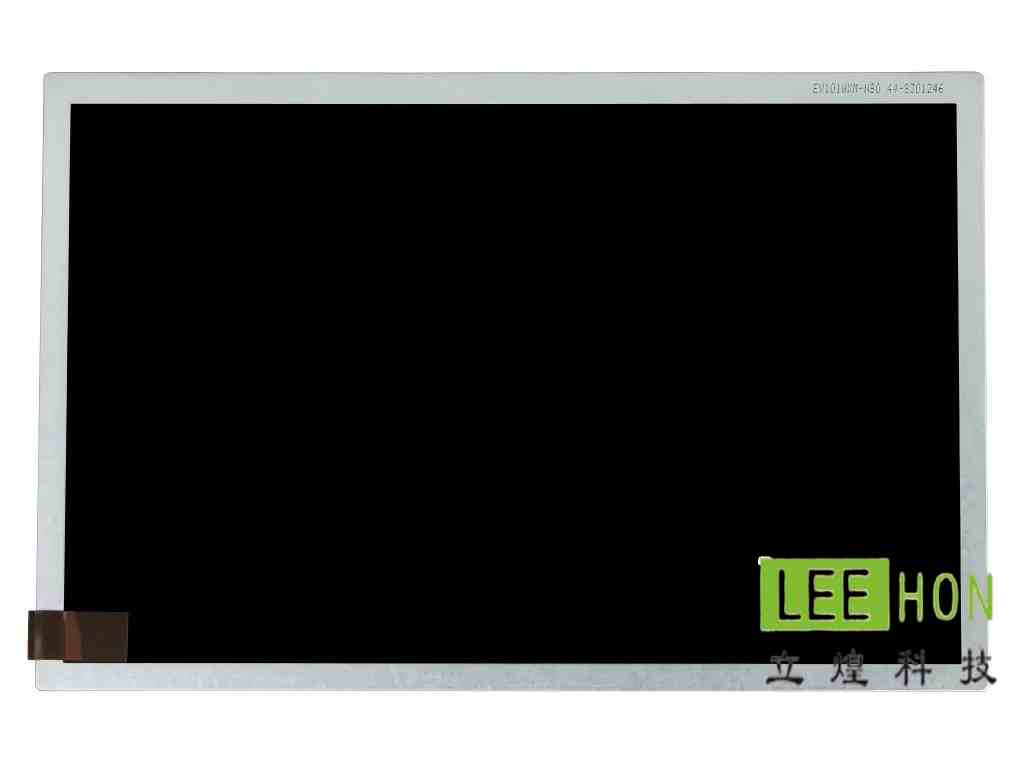

| 京东方10.1寸LCD液晶模组EV101WXM-N80 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | EV101WXM-N80 | |
| 面板尺寸 | 10.1英寸 | |
| 面板应用 | 医疗液晶屏 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 典型特征 | - | 白光LED背光 |
| 像素特征 | 像素数量 | 1280(RGB)×800, WXGA |
| 点间距 | 0.0565×0.1695 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.1695×0.1695 mm (H×V) [149PPI] | |
| 结构尺寸 | 显示区域 | 216.96×135.6 mm (H×V) |
| 可视区域 | 219.4×138.0 mm (H×V) | |
| 外观尺寸 | 233.2×152.9 mm (H×V) | |
| 外观厚度 | 6.7/10.4 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它特征 | 重量 | 505g (Typ.) |
| 表面处理 | - | |
| 光学详情 | 面板亮度 | 400 cd/m² (Typ.) |
| 对比度 | 900:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 30 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.54/1.67 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.48 |
| sRGB覆盖率 | 0.68 | |
| Adobe RGB覆盖率 | 0.51 | |
| DCI-P3覆盖率 | 0.5 | |
| Rec.2020覆盖率 | 0.36 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 3.4W (Typ.) | |
| 背光特征 | 灯管类型 | WLED |
| 数量 | - | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 12±0.5V |
| 电流输入 | 220/280mA (Typ./Max.) | |
| 功耗 | 2.6W (Typ.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 脚间距 | - | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 信号系统 | - | LVDS (1 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 250/330mA (Typ./Max.) | |
| 功耗 | 0.8/1.1W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | - | |
| 端子详情 | 品牌 | 广濑电机 |
| 型号 | DF19G-20P-1H(56) | |
| 脚间距 | 1.0 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
常见问题
EV101WXM-N80是一款10.1英寸、1280×800、20pin单通道LVDS、3.3V供电、约400nit、广视角且带背光驱动板的工业液晶屏，适合做中小尺寸嵌入式和工控显示方案。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控一体机、工业平板、仪器仪表、嵌入式HMI、医疗辅机、设备操作终端这类10.1寸显示项目。已确认它是10.1英寸、1280×800、LVDS、400cd/m²、85/85/85/85视角、工作温度-20~70℃，整体就是典型的工业显示路线。
它不太适合主板没有LVDS输出的方案，也不太适合强户外直射阳光或对更高亮度有硬要求的场景，因为目前能确认的亮度就是400cd/m²。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.1英寸、1280×800；
2）接口类型：LVDS（1ch，8-bit），20pin；
3）逻辑电压：3.3V（Typ.）；
4）显示区尺寸：216.96×135.6mm；
5）外形尺寸：约233.2×152.9×10.4mm。
这几项先对上，主板、结构和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.1寸、同样1280×800”，而是接口体系、针脚数量和背光架构。这块屏已确认是20pin单通道LVDS、3.3V，并且原始规格书能看到它的结构框图里带有LEDDriver；
如果替代屏虽然尺寸分辨率接近，但接口换成eDP、MIPI，或者还是LVDS但pin定义、位宽模式、背光驱动方式不同，就很容易出现点不亮、花屏、颜色异常，或者原方案不能直接照搬。

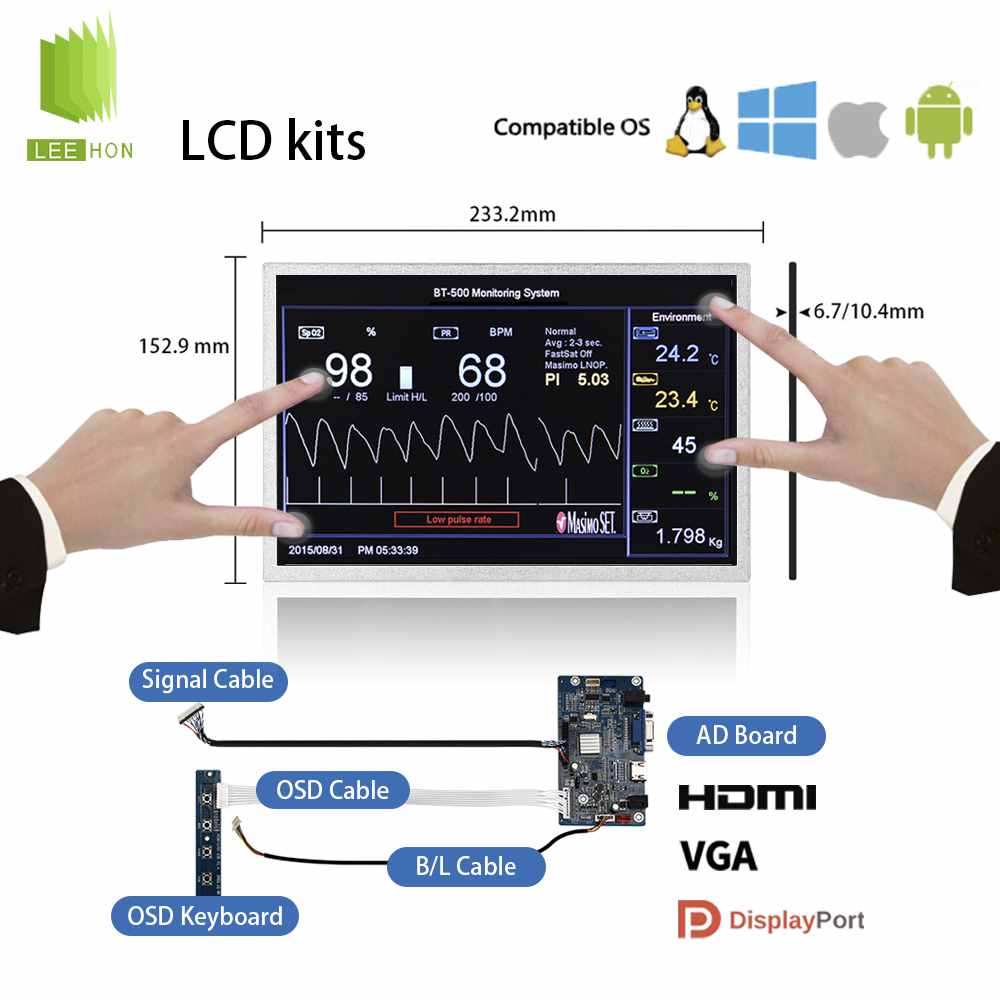

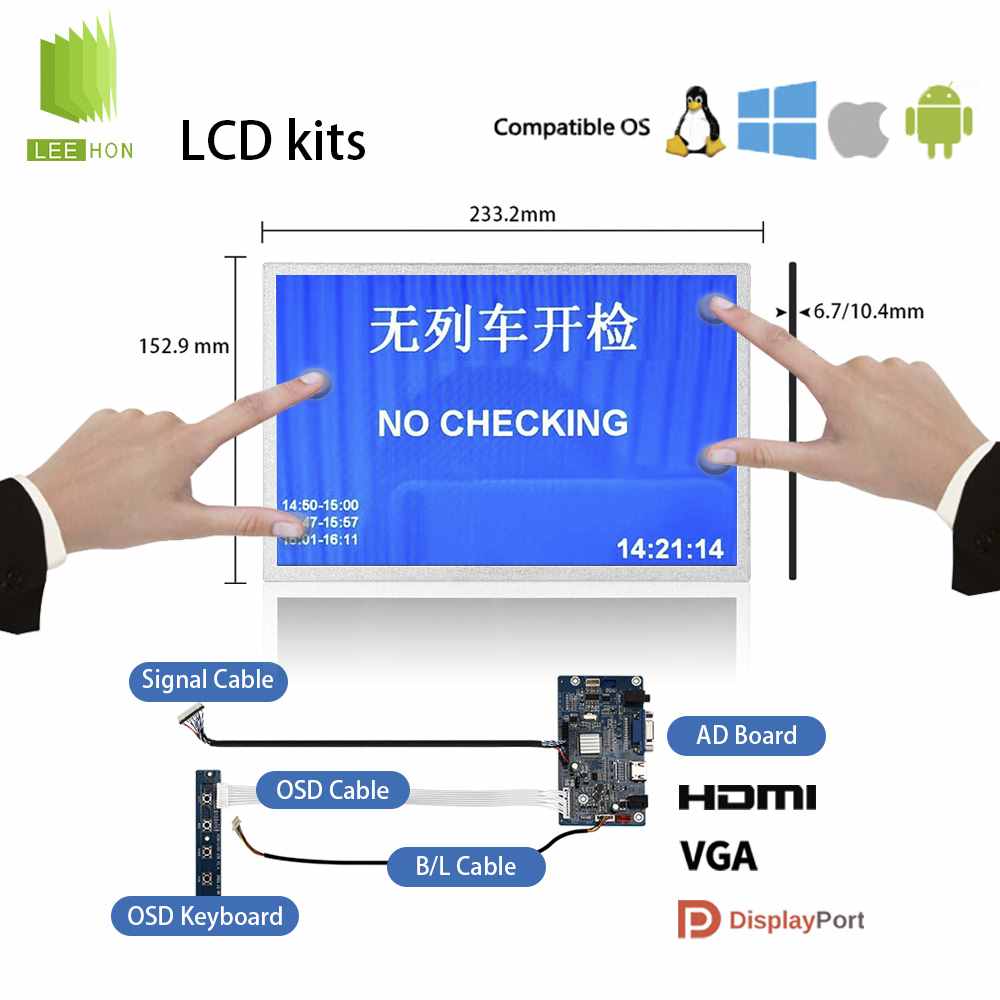

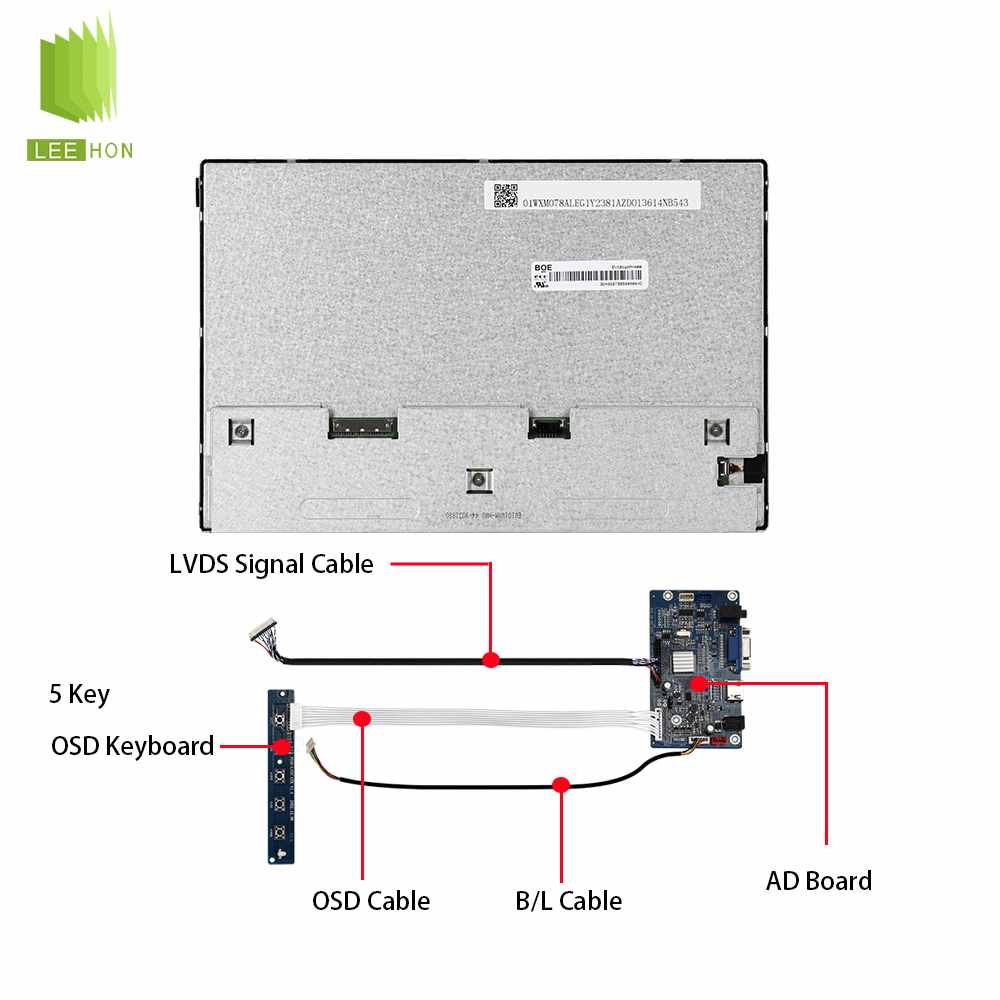

Q4：配触摸、驱动板、线束时要注意什么？

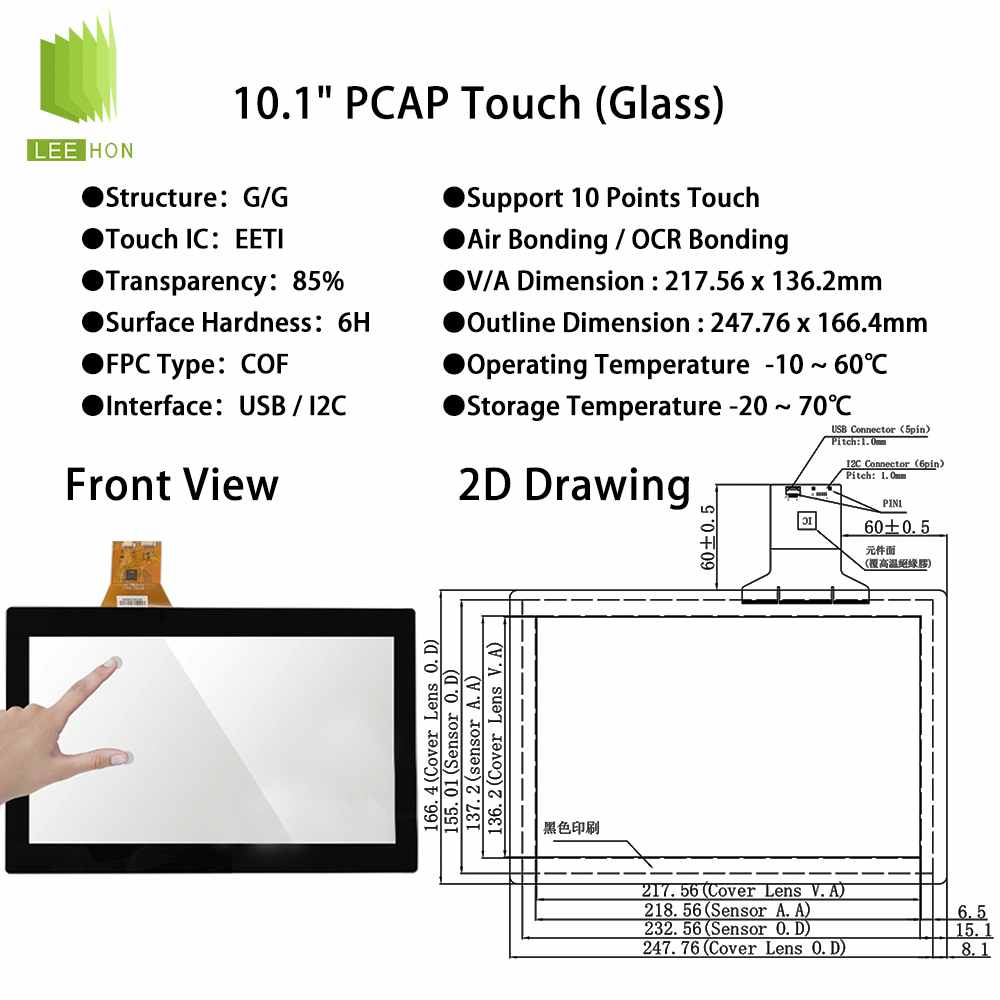

A：先说驱动板：要确认驱动板能输出1280×800的单通道LVDS信号，并且支持1ch8-bit这套接口方式。再说线束：不能只看“能不能插上”，还要核对20pin线序、LVDS差分线、3.3V供电脚和背光控制相关脚位是否一致。触摸这块更稳妥的做法是当成外加方案单独核，因为公开资料明确写到它是TouchPanel:No/withouttouchscreen，不要默认屏本体自带触摸。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏还有几个比较关键的点：
第一，它是NormallyBlack路线，公开资料还给到900:1对比度和WLED30kHours；
第二，工作与存储温度可确认到-20~70℃/-30~80℃；
第三，原始规格书能看到它采用1PortLVDS输入，并在结构图里明确区分了LCDPower、LVDSSignal、VLEDInput，所以整机设计时要把逻辑电源、信号链路、背光供电分开核对，不要只看“点亮了没有”。
