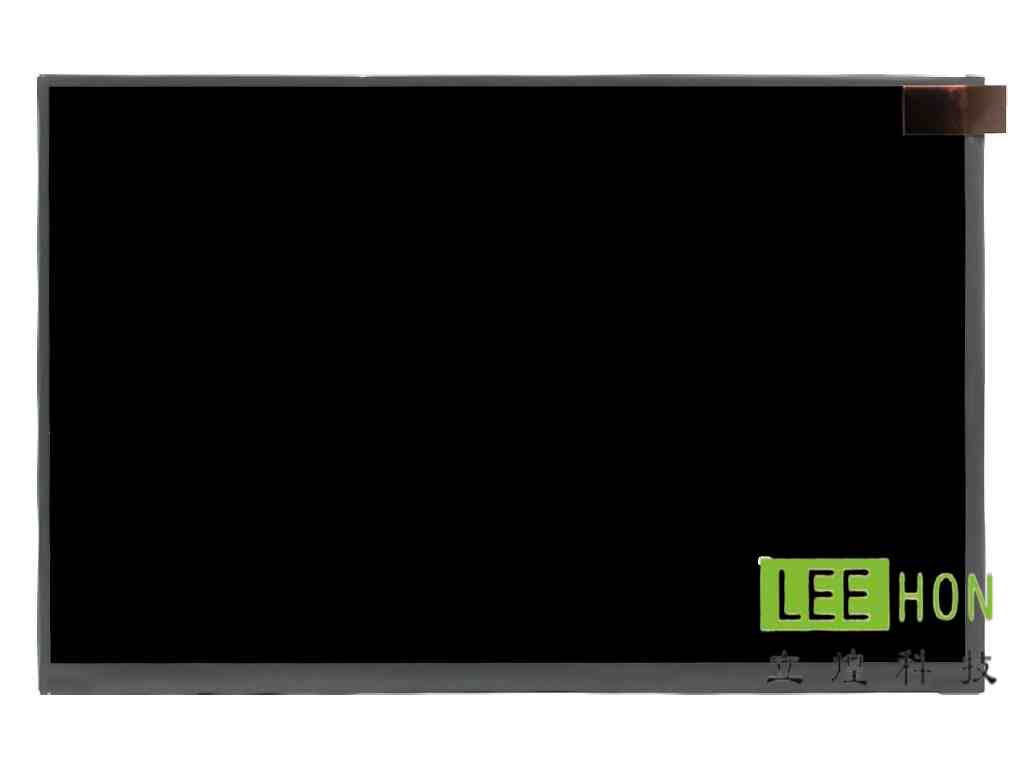

GV101WXM-N81京东方10.1寸LCD工业液晶屏医疗显示屏

常见问题

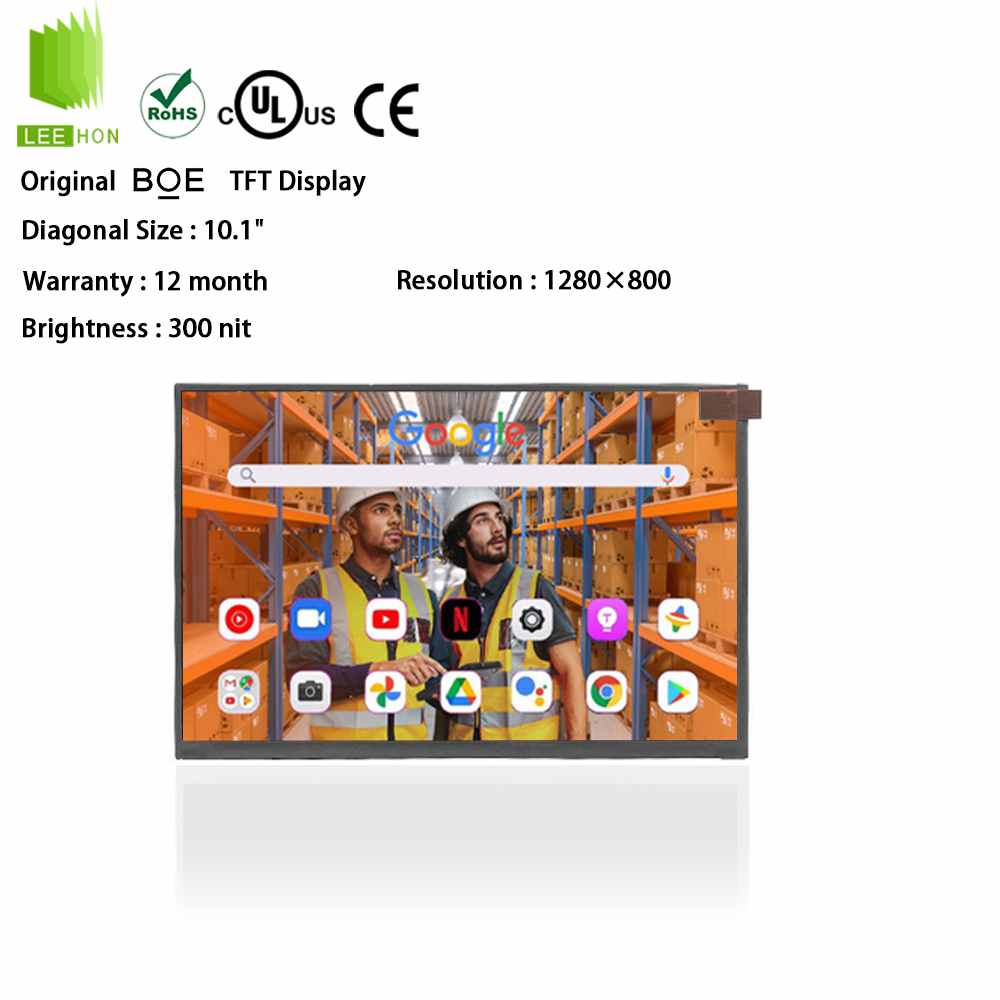

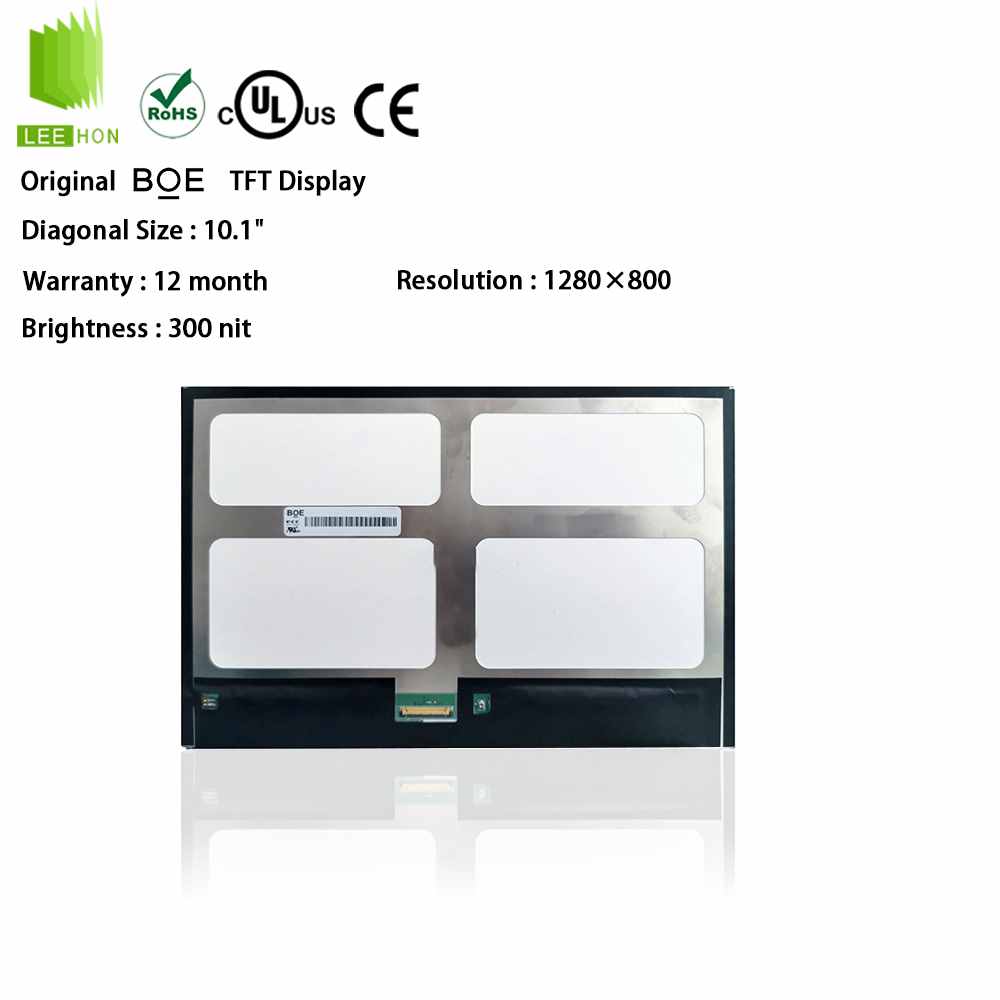

GV101WXM-N81是一款10.1英寸、1280×800、1LaneeDP、30pin、3.3V逻辑供电、约300nit、带背光驱动的工业/嵌入式液晶屏，适合做中小尺寸设备显示。

Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控终端、嵌入式设备显示、设备操作面板、平板类或一体式中小尺寸显示项目。原始规格书把应用写成Tablet，并确认它是10.07英寸、1280×800、1LaneeDP1.2、3.3V逻辑供电。它不太适合主板没有eDP输出的方案，也不太适合强户外直射阳光场景，因为目前能确认的典型白场亮度约为300cd/m²。

Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.1英寸、1280×800；
2）接口类型：1LaneeDP1.2；
3）接口针脚：30pin；
4）逻辑电压：3.0–3.6V，典型3.3V；

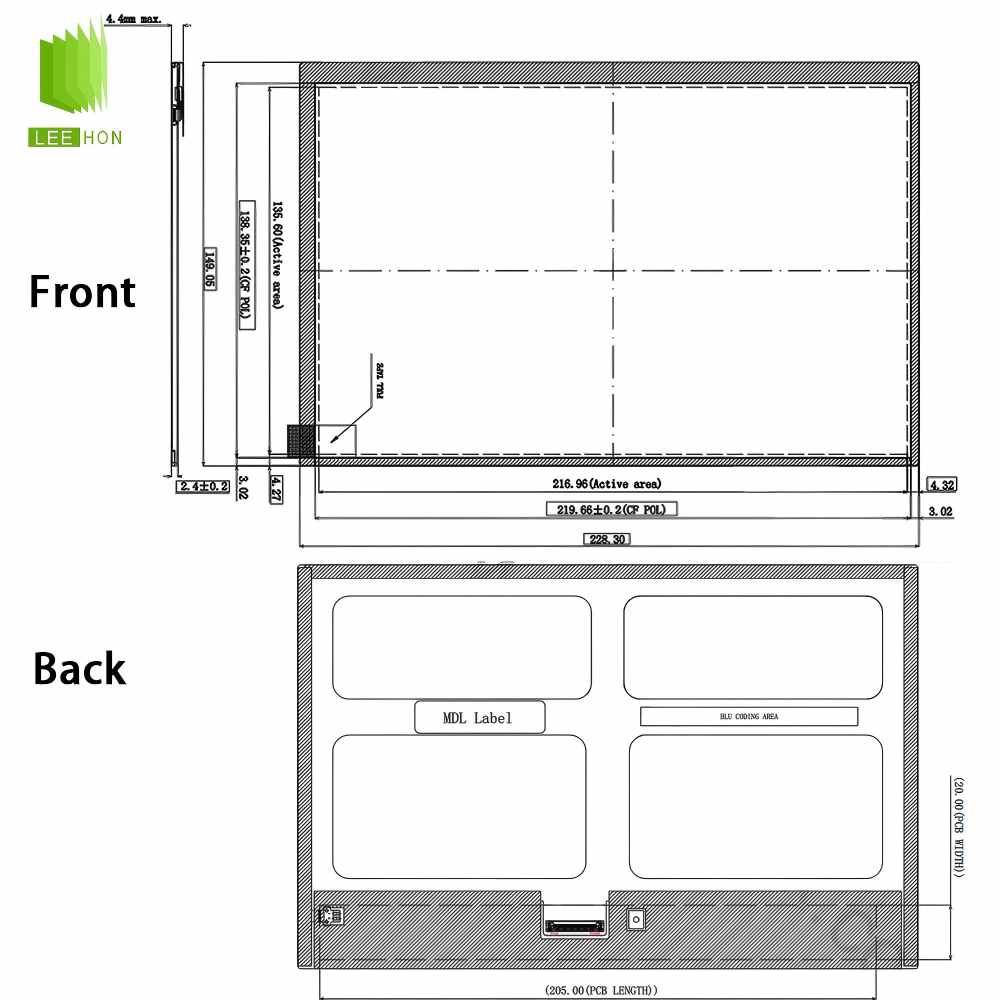

5）显示区和外形尺寸：ActiveArea216.96×135.60mm，Outline228.3×149.05×2.4mm（typ.）。
这几项先对上，主板、结构和线束才有继续往下配的基础。

Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.1寸、同样1280×800”，而是接口体系、针脚数量和背光供电条件。这块屏已确认是eDP，不是LVDS，而且是30pin、3.3V逻辑供电；如果替代屏虽然尺寸分辨率接近，但接口换成LVDS、MIPI，或者pin定义、供电条件不同，就很容易出现点不亮、链路不兼容、原驱动板不能直接通用的问题。另一个容易忽略的点是，它的背光侧由屏内LEDDriver控制，面板端给出了LED_EN、LED_PWM、VLED（4.5V–14V）等定义，替代时如果背光架构不同，原方案也不能直接照搬。

Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1280×800的1LaneeDP信号，不能只看“10.1寸屏能点亮”就直接上。再说线束：因为这块屏是30pineDP，所以不能只看“能不能插上”，还要核对eDP线序、3.3V供电脚、LED_EN、LED_PWM、VLED是否一致。触摸这块更稳妥的做法，是把它当成外加方案单独核，优先按它已确认的显示区216.96×135.60mm去做盖板开窗和贴合设计。

Q5：这块屏还有哪些实际使用注意事项？
A：这块屏还有几个比较关键的点：
第一，公开规格书确认它的工作温度-20~60℃、存储温度-20~60℃；
第二，典型视角约85/85/85/85，最佳视角方向为6o’clock；
第三，典型对比度约800:1，典型亮度约300cd/m²；
第四，背光寿命公开规格给到约15,000小时，PWM调光频率范围约200Hz–2kHz。
所以整机设计时，除了点亮，还要把eDP兼容性、背光电源、调光方式、散热和安装受力一起考虑。
