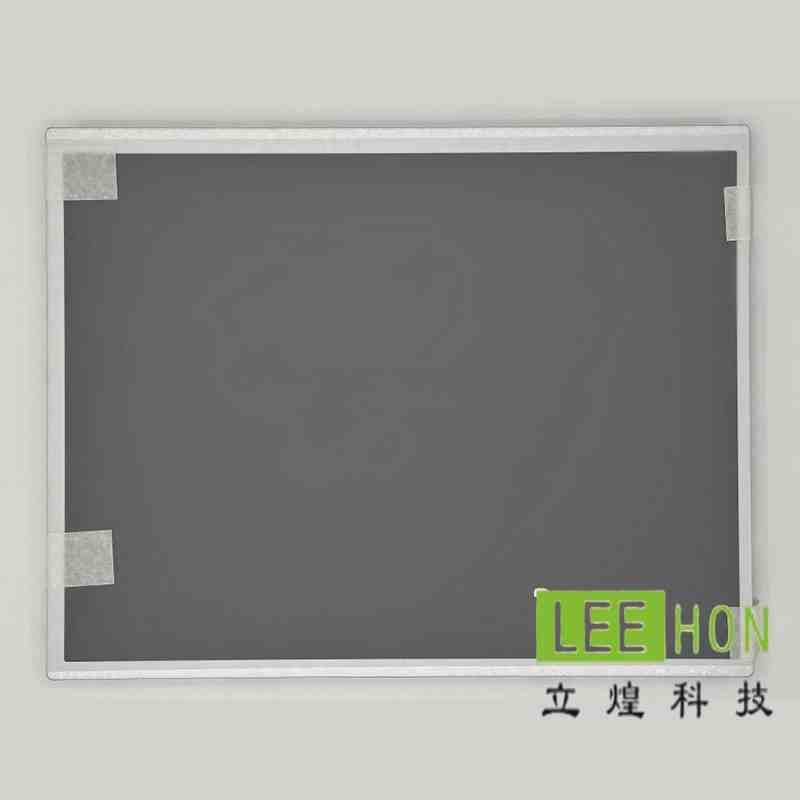

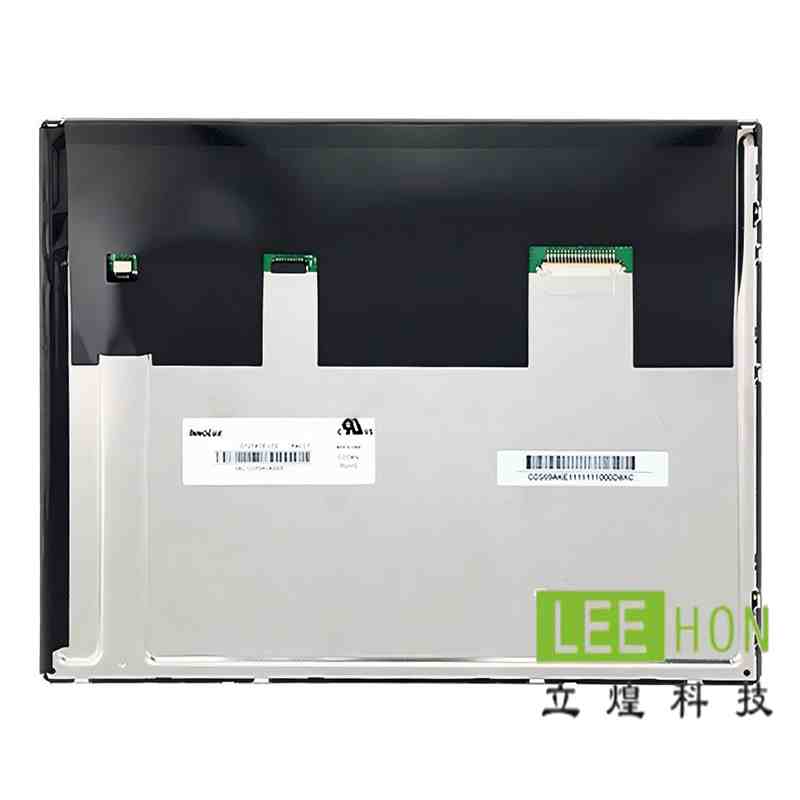

| 群创12.1寸LCD工业液晶屏G121XCE-L01 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | 群创 |
| 型号名称 | G121XCE-L01 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 12.1寸 | |
| 最大额定值 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -40 ~ 90 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| RoHS | - | |
| 典型特征 | - | 宽温，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面 |

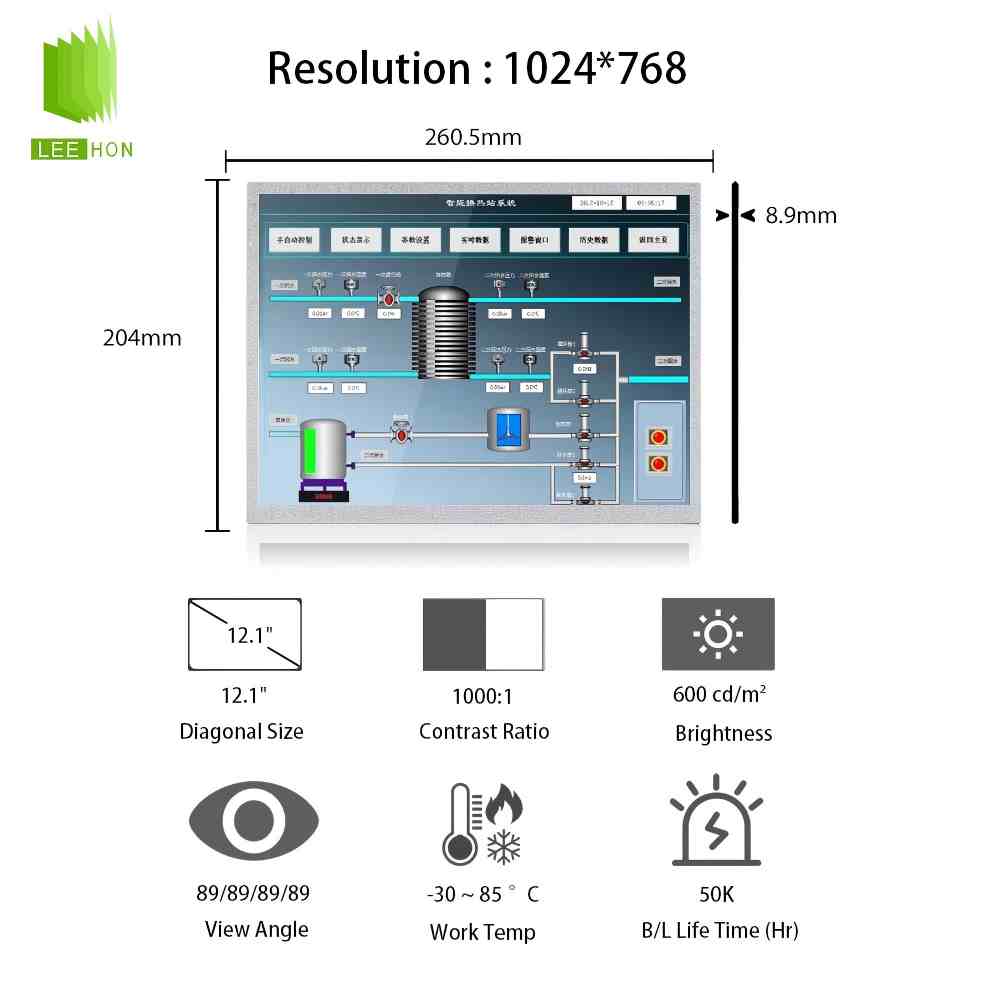

| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.080×0.240 mm | |
| 像素间距(W×H) | 0.240×0.240 mm [105PPI] | |

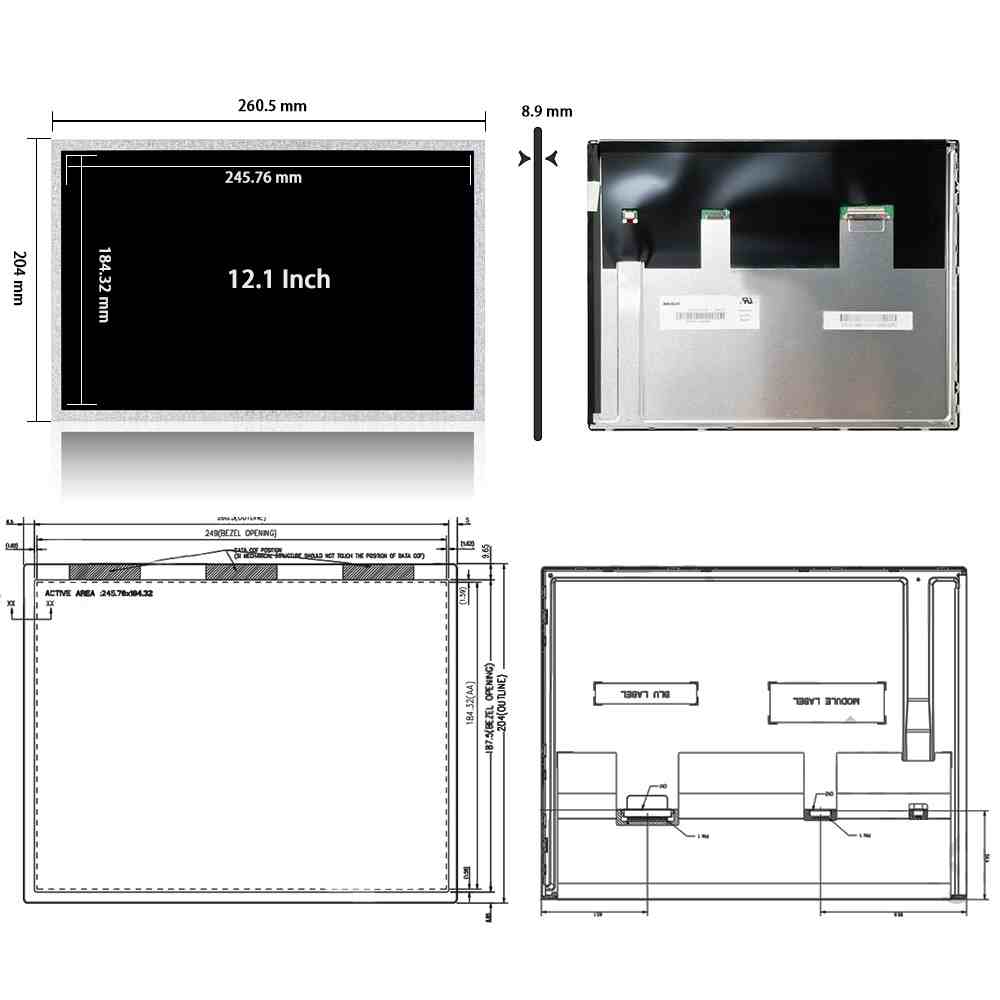

| 结构尺寸 | 显示尺寸 | 245.76(W)×184.32(H) mm |
| 外观尺寸 | 260.5(W)×204(H) mm | |
| 可视尺寸 | 249.0(W)×187.5(H) mm | |
| 外观厚度 | 8.4/8.9 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观形状 | - | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它详情 | 重量 | 490/510g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基本信息 | 亮度(cd/m²) | 600 (Typ.) |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 13/12 (Typ.)(Tr/Td) (ms) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AAS，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.40 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.93 | |
| Adobe RGB覆盖率 | 0.72 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 功率总耗 | - | 12.52W (Typ.) |
| 信号电气 | 输入电流 | 520/620mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 1.72/2.05W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | 庆良 |
| 型号 | 076B20-0048RA-G4 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 脚定义 | LVDS-20P1C8B-160A | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 灯管形状 | - | |
| 寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 宏致 |
| 型号 | 91208-01001 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 10 pins | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电流 | 0.9/1.07A (Typ./Max.) |
| 输入电压 | 12.0±1.2V | |
| 功耗 | 10.8/12.8W (Typ./Max.) | |
常见问题
G121XCE-L01是群创一款12.1英寸、1024×768、20pin单通道LVDS、约600nit、带背光驱动板的工业液晶屏，适合做传统4:3工控和车载显示方案。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控显示器、工业设备终端、车载设备、娱乐设备这类12.1寸4:3显示项目。原厂规格书直接把应用写成TFTLCDMonitor、IndustrialApplication、Amusement、Vehicle。
它不太适合主板没有LVDS输出的方案，也不太适合想直接替代宽屏16:9/16:10屏的场景，因为它确认是1024×768、4:3。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：12.1英寸、1024×768；
2）接口类型：20pin、1chLVDS；
3）逻辑电压：3.3V典型值；
4）显示区尺寸：245.76×184.32mm；
5）外形尺寸：约260.5×204.0×8.4mm。
如果项目环境比较苛刻，再补核工作温度-30~85℃、存储温度-40~90℃。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样12.1寸、同样XGA”，而是接口和背光架构。这块屏明确是20pin单通道LVDS，而且原厂规格书写明背光驱动转换器builtin；
如果替代屏虽然尺寸分辨率接近，但接口换成TTL、eDP，或者背光改成“无驱动、要外置方案”，就很容易出现点不亮、花屏、原方案不能直接照搬。另一个高频错误是忽略它的AAS广视角路线，替代成普通窄视角型号后，现场观感会明显变化。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1024×768的单通道LVDS信号，并且电源能稳定提供3.3V。再说线束：不能只看“能不能插上”，还要核对20pin线序、LVDS差分线、供电脚、背光使能和PWM调光逻辑是否一致。
原厂规格里还能确认到PWM调光频率范围约190Hz~20kHz，做背光控制时最好别超出这个范围。触摸这块更稳妥的做法是按显示区245.76×184.32mm单独做配套，不要默认同尺寸触摸盖板就一定通用。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏还有几个比较关键的点：
第一，它的典型亮度约600cd/m²、对比度约1000:1，更偏工业中高亮路线；
第二，背光寿命公开资料给到约50,000小时；
第三，表面处理是Hardcoating3H+Anti-Glare；
第四，整机设计时仍要重视散热、安装受力、防凝露和电源纹波，因为规格书对环境边界和供电纹波都有明确要求。
