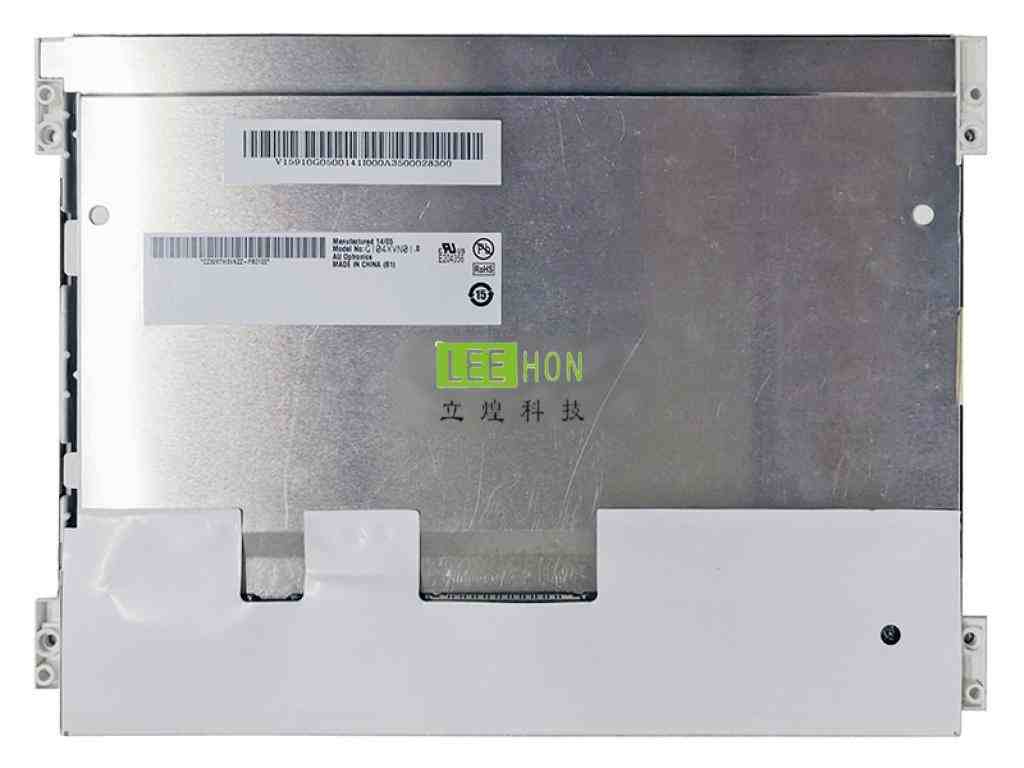

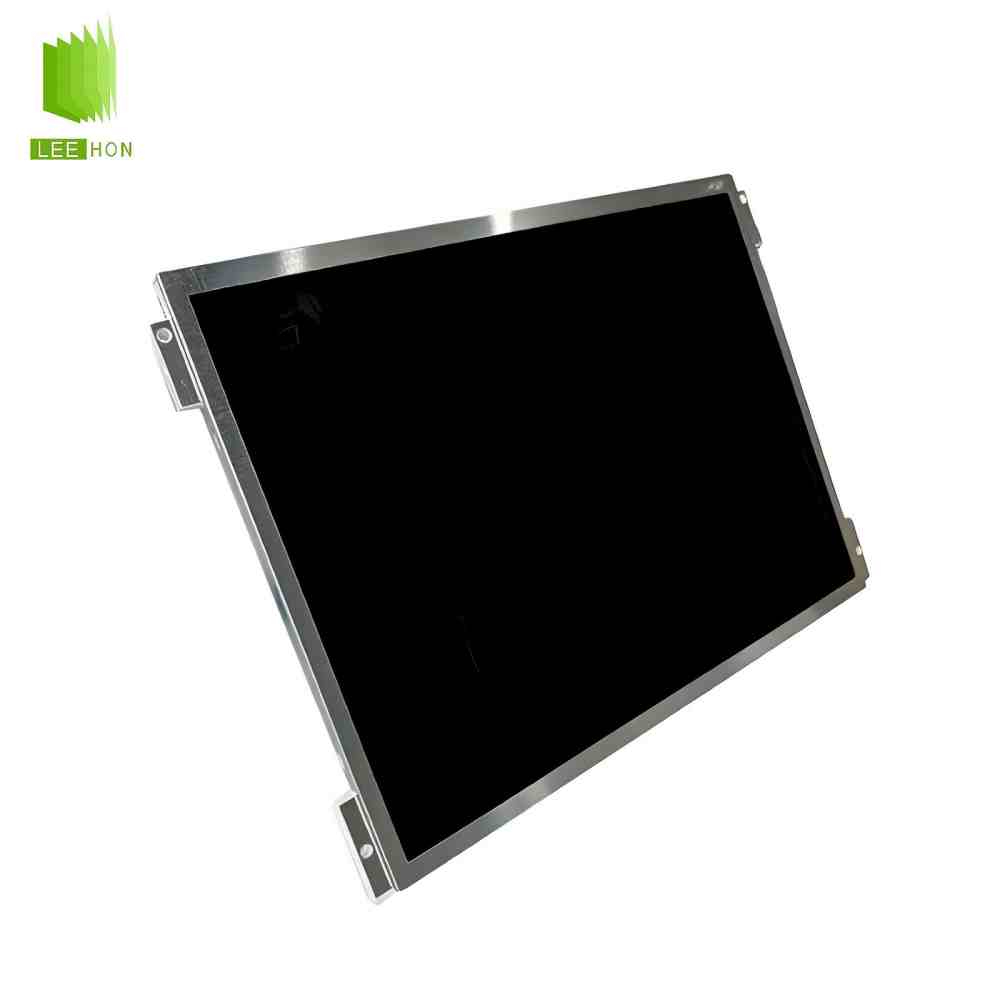

| 友达液晶模组G104XVN01.010 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | 友达 |
| 型号名称 | G104XVN01.010 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 10.4寸 | |
| 最大额定值 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| RoHS | - | |
| 典型特征 | - | - |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0685×0.2055 mm | |
| 像素间距(W×H) | 0.2055×0.2055 mm [123PPI] | |
| 结构尺寸 | 显示尺寸 | 210.4(W)×157.8(H) mm |
| 外观尺寸 | 238.6(W)×175.8(H) mm | |
| 可视尺寸 | 215.4(W)×161.8(H) mm | |
| 外观厚度 | 6.7±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观形状 | - | |
| 安装方式 | - | Face mounting holes (4-Φ2.8) on left, right bezel |
| 其它详情 | 重量 | 295g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学基本信息 | 亮度(cd/m²) | 470 (Typ.) |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 15/10 (Typ.)(Tr/Td) (ms) | |
| 光学基本信息 | 可视角度 | 89/89/89/89 (Typ.)(CR≥10) |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.61 |
| sRGB覆盖率 | 0.83 | |
| Adobe RGB覆盖率 | 0.63 | |
| DCI-P3覆盖率 | 0.63 | |
| Rec.2020覆盖率 | 0.45 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 功率总耗 | - | 4.49W |
| 信号电气 | 输入电流 | 268mA (Typ.) |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 0.89W (Typ.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | 航空电子 |
| 型号 | 187007-30091-17 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | No | |
| 位置 | 侧入式光源 | |
| 数量 | 2 strings | |
| 灯管形状 | 2串 | |
| 灯管特征 | 寿命 | 70K (Min.) 小时 |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB24038P5D | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电流 | 0.3A (Typ.) |
| 输入电压 | 12.0±1.2V | |
| 功耗 | 3.6W (Typ.) | |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 40 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 458×412×368 | |
| 毛重 (Kgs) | 14.5 | |
| 体积(m³) | 0.0694 | |
| 备注 | - | |
| 包装详情 | 包装类型 | 空运卡板 |
| 片/包装 | 480 | |
| 箱数 | 12 | |
| 包装长宽高(mm) | 935×840×1236 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 0.9708 | |
| 包装详情 | 包装类型 | 海运卡板 |
| 片/包装 | 800 | |
| 箱数 | 20 | |
| 包装长宽高(mm) | 935×840×2104 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 1.6525 | |
G104XVN01.010液晶屏常见问答
Q：G101ICE-LM1 是一款什么规格的液晶屏？
A：G101ICE-LM1 是群创 10.4 英寸工业级宽温液晶屏，分辨率为 1280×800（WXGA），采用 LVDS 接口，具备宽温、高可靠特性，主要用于工业平板、工控设备、车载显示等场景。
Q：G101ICE-LM1 的亮度和可视角度如何？
A：典型亮度 500 cd/m²，对比度 800:1；可视角度为上下左右 88° 全视角，在多方位观看时画面色彩和亮度一致性较好。
Q：这款屏的工作温度范围是多少，属于宽温屏吗？
A：属于工业宽温屏，工作温度范围 -30℃ ~ +80℃，存储温度 -40℃ ~ +85℃，可在户外、车载、恶劣工业环境稳定使用。
Q：G101ICE-LM1 用的是什么信号接口？
A：采用 30pin LVDS 单通道 8-bit 接口，驱动方式成熟通用，适配大多数工业驱动板，兼容性较强。
Q：G101ICE-LM1 可以直接替代 G101ICE-LH1、LH2 吗？
A：分辨率、尺寸、接口类型基本一致，但引脚定义、背光驱动、时序存在差异，不能直接互换，替换时需要重新确认驱动板程序和背光电路，否则可能出现不亮、花屏或背光异常。
