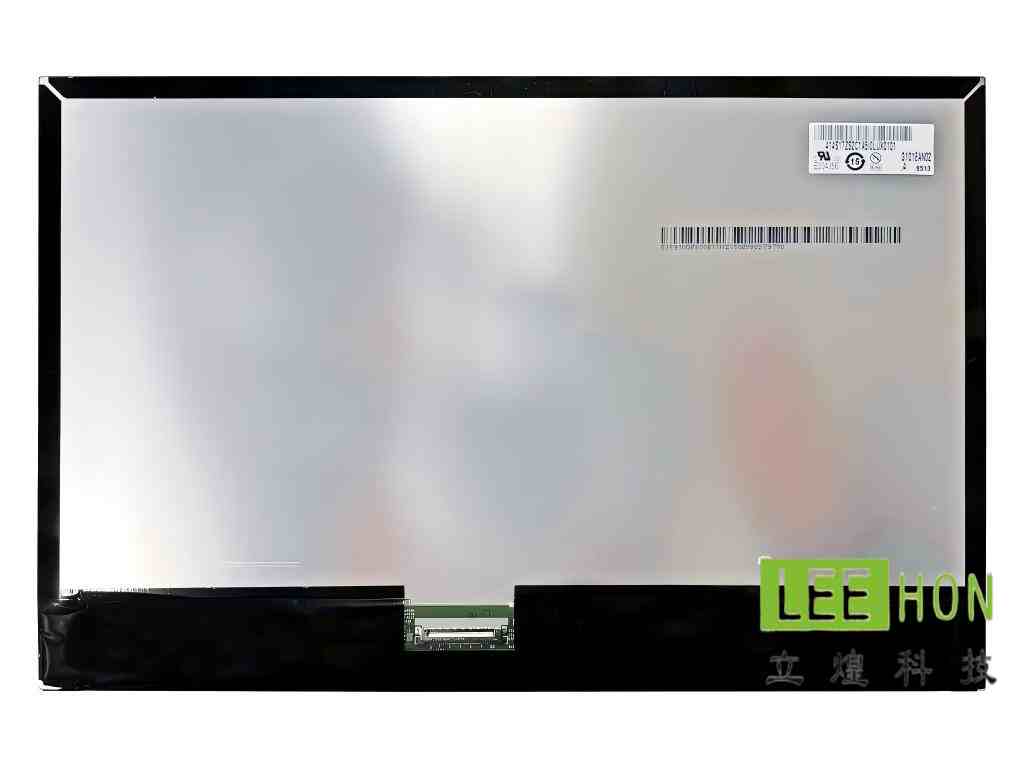

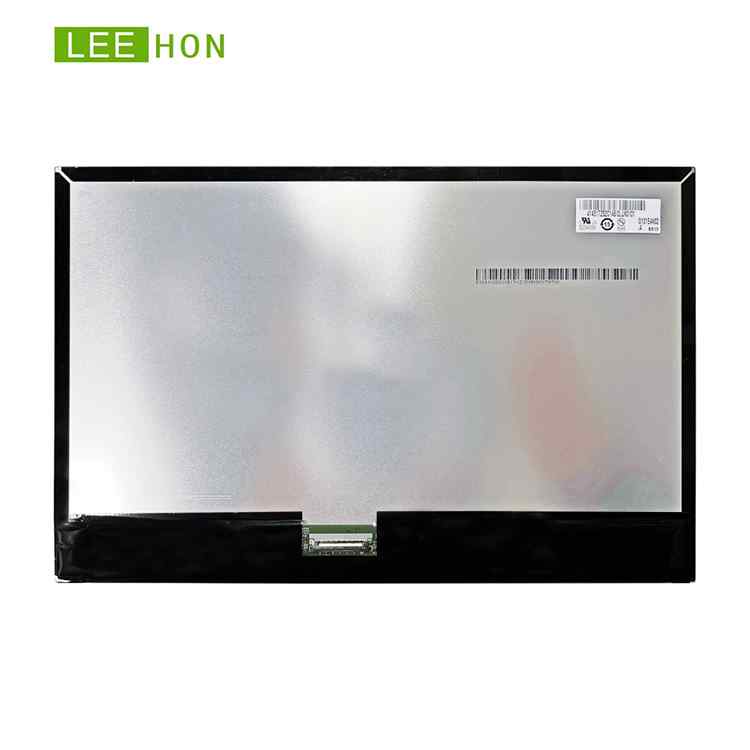

| 友达LCD10.1寸LCD工业液晶模组G101EAN02.4 详情表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G101EAN02.4 | |
| 面板尺寸 | 10.1英寸 | |
| 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | 0 ~ 60 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 白光LED背光，含LED驱动器，端子倒装 |

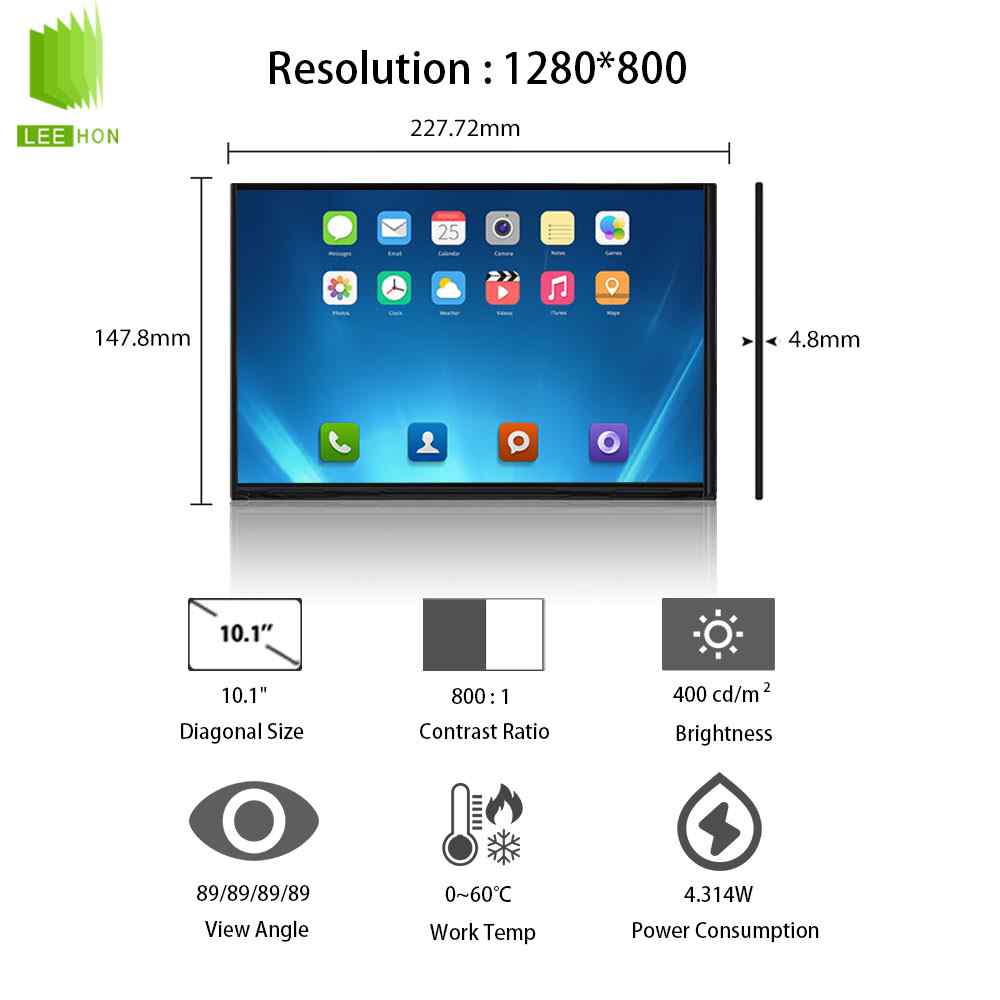

| 像素特征 | 像素数量 | 1280(RGB)×800, WXGA |
| 点间距 | 0.0565×0.1695 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.1695×0.1695 mm (H×V) [149PPI] | |

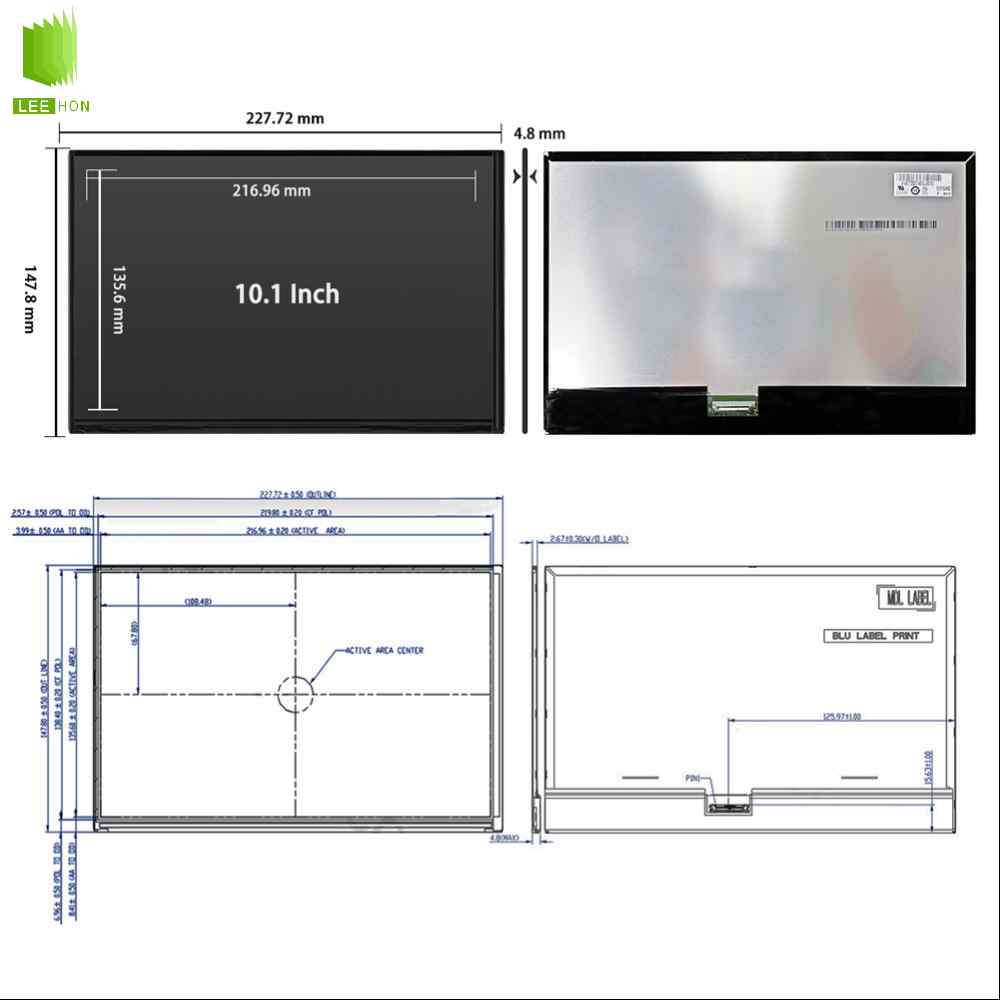

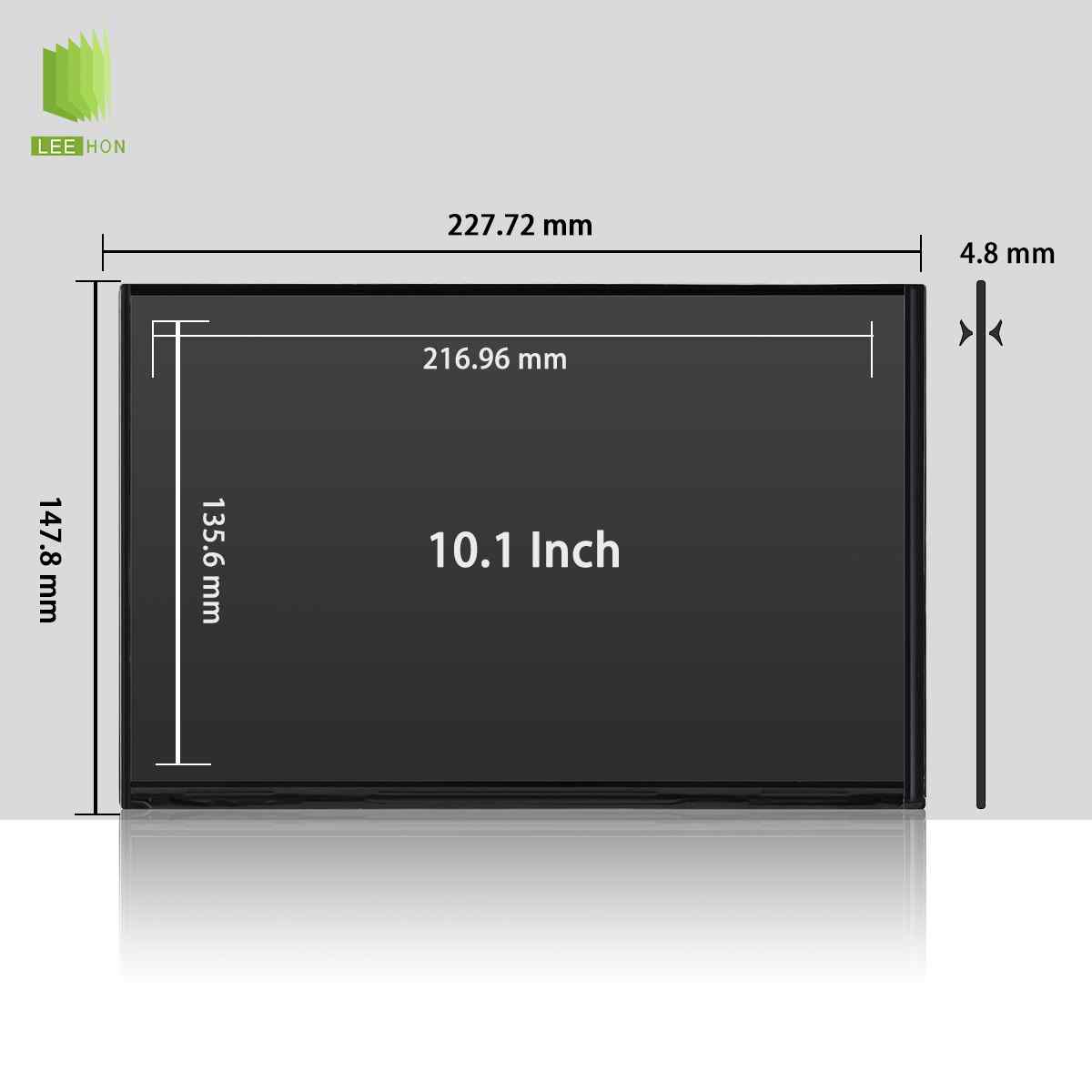

| 结构尺寸 | 显示区域 | 216.96×135.6 mm (H×V) |
| 可视区域 | - | |
| 外观尺寸 | 227.72×147.8 mm (H×V) | |
| 外观厚度 | 2.67/4.8 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| 外观形状 | - | |
| 安装孔位 | - | Without |
| 其它特征 | 重量 | 200g (Max.) |
| 表面处理 | Hard coating | |
| 光学详情 | 面板亮度 | 400 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 29 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.43 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.47 |
| sRGB覆盖率 | 0.66 | |
| Adobe RGB覆盖率 | 0.49 | |
| DCI-P3覆盖率 | 0.49 | |
| Rec.2020覆盖率 | 0.35 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率消耗 | - | 4.314W (Max.) |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | - | |
| 灯管寿命 | 20K (Min.) 小时 | |
| 数量 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 12.0V (Typ.) |
| 电流输入 | 222/252mA (Typ./Max.) | |
| 功耗 | 2.66/3.02W (Typ./Max.) | |
| 信号系统 | 信号类型 | eDP (1 Lane) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 357.6/388.8mA (Typ./Max.) | |
| 功耗 | 1.18/1.29W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | - | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P30 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | EDP-30P1L-030A | |
常见问题
G101EAN02.4是一款10.1英寸、1280×800、eDP接口、3.3V供电、约350nit的工业液晶屏，适合做中小尺寸嵌入式显示终端。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控一体机、工业平板、仪器仪表、医疗辅机、嵌入式HMI终端这类10.1寸显示方案。已确认的基础信息是10.1英寸、1280×800、eDP、WLED背光、工作温度-20~70℃，整体就是偏工业应用的中小尺寸屏。它不太适合主板没有eDP输出的方案，也不太适合需要更高亮户外可视性的场景，因为公开资料显示它的典型亮度约为350cd/m²。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.1英寸、1280×800；
2）接口类型：eDP1Lane，40pin；
3）逻辑电压：3.3V；
4）显示区尺寸：216.96×135.6mm；
5）外形尺寸：约229.46×149.1×4.81mm。
这几项先对上，主板、结构和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.1寸、同样1280×800”，而是接口体系和针脚定义。这块屏公开资料明确指向eDP1Lane、40pin、3.3V，如果替代屏虽然尺寸分辨率接近，但接口换成LVDS、MIPI，或者pin定义、供电条件不同，就很容易出现点不亮、链路不兼容、原驱动板不能直接通用的问题。另一个高频错误是忽略结构厚度和可视区，10.1寸屏外形很接近，但并不等于前框和压框一定能直接通用。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1280×800的eDP信号，而且是真正支持1LaneeDP，不能只看“支持10.1寸屏”就直接上。再说线束：因为这块屏是40pineDP，所以线束不能只看“能插上”，还要核对pin数、线序、3.3V供电脚和背光相关定义是否一致。触摸这块更稳妥的做法是当成外加方案单独核对，优先按它已确认的显示区216.96×135.6mm去做盖板开窗和贴合设计。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏目前还能确认几个实用点：它的典型亮度约350cd/m²，对比度约800:1，背光寿命约15,000小时，工作温度-20~70℃、存储温度-30~80℃。这说明它更适合室内或设备内嵌显示，而不是直接按高亮户外屏去理解。整机项目里仍然要把电源稳定性、eDP线束质量、背光驱动匹配和散热一起考虑。
