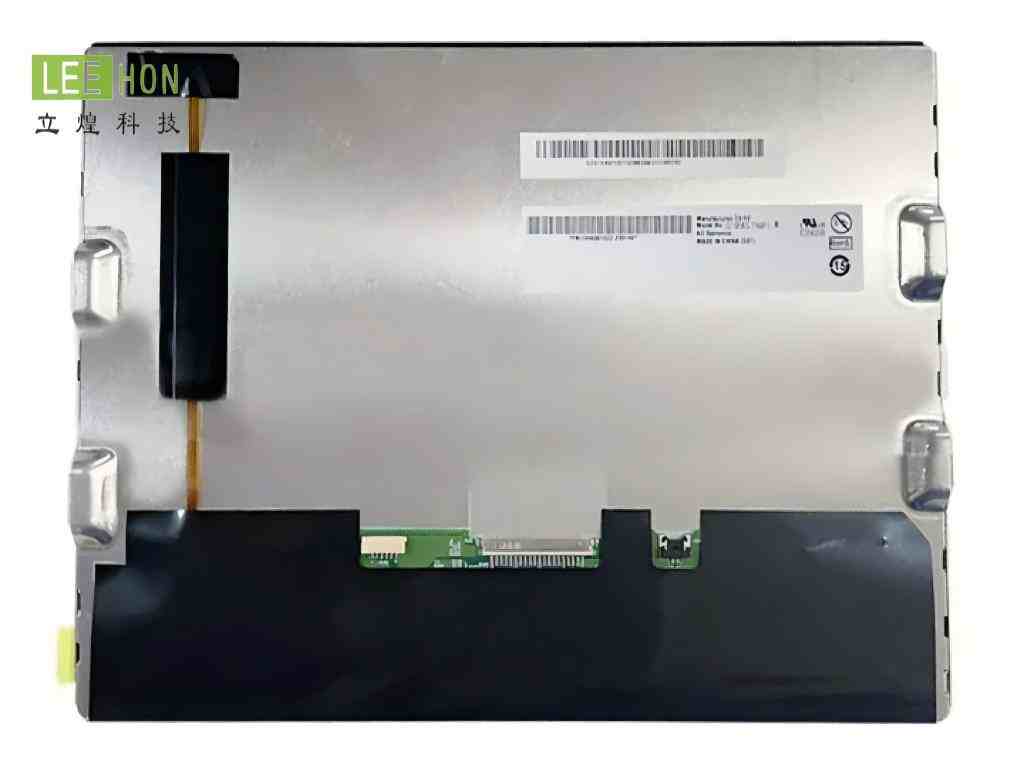

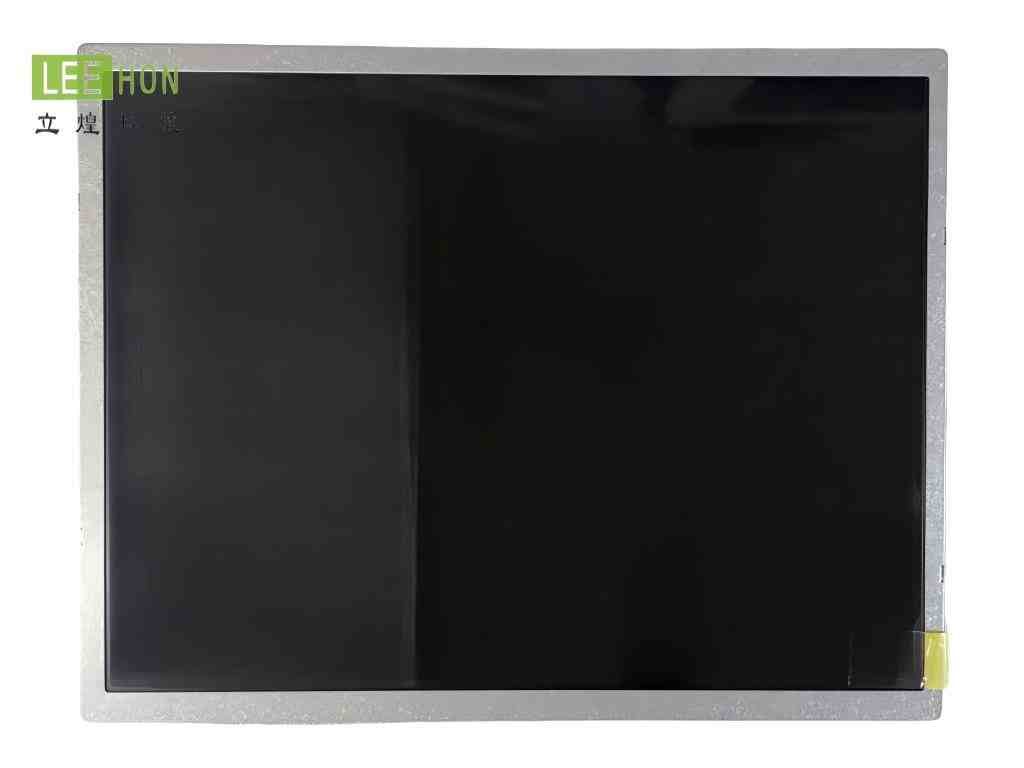

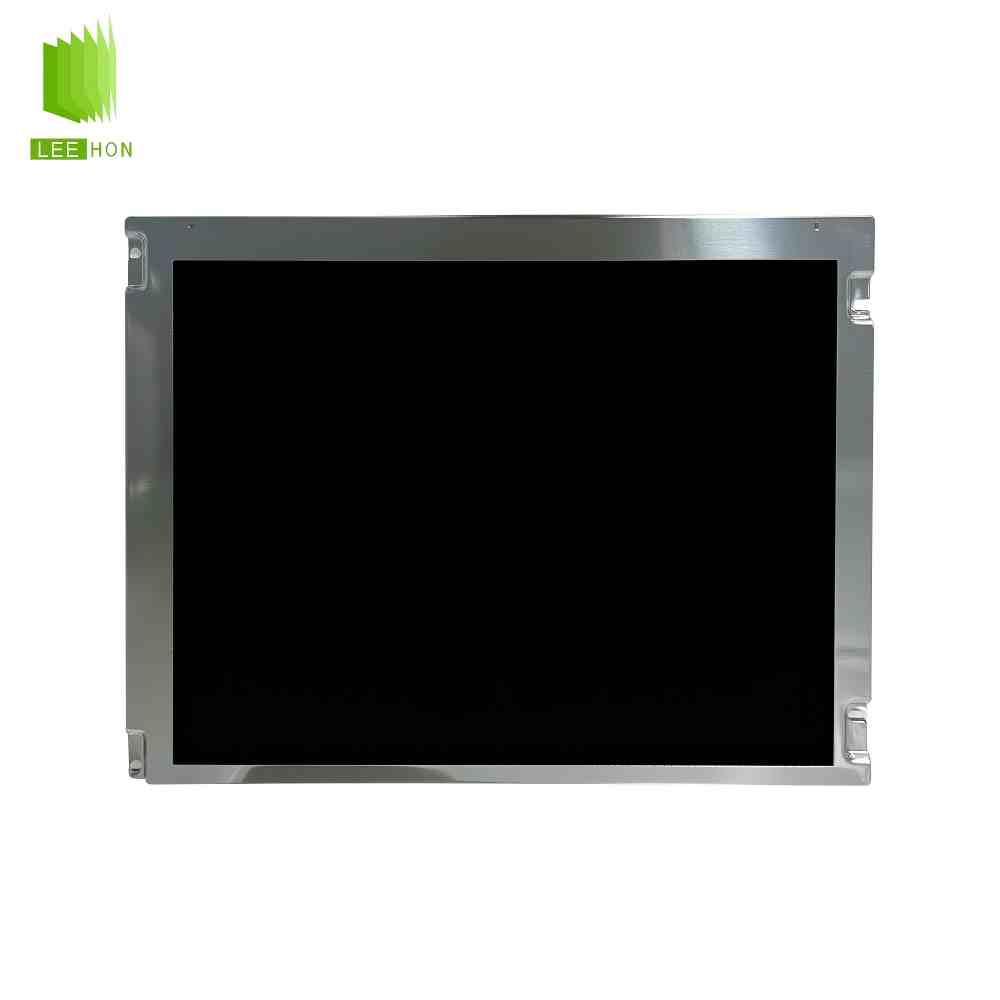

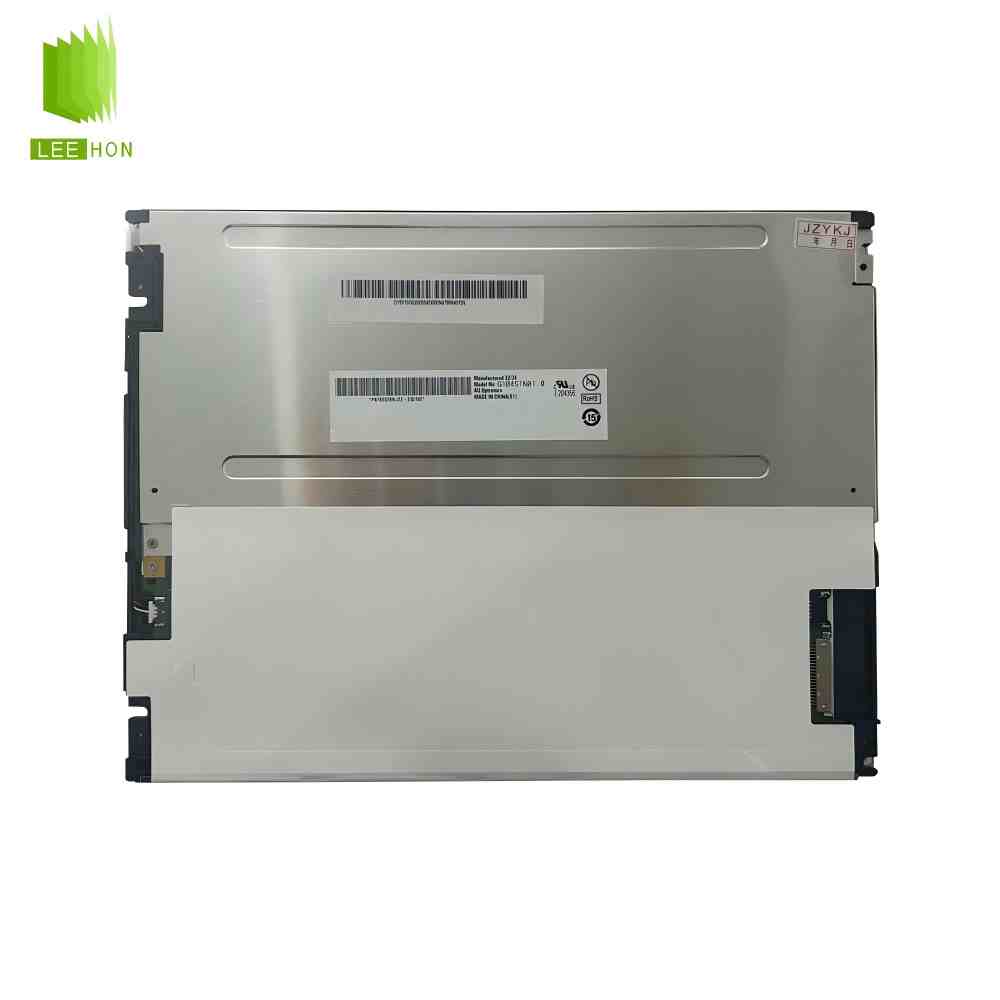

| AUO友达LCD工业液晶屏模组G104STN01.6规格详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G104STN01.6 | |
| 面板尺寸 | 10.4英寸 | |
| 面板应用 | 宽温高亮，工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 像素数量 | 800(RGB)×600, SVGA |
| 点间距 | 0.088×0.264 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.264×0.264 mm (H×V) [96PPI] | |
| 结构尺寸 | 显示区域 | 211.2×158.4 mm (H×V) |
| 可视区域 | 215.4×161.9 mm (H×V) | |
| 外观尺寸 | 227.3×177.5 mm (H×V) | |
| 外观厚度 | 6.4/9.3 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 294g (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基本信息 | 面板亮度 | 700 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 80/80/60/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 10/5 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.307; Wy:0.329 |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6813K | |
| 亮度变动 | 1.33/1.54 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.53 |
| sRGB覆盖率 | 0.73 | |
| Adobe RGB覆盖率 | 0.55 | |
| DCI-P3覆盖率 | 0.55 | |
| Rec.2020覆盖率 | 0.39 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 背光特征 | 灯管类型 | WLED |
| 灯管形状 | 3串 | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | No | |
| 数量 | 6S3P | |
| 位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压输入 | 18.6/20.4V (Typ./Max.) |
| 电流输入 | 65mA (Typ.) | |
| 功耗 | 3.627W (Typ.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-S6P-HFE | |
| 脚间距 | 1.25 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 0.33/0.363A (Typ./Max.) | |
| 功耗 | 3.96/4.356W (Typ./Max.) | |
| 信号系统 | 信号类型 | LVDS (1 ch, 6/8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 320mA (Typ.) | |
| 功耗 | 1.5W (Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-SEB20P-HFE | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
G104STN01.6液晶屏常见问题
Q1：G104STN01.6适合什么设备？不适合什么场景？
A：
适合：工控一体机/工业电脑（IPC）、机床/产线HMI、医疗设备辅机、机柜嵌入式显示等4:3工业场景（10.4"、800×600）。
不太适合：
1）整机只支持eDP/HDMI直连、没有LVDS面板输出的方案（接口不匹配会直接点不亮）。
2）对“广视角一致性、专业色彩”极苛刻的视觉应用（该系列多为TN/常白路线，角度敏感更常见）。
Q2：选型时先核对哪3–5个关键参数？
A：优先核对这5项，最快排除不兼容：
1）尺寸与比例：10.4"、4:3；
2）分辨率：800×600（SVGA）；
3）接口类型/通道/位宽：LVDS（常见标注1ch、6/8-bit）；
4）连接器针脚：有渠道标注LVDS20pin（驱动板与线束必须一致）；
5）亮度/背光：不同版本亮度差别大；G104STN01.6常见被标注为高亮约700cd/m²（用来判断是否够用、以及散热余量）。
Q3：替代时最容易出错的点是什么？
A：最常翻车的4点：
1）同尺寸同分辨率就替：10.4"SVGA里也有LVDS/eDP/TTL等混用，接口一错就不亮。
2）同为LVDS也会花屏：通道（1ch/2ch）、位宽（6/8-bit）、mapping（Odd/Even）不一致，表现为花屏/颜色异常/闪屏。
3）pin数一样但pin定义不同：特别是背光使能/调光脚位差异，会出现“能出画面但背光不亮/闪烁”。
4）亮度版本没对齐：你原来用高亮（如700nit），替代成普通亮度，现场就会被认为“屏变差”。
Q4：配驱动板时要注意什么？
A：
1）驱动板必须支持：LVDS面板输出+800×600timing（并且能设置1ch与6/8-bit方式）。
2）优先选“可配置时序”的板：SVGA不是很多通用板的默认分辨率，固化时序容易点不稳。
3）背光控制要对齐：确认你用的驱动板提供的BL_EN/PWM逻辑与屏/背光板要求一致（不一致就会闪烁或亮度不可控）。
Q5：配线束（LVDS线/电源/背光）时要注意什么？
A：
1）LVDS线束：差分对等长、阻抗、屏蔽要做，线尽量短，远离背光电源与大电流/电机线，减少闪屏噪点。
2）连接器匹配：按你实际拿到的版本确认是20pin还是其他pinout，防反插、防错插。
3）高亮版本更要注意供电与散热：例如700nit版本背光功耗更高，机壳散热/风道/导热要提前留余量。
