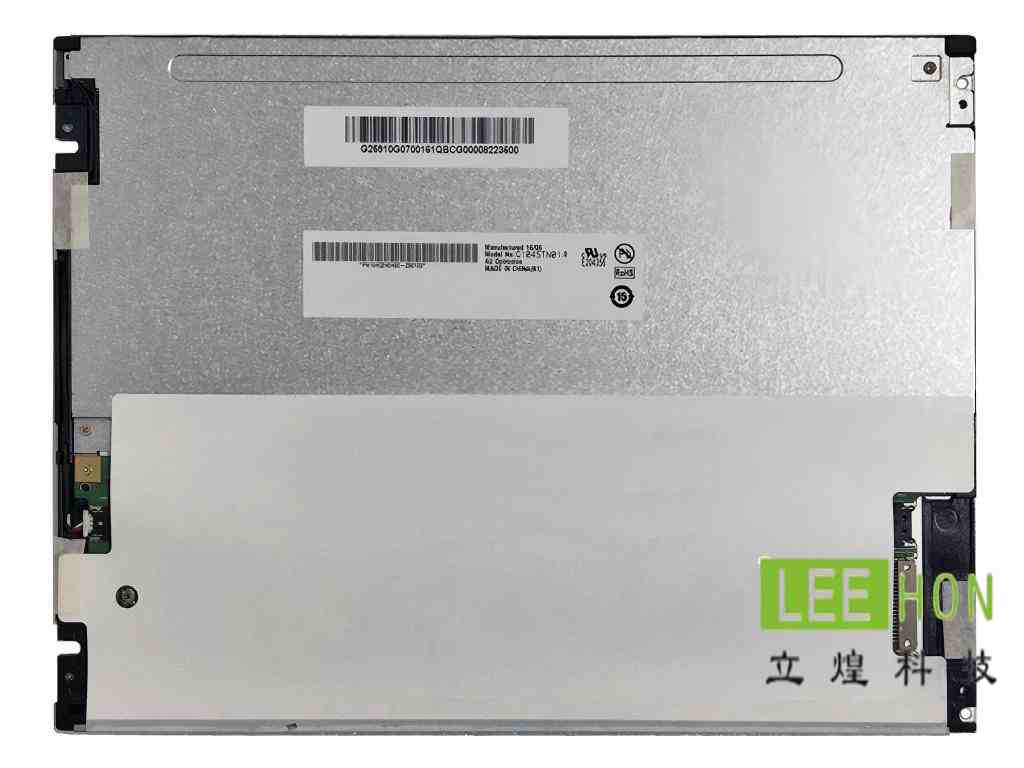

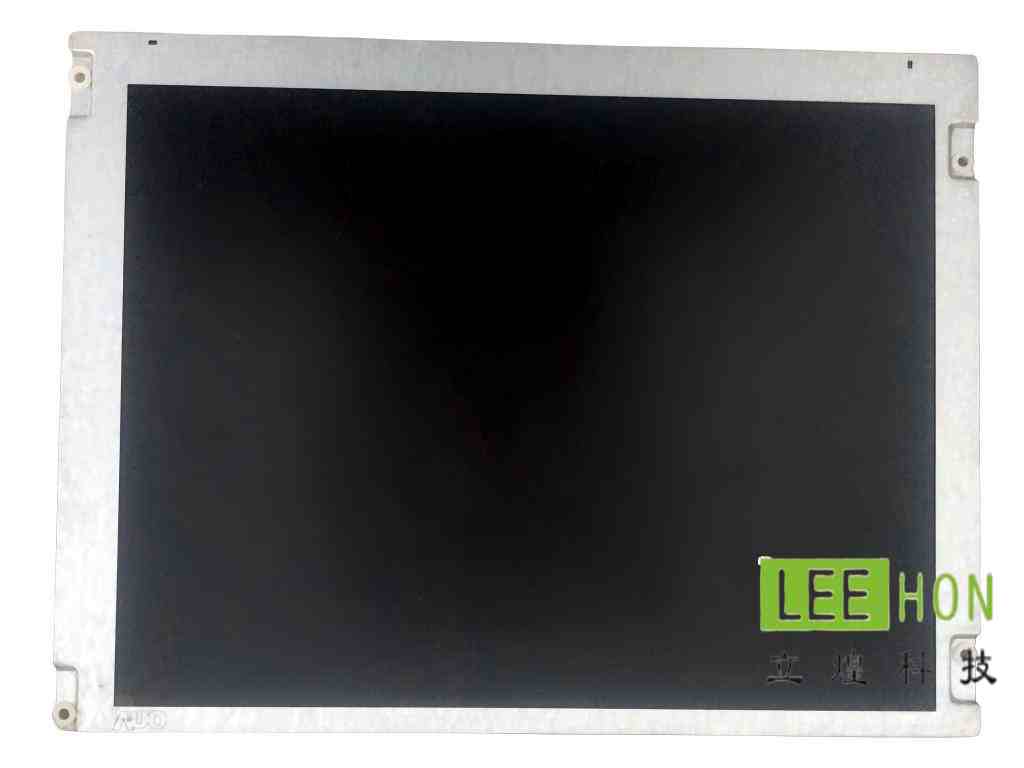

| 友达LCD工业液晶模组G104STN01.0详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达AUO |
| 面板型号 | G104STN01.0 | |
| 面板尺寸 | 10.4英寸 | |
| 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 宽温，背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 |

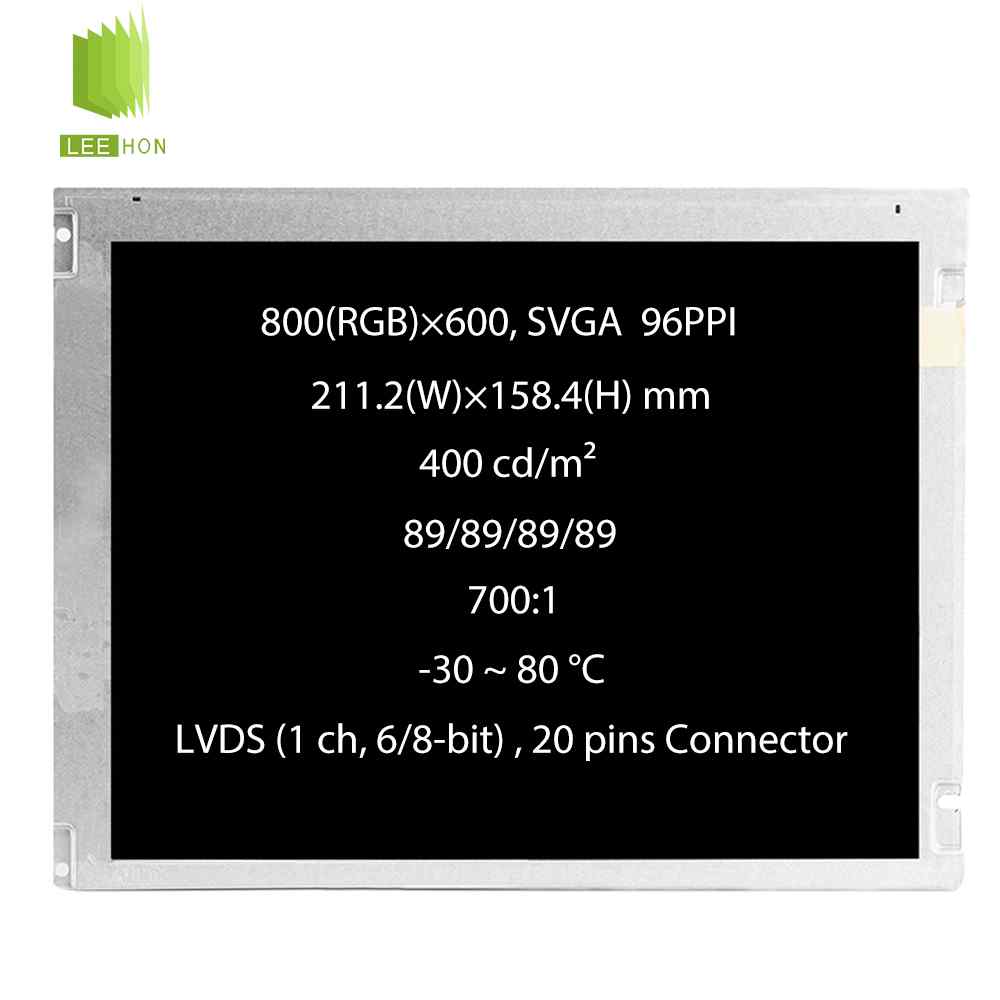

| 像素特征 | 像素数量 | 800(RGB)×600, SVGA |
| 点间距 | 0.088×0.264 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.264×0.264 mm (H×V) [96PPI] | |

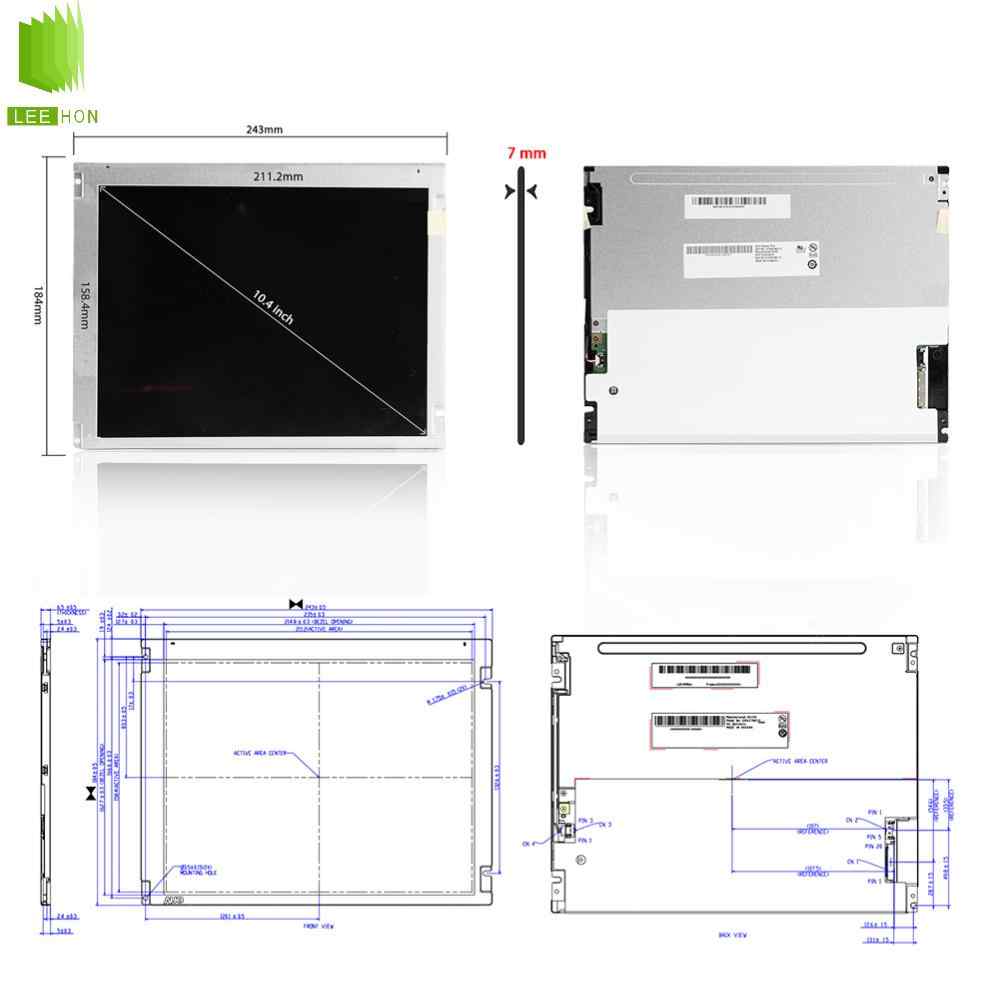

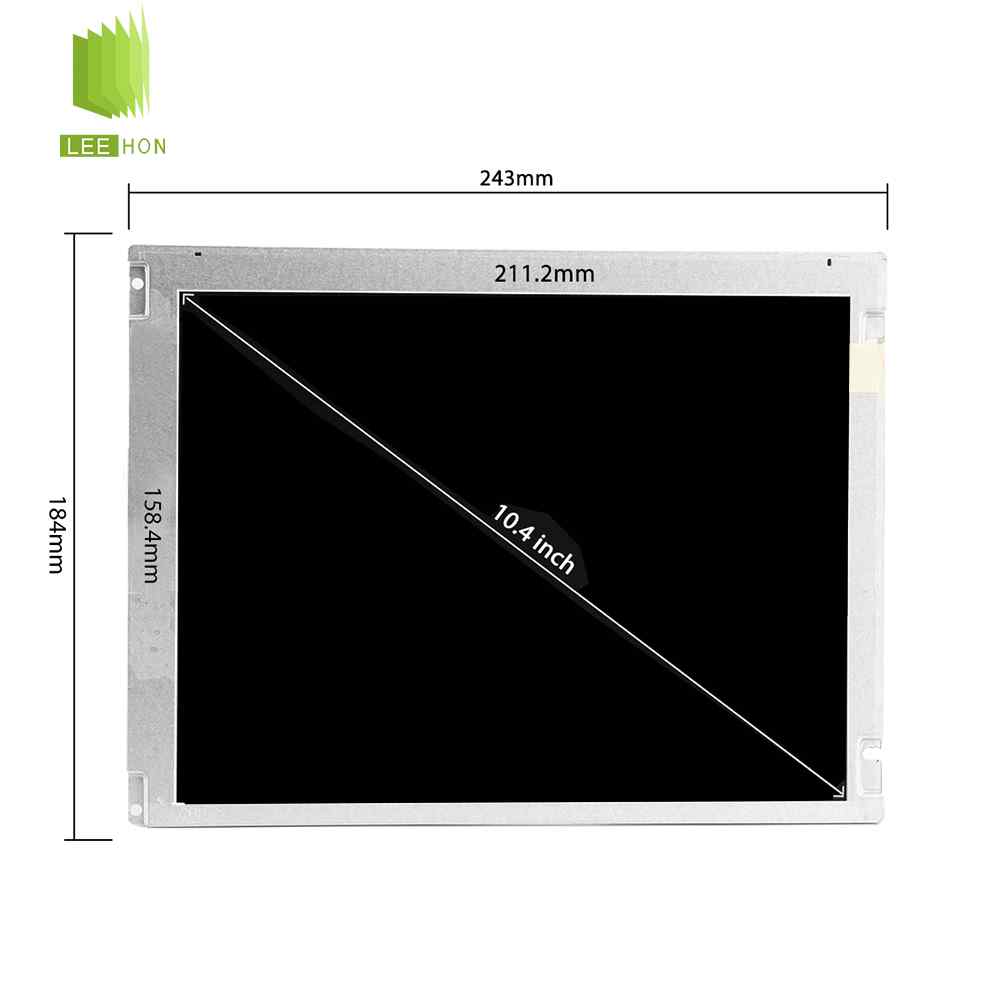

| 结构尺寸 | 显示区域 | 211.2×158.4 mm (H×V) |
| 可视区域 | 214.8×162.7 mm (H×V) | |
| 外观尺寸 | 243×184 mm (H×V) | |
| 外观厚度 | 6.5±0.5 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Face mounting holes (2-Φ3.5, 2-R1.75) on left, right bezel |
| 其它特征 | 重量 | 365g (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 400 cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) | |
| 可视角度 | 80/80/60/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 10/5 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.310; Wy:0.330 |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6638K | |
| 亮度变动 | 1.33 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.54 |
| sRGB覆盖率 | 0.74 | |
| Adobe RGB覆盖率 | 0.56 | |
| DCI-P3覆盖率 | 0.56 | |
| Rec.2020覆盖率 | 0.4 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 功率消耗 | 4.38W (Typ.) | |
| 背光特征 | 灯管类型 | WLED |
| 数量 | 8S2P | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | Replaceable | |
| 灯管形状 | 2串 | |
| 位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压输入 | 26.4/28.8V (Typ./Max.) |
| 电流输入 | 50mA (Typ.) | |
| 功耗 | 2.72W (Typ.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F05N-02R | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 12.0V (Typ.) |
| 电流输入 | 0.24A (Typ.) | |
| 功耗 | 2.88W (Typ.) | |
| 信号系统 | - | LVDS (1 ch, 6/8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 320mA (Typ.) | |
| 功耗 | 1.5W (Max.) | |
| 信号接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | - | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSB24013P20HA | |
| 脚间距 | 1.0 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-20P1C8B-080A | |
常见问题

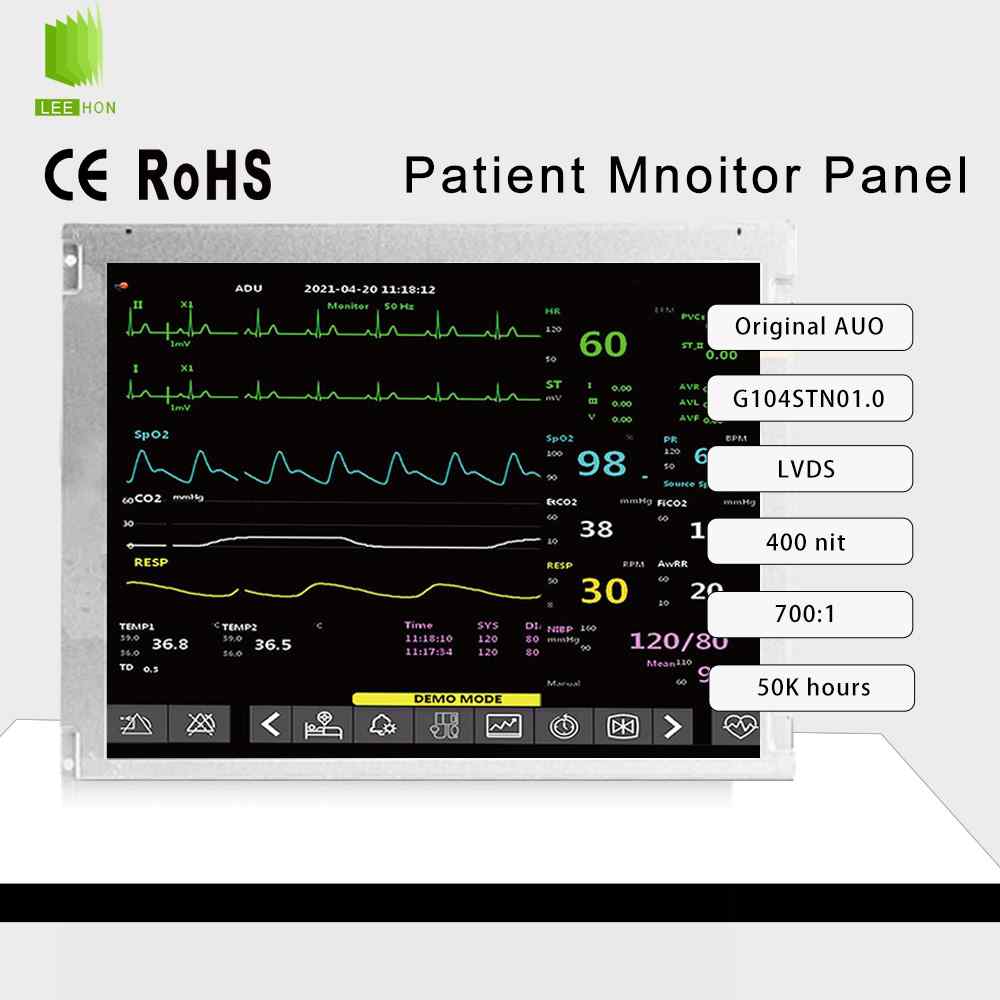

G104STN01.0是一款10.4英寸、800×600、LVDS接口、3.3V供电、约400nit、宽温型的工业液晶屏，适合做传统4:3工控显示方案。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控一体机、工业电脑、仪器仪表、人机界面、机床和设备控制终端这类4:3显示设备。它已确认是10.4英寸、800×600、LVDS、宽温、WLED背光，整体就是典型工业屏路线。它不太适合主板没有LVDS输出的方案，也不太适合对分辨率要求更高、想直接上高清UI的项目，因为它本身是SVGA800×600。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.4英寸、800×600；
2）接口类型：LVDS，20pin，1ch6/8-bit；
3）逻辑电压：3.3V；
4）显示区尺寸：211.2×158.4mm；
5）外形尺寸：约243×184×7mm。
这几项先对上，主板、结构、线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.4寸、同样800×600”，而是接口和背光架构。这块屏公开资料明确指向LVDS20pin、1ch6/8-bit、3.3V，如果替代屏虽然尺寸分辨率接近，但接口换成TTL、eDP，或者pin定义、位宽模式不同，就很容易出现点不亮、花屏、颜色异常。另外，这块屏还确认是带LEDDriver，如果替代屏改成“无驱动、要外置背光方案”，原来的方案通常也不能直接照搬。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出800×600的LVDS信号，并且支持1通道6/8-bit模式。
再说线束：不能只看“能不能插上”，还要核对20pinpin定义、LVDS差分线、3.3V供电脚、背光控制脚是否一致。触摸这块更稳妥的做法是当成单独方案去核，因为公开资料只明确到这是一块标准显示模组，并没有把触摸作为固定配置写进主规格里。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏还有几个很关键的使用点：
第一，它是TN、NormallyWhite、Transmissive路线，公开资料给到的视角大致是80/80/60/70，所以安装方向和观看方向最好提前确认。
第二，它是宽温屏，公开资料给出的环境范围是-30~80℃。
第三，背光寿命公开资料写到约70,000小时，适合长期运行设备，但整机仍要重视散热、电源稳定性和安装受力。
