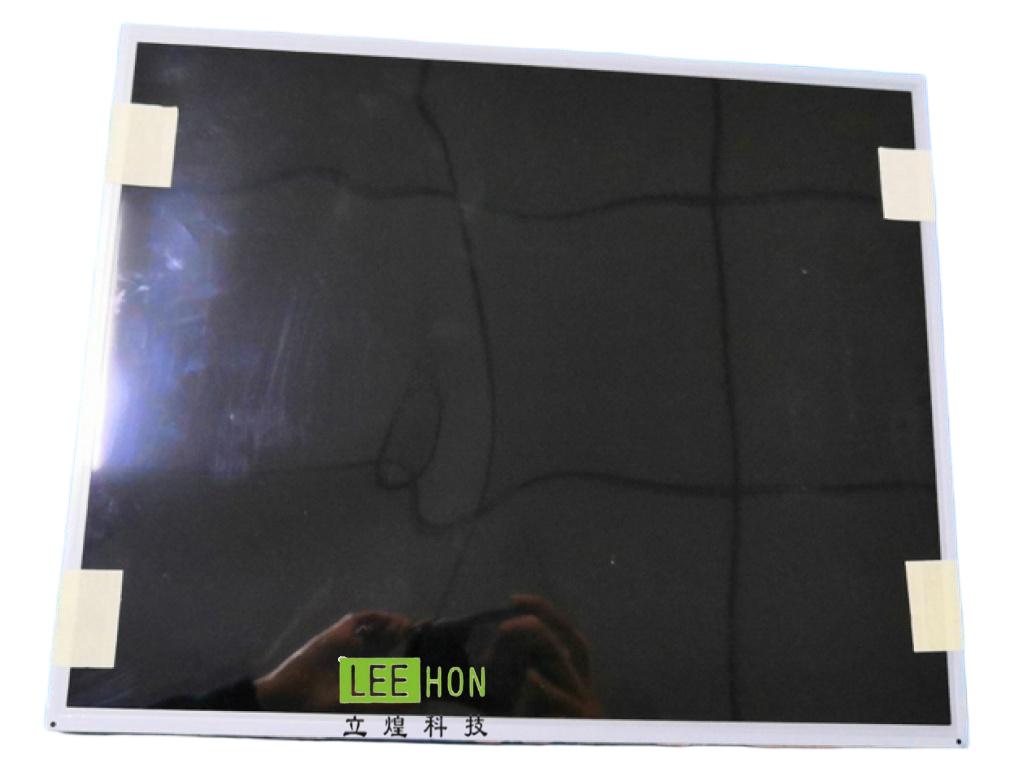

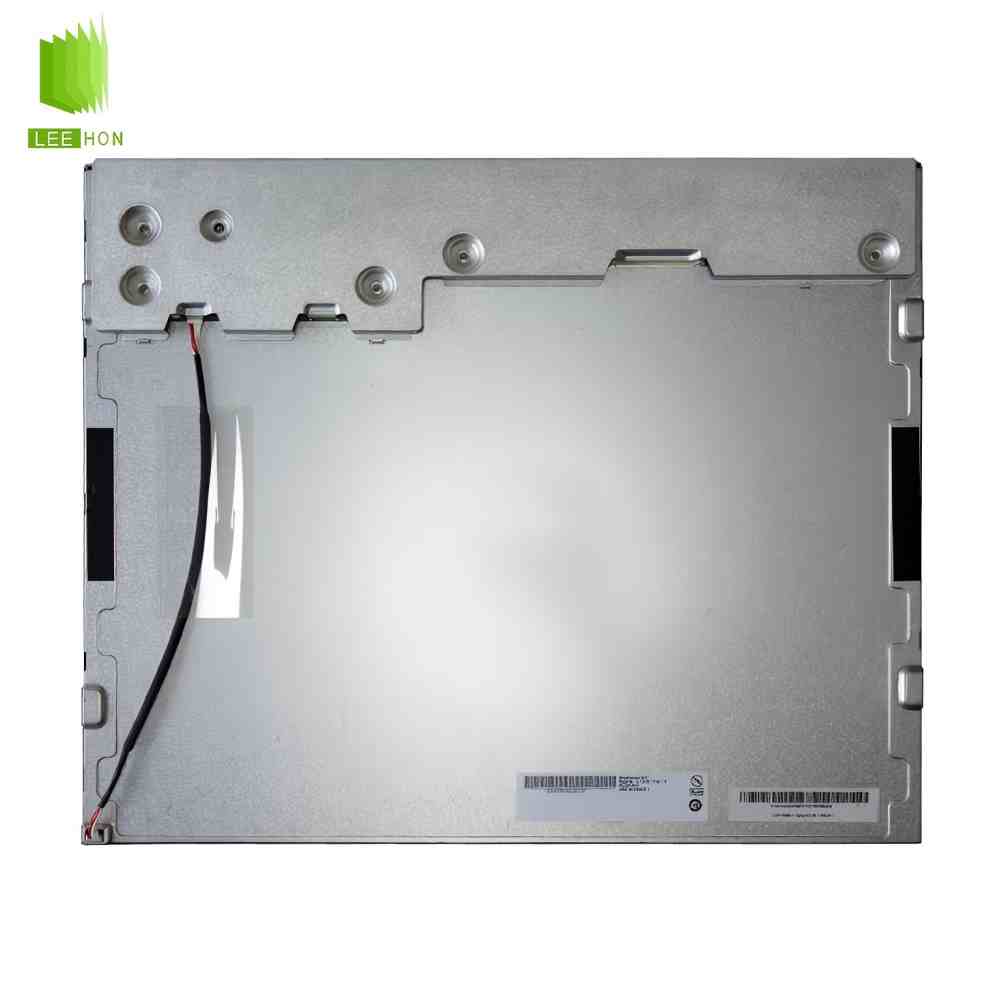

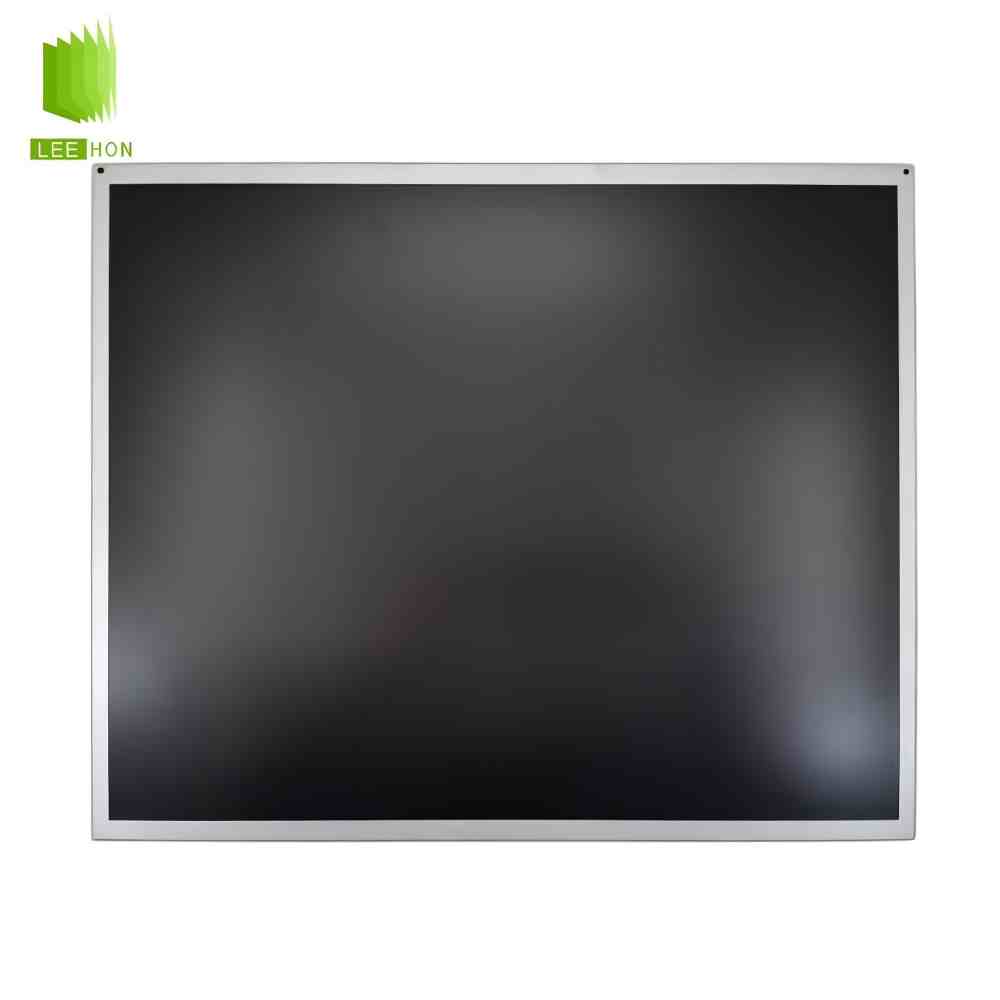

| 友达液晶模组G190ETN01.600详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G190ETN01.600 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | - | |
| 对角尺寸 | 19.0寸 | |
| 应用环境 | 存储温度 | -30 ~~ 70 °C |
| 工作温度 | -30 ~~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 备注信息 | - | EC to G190ETN01.601 in Dec, 22 |
| 像素特征 | 解析度 | 1280(RGB)×1024, SXGA |
| 点间距(mm) | 0.098×0.294 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.294×0.294 (H×V) [86PPI] | |
| 结构尺寸 | 显示区域(mm) | 376.32(H) × 301.056(V) |
| 开口区域(mm) | 380.3(H) × 305.1(V) | |
| 外观尺寸(mm) | 396(H) × 324.3(V) | |
| 外观厚度(mm) | 16.45/27.5 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 5:4 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 2.12Kgs (Typ.) |
| 表面处理 | Hard coating (2H)，抗反射处理 | |
| 光学详情 | 显示亮度 | 1600 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 视角方向 | - | |
| 响应时间(ms) | 10 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.7 |
| sRGB覆盖率 | 0.92 | |
| Adobe RGB覆盖率 | 0.71 | |
| DCI-P3覆盖率 | 0.73 | |
| Rec.2020覆盖率 | 0.53 | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 48.0W (Typ.) |
| 信号电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 1.0/1.2A (Typ./Max.) | |
| 功耗 | 6W (Max.) | |
| 信号类型 | - | LVDS (2 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 广濑电机 |
| 型号 | DF14H-30P-1.25H | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 1.25 mm | |
| 脚定义 | LVDS-30P2C8B-200A | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0110M1HR0-LF | |
| 数量 | 1 pcs | |
| 脚数 | 10 pins | |
| 脚距 | 2.0 mm | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 5.0/12.0/21.0V (Min./Typ./Max.) |
| 电流供应 | - | |
| 功耗 | 40/44W (Typ./Max.) | |
G190ETN01.600液晶屏常见问题
Q1：G190ETN01.600 基础参数是什么？
A：友达 19 英寸工业 TFT-LCD，5:4 比例，分辨率 1280×1024，TN 面板，是老款 01.4/01.204 的迭代标准化版本。
Q2：亮度、温区与使用寿命？
A：典型亮度 300cd/m²，常规工作温区 0℃~70℃；背光寿命长，支持工控 7×24 小时连续开机，稳定性高。
Q3：接口与电气配置规格？
A：双通道标准 LVDS 接口，通用工业屏排线端子；3.3V 逻辑供电，内置 WLED 背光，兼容常规 PWM 调光驱动板。
Q4：主要应用在哪些设备场景？
A：机床控制面板、工业机柜显示器、监控操作台、老旧工控整机替换、普通医疗辅助屏、室内自助终端副屏。
Q5：能不能直接替换 G190ETN01.4、01.204？
A：分辨率、尺寸、接口完全兼容可直代；仅需核对背光引脚与安装孔位，TN 视角不变，无需改动主控程序。
