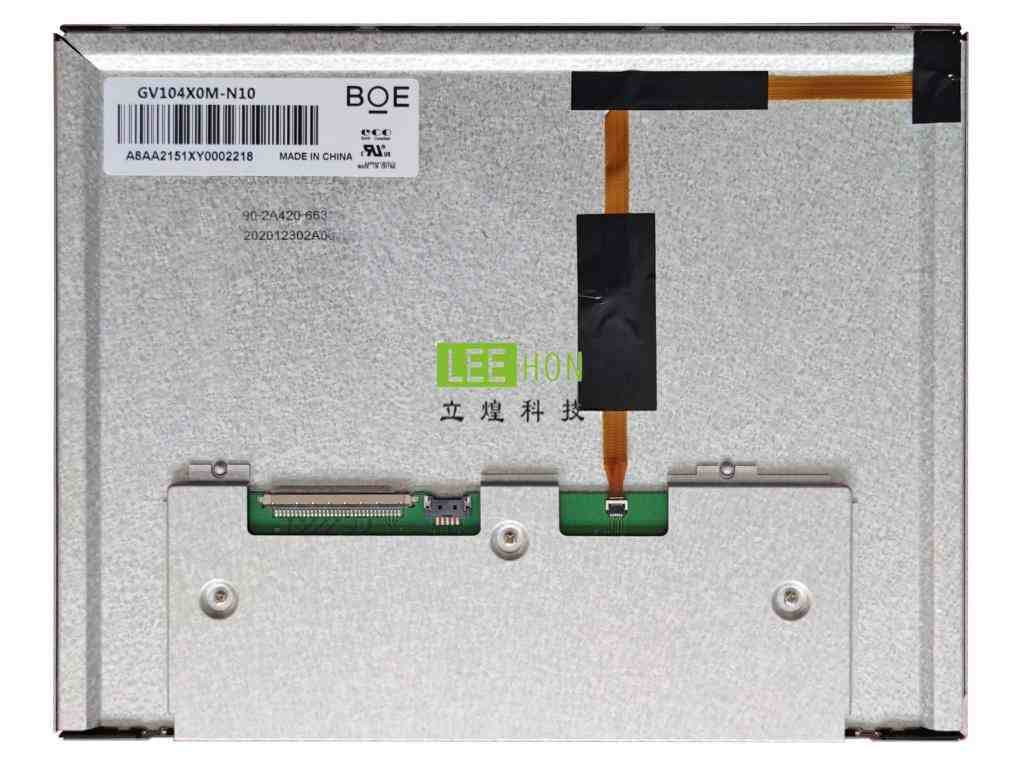

| 京东方液晶模组GV104X0M-N10 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 品牌 | 京东方 |
| 型号名称 | GV104X0M-N10 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 10.4寸 | |
| 最大额定值 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -40 ~ 90 °C | |
| 抗振能力 | - | |
| 典型特征 | - | - |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0685×0.2055 mm | |
| 像素间距(W×H) | 0.2055×0.2055 mm [123PPI] | |

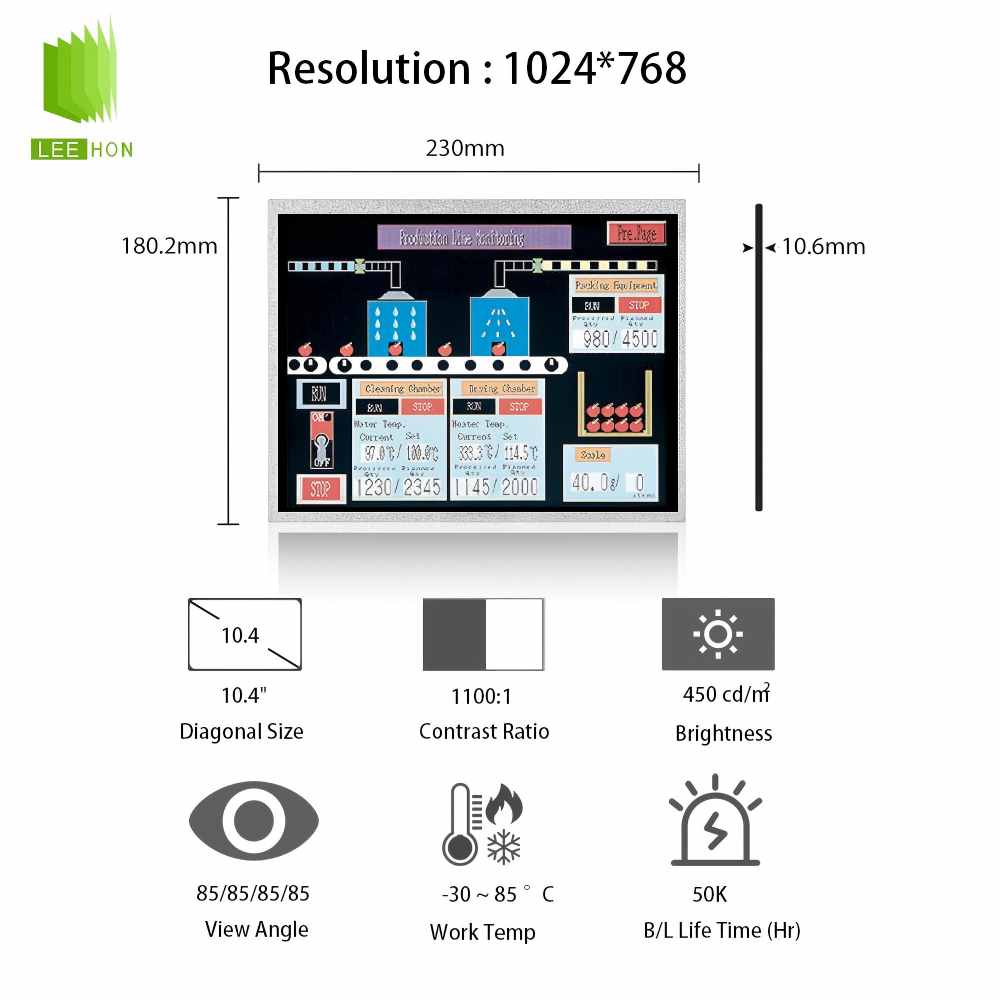

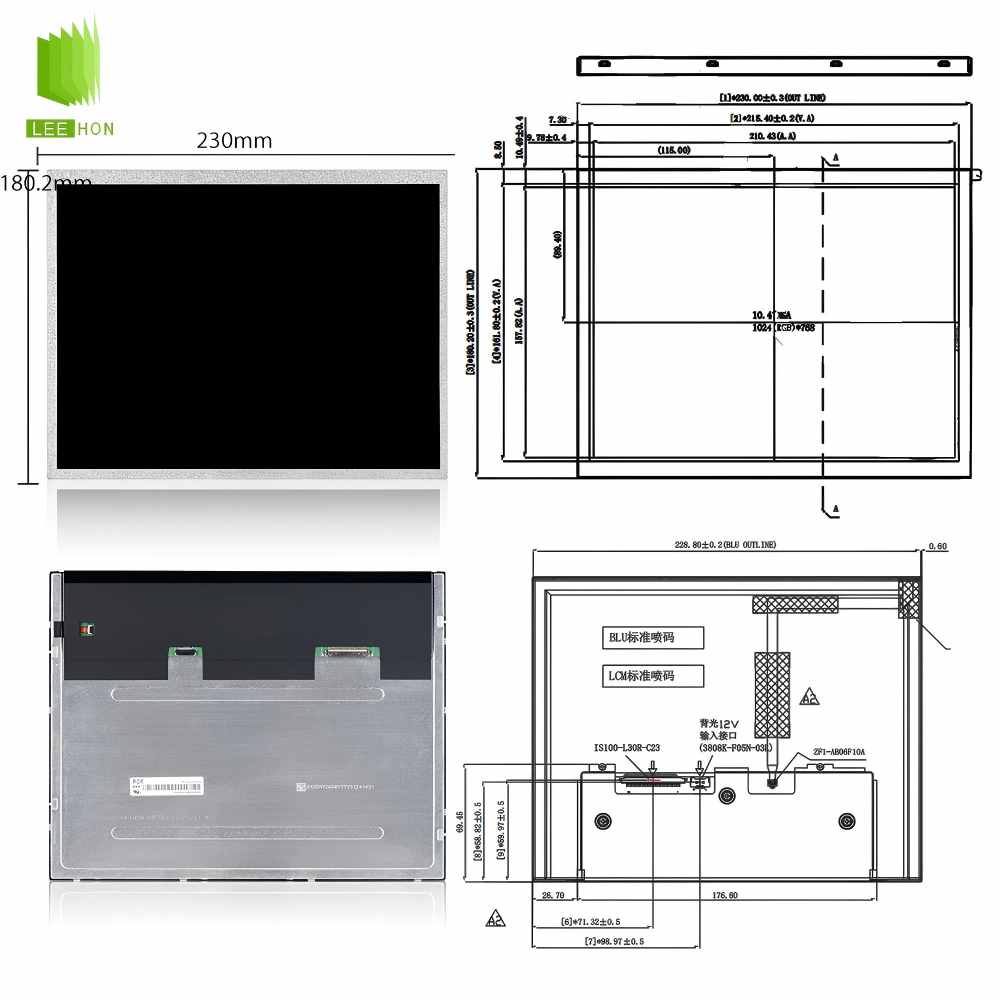

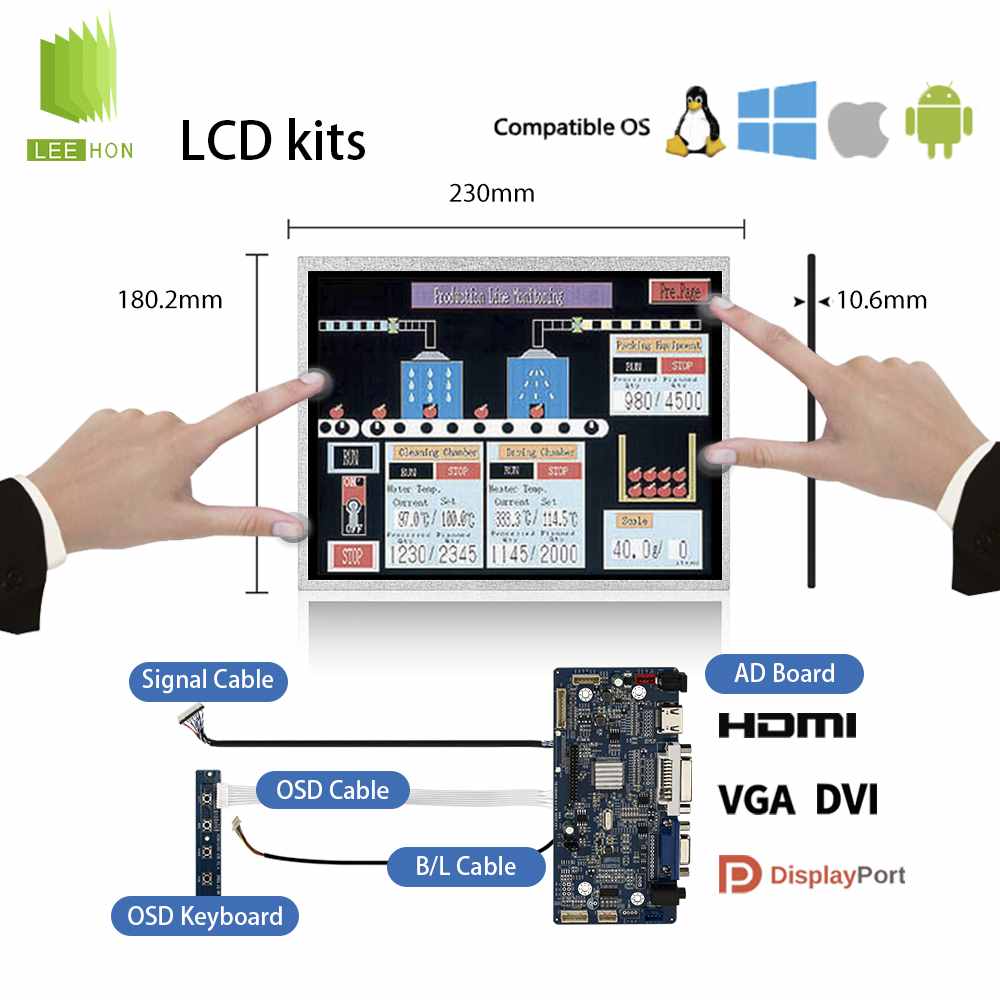

| 结构尺寸 | 显示尺寸 | 210.432(W)×157.824(H) mm |
| 外观尺寸 | 230(W)×180.2(H) mm | |
| 可视尺寸 | 215.4(W)×161.8(H) mm | |
| 外观厚度 | 10.4±0.2 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它详情 | 重量 | 700±35g |
| 表面处理 | - | |
| 光学基本信息 | 亮度(cd/m²) | 450 (Typ.) |
| 对比度 | 1100 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 30 (Typ.)(Tr+Td) (ms) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 色彩性能 | 色度 | Wx:0.315; Wy:0.340 |
| 颜色数量 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6304K | |
| 1931色域 | NTSC比值 | 0.69 |
| sRGB覆盖率 | 0.89 | |
| Adobe RGB覆盖率 | 0.71 | |
| DCI-P3覆盖率 | 0.71 | |
| Rec.2020覆盖率 | 0.52 | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 功率总耗 | - | 4.95/5.54W (Typ./Max.) |
| 信号电气 | 输入电流 | 360/550mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 0.99/1.32W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | 宇宙 |
| 型号 | IS100-L30R-C23 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | 11S2P | |
| 寿命 | 50K (Typ.) 小时 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F05N-03L | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电流 | - |
| 输入电压 | 10.8/12.0/12.8V (Min./Typ./Max.) | |
| 功耗 | 4.6W (Typ.) | |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 22 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | N/A | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | N/A | |
| 备注 | - | |
GV104X0M-N10液晶屏常见问题
Q1：GV104X0M-N10 的核心规格与定位是什么？
A：这是京东方 BOE 10.4 英寸 4:3 工业级宽温高亮液晶屏，分辨率1024×768（XGA），典型亮度450cd/㎡、对比度 1100:1，采用 ADS 宽视角（IPS 类）、雾面防眩光，色域 70% NTSC、16.7M 色，主打工控 HMI、医疗仪器、车载、户外机柜、检测设备等严苛场景。
Q2：接口、供电与背光配置有哪些关键参数？
A：采用30pin 双通道 LVDS 接口（8bit 色深），屏体逻辑供电3.3V；侧入式 WLED 背光、无内置驱动，需外接恒流驱动板；背光寿命≥50000 小时，支持 PWM 调光，兼容工业级驱动方案。
Q3：工作温区与环境耐受能力如何？
A：属于超宽温工业屏：工作温度 -30℃～+85℃，存储温度-40℃～+90℃；支持低温快速启动、高温稳定显示，防潮无凝露、抗工业震动，满足 7×24 小时连续运行需求。
Q4：和 BA104S01 系列（200/300/400）核心区别是什么？能直接替换吗？
A：核心差异：
分辨率：GV104X0M-N10 是1024×768（XGA），BA104S01 是800×600（SVGA）
视角：GV 是 ADS 全视角（85/85/85/85°），BA 是 TN 视角（70/70/60/70°）
温区：GV 是 - 30~85℃（超宽温），BA 是 - 20~70℃（常规工业温）
接口：GV 是30pin 双通道 LVDS，BA 是20pin 单通道 LVDS
→ 不能直接物理 / 电路替换，主板、驱动板、结构均不兼容。
Q5：安装与上电有哪些必须注意的禁忌？
A：① 严格上电顺序：先供 3.3V 屏电稳定，再开背光；断电反向操作；② LVDS 排线必须屏蔽接地，避免电磁干扰导致花屏 / 闪屏；③ 禁止按压玻璃显示区，固定时四角均匀受力；④ 清洁仅用无尘布 + 异丙醇，严禁酒精、丙酮等强溶剂腐蚀偏光膜；⑤ 宽温应用需做机箱温升验证，避免背光过热衰减。
