| 京瓷液晶模组TCG104VGLABANN-AN50 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京瓷 |
| 面板型号 | TCG104VGLABANN-AN50 | |
| 面板尺寸 | 10.4英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 典型特征 | - | - |

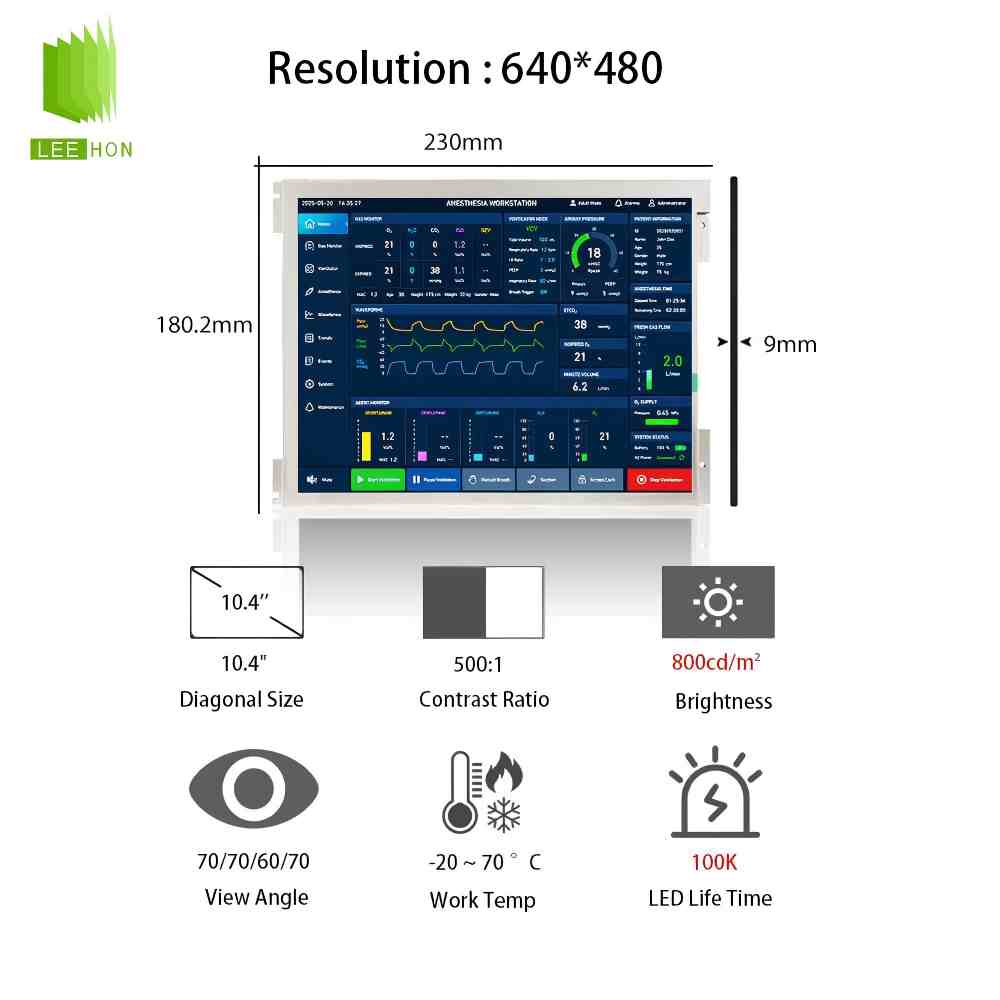

| 像素特征 | 像素数量 | 640(RGB)×480, VGA |
| 点间距 | 0.110×0.330 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.330×0.330 mm (H×V) [76PPI] | |

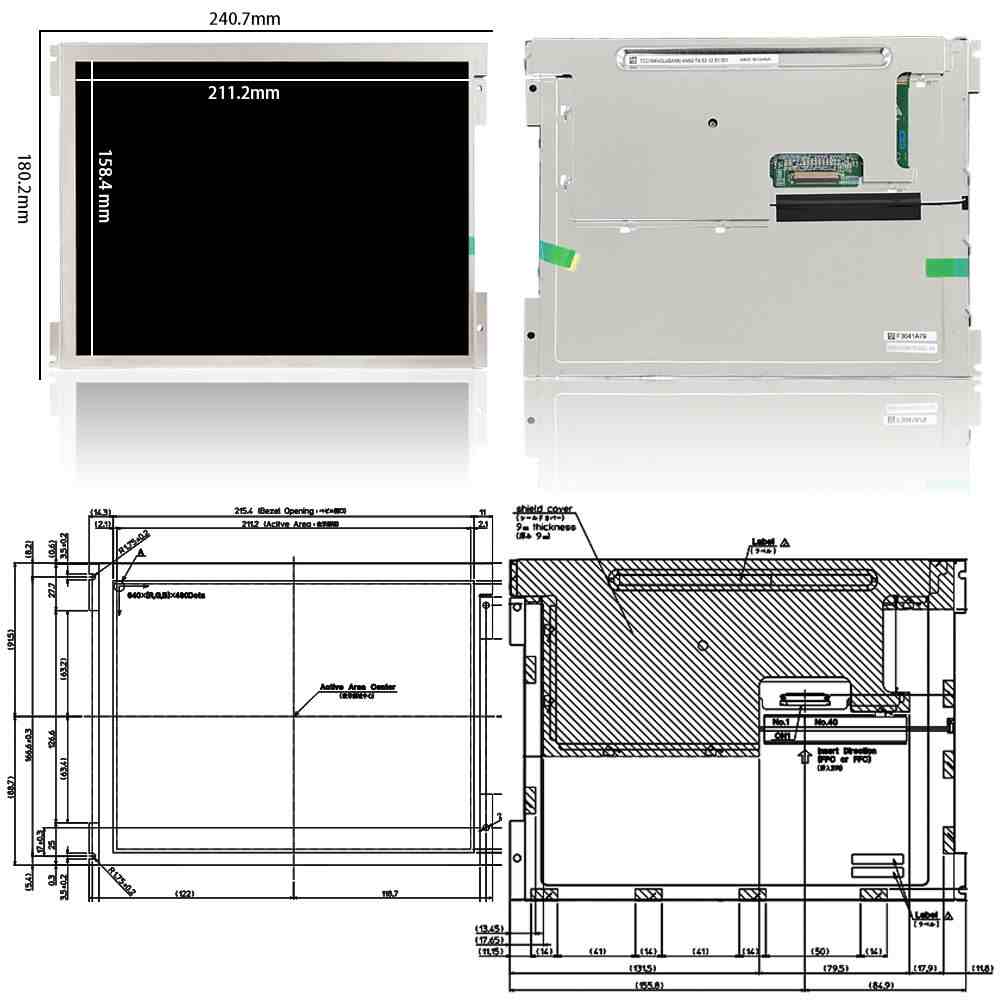

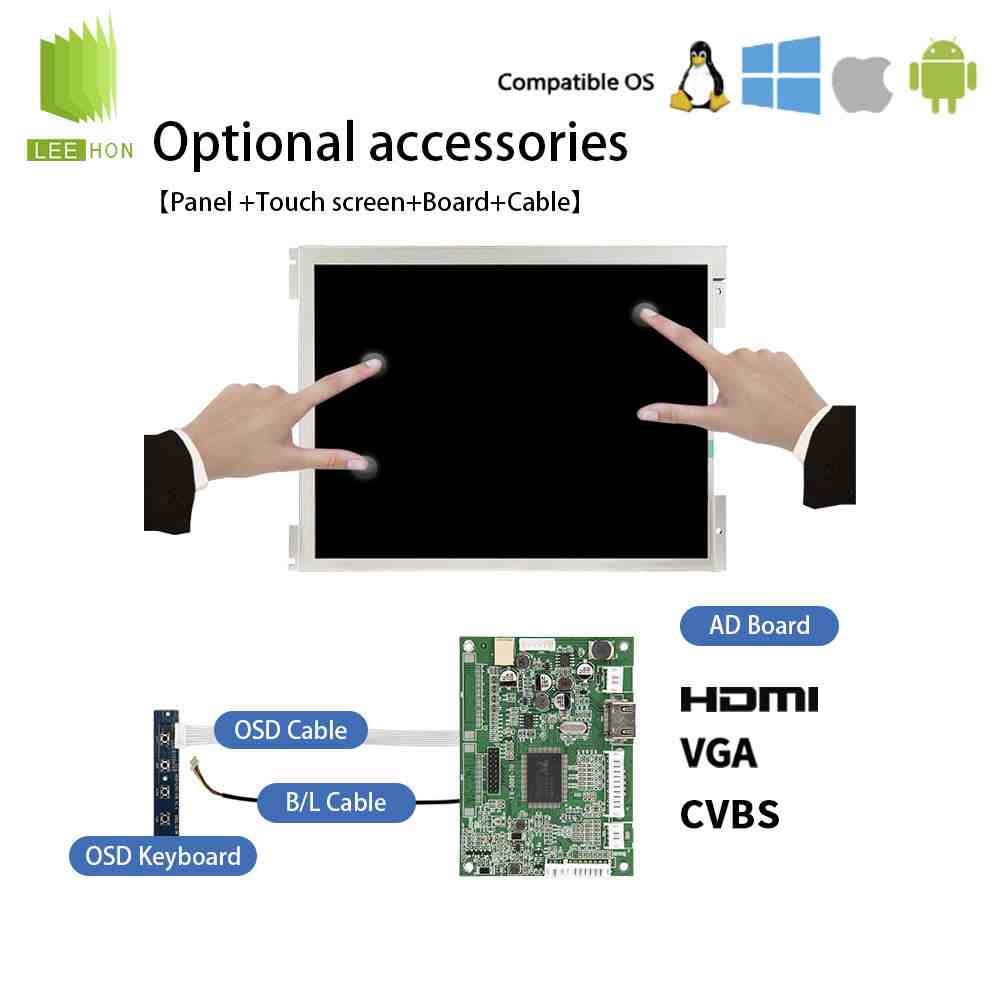

| 结构尺寸 | 显示区域 | 211.2×158.4 mm (H×V) |
| 可视区域 | 215.4×162.2 mm (H×V) | |
| 外观尺寸 | 240.7×180.2 mm (H×V) | |
| 外观厚度 | 9.0±0.5 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Face mounting holes (2-Φ3.5, 2-R1.75) on left, right bezel |
| 其它特征 | 重量 | 470g |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 800 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 10/20 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.305; Wy:0.315 |
| 显示颜色 | 262K (6-bit) | |
| 色温 | 7106K | |
| 亮度变动 | - | |
| 1931色域 | NTSC比值 | 0.48 |
| sRGB覆盖率 | 0.68 | |
| Adobe RGB覆盖率 | 0.51 | |
| DCI-P3覆盖率 | 0.5 | |
| Rec.2020覆盖率 | 0.36 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 背光特征 | 灯管类型 | WLED |
| 数量 | 3 strings | |
| 灯管寿命 | 70K (Typ.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 21.5/23.8V (Typ./Max.) |
| 电流输入 | 60mA (Typ.) | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 信号系统 | - | Parallel RGB (1 ch, 6-bit) |
| 信号逻辑电压 | 0≤VIL≤0.8VDD; 2.0VDD≤VIH≤VDD | |
| 信号电气 | 电压输入 | 3.3V (Typ./Max.) |
| 电流输入 | 150/180mA (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 京瓷 |
| 型号 | 04-6240-040-023-846+ | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
TCG104VGLABANN-AN50液晶屏常见问题
Q1：TCG104VGLABANN-AN50 核心规格与定位是什么？
A：这是#京瓷液晶屏#Kyocera 10.4 英寸 4:3 工业高亮 TN 液晶屏，分辨率640×480（VGA），典型亮度800cd/㎡（阳光下可视）、对比度 500:1，雾面防眩光、8bit 色深，无触摸，主打户外工控、车载终端、户外机柜、工业 HMI、高亮显示设备场景。
Q2：接口、供电与背光配置有哪些关键参数？
A：采用40pin TTL/CMOS（18bit RGB）接口，屏体逻辑供电3.3V；侧入式 WLED 背光，内置 LED 恒流驱动（无需额外背光板），背光寿命≥70000 小时，支持 PWM 调光，上电即可点亮背光。
Q3：工作温区与环境耐受能力如何？
A：工业级常规温域：工作温度 -20℃～+70℃，存储温度-30℃～+80℃；防潮无凝露、抗常规工业震动，满足 7×24 小时连续运行，适合室内外非极端宽温的高亮显示场景。
Q4：和同系列 AN30、京东方 BA104S01 系列有什么核心区别？
A：① 与 AN30：AN50 为TTL 40pin、内置背光驱动；AN30 为 CMOS 接口、驱动方式不同；② 与 BA104S01（200/300/400）：分辨率（640×480 vs 800×600）、接口（TTL 40pin vs LVDS 20pin）、亮度（800cd/㎡ vs 300-400cd/㎡）、背光（内置驱动 vs 外置）均不兼容，无法直接替换。
Q5：安装与上电有哪些必须注意的禁忌？
A：① 严格上电顺序：先供 3.3V 屏电稳定，再开背光；断电反向操作；② TTL 排线做好屏蔽接地，避免电磁干扰导致花屏 / 闪屏；③ 禁止按压玻璃显示区，固定四角均匀受力；④ 清洁仅用无尘布 + 异丙醇，严禁酒精、丙酮等强溶剂腐蚀偏光膜；⑤ 高亮背光需做好机箱散热，避免长期高温导致背光衰减。
