| 京瓷液晶模组TCG104XGLPAPNN-AN40-S 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 京瓷 |
| 型号名称 | TCG104XGLPAPNN-AN40-S | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 10.4寸 | |
| 适用于 | - | |
| 典型特征 | - | |
| 最大额定 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | - | |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0685×0.2055 mm | |
| 像素间距(W×H) | 0.2055×0.2055 mm [123PPI] | |

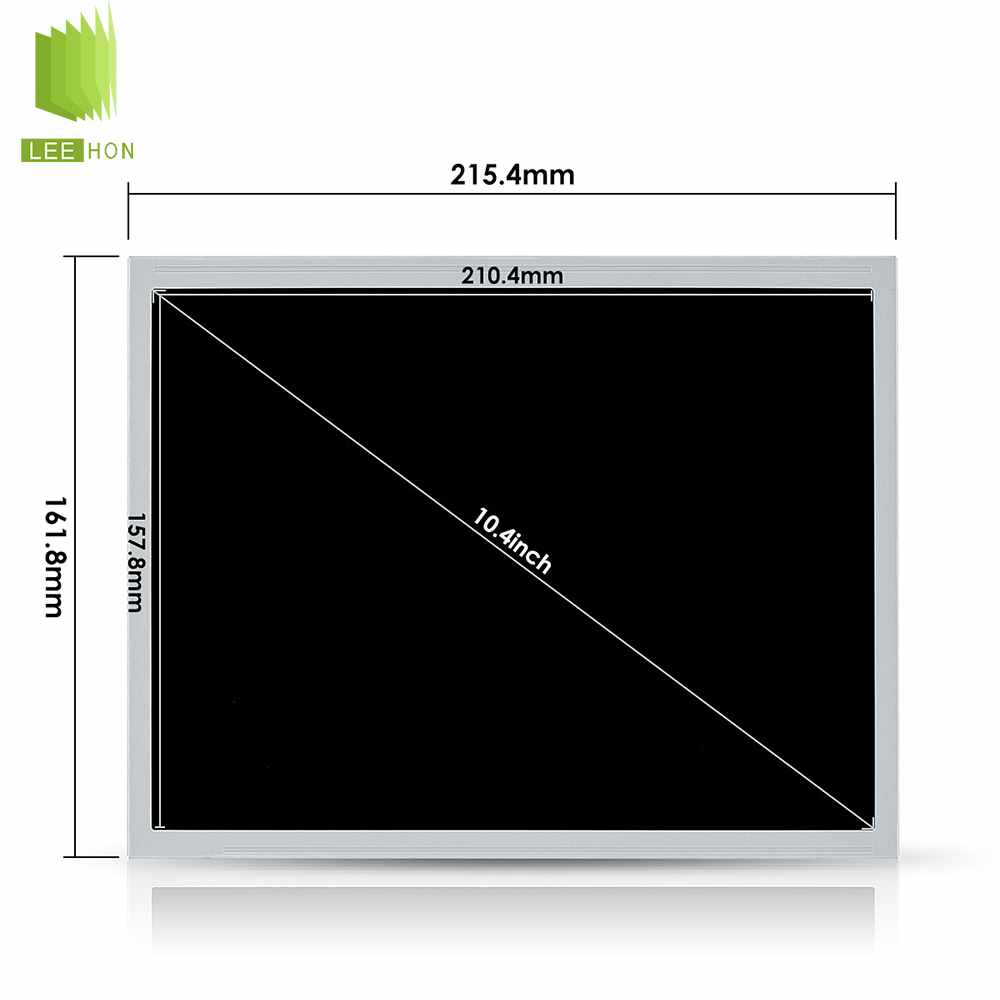

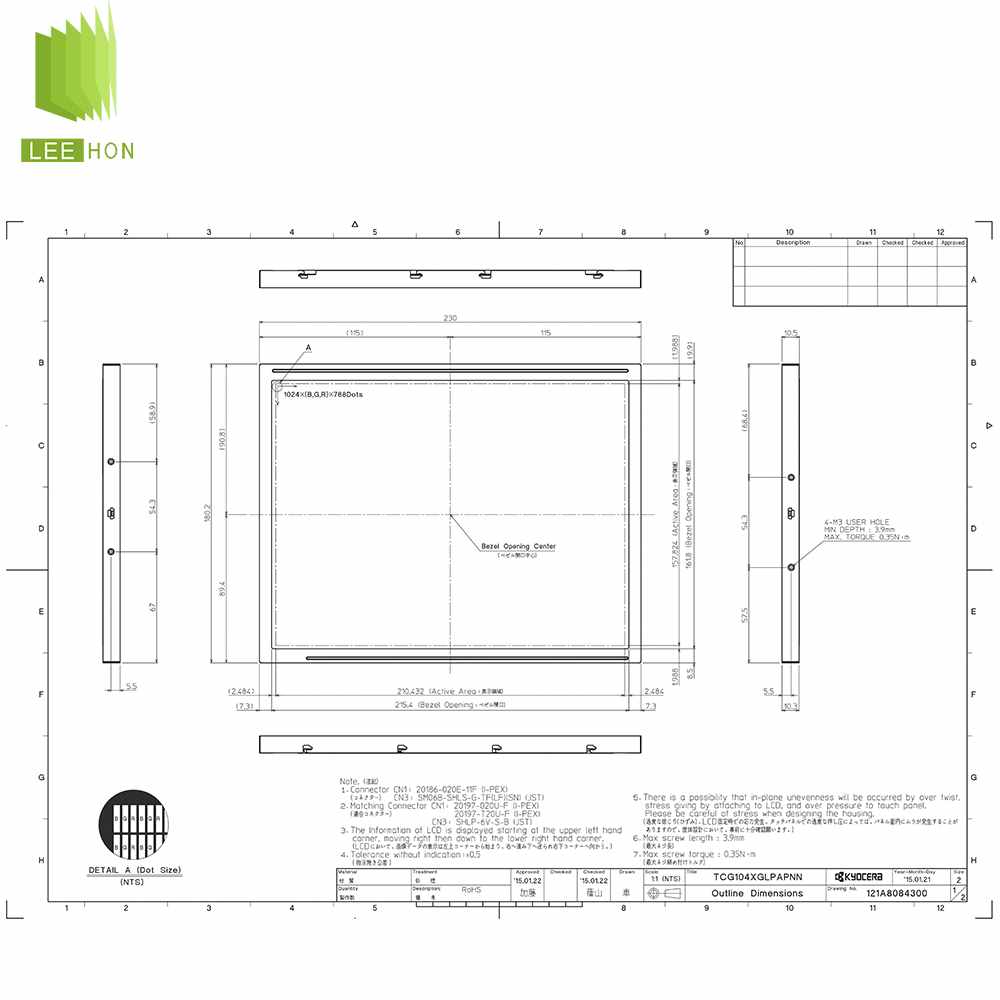

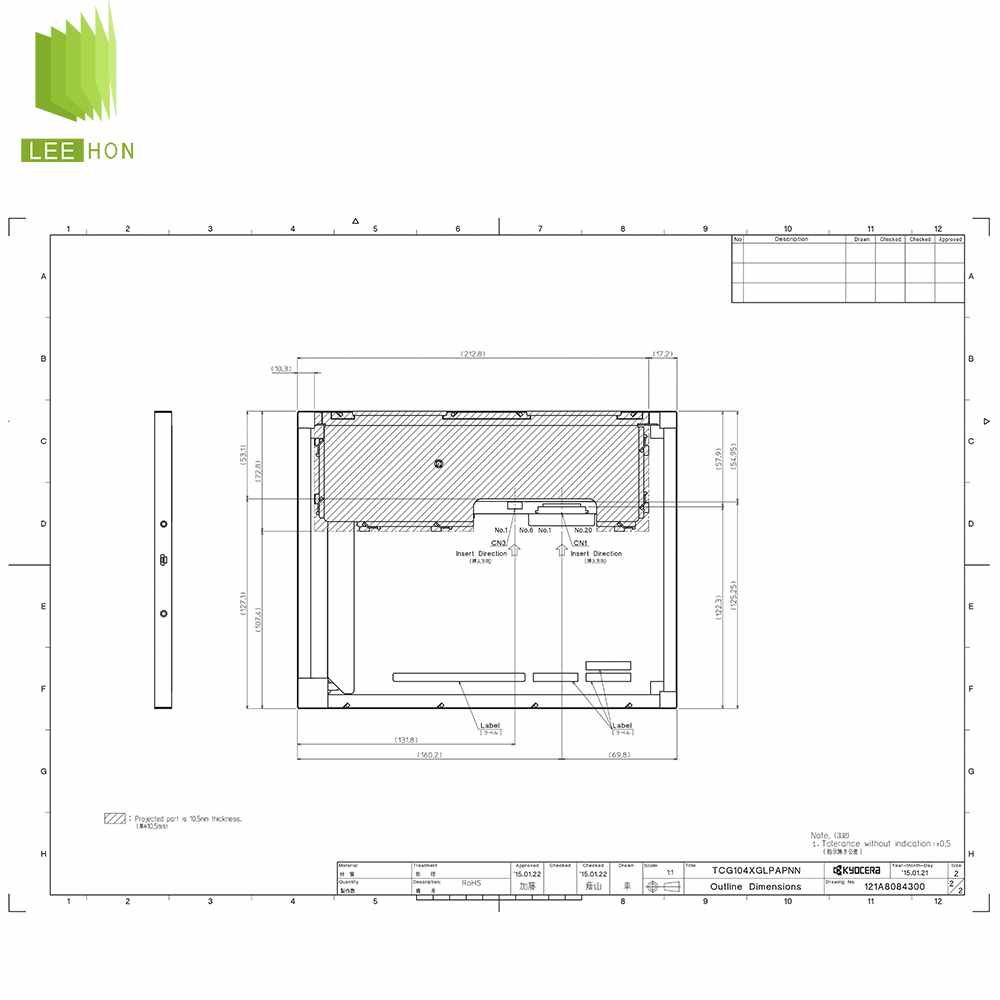

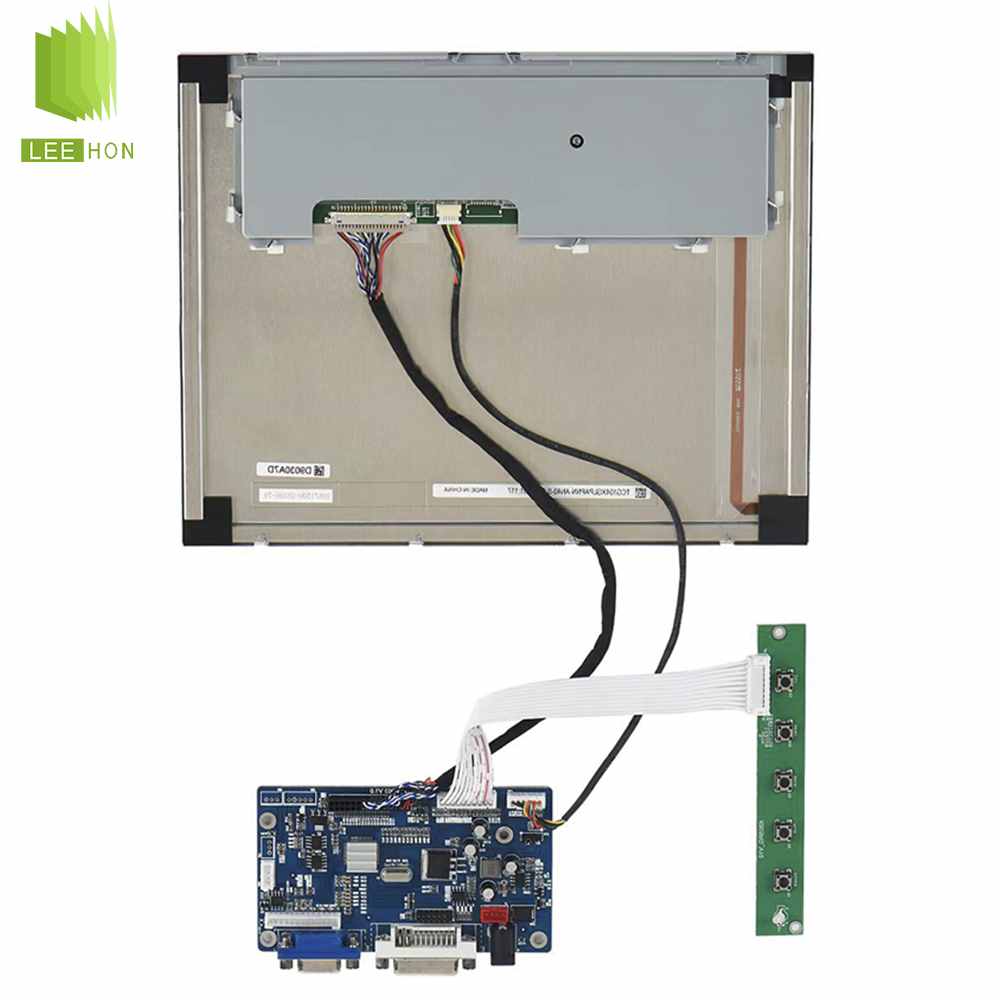

| 物理尺寸 | 显示尺寸 | 210.4(W)×157.8(H) mm |
| 外观尺寸 | 230(W)×180.2(H) mm | |
| 可视尺寸 | 215.4(W)×161.8(H) mm | |
| 外观厚度 | 10.5±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 480g (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情-基础信息 | 亮度(cd/m²) | 1300 (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 18/12 (Typ.)(Tr/Td) ms | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | AWV，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.315; Wy:0.340 |
| 颜色数量 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6304K | |
| 白场变动 | - | |
| 1931色域 | NTSC比值 | 0.51 |
| sRGB覆盖率 | 0.71 | |
| Adobe RGB覆盖率 | 0.53 | |
| DCI-P3覆盖率 | 0.53 | |
| Rec.2020覆盖率 | 0.38 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 信号电气 | 输入电流 | 270/350mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | - | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | I-PEX |
| 型号 | 20186-020E-11F | |
| 脚距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-20P1C8B-010H | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Typ.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SHLS-TF(LF)(SN) | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | 灯管驱动 | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 0.87/1.12A (Typ./Max.) | |
TCG104XGLPAPNN-AN40-S液晶屏常见问题
Q1：TCG104XGLPAPNN-AN40-S 基础定位与核心参数是什么？
A：这是京瓷 Kyocera 10.4 英寸工业级 TFT 液晶屏，4:3 比例，分辨率1024×768（XGA）；标配高亮背光、IPS 广视角、雾面防眩光表面，原生工业高可靠性设计，主打高端工控、医疗设备、车载特种终端、户外精密仪器显示。
Q2：接口、供电与背光配置是怎样的？
A：标准双通道 LVDS 接口，工业通用驱动适配性强；屏体常规逻辑供电 3.3V；内置长效 WLED 背光架构，支持 PWM 无级调光，背光寿命≥50000 小时，无需复杂外置恒流板即可配套调试。
Q3：工作温度与环境耐受等级如何？
A：属于宽温工业规格：工作温度 -20℃～+70℃，存储温度-30℃～+80℃；抗震动、防凝露，支持设备 7×24 小时长期连续点亮运行，适配车间、机房、车载常温严苛工况。
Q4：和同尺寸京瓷 AN 系列、国产 10.4 寸屏能直接互换吗？
A：不能直接通用替换；它是 XGA 高分（1024×768），区别于普通 VGA/SVGA 低分屏；LVDS 通道、时序、背光额定电流、安装孔位都有专属定义；哪怕外观尺寸接近，也需要更换驱动板、调试程序与排线，无法即插即用。
Q5：装机上电与日常维护有哪些关键注意点？
A：①严格遵守上电顺序：先供屏体 3.3V 稳压供电，稳定后再开启背光；断电反向操作；②LVDS 差分排线做好屏蔽接地，避免干扰花屏、闪屏；③安装四角均匀锁紧，严禁按压玻璃显示区；④清洁只用无尘布搭配异丙醇，禁用丙酮、高浓度酒精腐蚀偏光膜；⑤高分高亮机型需预留机箱散热空间，防止长期高温加速背光衰减。
