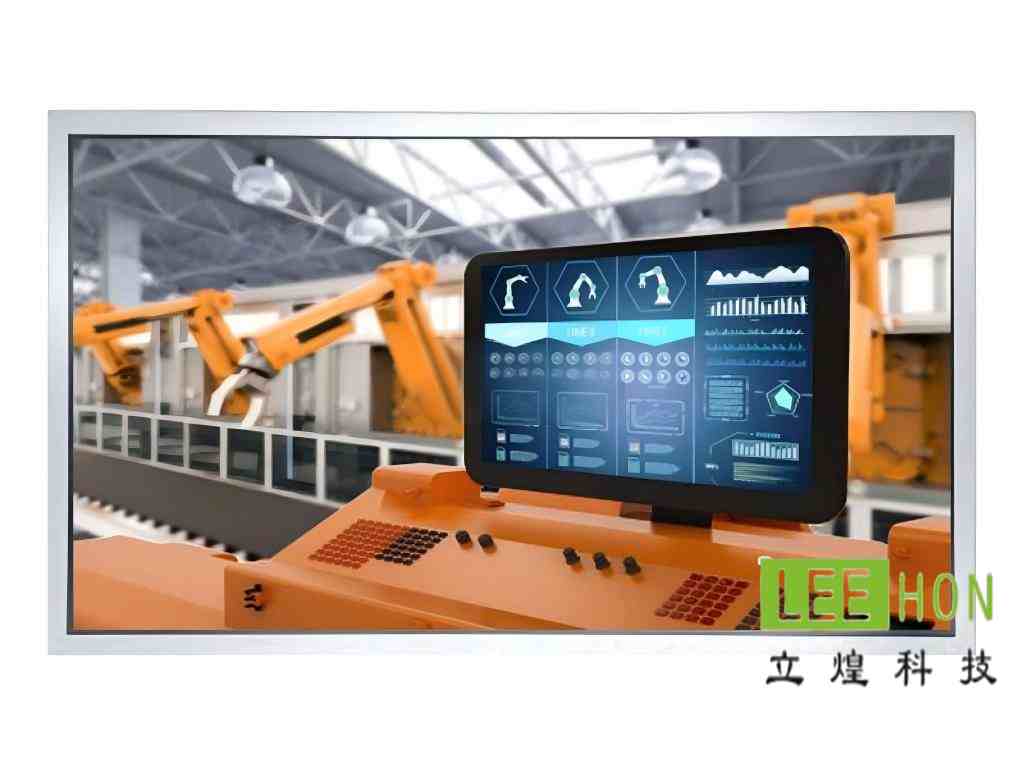

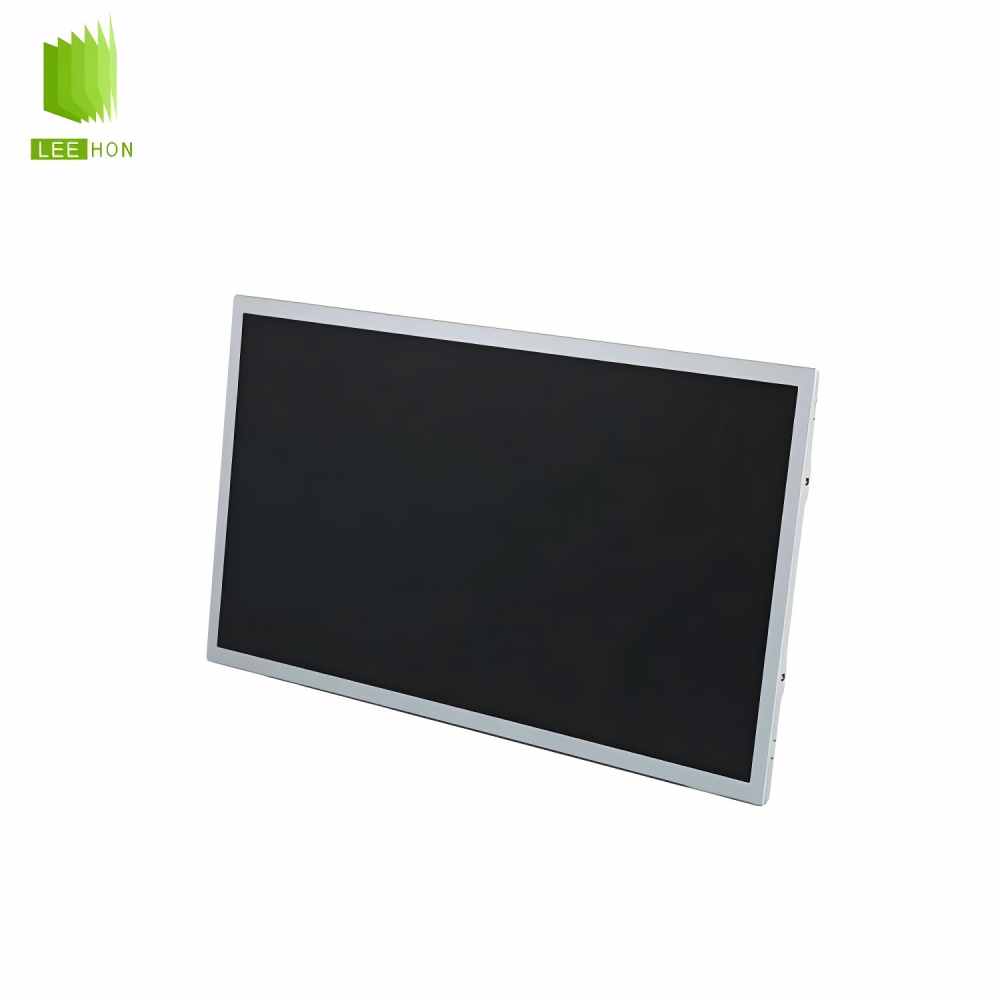

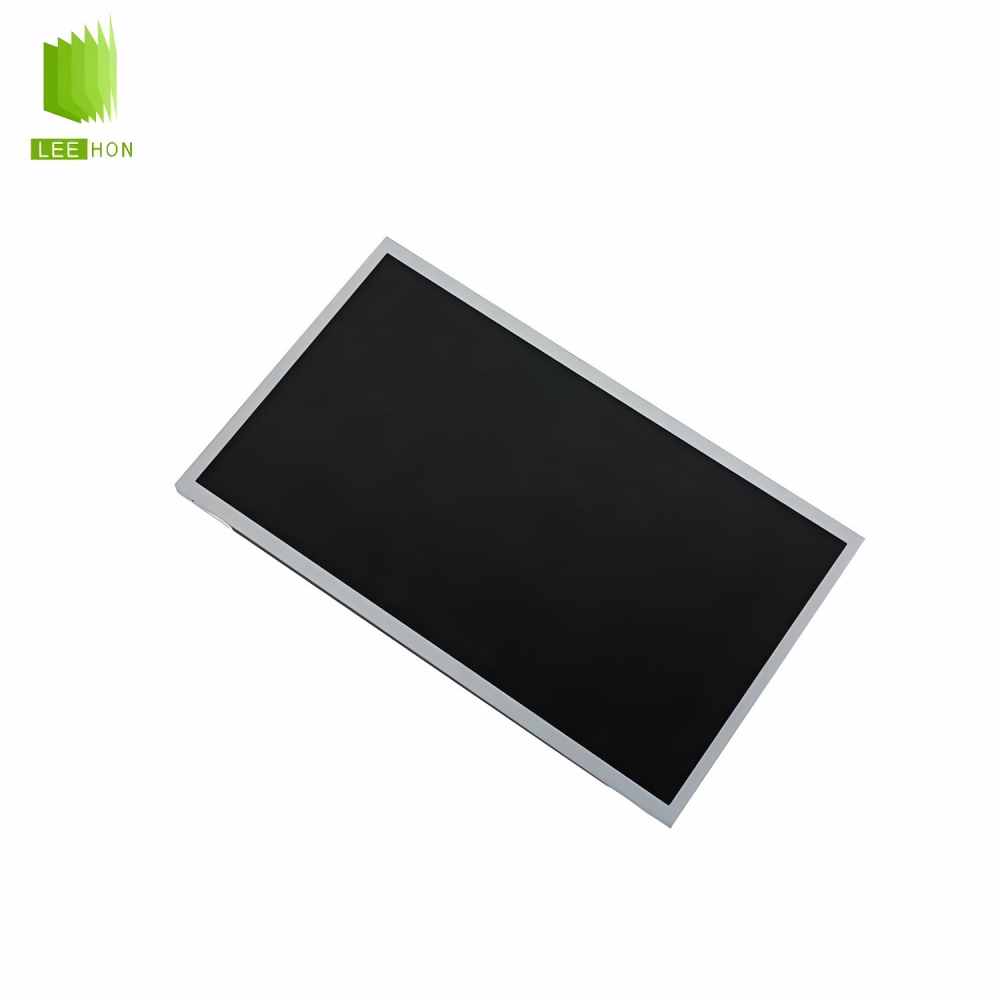

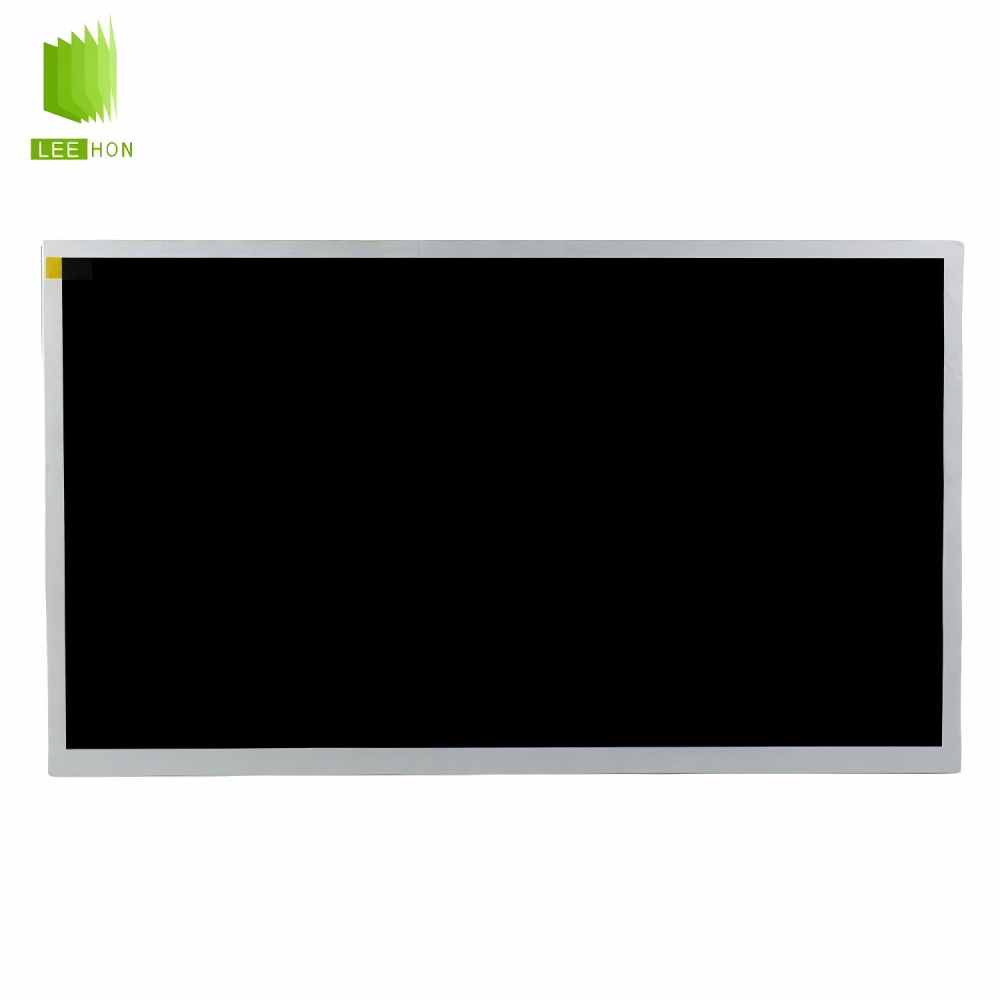

| 京瓷15.6寸LCD液晶模组MCG156FDLAAQNN-AN20 信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京瓷 |
| 面板型号 | MCG156FDLAAQNN-AN20 | |
| 面板类型 | LTPS TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -40 ~ 90 °C | |
| 耐振动性 | - | |
| 面板应用 | - | 工业 |
| 典型特征 | - | 宽温，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面 |
| 面板尺寸 | 尺寸 | 15.6英寸 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.17925×0.17925 [141PPI] | |
| 点间距 (mm) | 0.05975×0.17925 | |
| 结构尺寸 | 显示区域 (mm) | 344.16(H) × 193.59(V) |
| 可视区域 (mm) | 347.06(H) × 196.49(V) | |
| 外观尺寸 (mm) | 363.8(H) × 215.9(V) | |
| 外观厚度 (mm) | 9.3±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| Shape Style | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它详情 | 重量 | 1.05/1.09Kgs (Typ./Max.) |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学特征 | 面板亮度 | 450 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 85/85/85/85 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 13/12 (Typ.)(Tr/Td) | |
| 视角方向 | 全视角 | |
| 工作模式 | AWV，常黑显示，透射式 | |
| 对比度 | 800 : 1 (Typ.) (透射) | |
| 显示颜色 | 色温 | 6172K |
| 显示颜色 | 16.2M (6-bit + FRC) | |
| 白色色度 | X:0.319; Y:0.329 | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.93 | |
| Adobe RGB覆盖率 | 0.72 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | - | 1.43 (Max.)(9 points) |
| 翻转扫描 | - | No |
| 工作频率 | - | 60Hz |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 50K (Min.) | |
| 背光可换性 | - | |
| 接口特征 | 位置 | - |
| 背光驱动 | 含LED驱动 | |
| 类型 | 包含在屏信号接口中 | |
| 驱动电气 | 电压供应 | 12/18V (Typ./Max.) |
| 电流供应 | 0.8/1.0/1.2A (Min./Typ./Max.) | |
| 功率消耗 | 12W (Typ.) | |
| 信号驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 1.22/1.5A (Typ./Max.) | |
| 功率消耗 | 4/5W (Typ./Max.) | |
| 信号接口特征 | 位置 | - |
| 信号系统 | LVDS (2 ch, 8-bit) | |
| 类型 | 端子 | |
| 端子详情 | 品牌 | I-PEX |
| 型号 | 20455-040E-76 | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 40 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
常见问题
这是一款15.6英寸、1920×1080、450亮度、LVDS40pin、广视角、宽温型的京瓷工业液晶屏，属于FHD全高清标准高亮工控屏，更适合长期运行的工业设备和室内高环境光场景。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、工控一体机、嵌入式控制终端、室内高环境光显示设备。这块屏公开资料显示为15.6寸、1920×1080、450cd/m²、85/85/85/85视角、WLED、LVDS，并且工作温度常见写法是-30~85℃，所以它明显不是普通消费类低亮屏，而是偏工业长期运行和稳定显示的路线。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮要求特别强的场景，因为这块屏亮度大约450nit，还不是1000nit以上那类真正高亮户外屏。
它也不适合只支持eDP的主板平台，因为多份公开资料都把它标成LVDS。另外，如果项目只想做低成本普通室内显示，这块屏的宽温、工业寿命和整机可靠性取向往往会高于基础需求。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。MCG156FDLAAQNN-AN20是15.6寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。
再核对接口、针数和背光方案，公开资料显示它是LVDS，并且有来源明确写到40pins，同时采用WLED且带LEDDriver。然后看亮度、视角和显示模式，它约450nit、800:1、85/85/85/85、NormallyBlack。最后看显示区和外形尺寸，它的显示区约344.16×193.59mm，外形约363.8×215.9×9.8mm。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看15.6寸FHD，不看接口和针数。这块屏公开资料里虽然一致指向LVDS，但不同平台上15.6寸FHD也很常见eDP方案，不能只看尺寸和分辨率。
第二点，是只看“都是LVDS”，不继续核对40pin、具体线序、供电脚和背光控制脚。
第三点，是把它和同系列或相近型号当成完全通用，比如公开结果里能看到MCG156FDLAAPNN-ANX03这类相近型号，但供应商页面也明确提醒“并非完全相容”，实际替换仍要以规格书为准。第四点，是忽略它带LEDDriver这一点，替代时不能只看逻辑接口，背光控制逻辑也要一起确认。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约344.16×193.59mm，外形约363.8×215.9mm，不能只按“15.6寸通用”去配总成。配驱动板时，至少要确认驱动板原生支持1920×1080、LVDS、40pin，再继续确认背光控制逻辑，因为这块屏公开资料明确是WLED且带LEDDriver。
配线束时，重点核对40pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是40pinLVDS就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。前半段规格有公开资料支持，后半段是工程上最常见的实际坑。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
15.6寸→1920×1080→LVDS40pin→亮度约450nit→广视角→显示区344.16×193.59附近→外形363.8×215.9×9.8附近→带LEDDriver→宽温型。
这样筛会比只按“15.6寸FHD屏”找更稳，因为MCG156FDLAAQNN-AN20的关键点不只是尺寸和分辨率，还包括LVDS40pin、450nit、工业宽温和带背光驱动这几个组合特征。
