| 友达液晶模组G116HAN01.0 特征信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 友达 |
| 型号名称 | G116HAN01.0 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | - | |
| 适用于 | - | - |
| 典型特征 | - | - |
| 备注信息 | eDP1.2 | - |
| 屏幕尺寸 | 屏幕尺寸 | 11.6寸 |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0445×0.1335 mm | |
| 像素间距(W×H) | 0.1335×0.1335 mm [190PPI] | |

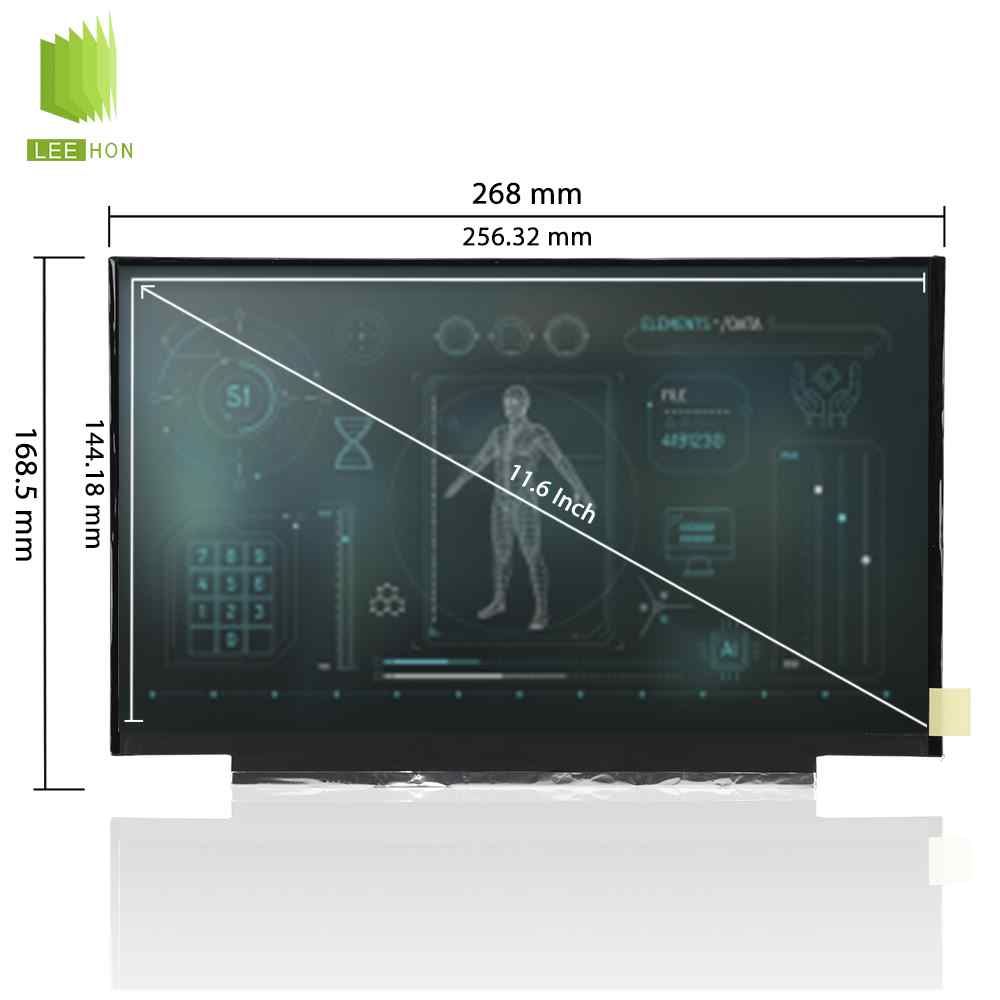

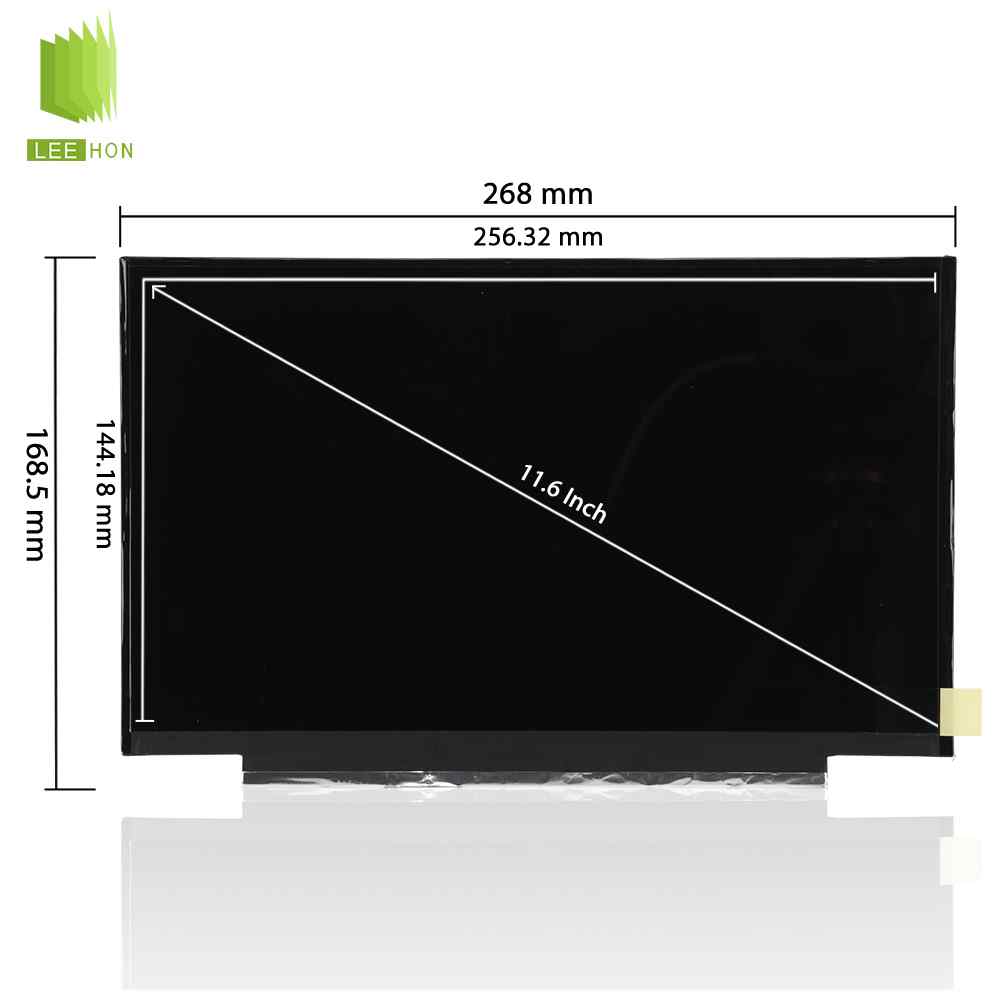

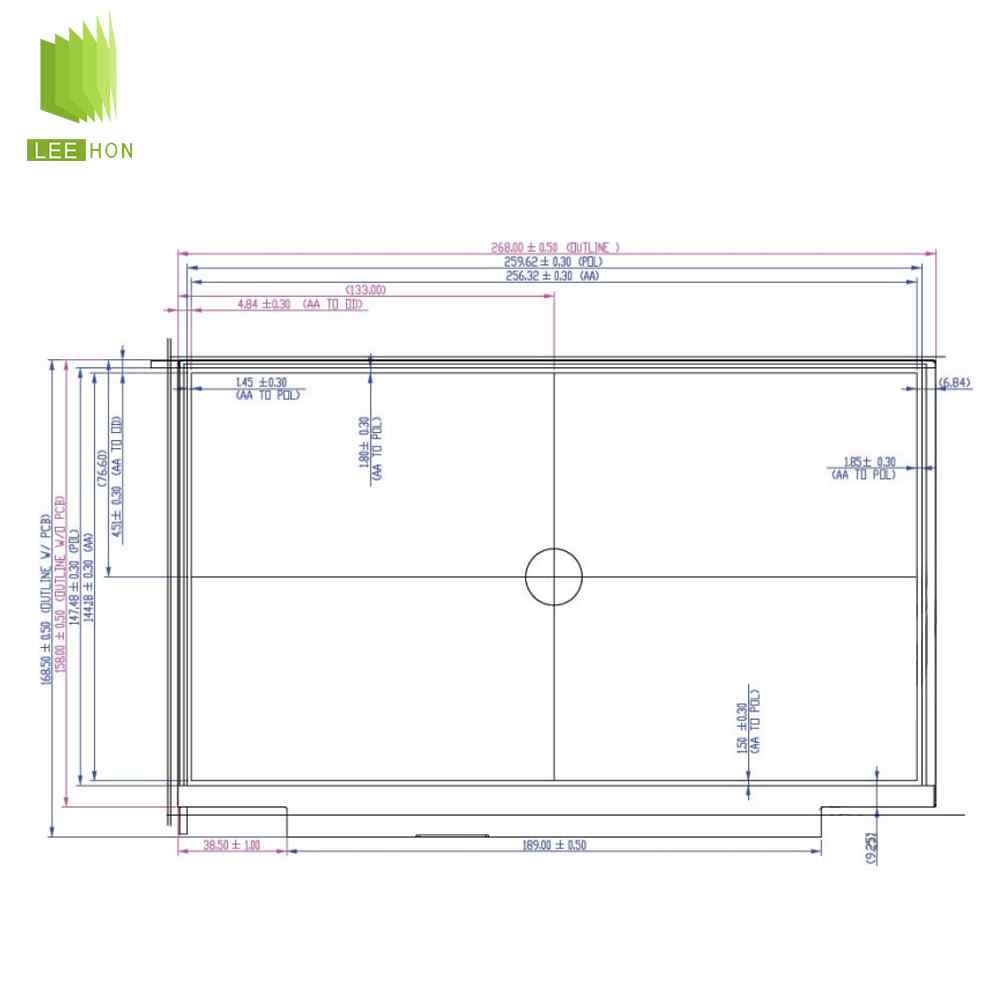

| 结构尺寸 | 显示尺寸(W×H) | 256.32×144.18 mm |
| 可视尺寸(W×H) | - | |
| 外观尺寸(W×H) | 268×168.5 mm | |
| 外观厚度 | 3.0 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:9 (W : H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
| 安装方式 | Without | - |
| 其它特征 | 表面防护 | - |
| 重量 | 200g (Max.) | |
| 表面处理 | Hard coating (3H) | |
| 光学特征-基本信息 | 亮度(cd/m²) | 300 (Typ.) |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
| 最佳角度 | 全视角 | |
| 光学特征-响应速度 | 响应速度 | 25 (Typ.)(Tr+Td) (ms) |
| 色彩性能 | 色温 | 6485K |
| 颜色数量 | 16.7M (8-bit) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.55 |
| sRGB覆盖率 | 0.75 | |
| Adobe RGB覆盖率 | 0.57 | |
| DCI-P3覆盖率 | 0.57 | |
| Rec.2020覆盖率 | 0.41 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | 白场变动 | 1.43 (Max.)(13 points) |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 信号电气 | 电流输入 | 303mA (Typ.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | 1.0W (Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号类型 | eDP (2 Lanes), eDP1.2 | |
| 信号接口 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P30M | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 脚定义 | EDP-30P2L-020A | |
| 背光特征-背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 15K (Min.) | |
| 是否可换 | - | |
| 接口特征-背光 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| WLED 驱动 | 含LED驱动 | |
| 驱动电气 | 电流输入 | - |
| 电压输入 | 5.0/12.0/21.0V (Min./Typ./Max.) | |
| 功耗 | 2.2W (Max.) | |
| 包装特征 | 包装类型 | 纸箱 |
| 片/包装 | 48 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 560×270×417 | |
| 毛重 (Kgs) | 12.5 | |
| 体积(m³) | 0.0631 | |
| 备注 | - | |
| 包装特征-空运卡板 | 包装类型 | 空运卡板 |
| 片/包装 | 864 | |
| 箱数 | 18 | |
| 包装长宽高(mm) | 1150×840×1383 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 1.336 | |
| 包装特征-海运卡板 | 包装类型 | 海运卡板 |
| 片/包装 | 1152 | |
| 箱数 | 24 | |
| 包装长宽高(mm) | 1150×840×1800 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 1.7388 | |
| 包装特征-海运HQ卡板 | 包装类型 | 海运HQ卡板 |
| 片/包装 | 1440 | |
| 箱数 | 30 | |
| 包装长宽高(mm) | 1150×840×2217 | |
| 体积(m³) | 2.1416 | |
G116HAN01.0液晶屏常见问题
Q1：G116HAN01.0 是什么品牌、尺寸、分辨率与面板类型？
A：友达（AUO） 原厂 11.6 英寸 TFT-LCD 模组，采用AHVA 广视角（类 IPS） 面板；分辨率1920×1080（FHD），像素密度 190PPI，16:9 宽屏，无触摸、表面 3H 硬化防刮处理。
Q2：这款屏的亮度、背光、寿命与功耗参数如何？
A：典型亮度300 cd/m²（300 尼特），对比度 800:1；侧入式 WLED 白光背光，内置 LED 驱动，背光寿命≥15000 小时；驱屏电压 3.3V（Typ.），整机典型功耗约 5.5W，适合低功耗嵌入式设备。
Q3：G116HAN01.0 的信号接口、引脚与驱动兼容性？
A：信号接口为eDP 1.2（2 Lane，双通道）、30Pin 端子（1.25mm 间距），8-bit 灰阶、16.7M 色；兼容主流 eDP 驱动板 / 工控主板，不兼容 LVDS 接口，替换时需确认主控输出为 eDP 信号。
Q4：它的可视角度、响应时间、宽温范围与防护特性？
A：全视角89/89/89/88°（Typ., CR≥10），上下左右无明显偏色；响应时间 25ms（Tr+Td）；工作温度 0~+50℃、存储 - 20~+60℃，仅适配室内 / 温和工业环境，非宽温工业级；抗震 / 抗干扰为消费级标准。
Q5：G116HAN01.0 主要应用在哪些设备场景？
A：主打轻薄便携、高清室内显示，典型应用：轻薄笔记本、工控平板 / 手持终端、医疗便携检测设备、车载中控副屏、工业嵌入式显示、自助终端小屏、广告机 / 信息屏等室内低功耗场景。
