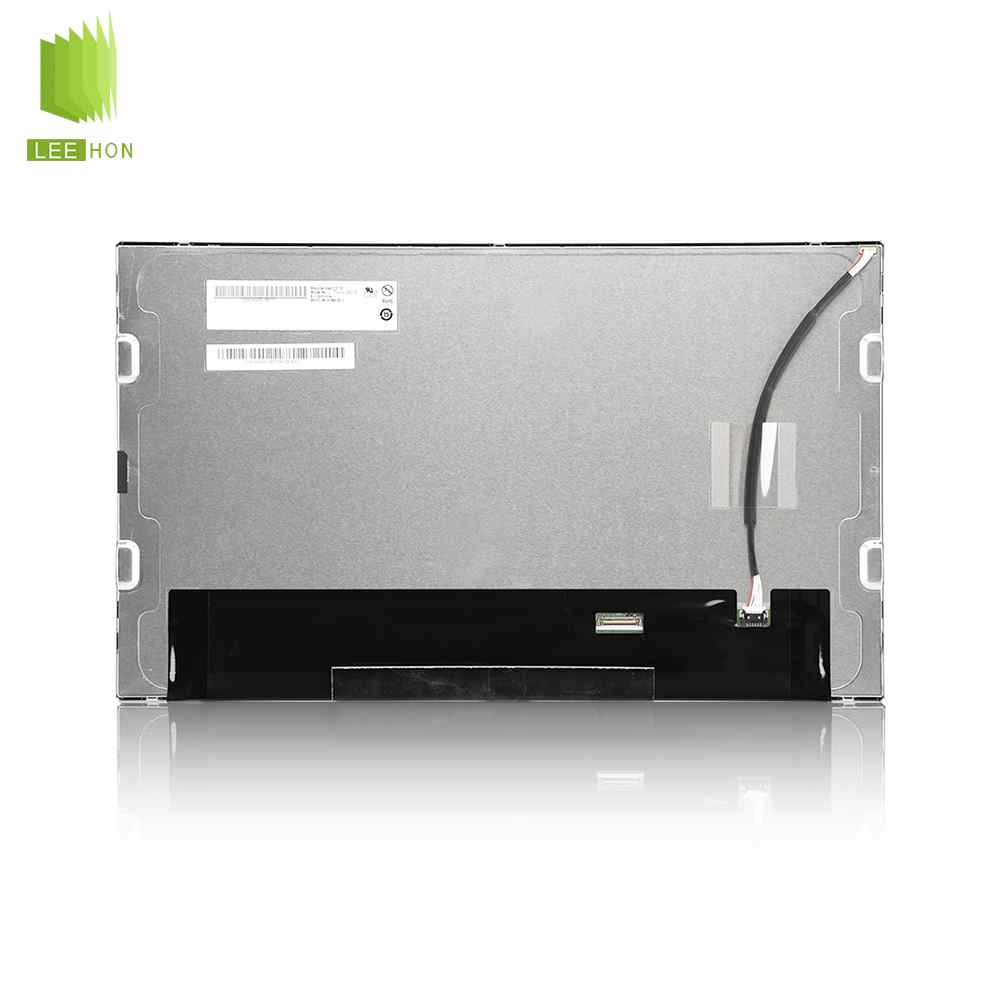

| 友达液晶屏G156HAN02.0 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 友达 |
| 型号 | G156HAN02.0 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 工业、医疗设备 | |
| 对角尺寸 | 15.6" | |
| 型号别名 | AUO30ED | |
| 典型特征 | sRGB，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，表面雾面 | |
| 应用环境 | 存储温度 | -20 ~ 70 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 像素特征 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.05975×0.17925 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.17925×0.17925 (H×V) [141PPI] | |

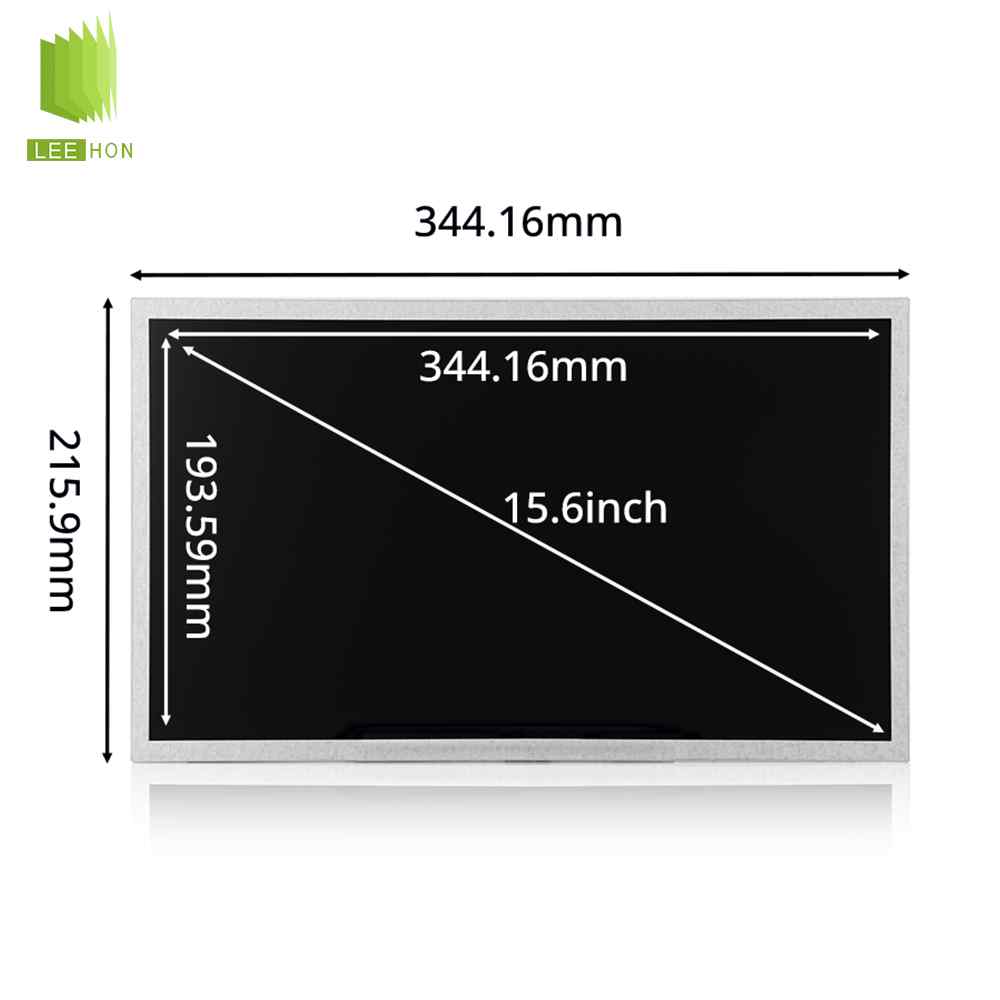

| 结构尺寸 | 显示区域(mm) | 344.16(H) × 193.59(V) |
| 开口区域(mm) | 347.06(H) × 196.49(V) | |

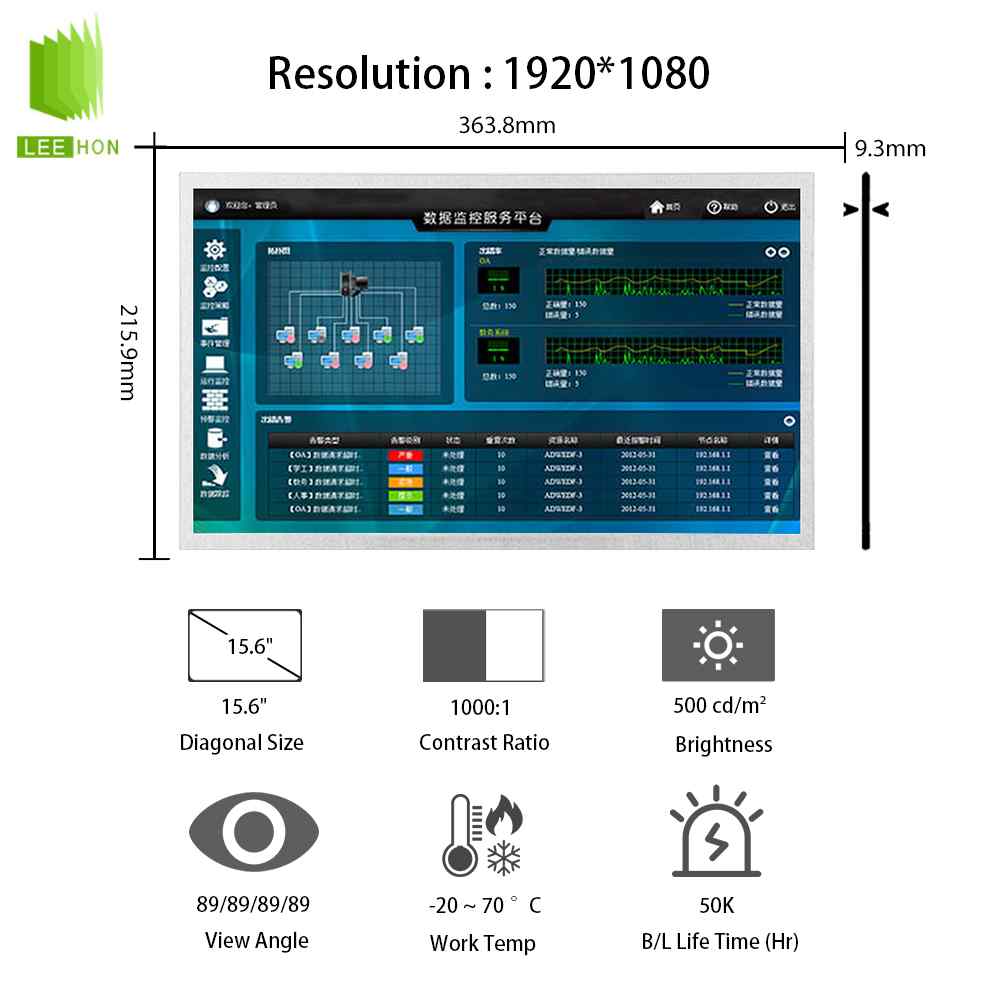

| 外观尺寸(mm) | 363.8(H) × 215.9(V) | |
| 外观厚度(mm) | 8.8±0.5 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 600/660g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
| 光学详情-色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 光学详情-1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.76 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 9.09W (Typ.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 240/290mA (Typ./Max.) | |
| 功率消耗 | 0.79/0.98W (Typ./Max.) | |
| 信号类型 | - | eDP (2 Lanes) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | I-PEX |
| 型号 | 20455-030E-76B | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | EDP-30P2L-020A | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | - | |
| 光源位置 | 侧入式光源 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.69A (Typ.) | |
| 功率消耗 | 8.3/10.4W (Typ./Max.) | |
常见问题
这是一款15.6英寸、1920×1080、500亮度、eDP30pin、广视角的工业液晶屏，属于比较典型的FHD全高清标准高亮工控屏，更适合室内高环境光和一般工业设备。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、工控一体机、嵌入式控制终端、室内信息显示设备。这块屏公开资料显示为15.6寸、1920×1080、500cd/m²、89/89/89/89广视角、AHVA/NormallyBlack，所以它比普通低亮室内屏更适合多人查看和环境光偏强的场景。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮要求特别强的场景，因为这块屏亮度大约500nit，还不是1000nit以上那类真正高亮户外屏。它也不适合只有LVDS输出的旧平台，因为公开资料显示它采用的是eDP30pin（2lanes），输入电压约3.3V。另外，它的公开工作温度常见写法是-10~60℃，如果项目要跑更严苛的宽温环境，也要提前确认。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。G156HAN02.0是15.6寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。
再核对接口类型、针数和供电。公开资料显示它采用eDP30pin，2lanes，3.3V，这一步最关键，因为很多人会先看尺寸和分辨率，最后才发现主板接口不匹配。
然后看亮度、视角和显示模式。这块屏约500nit、1000:1、89/89/89/89、AHVA/NormallyBlack，说明它是广视角方案，侧看一致性会比TN屏更好。
最后看显示区和外形尺寸。它的显示区约344.16×193.59mm，外形约363.8×215.9mm，替代时前框开窗、安装孔位和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看15.6寸FHD，不看接口类型。这个尺寸里既有LVDS，也有eDP，G156HAN02.0的公开资料明确更偏eDP30pin方案。
第二点，是只看“都是eDP”，不继续核对30pin、2lanes、3.3V和具体线序。实际项目里白屏、花屏、背光异常，很多都不是屏坏，而是板卡和线束没对准。这里前半段是公开规格，后半段是工业项目里常见的工程经验判断。
第三点，是忽略背光带Driver。公开资料显示这块屏是WLED50KHours，WithLEDDriver，所以替代时不能只看逻辑接口，背光控制逻辑也要一起确认。
第四点，是忽略同系列版本差异。G156HAN02系列后缀很多，像.1、.3这类同系列产品在接口和温度范围上就可能不同，不能只看前半段型号。这个提醒属于更稳妥的工程做法。

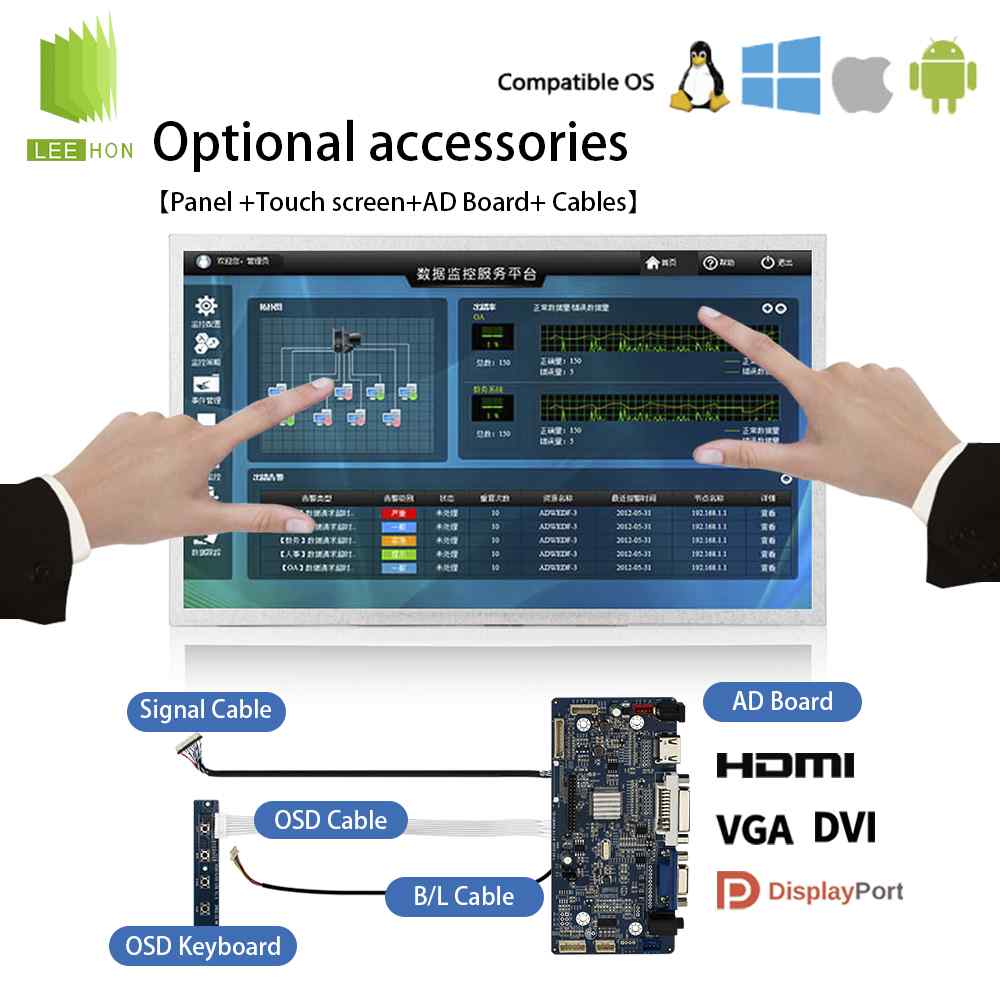

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约344.16×193.59mm，外形约363.8×215.9mm，不能只按“15.6寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1920×1080、eDP30pin、2lanes、3.3V，再继续确认背光控制逻辑。因为这块屏公开资料明确是eDP，而且带LEDDriver。
配线束时，重点核对30pineDP座子型号、针脚定义、供电脚、AUX通道、背光控制、屏蔽接地、排线方向。不要默认“同是30pin就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
15.6寸→1920×1080→eDP30pin→2lanes→3.3V→广视角→亮度约500nit→显示区344.16×193.59附近→外形363.8×215.9附近→带LEDDriver。
这样筛会比只按“15.6寸FHD屏”找更稳，因为G156HAN02.0的关键点不只是尺寸，还包括eDP30pin、500nit、广视角和带背光驱动这几个组合特征。
