N156HAN01.2是一块15.6英寸FHD轻薄型AUODisplay+液晶模组，核心参数是1920×1080、2LaneeDP1.2、30pin、3.3V逻辑供电、350nit典型亮度、800:1对比度、NormallyBlack、Anti-Glare表面、LED背光并内置驱动电路；N156HAN01.2更适合笔电式终端、室内工业机器、轻薄工控显示器和设备操作屏，不适合直接替代LVDS屏，也不适合当成户外高亮宽温工业屏使用。
| AUO友达N156HAN01.2LCD液晶屏核心参数表 | |||||
| 参数项目 | 参数内容 | ||||
| 品牌 / 厂商 | AUO 友达 | ||||
| 型号 | N156HAN01.2 | ||||
| 规格版本 | rev. 0.2 | ||||
| 规格状态 | Preliminary Specifications | ||||
| 屏幕尺寸 | 15.6 英寸 | ||||
| 显示类型 | Color Active Matrix TFT-LCD | ||||
| 分辨率 | 1920 × 1080，FHD | ||||
| 显示比例 | 16:09 | ||||
| 像素排列 | R.G.B. Vertical Stripe | ||||
| 显示模式 | Normally Black | ||||

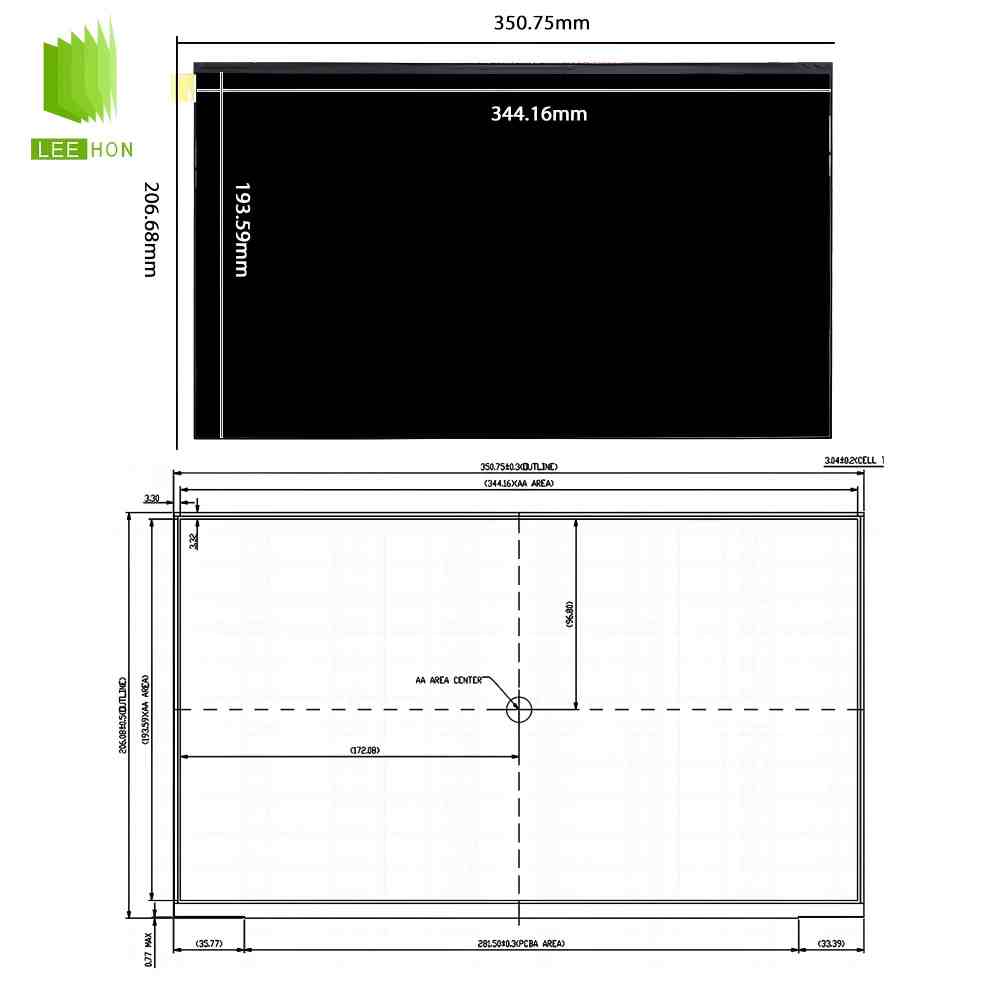

| 显示区域 | 344.16 × 193.59 mm | ||||
| 像素间距 | 0.17925 × 0.17925 mm | ||||
| 典型亮度 | 350 cd/m² | ||||
| 最小亮度 | 280 cd/m² | ||||
| 对比度 | 800:1 Typ. | ||||
| 响应时间 | 25 ms Typ.，35 ms Max. | ||||
| 色彩 | 16.7M colors，RGB 6-bits + HiFRC | ||||
| 色域 | NTSC 45% | ||||
| 表面处理 | Anti-Glare | ||||
| 玻璃厚度 | 0.4 mm | ||||
| 接口类型 | 2 Lane eDP 1.2 | ||||
| 逻辑供电 | 3.3V Typ. | ||||
| LCD 功耗 | 0.88W Typ. | ||||
| LED 背光功耗 | 3.6W Max. | ||||
| 背光类型 | LED backlight with driving circuit design | ||||
| 工作温度 | 0℃ ~ +60℃ | ||||
| 存储温度 | -20℃ ~ +60℃ | ||||
| 重量 | 455g Max. | ||||
| RoHS | RoHS Compliance | ||||
| 适用方向 | Notebook style personal computer、industrial machine | ||||

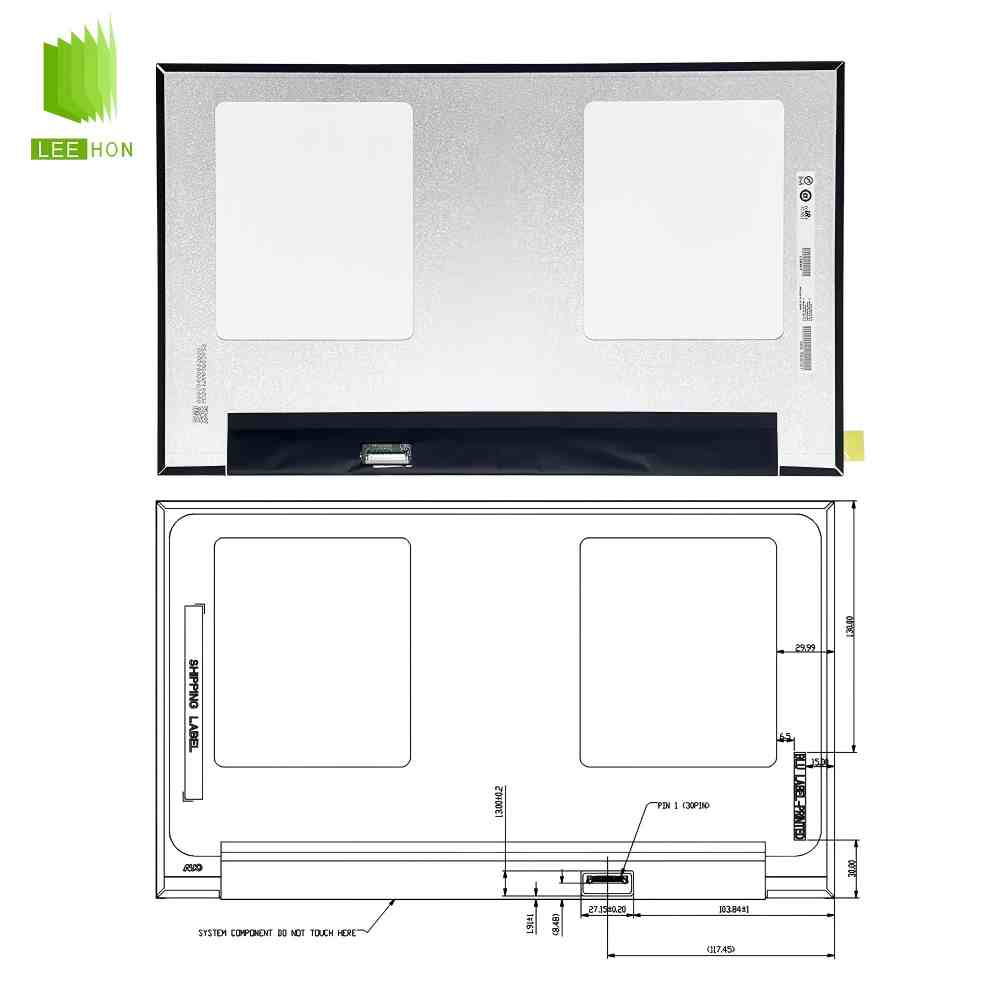

| 结构尺寸参数 | |||||
| 项目 | Min. | Typ. | Max. | ||
| 长度 | 350.45 mm | 350.75 mm | 351.05 mm | ||
| 宽度 | 205.58 mm | 206.08 mm | 206.58 mm | ||
| 厚度 | - | 3.04 ± 0.2 mm | - | ||
| 光学参数表 | |||||
| 参数项目 | Min. | Typ. | Max. | 单位 | |
| 白场亮度 | 280 | 350 | - | cd/m² | |
| 水平视角 Right | 80 | 85 | - | degree | |
| 水平视角 Left | 80 | 85 | - | degree | |
| 垂直视角 Upper | 80 | 85 | - | degree | |
| 垂直视角 Lower | 80 | 85 | - | degree | |
| 对比度 | 700 | 800 | - | - | |
| 响应时间 | - | 25 | 35 | ms | |
| Crosstalk | - | - | 4 | % | |
| 5点亮度均匀性 | - | - | 1.25 | - | |
| 13点亮度均匀性 | - | - | 1.6 | - | |
| NTSC | - | 45 | - | % | |
| 电气参数表 | |||||
| 参数项目 | 符号 | Min. | Typ. | Max. | 单位 |
| 逻辑 / LCD 驱动电压 | VDD | 3 | 3.3 | 3.6 | V |
| VDD 功耗，mosaic pattern | PDD | - | 0.88 | - | W |
| IDD 电流，mosaic pattern | IDD | - | - | 267 | mA |
| VDD 功耗，R/G/B pattern | PDD | - | 1.32 | 1.584 | W |
| IDD 电流，R/G/B pattern | IDD | - | 400 | 480 | mA |
| Inrush Current | IRush | - | - | 2000 | mA |
| Peak Current | Ipeak | - | - | 1500 | mA |
| VDD 纹波 | VDDrp | - | - | 100 | mVp-p |
| 背光参数表 | |||||
| 参数项目 | 参数内容 | ||||
| 背光结构 | LED Backlight，带驱动电路 | ||||
| 背光功耗 | 3.6W Max. | ||||
| LED 寿命 | 30,000 hours | ||||
| 背光输入电压 VLED | 5V Min. / 12V Typ. / 21V Max. | ||||
| 推荐背光输入电压 | 12V | ||||
| LED Enable 高电平 | 2.5V ~ 5.5V | ||||
| LED Enable 低电平 | ≤0.5V | ||||
| PWM 高电平 | 2.5V ~ 5.5V | ||||
| PWM 低电平 | ≤0.5V | ||||
| PWM 频率 | 200Hz Min. / 2KHz Typ. / 20KHz Max. | ||||
| PWM Duty | 5% ~ 100% | ||||
| 调光模式 | DC dimming mode | ||||
| 接口与连接器参数 | |||||
| 项目 | 参数内容 | ||||
| 接口类型 | 2 Lane eDP 1.2 | ||||
| 连接器厂家 | Starconn | ||||
| 模组端连接器 | STC 300E30-1010RA-G3 或兼容型号 | ||||
| 对插连接器 | IPEX 20704-030T-13 或兼容型号 | ||||
| 接口针脚 | 30pin | ||||
| eDP Lane | Lane0、Lane1 | ||||
| 辅助通道 | AUX_CH_P / AUX_CH_N | ||||
| HPD | 支持 | ||||
| 背光控制 | BL_Enable、BL_PWM_DIM | ||||
| 背光电源脚 | BL_PWR | ||||
| LCD 逻辑电源脚 | LCD_VCC | ||||
| 可靠性测试参数 | |||||
| 测试项目 | 条件 | ||||
| 温湿度偏压 | 40℃，90%RH，300h | ||||
| 高温工作 | 60℃，Dry，300h | ||||
| 低温工作 | 0℃，300h | ||||
| 高温存储 | 60℃，300h | ||||
| 低温存储 | -20℃，300h | ||||
| 冷热冲击 | -20℃ 30min ↔ 60℃ 30min，100 cycles | ||||
| 振动测试 | 1.5G，10–500Hz Random，XYZ 各 30min | ||||
| 机械冲击 | 220G，Half-sine，2ms，±X/±Y/±Z | ||||
| ESD 接触放电 | ±8KV，Operation，Class B | ||||
| ESD 空气放电 | ±15KV，Operation，Class B | ||||
| MTBF，不含 LED | 30,000 hours，90% confidence level | ||||
| 选型重点简表 | |||||
| 选型维度 | 需要重点确认 | ||||
| 主板接口 | 必须支持 2 Lane eDP 1.2 | ||||
| 屏线 | 30pin eDP，需核对 Lane、AUX、HPD、BL_PWR、BL_PWM_DIM | ||||
| 背光 | 屏内带驱动，推荐 12V 背光输入 | ||||
| 亮度 | 350nit，适合室内或受控光环境 | ||||
| 温区 | 0~60℃，不属于超宽温户外屏 | ||||
| 触摸 | 规格书未定义为触摸一体屏，触摸需外配 | ||||
| 结构 | 15.6 英寸轻薄结构，厚度约 3.04±0.2mm | ||||
| 替代风险 | 不能直接替代 LVDS、MIPI、RGB 接口屏 | ||||
常见问题
Q1：这块N156HAN01.2更像笔记本电脑屏，还是传统厚工控屏？
A：更接近笔电式轻薄屏+工业设备显示屏的路线。规格书明确写到它用于notebookstylepersonalcomputerandindustrialmachine，厚度为3.04±0.2mm，重量最大455g，所以它适合轻薄整机、室内工控终端、设备显示器，不是那种厚重高亮宽温工业屏。
Q2：客户主板是LVDS输出，能不能直接点亮这块屏？
A：不能直接点。N156HAN01.2的输入信号是eDPEmbeddedDisplayPort，电气接口为2LaneeDP1.2，不是LVDS、RGB、MIPI。项目如果原来是LVDS主板，就要重新确认eDP驱动板、屏线和EDID/时序支持。
Q3：采购第一次核规格，哪些参数最应该先问清楚？
A：先卡住这几个：15.6英寸、1920×1080、2LaneeDP1.2、30pin、3.3VVDD、350nit典型亮度、344.16×193.59mm显示区、350.75×206.08mm典型外形、0~60℃工作温度、-20~60℃存储温度。这些信息能快速判断主板、屏线、前框开窗、亮度需求和使用环境是否匹配。
Q4：为什么同样是15.6寸FHD，替代N156HAN01.2还是容易出错？
A：因为真正决定能不能替代的不是15.6寸和1920×1080，而是eDPlane数、30pin定义、厚度、背光电源和亮度等级。规格书显示它是2LaneeDP1.2，背光电源推荐典型12V，VLED允许范围是5~21V，PWM频率范围200Hz~20kHz；如果替代屏接口或背光控制不同，原方案通常不能直接沿用。
Q5：配驱动板和屏线时，工程最先卡哪一关？
A：先卡30pineDP线序。规格书给出了连接器和2Lanepinassignment：Lane1、Lane0、AUX、HPD、LCD_VCC、BL_Enable、BL_PWM_DIM、BL_PWR都在同一个30pin接口里；屏线不能只看“30pin能插”，必须核对lane定义、供电脚、背光脚和连接器方向。
Q6：如果项目要加触摸，能不能默认这块屏自带触摸？
A：不能默认。规格书描述的是TFT-LCDModule+LEDbacklightsystem，没有把触摸作为固定配置写入主规格。项目要触摸时，应按344.16×193.59mm显示区和350.75×206.08mm典型外形单独匹配电容触摸、盖板开窗、FPC出线方向和贴合厚度。
Q7：杭州立煌科技能不能咨询N156HAN01.2这类15.6寸友达屏？

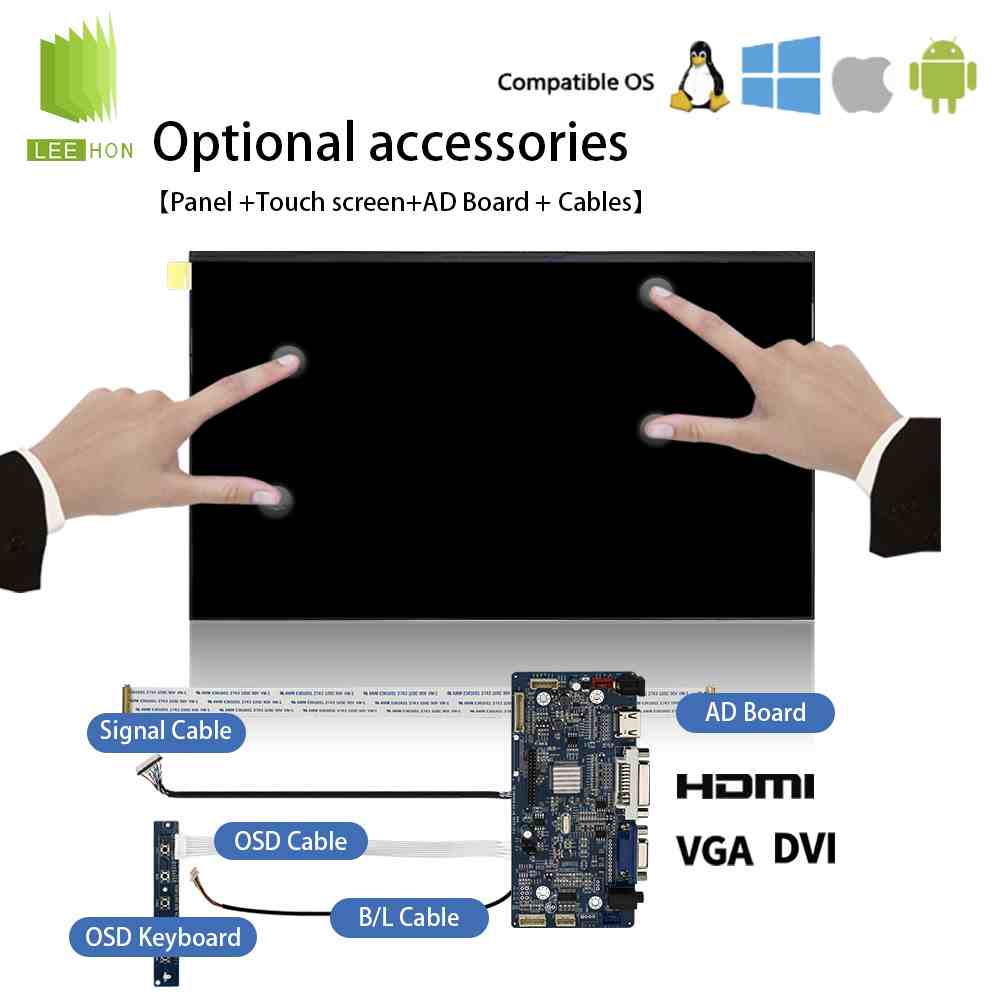

A：可以，立煌科技作为友达液晶屏代理渠道，但要让他们按N156HAN01.2规格书精确确认。杭州立煌科技相关页面有友达15.6寸液晶屏分类，并且其lcd-expert页面写到长期代理销售AUO友达15.6寸工业液晶显示屏、液晶模组面板和LCD解决方案，可配套驱动板、触摸屏等。实际沟通时建议重点问N156HAN01.2是否有货、是否可替代、eDP30pin屏线、驱动板、触摸方案和后续供货周期。
Q8：这个型号量产时最容易忽略什么？
A：有几个细节很关键：
第一，规格书是PreliminarySpecifications，项目定型前要确认最终版规格；
第二，背光寿命定义为30,000小时，不是50K小时路线；
第三，操作注意事项里明确要求插拔连接器前断电、避免静电、不要扭曲弯折模组、固定画面建议用屏保或周期性切换内容。这些都会影响量产稳定性。
