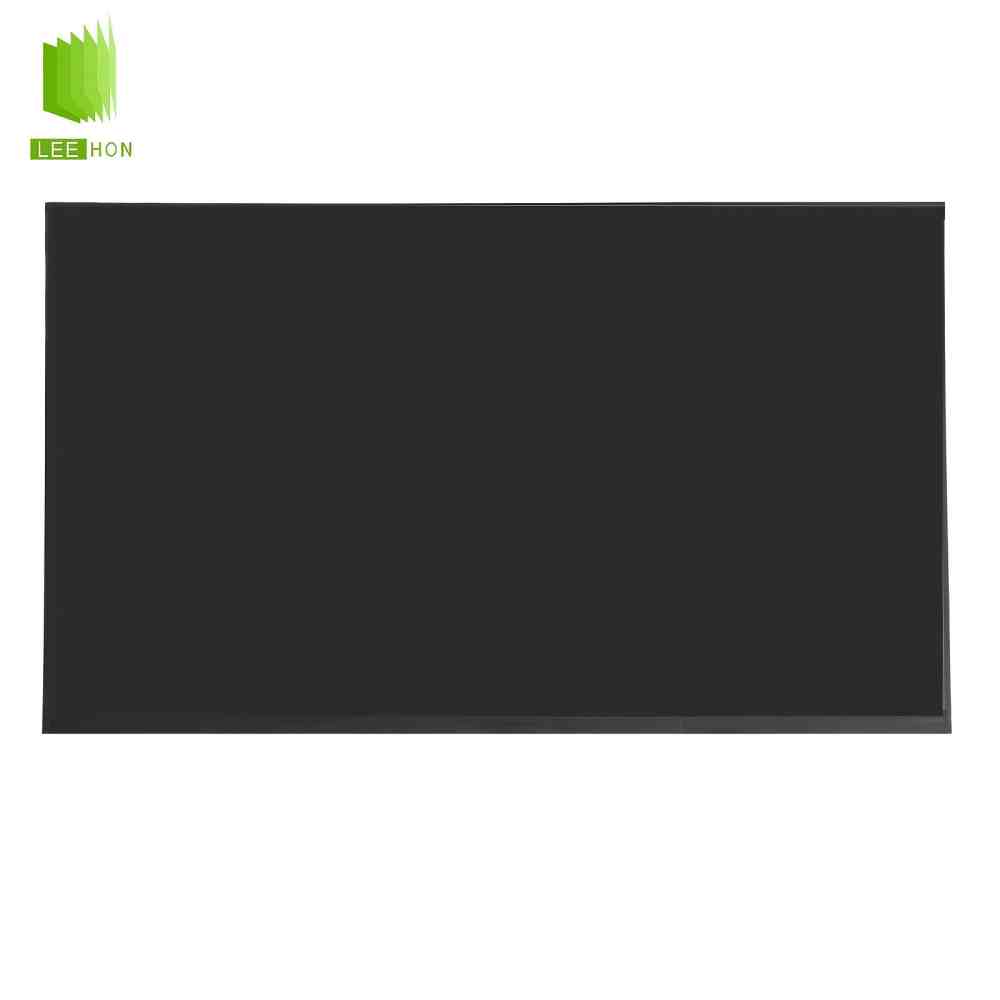

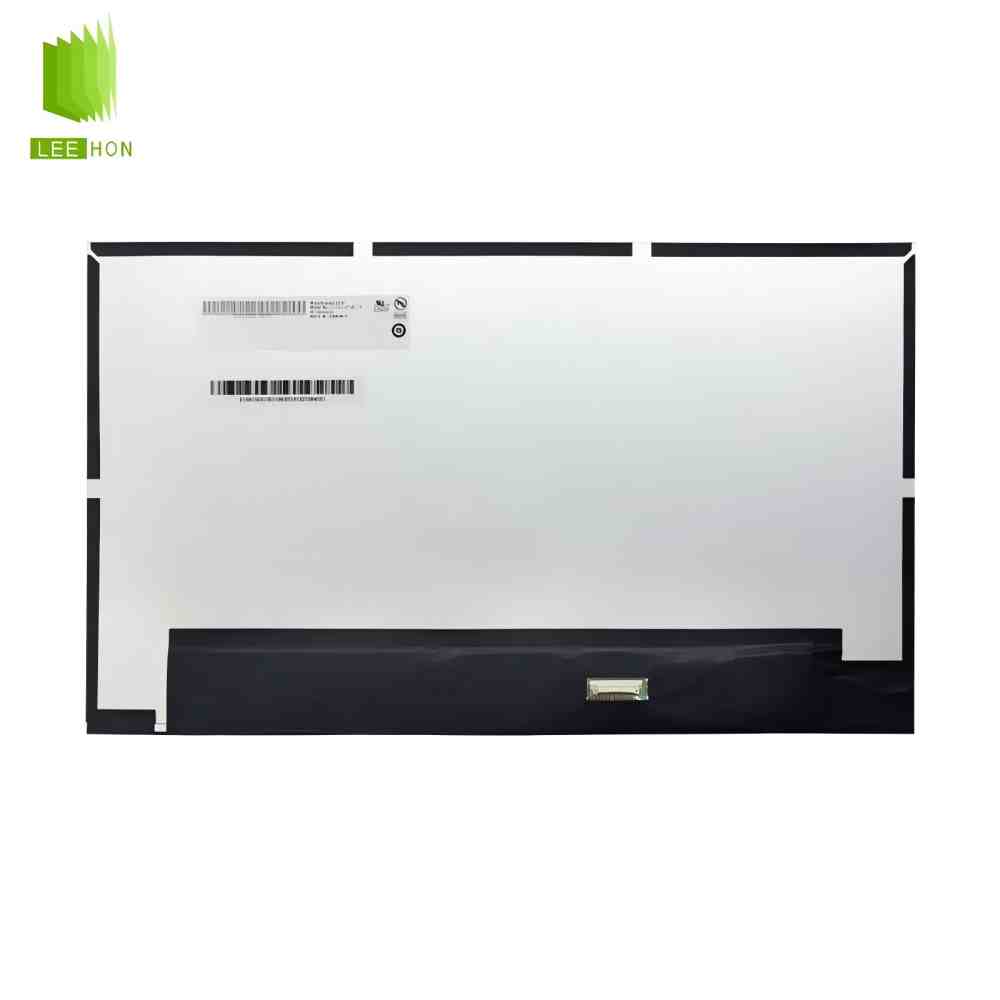

| 友达液晶模组G156HAN05.1详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G156HAN05.1 | |
| 面板尺寸 | 15.6英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 备注信息 | - | eDP1.3 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.05975×0.17925 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.17925×0.17925 mm (H×V) [141PPI] | |
| 结构尺寸 | 显示区域 | 344.16×193.59 mm (H×V) |
| 可视区域 | - | |
| 外观尺寸 | 350.66×205.24 mm (H×V) | |
| 外观厚度 | 3.0/5.4 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | 薄屏 (PCBA弯折, 厚度≤3.0mm) | |
| 安装孔位 | - | Without |
| 其它特征 | 重量 | 380g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 300 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.60 (Typ./Max.)(13 points) | |
| 1931色域 | NTSC比值 | 0.78 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.8 | |
| DCI-P3覆盖率 | 0.81 | |
| Rec.2020覆盖率 | 0.58 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率消耗 | - | 4.4W (Max.) |
| 背光特征 | 灯管类型 | WLED |
| 数量 | - | |
| 灯管寿命 | 15K (Min.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 5.0/12.0/21.0V (Min./Typ./Max.) |
| 电流输入 | - | |
| 功耗 | 3.65W (Max.) | |
| 信号系统 | - | eDP (2 Lanes), eDP1.3 |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 250mA (Max.) | |
| 功耗 | 0.75W (Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | I-PEX |
| 型号 | 20682-030E-02 | |
| 脚间距 | 0.4 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | EDP-30P2L-020I | |
G156HAN05.1液晶屏常见问题
Q1：G156HAN05.1 基础定位与核心分辨率？
A：友达 15.6 英寸工业级 a-Si TFT-LCD，标准 1920×1080 FHD、60Hz，是 G156HAN05.0 的优化升级版本。
Q2：这款屏亮度、对比度与温区参数？
A：典型高亮 1000cd/m²，升级高对比度，延续工业宽温设计，高低温工况稳定性、画面均匀度优于 05.0 版本。
Q3：接口与硬件适配规格是什么？
A：沿用 30Pin 双通道 8bit LVDS 接口，兼容通用锁扣连接器；逻辑供电 3.3V，背光驱动适配同系列常规工控板。
Q4：主要适用哪些终端场景？
A：主打户外高亮工控一体机、特种车载显示、户外广告终端、工业嵌入式触控设备、强光可视仪器屏幕。
Q5：能否直接替换 G156HAN05.0/04 系列？
A：接口、分辨率、引脚定义兼容可直代；仅需微调驱动端伽马、亮度参数，无需改动排线与供电硬件。
