| 友达屏幕总成G156HAB02.4 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G156HAB02.4 | |
| 屏幕类型 | a-Si TFT-LCD , 屏幕总成 | |
| 其它名称 | - | |
| 屏幕尺寸 | 15.6寸 | |
| 适用于 | 工业 | |
| 最大额定 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 带触摸屏，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装 eDP1.2 |
| 备注信息 | - | eDP1.2 |

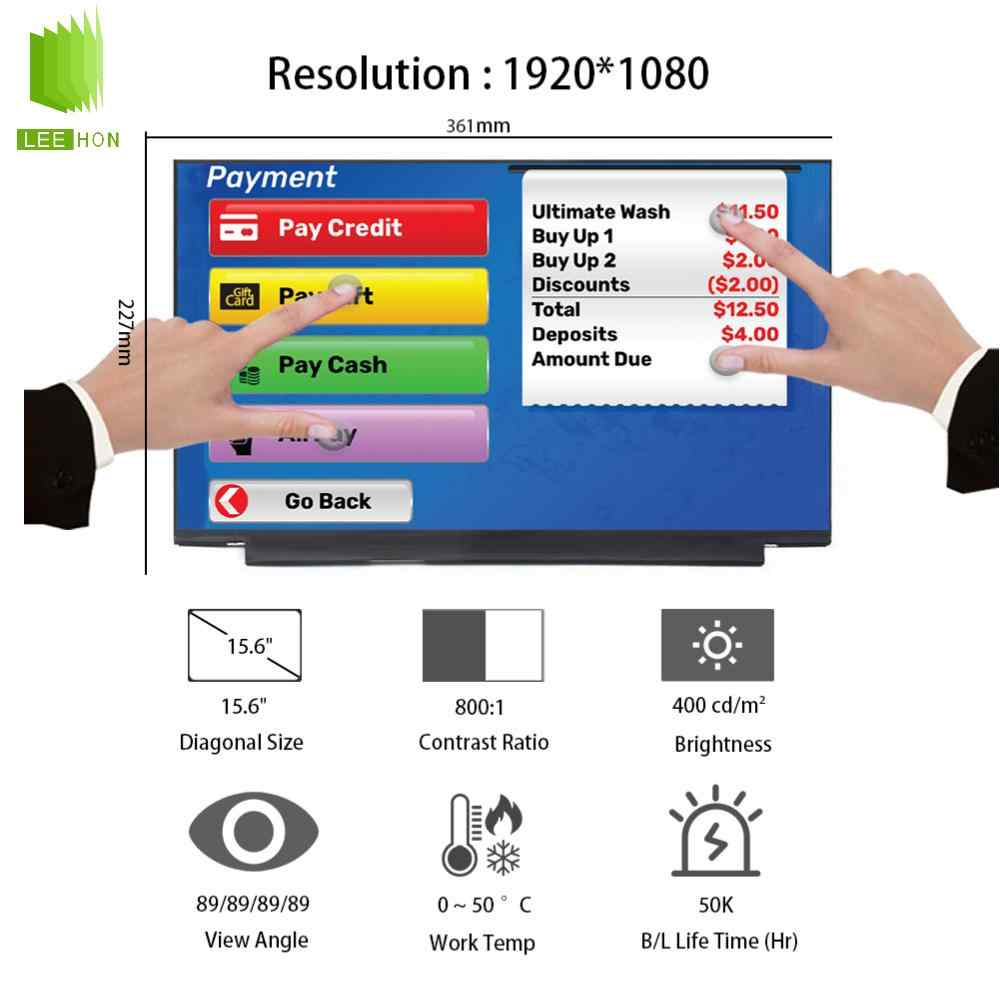

| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.05975×0.17925 mm | |
| 像素间距(W×H) | 0.17925×0.17925 mm [141PPI] | |

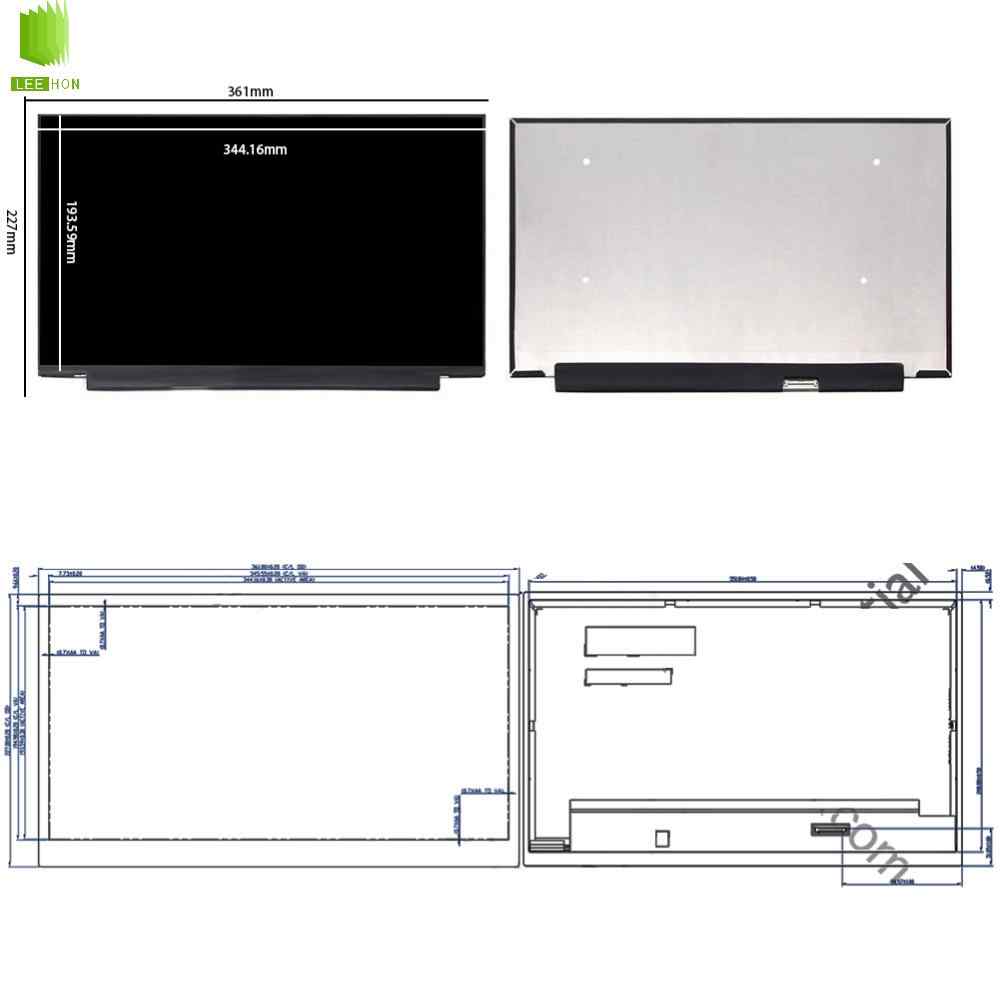

| 物理尺寸 | 显示尺寸 | 344.16(W)×193.59(H) mm |
| 外观尺寸 | 361(W)×227(H) mm | |
| 可视尺寸 | 345.55(W)×194.98(H) mm | |
| 外观厚度 | 5.65/7.75 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观样式 | - | |
| 触摸屏幕 | 触摸技术 | On-Cell Touch |
| 信号接口 | 包含在屏信号接口中 | |
| 控制器 | 含有控制器 | |
| 信号类型 | USB | |
| 同时触点 | 10点触摸 | |
| 操作系统 | Win7, Win8, Win10 | |
| 安装方式 | Without | - |
| 其它细节 | 重量 | 810g (Max.) |
| 表面处理 | Hard coating (5H) | |
| 表面防护 | 带盖板 | |
| 光学详情 | 亮度(cd/m²) | 400 (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.49 |
| sRGB覆盖率 | 0.68 | |
| Adobe RGB覆盖率 | 0.51 | |
| DCI-P3覆盖率 | 0.51 | |
| Rec.2020覆盖率 | 0.36 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 8.26W (Max.) |
| 信号电气 | 输入电流 | 0.22A (Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 0.8W (Max.) | |
| 信号接口 | eDP (2 Lanes), eDP1.2 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | I-PEX |
| 型号 | 20765-040E-11A | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | - | |
| 功率消耗 | 6.8W (Max.) | |
常见问题
这是一款15.6英寸、1920×1080、400亮度、eDP40pin、广视角、带On-Cell触控的工业显示模组，核心特点是FHD全高清+触显一体+结构更偏整机集成。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、自助终端、嵌入式控制设备、需要直接做触控交互的整机项目。这块屏公开资料显示为15.6寸、1920×1080、400cd/m²、IPS、eDP40pin，而且是On-CellTouchAssembly，所以它不是单纯裸LCD，更适合本身就要做触控显示一体化的设备。
Q2：不适合什么场景？
它不太适合只想换一块纯显示屏、不需要触控层的老项目，因为这块屏本身就是Assembly，并带On-CellTouch，配套思路和普通裸屏不一样。它也不太适合只有LVDS输出的老平台，因为公开资料明确它走的是eDP、40pin。另外，它也不属于高亮户外屏路线，公开亮度大约400nit，更适合室内或一般高环境光场景，不是强日照直射场景。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。G156HAB02.4是15.6寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。
再核对接口、针数和连接器。这块屏公开资料显示是eDP40pin，而且Panelook还能关联到I-PEX20765-040E-11A这类连接器信息，所以驱动板和线束不能按LVDS屏的思路去配。
然后看亮度、视角和模组形态。它约400nit、800:1、IPS/广视角，并且是Assembly，这说明它更像可直接集成到整机前端的显示模组，而不是单纯裸屏。
最后看显示区和触控一体化结构。公开资料可见其显示区约344.16×193.59mm，做项目时要连同触控层、玻璃开窗、边框遮蔽、FPC出口方向一起核，不能只盯着液晶区。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是把它当成普通15.6寸FHD裸屏去替。实际上这块屏公开资料明确是Assembly+On-CellTouch，如果原机是裸LCD+外挂触摸方案，替代时结构、排线和控制方式都可能对不上。
第二点，是只看“都是15.6寸FHD”，不继续看接口是不是eDP40pin。这个尺寸里既有LVDS，也有eDP，G156HAB02.4明确是eDP40pin。
第三点，是忽略同系列版本差异。公开结果里还能看到G156HAB02.0、G156HAB02.2、G156HAB02.6等版本，同系列不代表完全通用，亮度、触控形态、配套方式都可能不同。
第四点，是忽略触控一体屏的整机适配逻辑。这类屏替代时，很多问题不是“屏点不亮”，而是触控排线、玻璃边界、前框结构、USB/I2C触控通讯没一起核准。这一条是基于触显一体项目的常见工程经验做的判断。

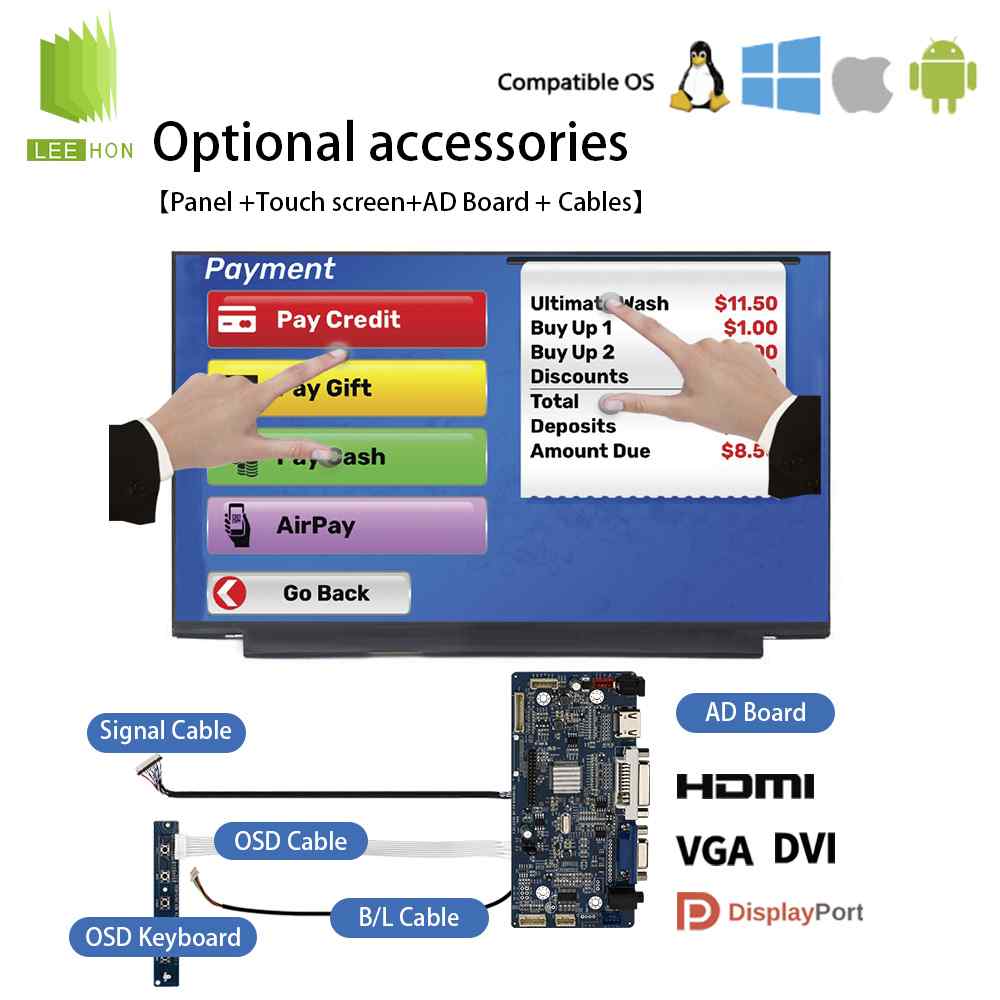

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，这块屏本身已经是On-CellTouch方案，所以重点不是再额外挂一层触摸，而是先确认触控接口协议、控制板兼容性、FPC出口方向、整机前框开窗和玻璃遮蔽边界。如果项目原来是“裸屏+另配电容触摸”，换成这类一体屏时最容易在结构和通讯上出错。
配驱动板时，至少要确认驱动板原生支持1920×1080、eDP、40pin，不能按LVDS屏的方式选板。Panelook公开信息已经明确这块屏属于eDP40pin路线。
配线束时，重点核对40pineDP座子型号、针脚定义、供电脚、AUX通道、背光控制、屏蔽接地、排线方向。另外，因为公开资料直接关联到了I-PEX20765-040E-11A，所以连接器型号不能想当然。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
15.6寸→1920×1080→eDP40pin→IPS/广视角→亮度约400nit→On-CellTouch/Assembly→显示区344.16×193.59附近。
这样筛会比只按“15.6寸FHD屏”找更稳，因为G156HAB02.4的关键点不只是尺寸和分辨率，还包括eDP40pin、触显一体、IPS广视角这几个组合特征。
