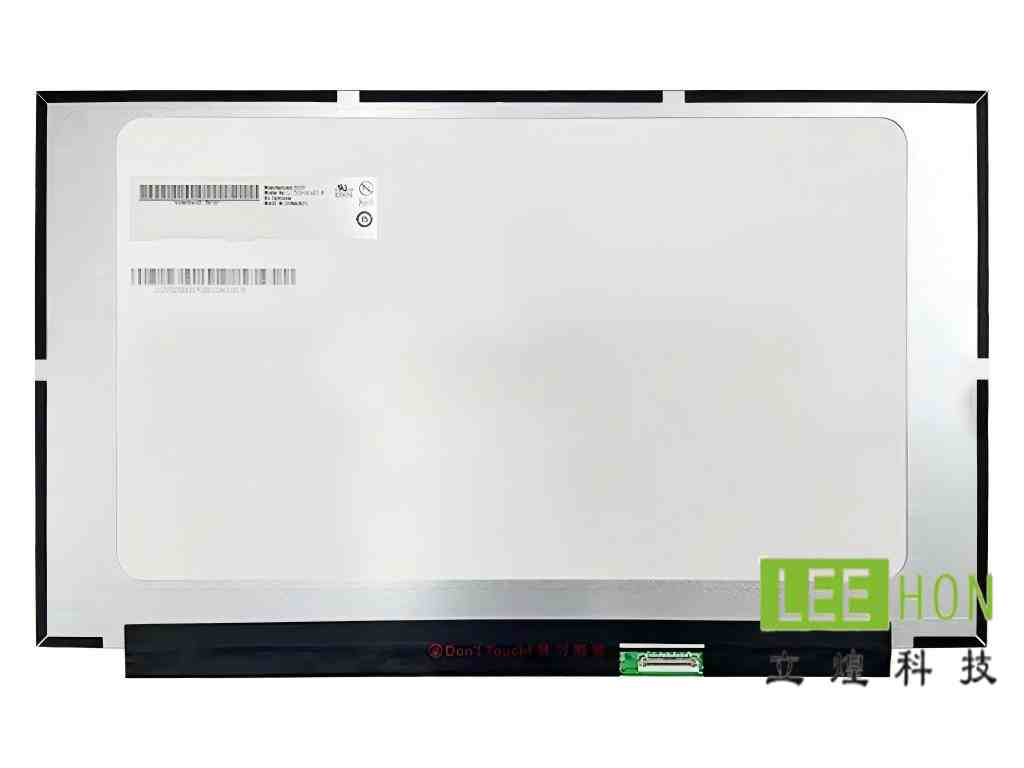

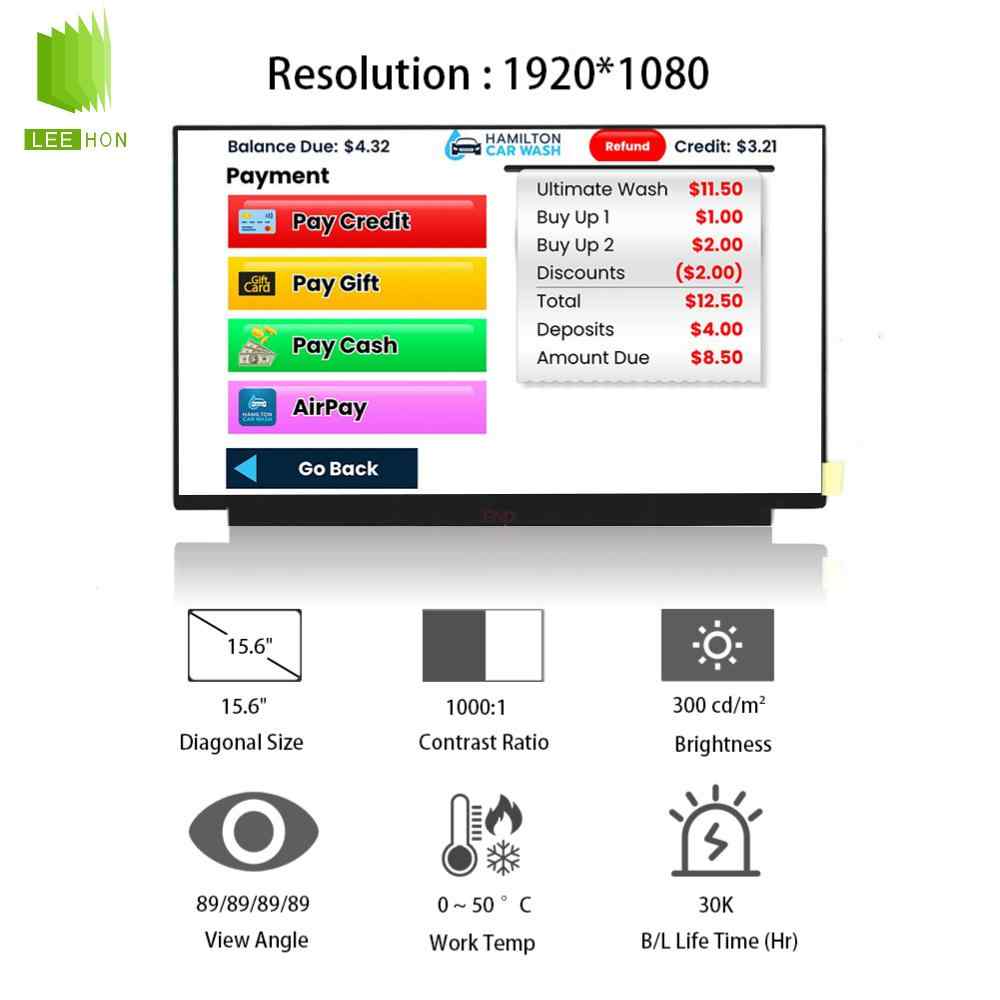

| 友达15.6寸LCD工业液晶模组G156HAN03.0详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G156HAN03.0 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | AUO30ED | |
| 屏幕尺寸 | 15.6寸 | |
| 适用于 | 工业、医疗 | |
| 典型特征 | 白光LED背光，含LED驱动器，端子倒装，表面雾面 eDP1.2白光LED背光，含LED驱动器，端子倒装，表面雾面 eDP1.2 | |
| 最大额定 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 备注信息 | 备注 | eDP1.2 |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.05975×0.17925 mm | |
| 像素间距(W×H) | 0.17925×0.17925 mm [141PPI] | |

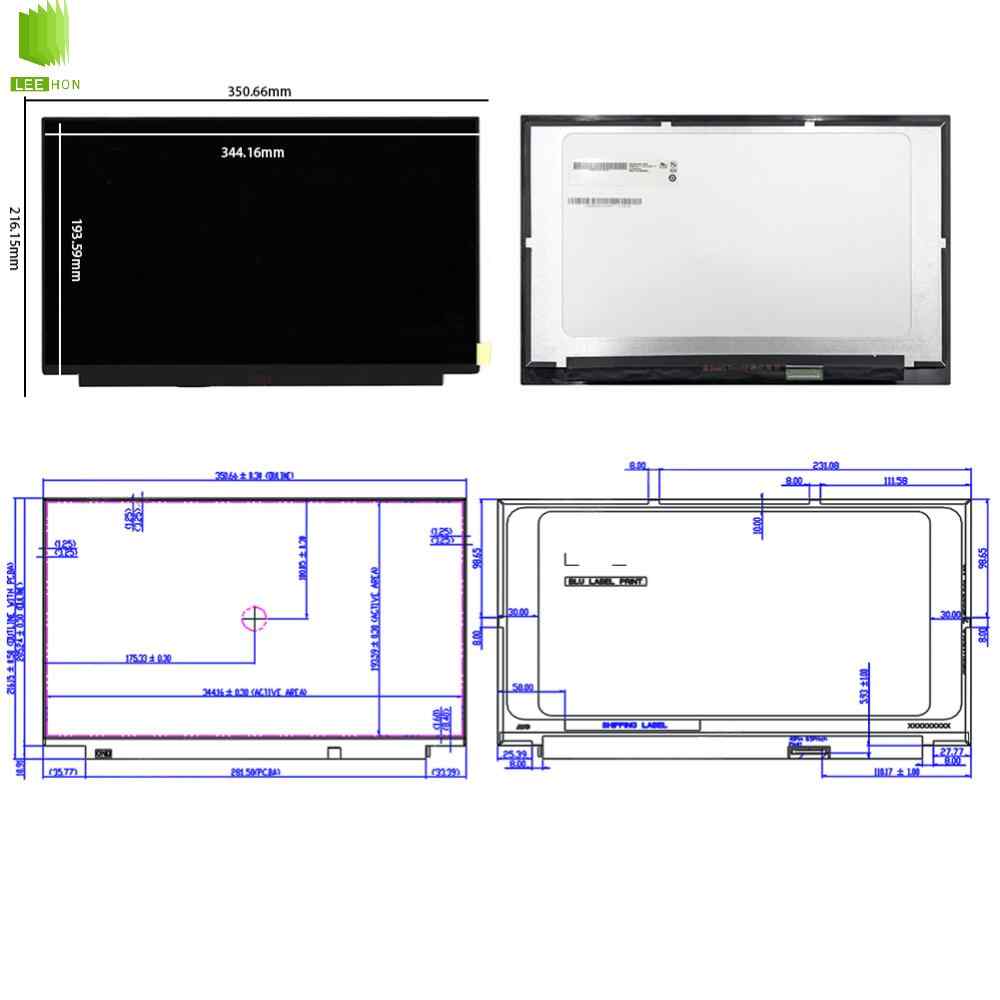

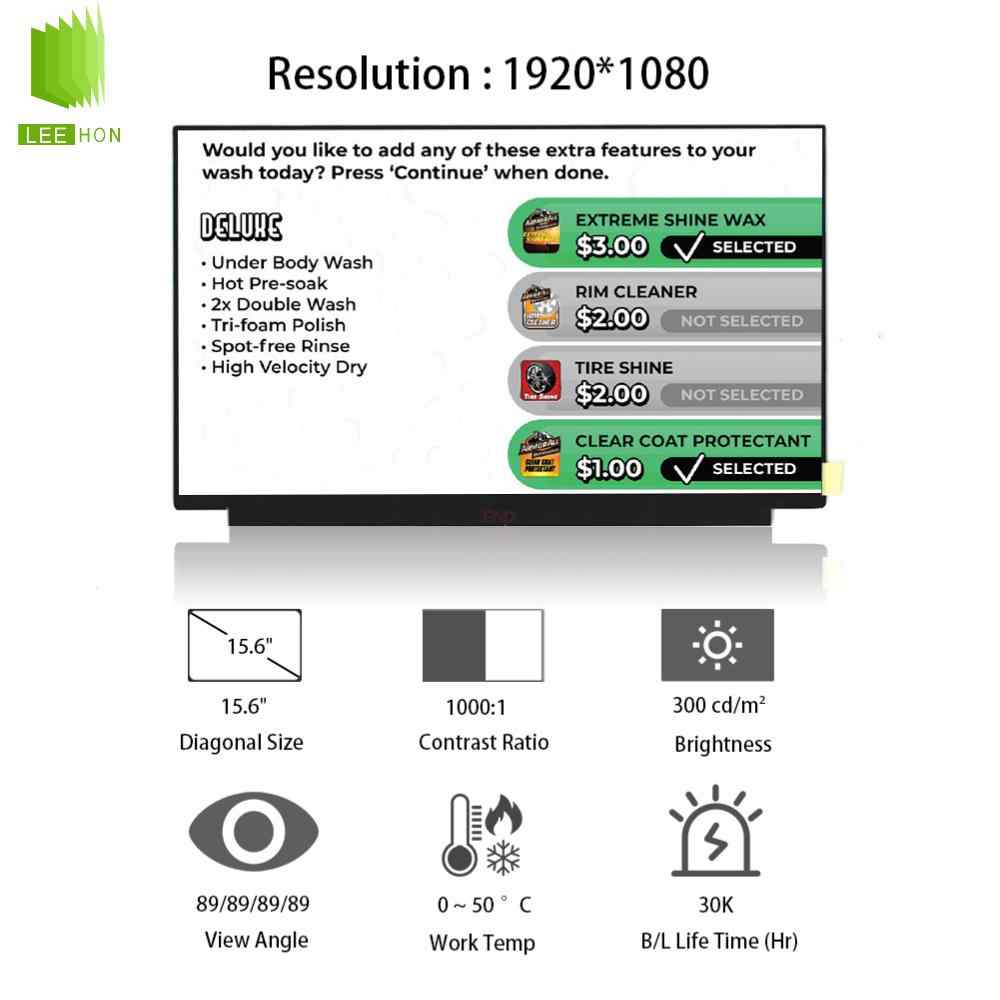

| 物理尺寸 | 显示尺寸 | 344.16(W)×193.59(H) mm |
| 外观尺寸 | 350.66(W)×216.15(H) mm | |
| 可视尺寸 | - | |
| 外观厚度 | 3.2 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
| 安装方式 | 安装方式 | Without |
| 其它细节 | 重量 | 370g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 300 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.48 |
| sRGB覆盖率 | 0.67 | |
| Adobe RGB覆盖率 | 0.5 | |
| DCI-P3覆盖率 | 0.5 | |
| Rec.2020覆盖率 | 0.36 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 4.8W (Max.) | |
| 信号电气 | 输入电流 | 0.22A (Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 0.8W (Max.) | |
| 信号接口 | eDP (2 Lanes), eDP1.2 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | I-PEX |
| 型号 | 20765-030E-11 | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 灯管驱动 | 灯管驱动 | 含LED驱动 |
| 驱动电气 | 输入电压 | 6.0/12.0/21.0V (Min./Typ./Max.) |
| 输入电流 | - | |
| 功率消耗 | 3.6/4.0W (Typ./Max.) | |
常见问题
这是一款15.6英寸、1920×1080、300亮度、eDP30pin、广视角的工业液晶屏，属于标准型FHD全高清工控屏，更适合室内设备和一般工业显示场景。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、工控一体机、嵌入式控制终端、室内信息显示设备。公开资料显示它是15.6寸、1920×1080、300cd/m²、89/89/89/89广视角、AHVA/NormallyBlack，并且接口是eDP1.2（2lanes）30pin，这类组合更偏室内工业设备和常规高分辨率显示应用。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮需求特别强的场景，因为这块屏亮度大约300nit，明显不是1000nit以上那类高亮户外屏。它也不适合只有LVDS输出的旧平台，因为公开资料明确它采用的是eDP30pin（2lanes）。另外，公开资料常见工作温度是0~50℃，如果项目要跑更严苛的宽温环境，也要提前确认。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。G156HAN03.0是15.6寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。
再核对接口类型、针数和供电。公开资料显示它采用eDP1.2、2lanes、30pin、3.3V，这一步最关键，因为很多人会先看尺寸和分辨率，最后才发现主板接口不匹配。
然后看亮度、视角和显示模式。这块屏约300nit、1000:1、89/89/89/89、AHVA/NormallyBlack，说明它是广视角方案，侧看一致性会比TN屏更好，但亮度属于标准室内工业档。
最后看显示区和外形尺寸。它的显示区约344.16×193.59mm，公开资料能确认是15.6寸标准FHD开窗尺寸；替代时前框开窗、安装孔位和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看15.6寸FHD，不看接口类型。这个尺寸里既有LVDS，也有eDP，G156HAN03.0的公开资料明确更偏eDP30pin方案。
第二点，是只看“都是eDP”，不继续核对30pin、2lanes、3.3V和具体线序。实际项目里白屏、花屏、背光异常，很多都不是屏坏，而是板卡和线束没对准。这里前半段是公开规格，后半段是工业项目里常见的工程经验判断。
第三点，是忽略背光带Driver。公开资料显示这块屏是WLED，30KHours，WithLEDDriver，所以替代时不能只看逻辑接口，背光控制逻辑也要一起确认。
第四点，是忽略它和G156HAN02.0的差别。两者同样是15.6寸FHD，但你前面发的G156HAN02.0常见是500nit，而G156HAN03.0常见是300nit，现场观感和应用定位会差一截。关于G156HAN03.0的300nit有公开资料支持，G156HAN02.0的对比来自你前面已核对过的型号信息。

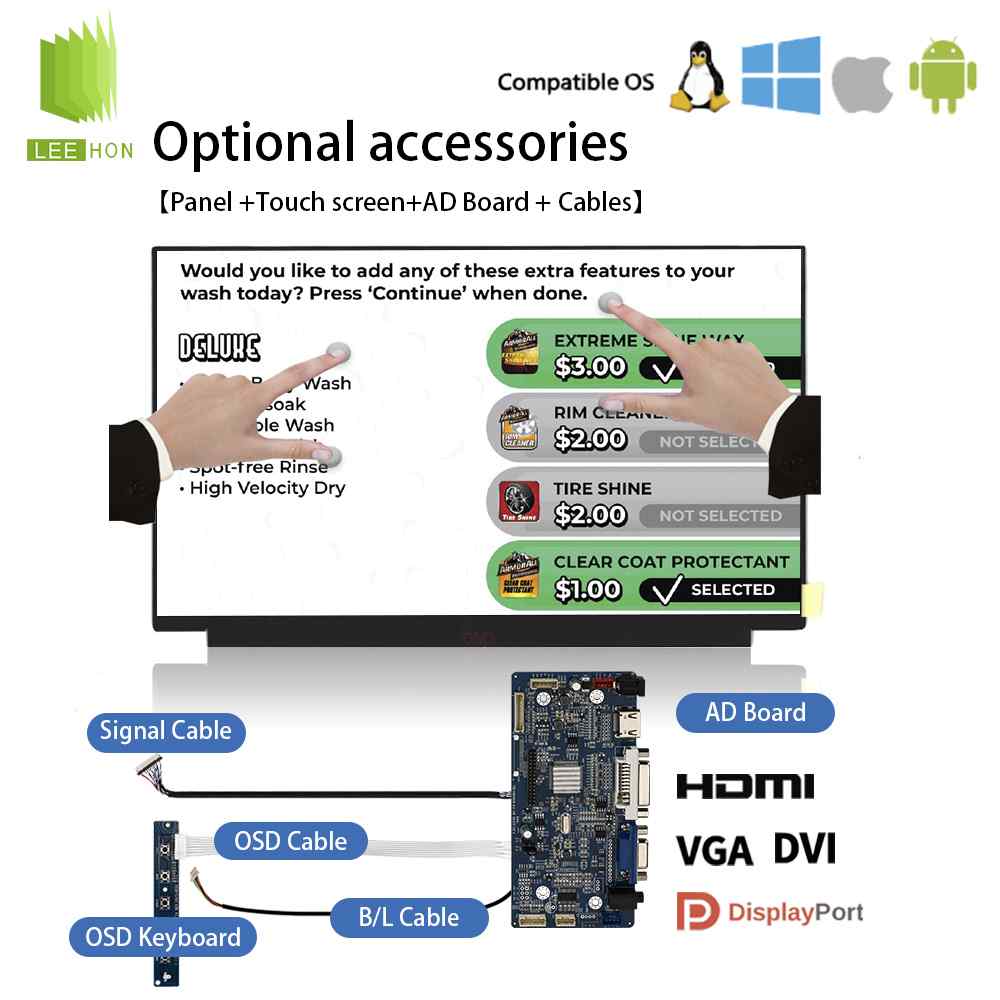

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏是15.6寸FHD标准开窗尺寸，不能只按“15.6寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1920×1080、eDP30pin、2lanes、3.3V，再继续确认背光控制逻辑。因为这块屏公开资料明确是eDP，而且带LEDDriver。
配线束时，重点核对30pineDP座子型号、针脚定义、供电脚、AUX通道、背光控制、屏蔽接地、排线方向。不要默认“同是30pin就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
15.6寸→1920×1080→eDP30pin→2lanes→3.3V→广视角→亮度约300nit→带LEDDriver→工作温度0~50℃附近。
这样筛会比只按“15.6寸FHD屏”找更稳，因为G156HAN03.0的关键点不只是尺寸，还包括eDP30pin、300nit、广视角和带背光驱动这几个组合特征。
