N156HAN01.0是一块偏轻薄设备和室内显示终端使用的15.6英寸FHD#友达液晶屏#，核心不是“15.6寸”本身，而是它采用1920×1080分辨率、eDP接口、30pin、3.3V供电这类笔记本电脑轻薄屏常见组合；它适合笔记本电脑屏替换、室内工控显示终端、轻薄一体机、检测设备显示屏和普通设备操作屏，不适合直接替代LVDS屏，也不应默认当成高亮宽温工业屏使用。
| 15.6寸LCD友达液晶模组N156HAN01.0详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | N156HAN01.0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | AUO10ED | |
| 屏幕尺寸 | 15.6寸 | |
| 适用于 | 笔记本、工业 | |
| 备注信息 | eDP1.2 | |
| 最大额定 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.05975×0.17925 mm | |
| 像素间距(W×H) | 0.17925×0.17925 mm [141PPI] | |

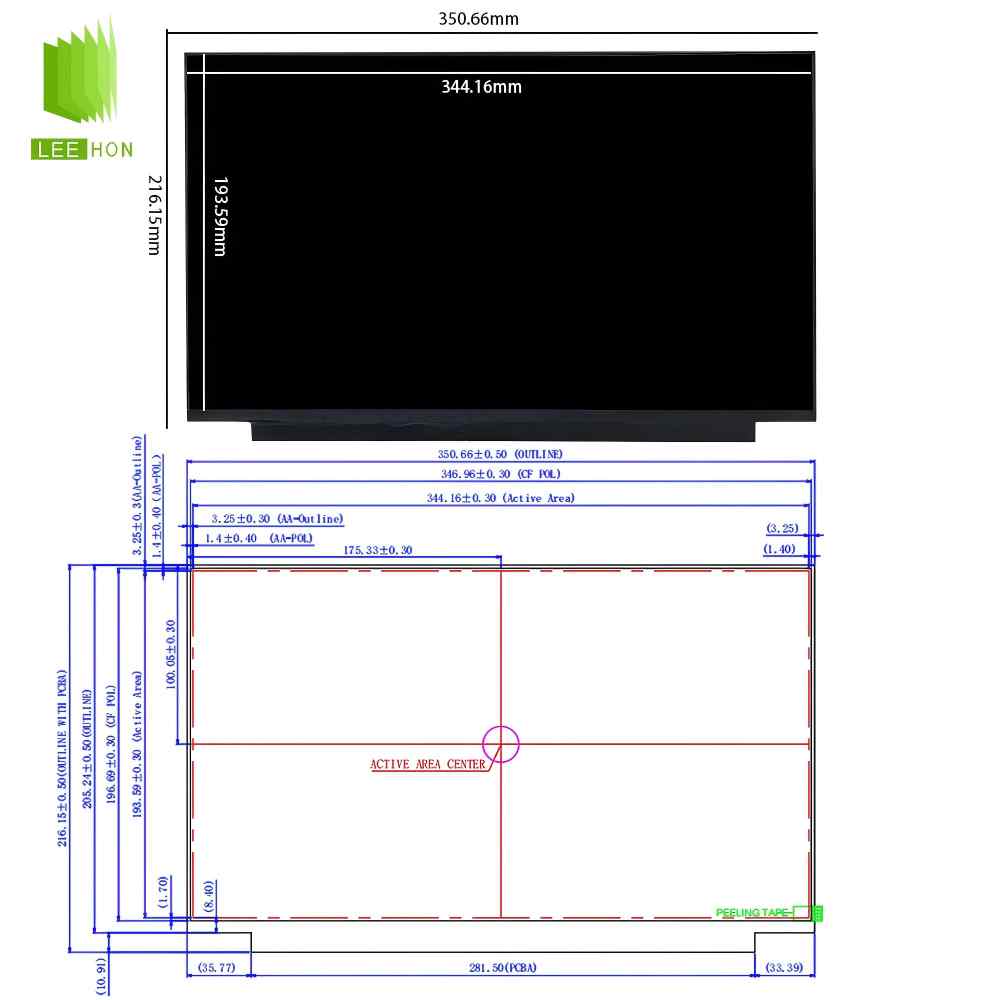

| 物理尺寸 | 显示尺寸 | 344.16(W)×193.59(H) mm |
| 外观尺寸 | 350.66(W)×216.15(H) mm | |
| 可视尺寸 | - | |
| 外观厚度 | 3.2 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 16:09 | |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
| 安装方式 | - | Without |
| 其它细节 | 重量 | 385g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 亮度(cd/m²) | 250 (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 262K (6-bit) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.60 (Max.)(5/13 points) | |
| 1931色域 | NTSC比值 | 46% |
| sRGB覆盖率 | 65% | |
| Adobe RGB覆盖率 | 48% | |
| DCI-P3覆盖率 | 48% | |
| Rec.2020覆盖率 | 35% | |
| 低蓝光护眼 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 5.12W (Max.) |
| 信号电气 | 输入电流 | 400mA (Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 0.8/1.32W (Typ./Max.) | |
| 信号接口 | eDP (2 Lanes), eDP1.2 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号详情 | 品牌 | I-PEX |
| 型号 | 20455-030E-12 | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 光源形状 | - | |
| 光源寿命 | 15K (Min.) 小时 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 5.0/12.0/21.0V (Min./Typ./Max.) |
| 输入电流 | - | |
| 功率消耗 | 3.8W (Typ.) | |
| 亮度调节 | 调光区块 | - |
| 调光模式 | PWM调光 | |
| PWM占空比 | 5~100% | |
| PWM输入频率 | Min. 200Hz ~ Typ. 1KHz ~ Max. 10KHz | |
常见问题
Q1：客户只说要N156HAN01.0，最怕把哪个型号搞混？
A：最怕和#G156HAN01.0#、#B156HAN01.0#、#N156HAN01.2#这类相近命名混在一起。N156HAN01.0公开资料指向15.6英寸、1920×1080、eDP、30pin，而其他相近型号可能接口、亮度、结构厚度或应用方向不同。
Q2：这块屏更适合做工业设备，还是笔电维修？
A：它更偏笔电式轻薄屏路线，但也可以用于室内设备显示。适合笔电屏替换、轻薄工控终端、室内显示器、检测设备、普通设备操作屏。如果项目要求高亮、宽温、抗震结构和长期工业供货，就要再核具体版本和替代方案。
Q3：客户主板是LVDS输出，可以直接接吗？
A：不可以直接接。N156HAN01.0公开资料显示是eDP30pin，不是LVDS屏；如果原设备是LVDS主板，需要重新配eDP驱动板或转换方案，否则容易黑屏、无背光或无法识别。
Q4：采购报价前，先问供应商哪几句话最有效？

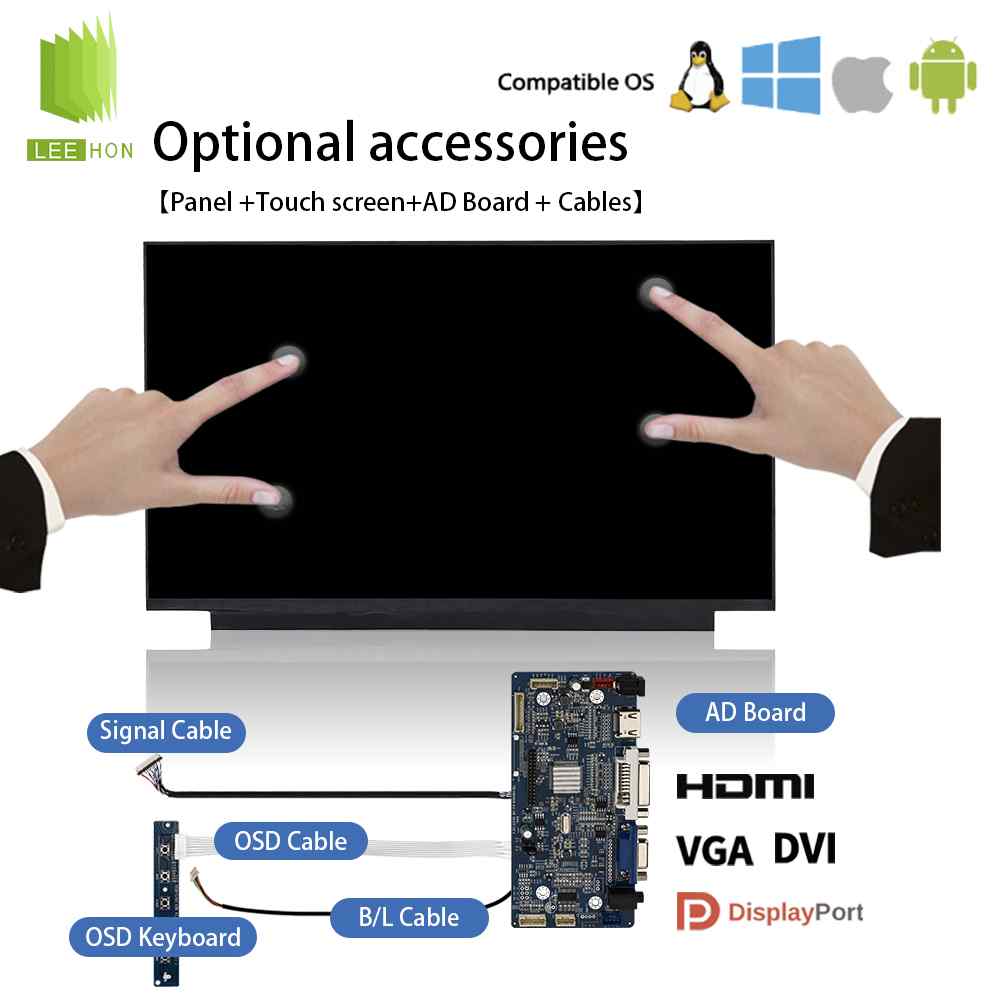

A：直接问：是不是N156HAN01.0完整型号？是否15.6英寸1920×1080？接口是不是eDP30pin？供电是不是3.3V？亮度是多少？有没有原厂规格书？屏线、驱动板、触摸能不能配套？这些比只问“有没有15.6寸屏”更有用。
Q5：同样15.6寸FHD，为什么换屏还会翻车？
A：因为真正决定兼容性的不是尺寸和分辨率，而是eDPlane数、30pin线序、连接器位置、安装耳位、厚度、背光控制和亮度等级。很多15.6寸1080P屏外观看着接近，但屏线和结构不一定通用。
Q6：如果项目要加触摸，能不能默认这块屏自带？
A：不能默认。N156HAN01.0更常见是标准显示模组，如果项目要触摸，需要单独匹配电容触摸或触摸总成，并核对显示区、外形尺寸、盖板开窗、FPC出线和前框厚度。
Q7：杭州立煌科技能不能咨询N156HAN01.0？
A：可以，杭州立煌科技作为友达液晶屏代理渠道。沟通时建议让他们按N156HAN01.0、15.6寸FHD、eDP30pin、驱动板、屏线、触摸、替代型号和库存周期逐项确认，不要只按“15.6寸友达屏”泛泛询价。
Q8：这个型号最容易被误判的地方是什么？
A：最容易被误判成“通用15.6寸工业屏”。它更像轻薄eDP屏，适合室内显示和轻薄设备；如果客户要户外高亮、宽温工业、长时间高亮运行，就要重新确认亮度、温区、背光寿命和替代型号。
