| 京东方12.1寸LCD工业液晶模组EV121WXM-N16 特征表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | EV121WXM-N16 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 耐振动性 | - | |
| 面板应用 | - | 工业 |
| 典型特征 | - | 白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，6/8位灰阶可选，表面雾面 Application: HMI |
| 备注信息 | Application | HMI |
| 面板尺寸 | 尺寸 | 12.1英寸 |
| 像素特征 | 像素数量 | 1280(RGB)×800, WXGA |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.204×0.204 [124PPI] | |
| 点间距 (mm) | 0.068×0.204 | |

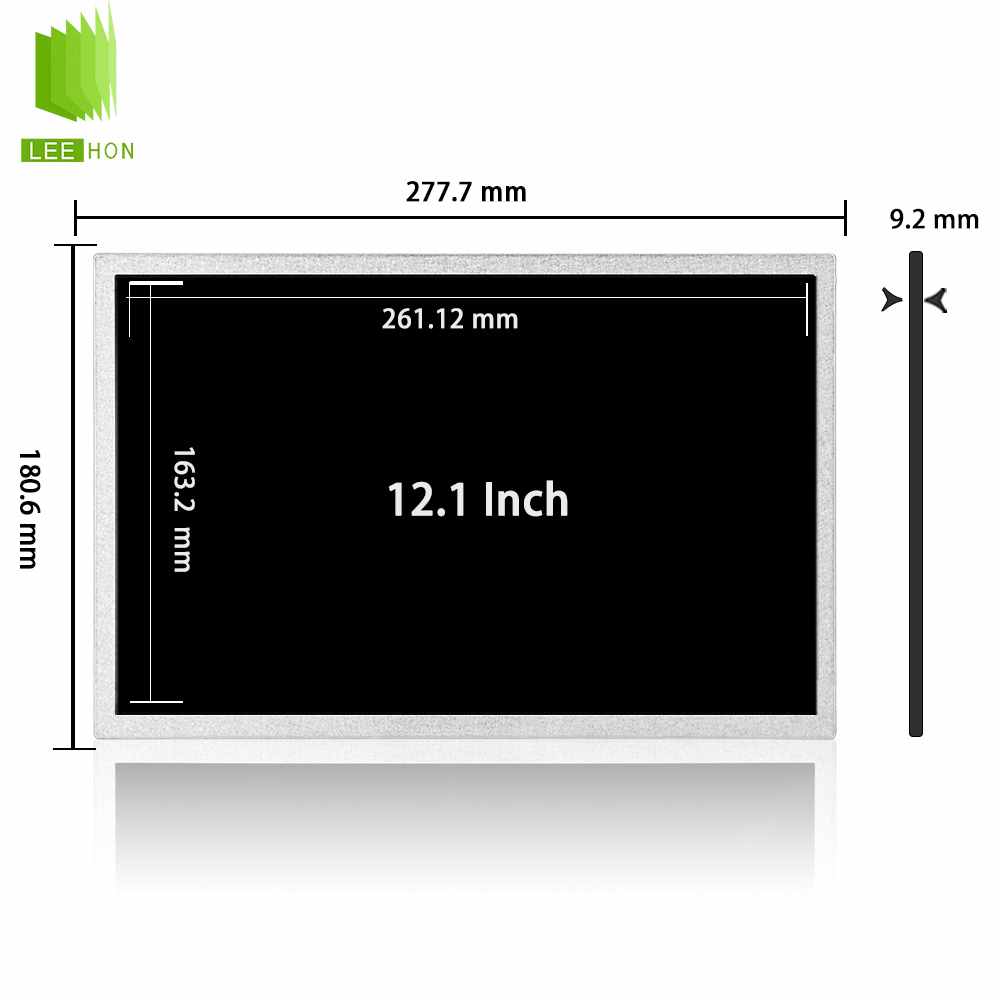

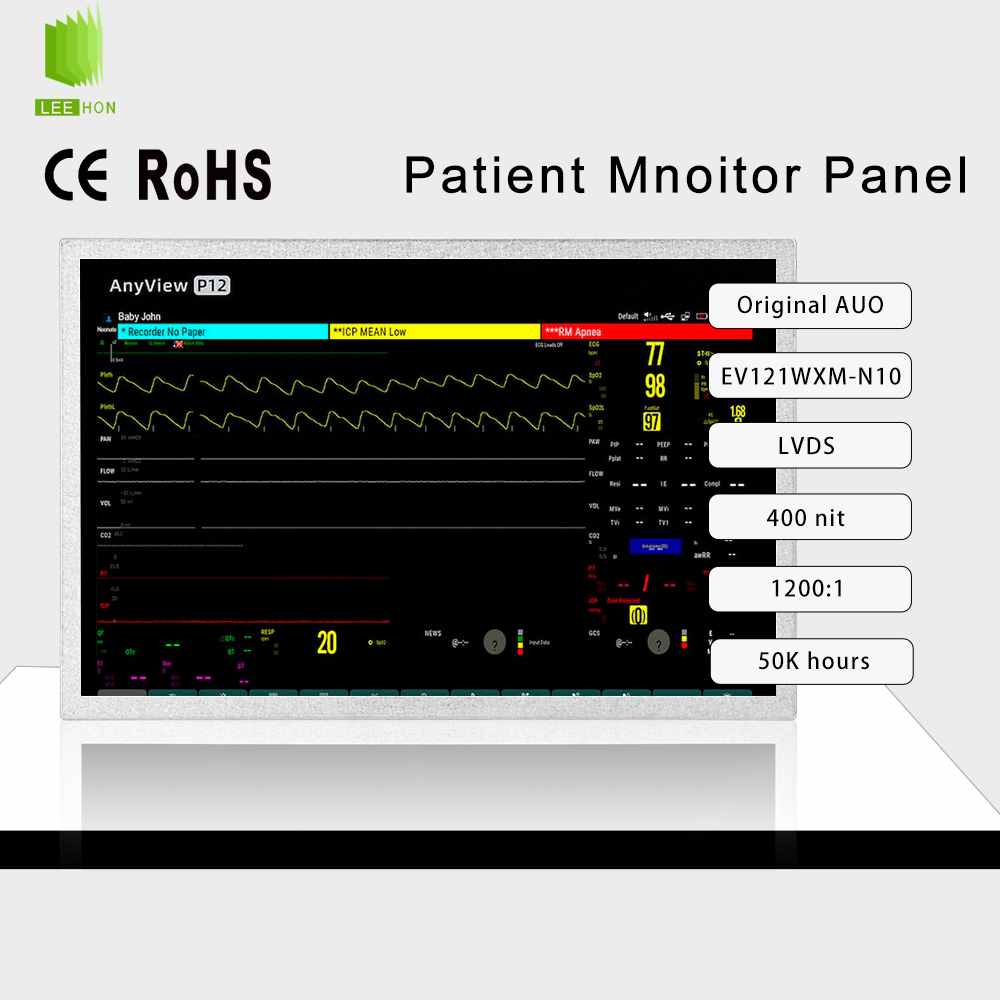

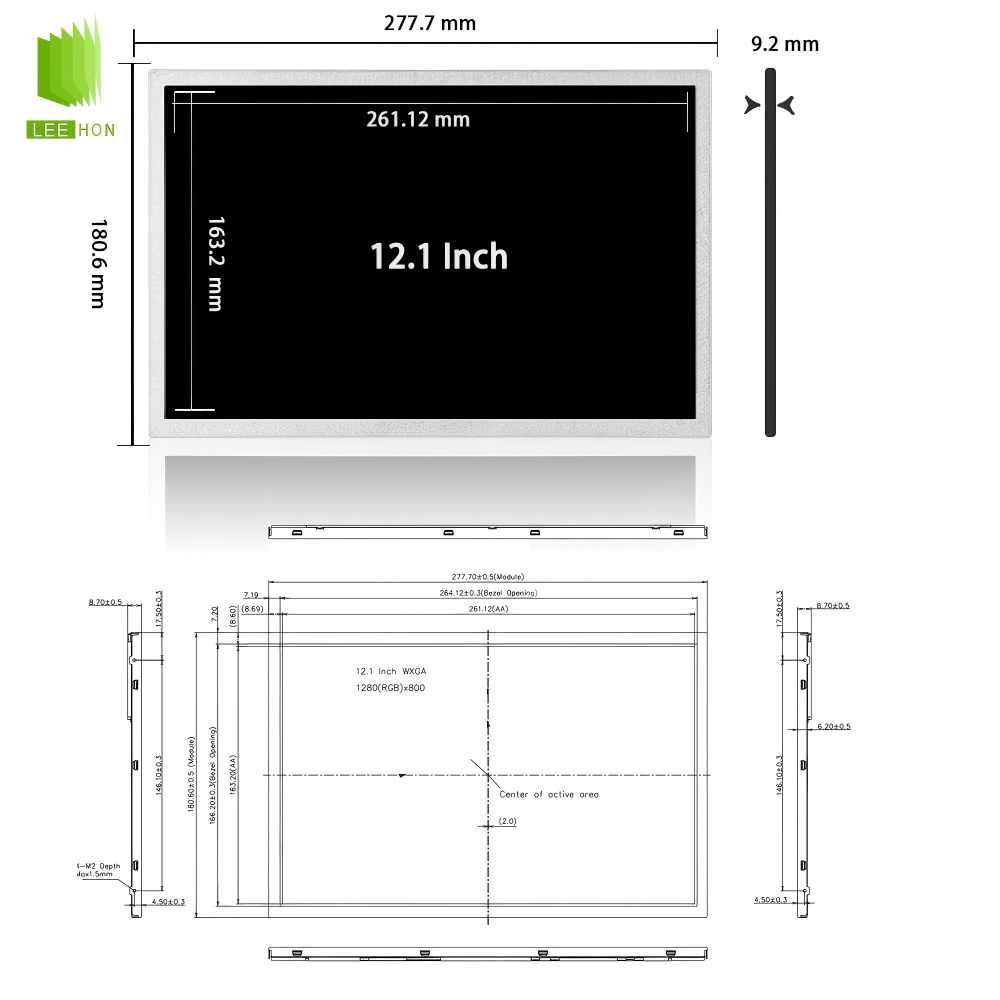

| 结构尺寸 | 显示区域 (mm) | 261.12(H) × 163.2(V) |
| 可视区域 (mm) | 264.12(H) × 166.2(V) | |
| 外观尺寸 (mm) | 278(H) × 184(V) | |
| 外观厚度 (mm) | 6.95/10.3 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| Shape Style | - | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它详情 | 重量 | 800g (Max.) |
| 表面防护 | - | |
| 表面处理 | 雾面 (Haze 25%) | |
| 光学特征 | 面板亮度 | 400 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 85/85/85/85 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 30 (Typ.)(Tr+Td) | |
| 视角方向 | 全视角 | |
| 工作模式 | ADS，常黑显示，透射式 | |
| 显示颜色 | 色温 | 6485K |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 白色色度 | X:0.313; Y:0.329 | |
| 1931色域 | NTSC比值 | 0.71 |
| sRGB覆盖率 | 0.97 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.74 | |
| Rec.2020覆盖率 | 0.53 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | - | 1.33 (Max.)(5 points) |
| 翻转扫描 | - | No |
| 工作频率 | - | 60Hz |
| 功率消耗 | - | 6.38W (Max.) |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 50K (Min.) | |
| 背光可换性 | - | |
| 接口特征 | 位置 | - |
| 背光驱动 | 含LED驱动 | |
| 类型 | 包含在屏信号接口中 | |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | - | |
| 功率消耗 | 5.7W (Max.) | |
| 信号特征-驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 120/207mA (Typ./Max.) | |
| 功率消耗 | 0.4/0.68W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 信号系统 | LVDS (1 ch, 6/8-bit) | |
| 类型 | 端子 | |
| 端子详情 | 品牌 | - |
| 型号 | 47-7502588 | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
常见问题
京东方（BOE）推出的12.1英寸宽屏（16:10）工业级显示屏，采用ADS全视角技术与1280x800分辨率，是追求视觉表现与宽温稳定性的中高端HMI设备首选。
Q1：这块屏最适合应用在哪些设备上？
A：得益于1280x800(WXGA)的高分辨率和85/85/85/85的全视角表现，它非常适合：
医疗设备：病床监护仪、小型超声显示终端（色彩还原度好）。
高端工控：智能化工业HMI触控一体机、电力自动化控制台。
智能零售：自动售货机、快递柜交互主屏。
Q2：它在哪些场景下表现不佳（不建议使用）？
A：户外强光直射：该屏典型亮度约为450nits，在室外强光下会产生反光现象，视觉清晰度不如PV系列的高亮屏。
超低温极地环境：虽支持宽温，但其最低工作温度通常为-20℃，若在北方极寒室外环境使用，需增加加热片。
Q3：选型初期，必须优先核对哪几个关键参数？
A：1.屏幕比例：这是16:10宽屏，需确认结构空间是否能容纳，区别于传统的12.1英寸4:3方屏。
2.信号接口：采用LVDS(1ch,8-bit)，连接引脚通常为30-pin，需核对主板输出位数（6-bit还是8-bit）。
3.显示模式：ADS常黑模式（IPS技术），确认软件层面是否需要调整色彩Gamma值。
Q4：在寻找替代型号时，最容易踩的坑是什么？
A：“分辨率不兼容”与“接口针数偏差”是核心风险点。
传统的12.1英寸多为1024x768分辨率，若误选此屏（1280x800），主板程序未烧录对应分率会导致屏保或花屏。
物理陷阱：部分竞品的30-pin接口位置可能在左侧或右侧，而EV121WXM-N10/N16的接口位置相对固定，替代时需注意FFC线缆长度是否足够。
Q5：配触摸、驱动板、线束时要注意什么？
A：触摸屏：建议匹配G+G（双玻璃）电容触摸屏。由于ADS屏幕色彩细腻，高品质电容屏能最大化保留视觉通透度，建议TP支持I2C接口以适应主流安卓/Linux板卡。
驱动板：注意3.3V的逻辑电压。工业主板输出电压若跳线错误（如跳到5V或12V），会直接烧毁T-CON逻辑板。
线束：使用标准的30-pinLVDS线缆。因其是WXGA分辨率，对信号完整性有一定要求，线束长度建议控制在50cm以内，并做好接地（GND）处理。
