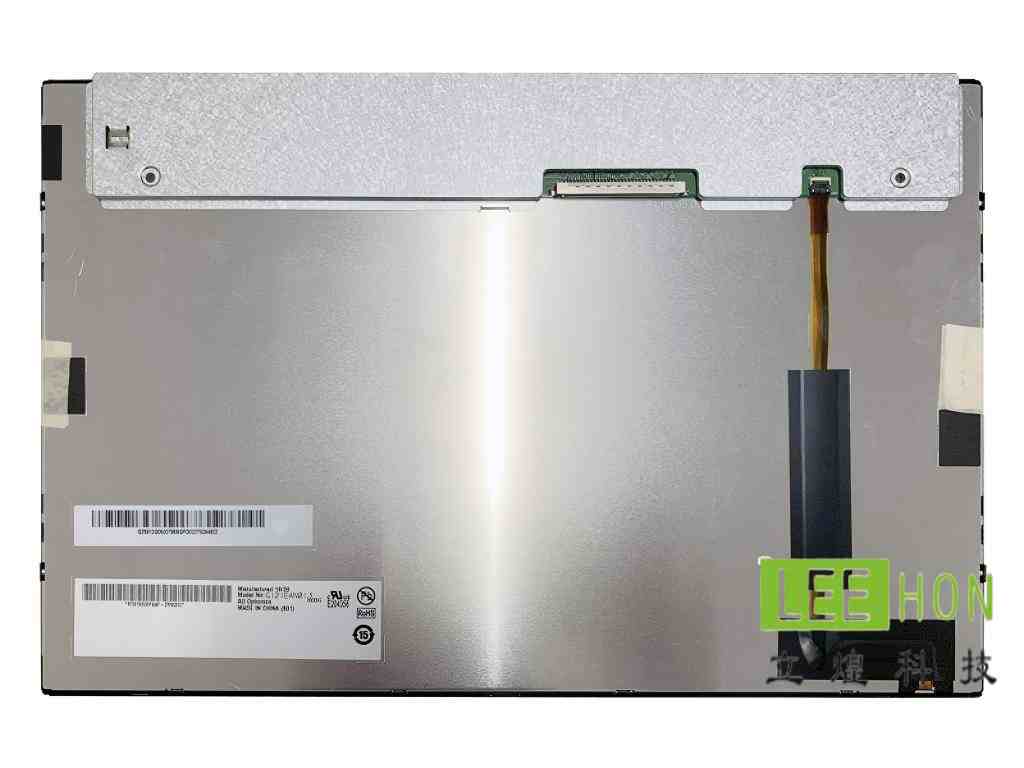

| 友达12.1寸LCD液晶模组G121EAN01.4 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G121EAN01.4 | |
| 面板尺寸 | 12.1英寸 | |
| 面板应用 | 工业、医疗液晶屏 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | sRGB，宽温，白光LED背光，寿命大于5万小时，含LED驱动器，6/8位灰阶可选，表面雾面 |
| 像素特征 | 像素数量 | 1280(RGB)×800, WXGA |
| 点间距 | 0.068×0.204 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.204×0.204 mm (H×V) [124PPI] | |

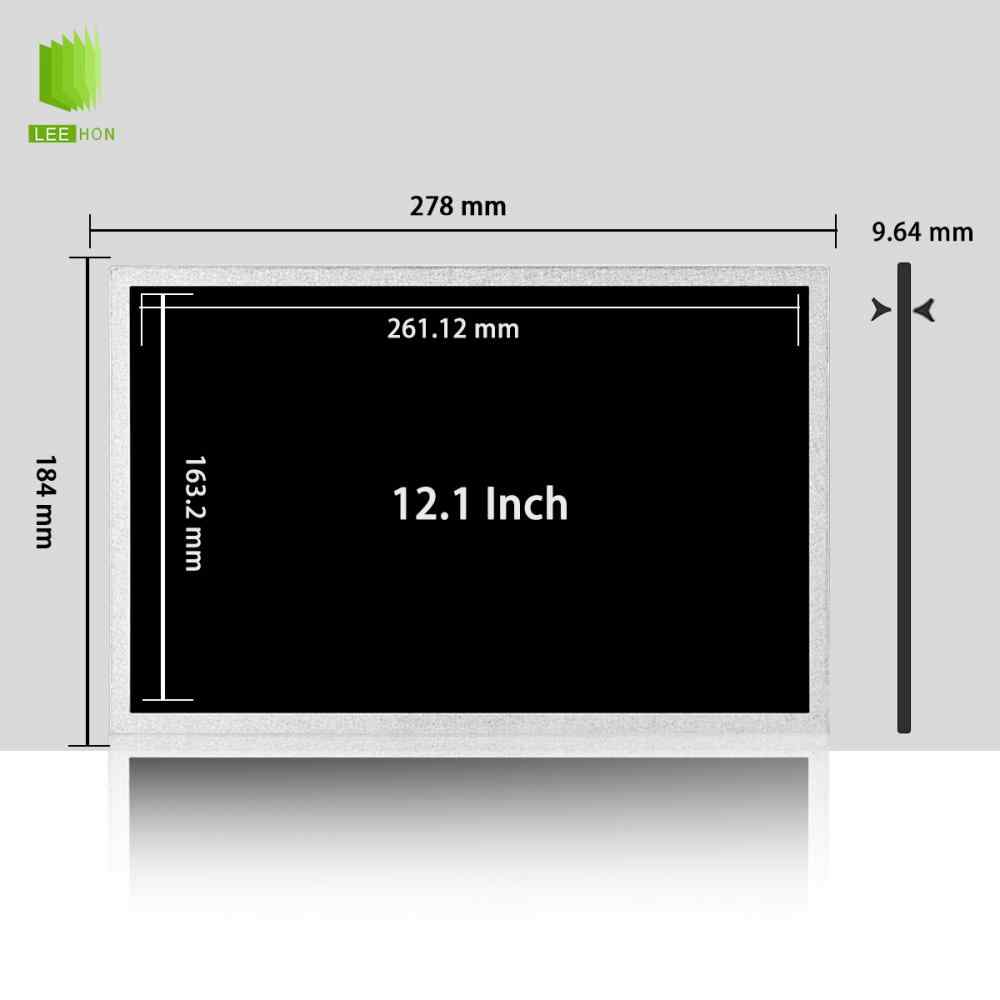

| 结构尺寸 | 显示区域 | 261.12×163.2 mm (H×V) |
| 可视区域 | 264.22×168.12 mm (H×V) | |
| 外观尺寸 | 278×184 mm (H×V) | |
| 外观厚度 | 6.95/9.64 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它特征 | 重量 | 480g (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 300 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.33 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.75 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 6.06W (Typ.) | |
| 背光详情 | 灯管类型 | WLED |
| 数量 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 10.0/12.0/15.0V (Min./Typ./Max.) |
| 电流输入 | 450mA (Typ.) | |
| 功耗 | 5.4W (Typ.) | |
| 信号系统 | - | LVDS (1 ch, 6/8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 500mA (Max.) | |
| 功耗 | 1.65W (Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 庆良 |
| 型号 | 093G30-B0001A-1 | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-30P1C8B-105A | |
常见问题

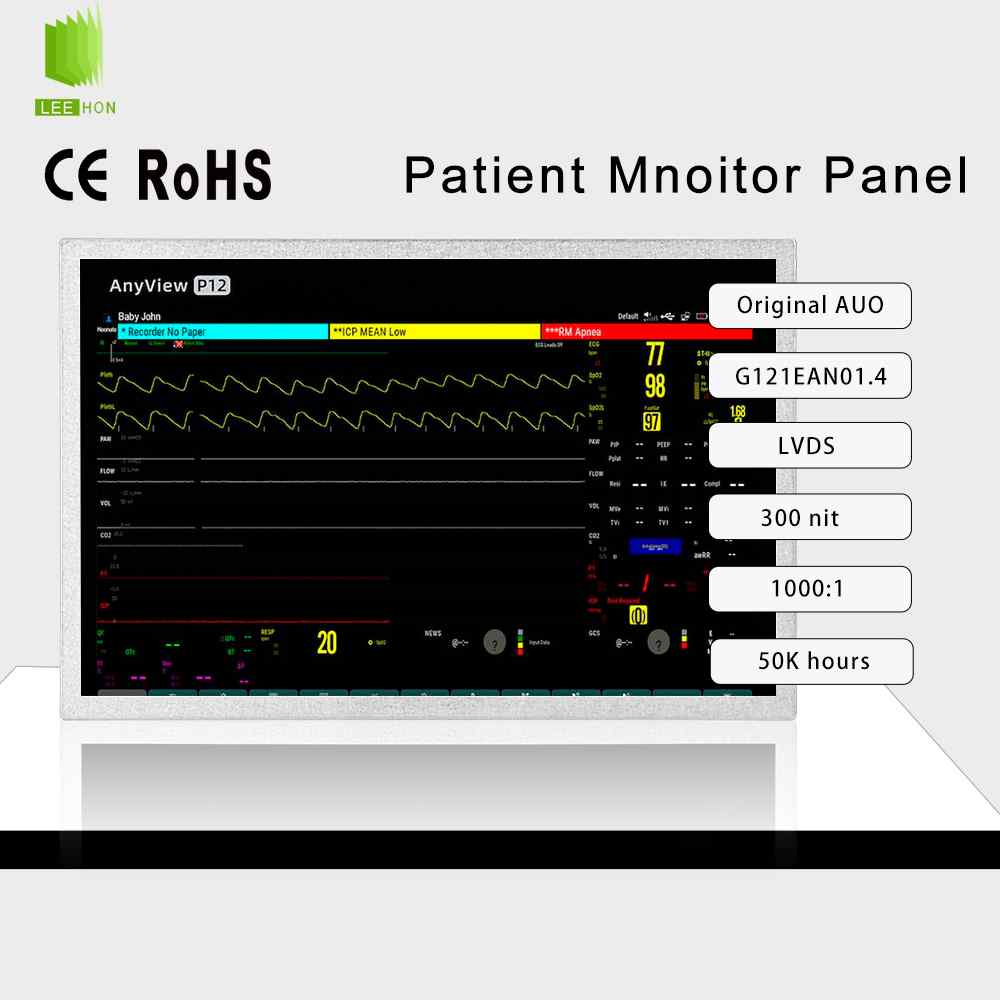

这是一款12.1英寸、1280×800、300亮度、LVDS30pin、广视角、宽温型的工业液晶屏，属于更偏稳定型宽屏工控方案，但亮度比同系列高亮版本更保守。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、嵌入式控制终端、车载或特种设备显示这类需要12.1寸宽屏、广视角、宽温运行的项目。它的核心参数是1280×800、16:10、IPS/广视角、LVDS、-30℃到85℃，这类组合明显偏工业场景，而不是普通消费类显示。
Q2：不适合什么场景？
它不太适合强日照下的高亮户外显示，因为公开资料显示它的典型亮度约300cd/m²，在室内和常规工控环境够用，但如果是户外强光、阳光直射、开放式半户外设备，一般会优先考虑更高亮版本。它也不适合只支持eDP的新平台主板，因为这块屏是LVDS接口。
Q3：选型时先核对哪几个关键参数？
先看这几项最关键。
先核对分辨率和比例。这块屏是1280×800，16:10，和很多12.1寸的800×600、1024×768的4:3屏不是一类方案，不能只看尺寸。
再核对接口和针数。G121EAN01.4的公开资料显示为LVDS（1ch，6/8-bit），30pins，3.3V，这一步会直接影响驱动板、转接板和线束是否能继续沿用。
然后看亮度、视角和面板模式。它大约300nit，视角约89/89/89/89，属于IPS/NormallyBlack路线，可视角度表现比传统TN屏更友好。

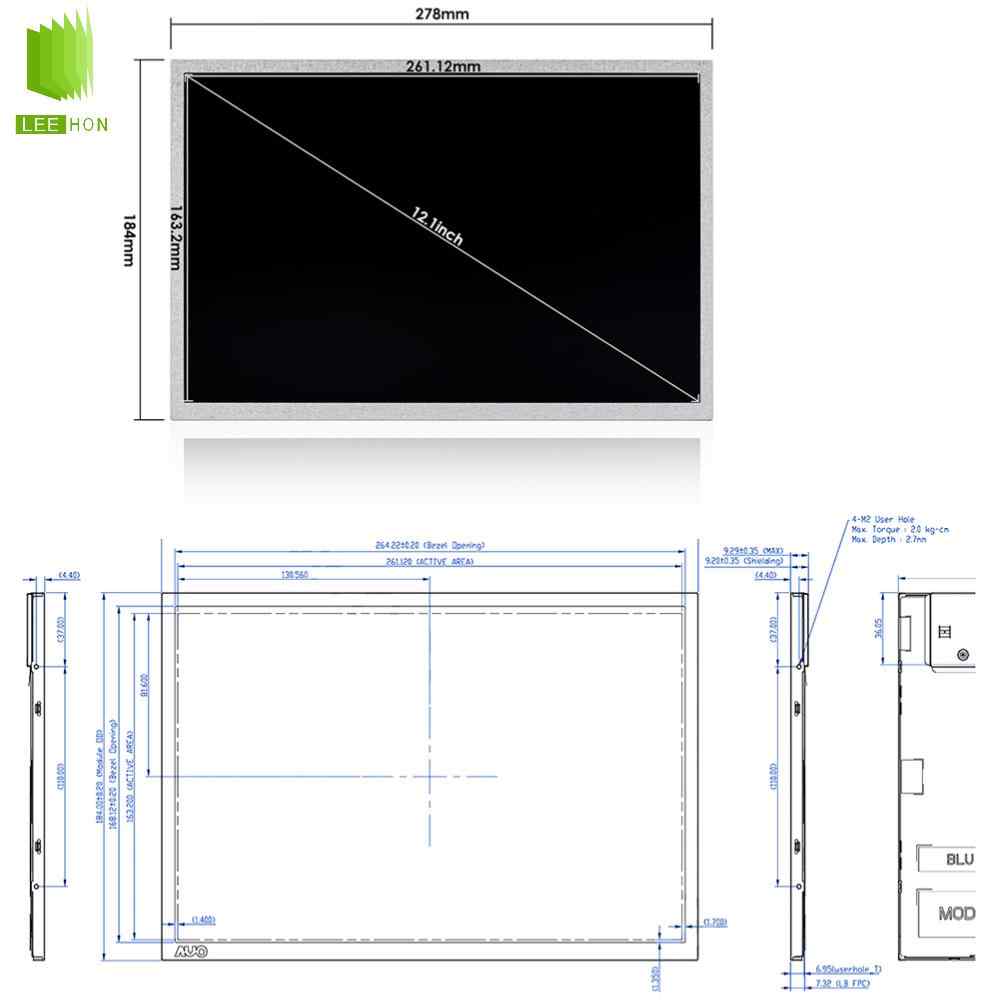

最后看机械尺寸和显示区。它的显示区约261.12×163.2mm，外形尺寸约278×184×9.29mm。真正替代时，前框开窗、固定结构、厚度和排线出口方向都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是把G121EAN01.4和同系列别的版本当成完全一样。这个系列里至少能看到.0、.1、.2、.3、.4、.6等版本，虽然很多都是12.1寸1280×800LVDS，但亮度差异明显，比如公开资料里能看到.4约300nit、.1约400nit、.0约500nit、.2约1000nit、.3约1500nit，替代时只看前半段型号很容易选错。
第二点，是只看“LVDS”不看30pin和具体线序。就算同为LVDS，不同屏的供电脚、差分对、背光控制脚也可能不同，最后常见故障就是白屏、花屏、闪屏或者背光异常。公开来源能确认它是30pinLVDS，但具体线序仍应以规格书和原机实测为准。
第三点，是忽略亮度差和现场观感。G121EAN01.4这版更偏中亮度，如果原机用的是同系列高亮版，纸面上“分辨率和尺寸都一样”，现场效果也可能差一截。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，先核对显示区、外形区、盖板开窗、FPC出口方向、触摸控制板位置。这块屏是12.1寸宽屏，显示区是261.12×163.2mm，不能拿老款4:3的12.1寸触摸总成直接套。

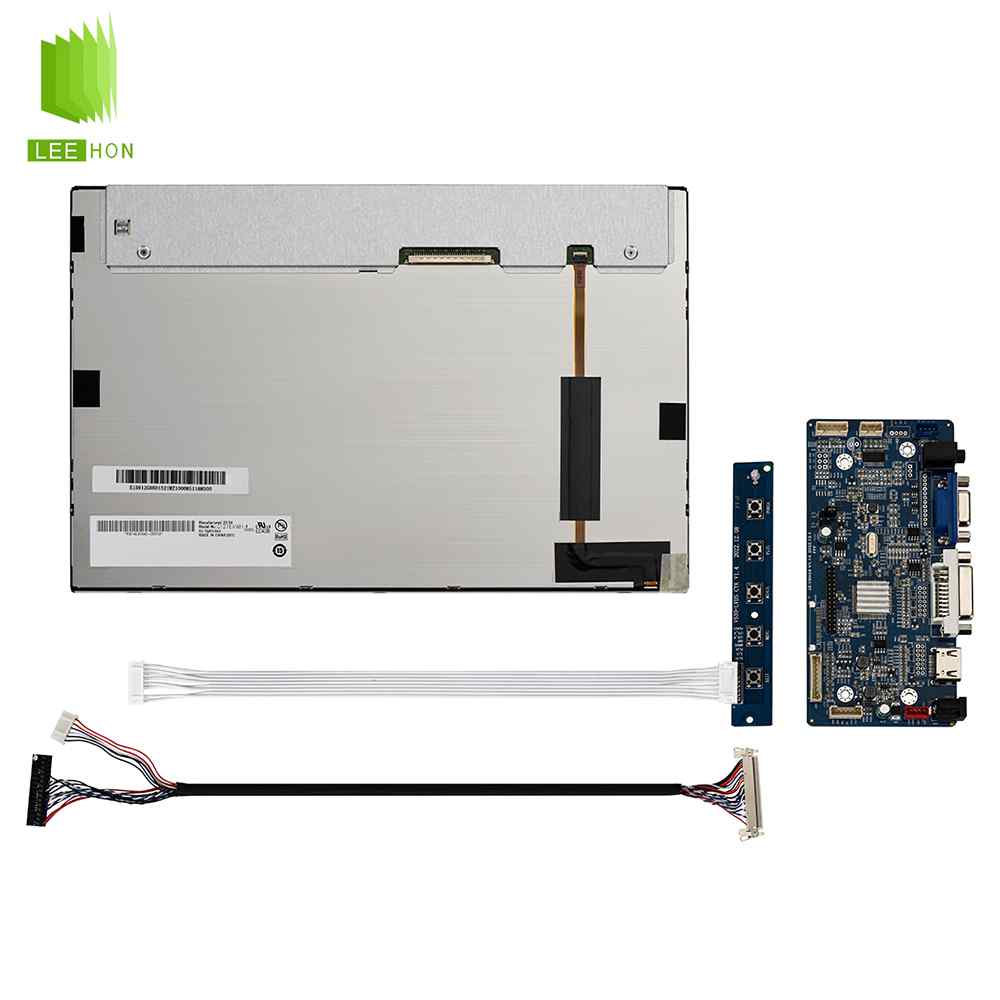

配驱动板时，至少要确认板子原生支持1280×800、LVDS单通道、3.3V逻辑，同时核对背光控制和调光方式。规格书明确这块屏带LEDbacklightsystem，部分公开资料还标注withLEDDriver，因此背光部分不能只按“能点亮”来判断。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“30pin都一样”，工业屏替代里，这一步是最容易把对的屏配成错方案的地方。这个判断里“30pin、LVDS、3.3V”是公开参数，线序风险则是基于工业项目常见替代经验的归纳。
Q6：这块屏选替代型号时，优先怎么筛？
建议按这个顺序筛：
12.1寸→1280×800→16:10→LVDS30pin→3.3V→IPS/广视角→亮度约300nit→外形278×184附近→宽温型。
这样筛会比只按“12.1寸宽屏LVDS”更稳，因为G121EAN01.4的关键点不只是尺寸和分辨率，还包括30pin接口、300nit亮度、广视角和-30℃到85℃的工业属性。
