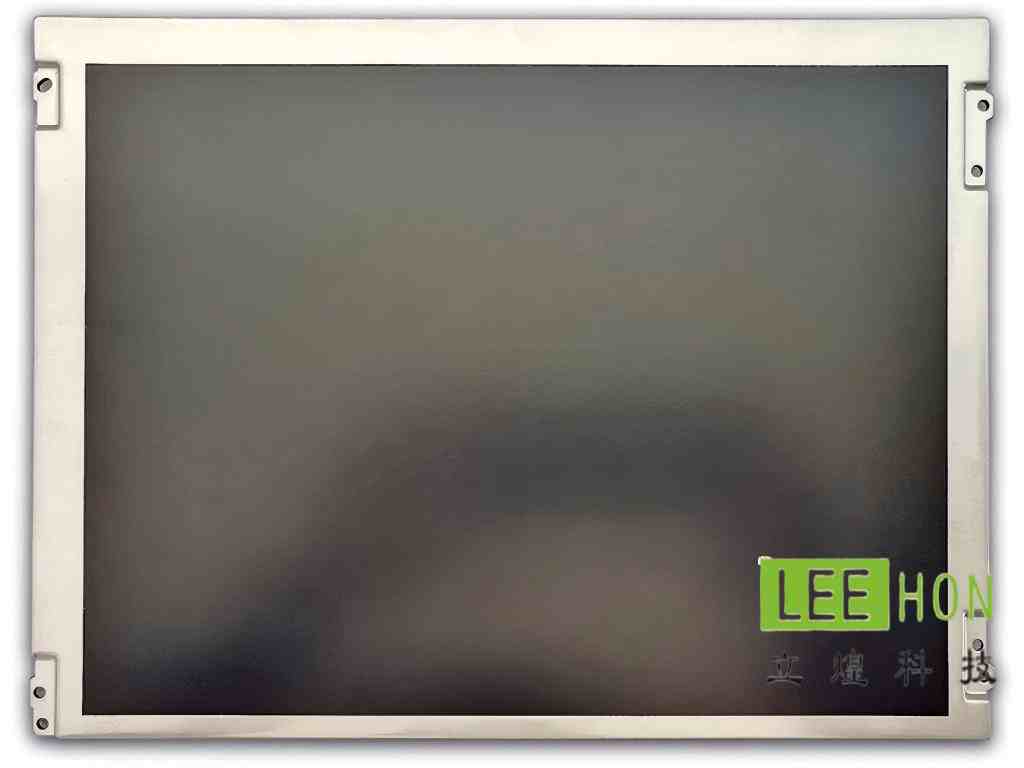

| 友达12.1寸液晶模组G121SN01 V403 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G121SN01 V403 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 12.1寸 | |
| 适用于 | 工业 | |
| 备注信息 | 4.62W | |
| 最大额定 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 宽温，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，180度翻转显示，6/8位灰阶可选，表面雾面 4.62W |
| 像素特征 | 分辨率 | 800(RGB)×600, SVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.1025×0.3075 mm | |
| 像素间距(W×H) | 0.3075×0.3075 mm [82PPI] | |

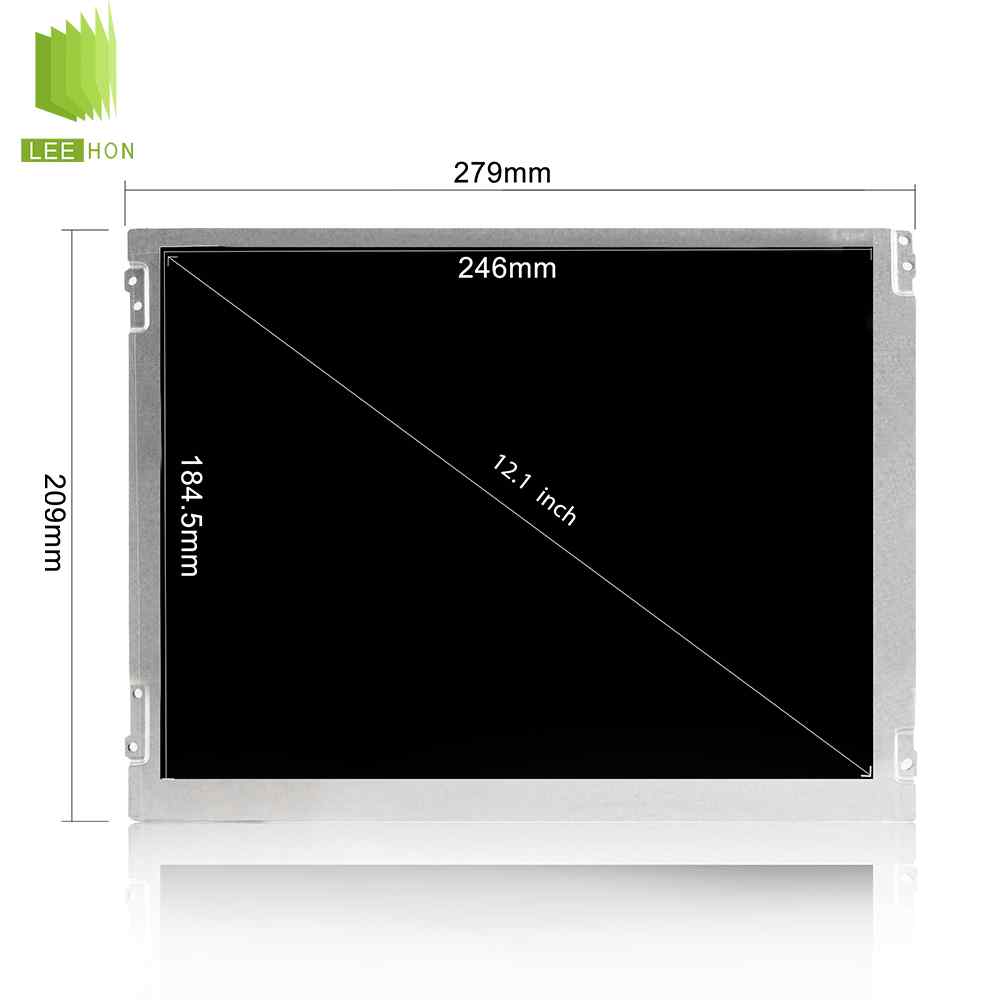

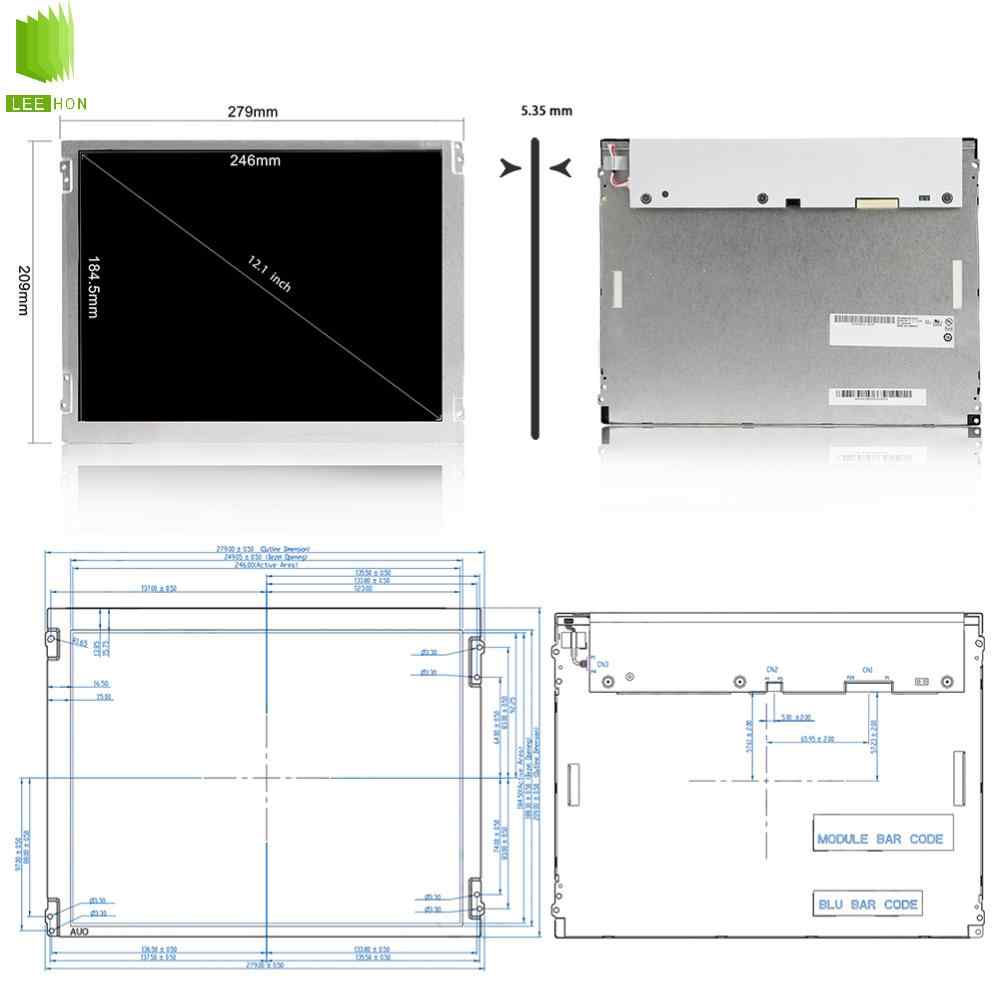

| 物理尺寸 | 显示尺寸 | 246(W)×184.5(H) mm |
| 外观尺寸 | 279(W)×209(H) mm | |
| 可视尺寸 | 249.05(W)×188.3(H) mm | |
| 外观厚度 | 5.73/9.5 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观样式 | - | |
| 安装方式 | - | Face mounting holes (6-Φ3.4, 1-R1.7) on left, right bezel |
| 其它细节 | 重量 | 750g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 亮度(cd/m²) | 500 (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) | |
| 最佳角度 | 6 o'clock | |
| 响应速度 | 25/10 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/65/75 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.33 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.54 |
| sRGB覆盖率 | 0.74 | |
| Adobe RGB覆盖率 | 0.57 | |
| DCI-P3覆盖率 | 0.56 | |
| Rec.2020覆盖率 | 0.4 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 功率总耗 | - | 4.62W (Typ.) |
| 信号电气 | 输入电流 | 200/240mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 0.66/0.79W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 信盛精工 |
| 型号 | MSB240420E | |
| 脚距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-20P1C8B-080B | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | 7S3P | |
| 位置 | 侧入式光源(顶部) | |
| 可换性 | No | |
| 灯管形状 | 3串 | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 22.4/25.2V (Typ./Max.) |
| 输入电流 | 45mA (Typ.) | |
| 功率消耗 | 3.02/3.4W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F05N-02R | |
| 脚距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 10.8/12.0/12.6V (Min./Typ./Max.) |
| 输入电流 | 330/400mA (Typ./Max.) | |
| 功率消耗 | 3.96/4.80W (Typ./Max.) | |
常见问题
这是一款12.1英寸、800×600、500亮度、LVDS20pin、宽温型的工业液晶屏，属于典型的4:3SVGA工控屏，更适合老设备延续、工控替换和对稳定性要求高的项目。
Q1：这块屏适合什么设备？
更适合工业控制终端、传统HMI人机界面、医疗仪器、检测设备、车载工控、老平台改造项目。它的核心参数是12.1寸、800×600、4:3、500nit、LVDS接口，而且工作温度范围可到-30℃~85℃，明显是偏工业环境、长期运行型的面板。
Q2：不适合什么场景？
它不太适合需要高清细腻显示、宽屏UI布局、超薄消费类设备的场景。因为这块屏分辨率是800×600，比例是4:3，更适合传统控制界面，不适合现在很多新设备常见的宽屏页面设计；如果主板平台是eDP或者项目追求更高像素密度，这块屏通常也不是优先选项。
Q3：选型时先核对哪几个关键参数？
先核对这几项最稳：
第一，分辨率和比例。
G121SN01V403是800×600，4:3。同样是12.1寸，可能还有1024×768、1280×800，不是同尺寸就能直接替。
第二，接口和供电。
这块屏是LVDS20pins（1ch6/8-bit），输入电压3.3V。选驱动板和线束时，不能只看“LVDS”，还要继续看通道、位宽、针脚和电压。
第三，机械尺寸。
它的外形尺寸约279×209mm，显示区约246×184.5mm。很多替代失败不是点不亮，而是装不上、压边、孔位不对。
第四，亮度、视角和温度。
这块屏亮度约500cd/m²，TN显示模式，视角大约80/80/65/75，并且是宽温型。设备若有高低温、强光或固定观察角度要求，这几项都要一起看。
Q4：替代时最容易出错的点是什么？
最常见有这几个：
一是把V3、V4、V403当成完全一样。
G121SN01系列名字很像，但不同版本在亮度、背光方案、厚度、是否带LEDDriver上可能不同，不能只看前半段型号。V403公开资料显示亮度约500nit，并带LEDDriver，和部分早期版本思路并不完全一样。
二是只看12.1寸，不看分辨率和比例。
12.1寸里既有800×600也有1024×768，如果原机程序、驱动板、UI是按别的分辨率做的，直接替换很容易出问题。
三是只看LVDS，不看针脚定义。
即便同样是LVDS20pin，不同屏的供电脚、差分对、背光控制脚也可能不同。实际项目里白屏、花屏、背光不亮，很多就是这个环节出了错。
四是忽略安装方向和视角。
这块屏是TN，可视方向特性要结合整机安装方式看。若设备原本就有固定观看角度，替代成别的面板后，可能出现仰视发白、俯视偏色。

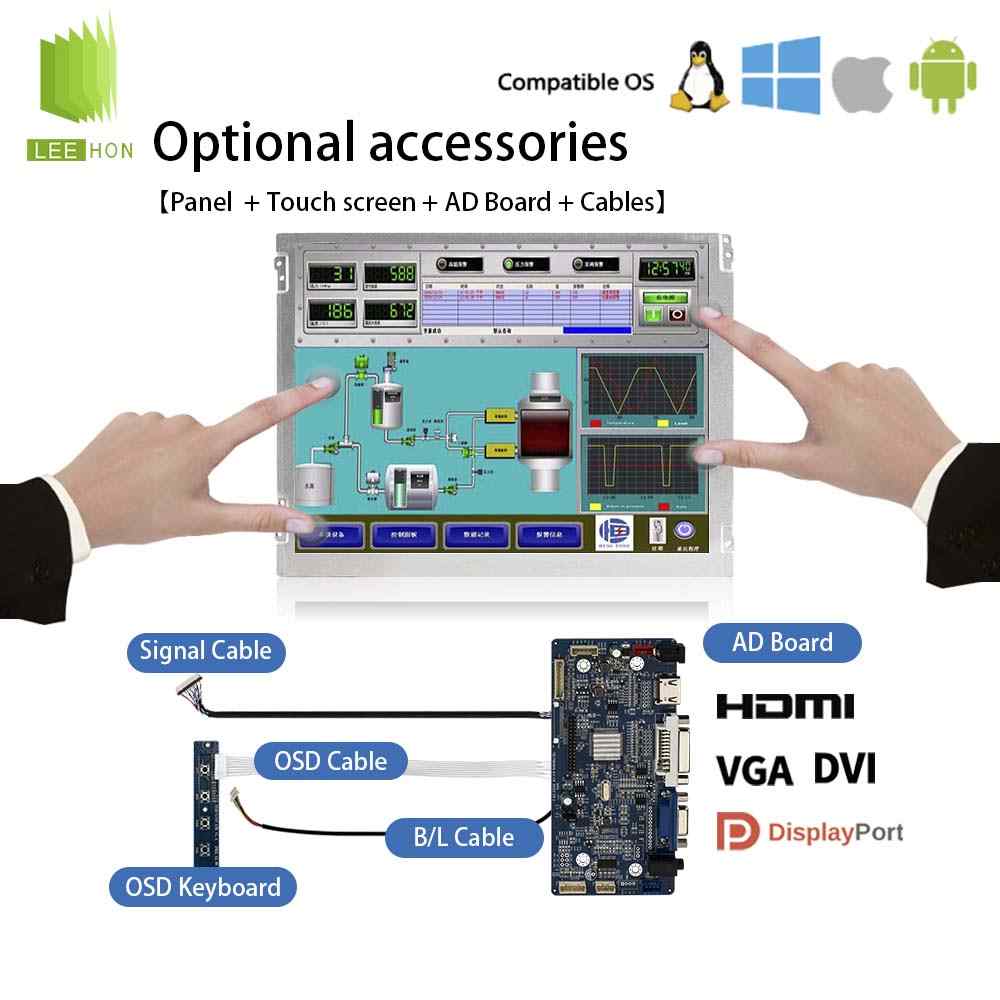

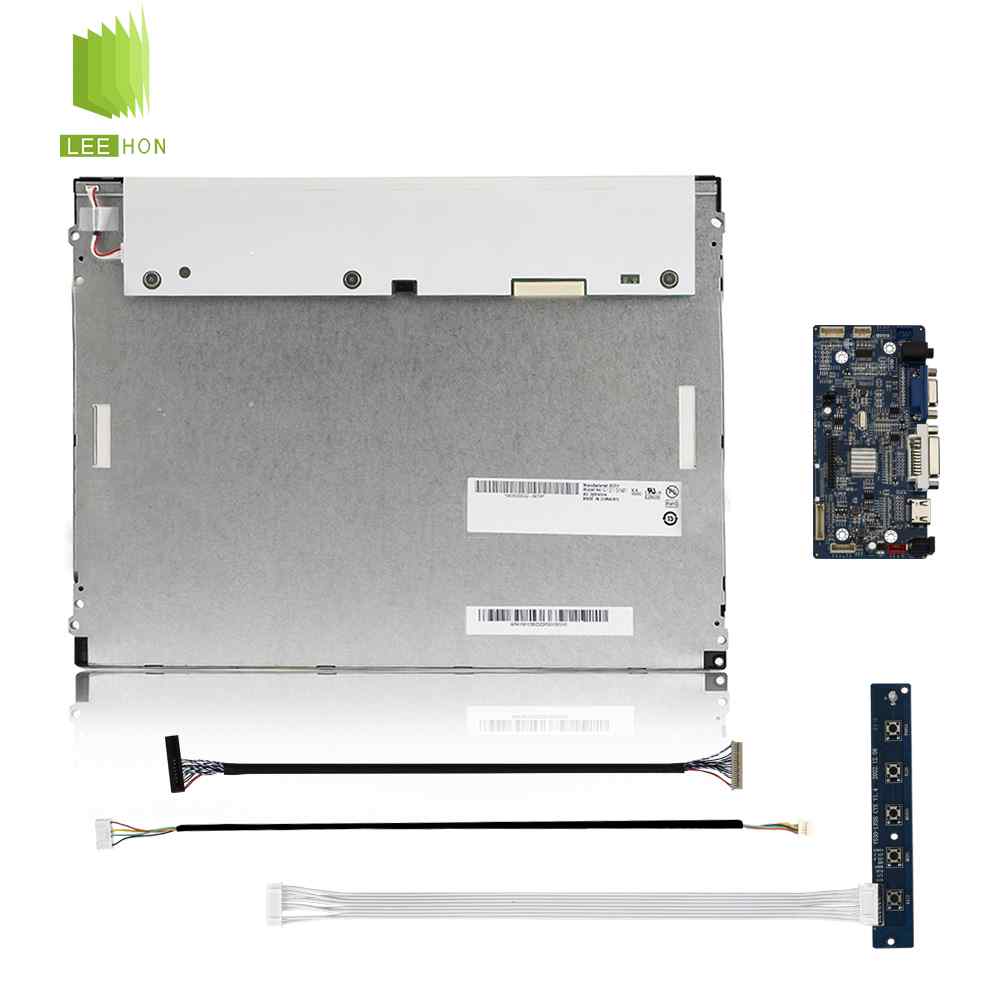

Q5：配触摸、驱动板、线束时要注意什么？
建议分开看：
配触摸时：
先核对可视区、外形区、前框开窗、玻璃尺寸、FPC出口方向。这块屏是标准4:3结构，很多触摸总成不能只按“12.1寸通用”来配。
配驱动板时：
驱动板至少要支持800×600、LVDS单通道、3.3V逻辑，还要确认背光控制方式。V403资料显示是WLED，带LEDDriver，所以背光供电和调光逻辑也要一起确认。
配线束时：
重点核对20pin接口座、线序、供电脚、地线、LVDS差分对、背光控制脚。不要默认“20pin都一样”，这是工业屏替换里最容易踩的坑。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
12.1寸→800×600→4:3→LVDS20pin→3.3V→亮度约500nit→外形279×209附近→宽温型。
如果原项目是工业设备，还要把是否带LEDDriver、温度范围、前框结构、触摸总成尺寸一起纳入判断。G121SN01V403本质上就是一块偏工业长期应用的标准型12.1寸SVGA屏。杭州立煌科技有限公司从2009年起一直专注LCD液晶屏行业，供应京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等LCD工业液晶屏原厂原包原装现货，咨询:19157671329
