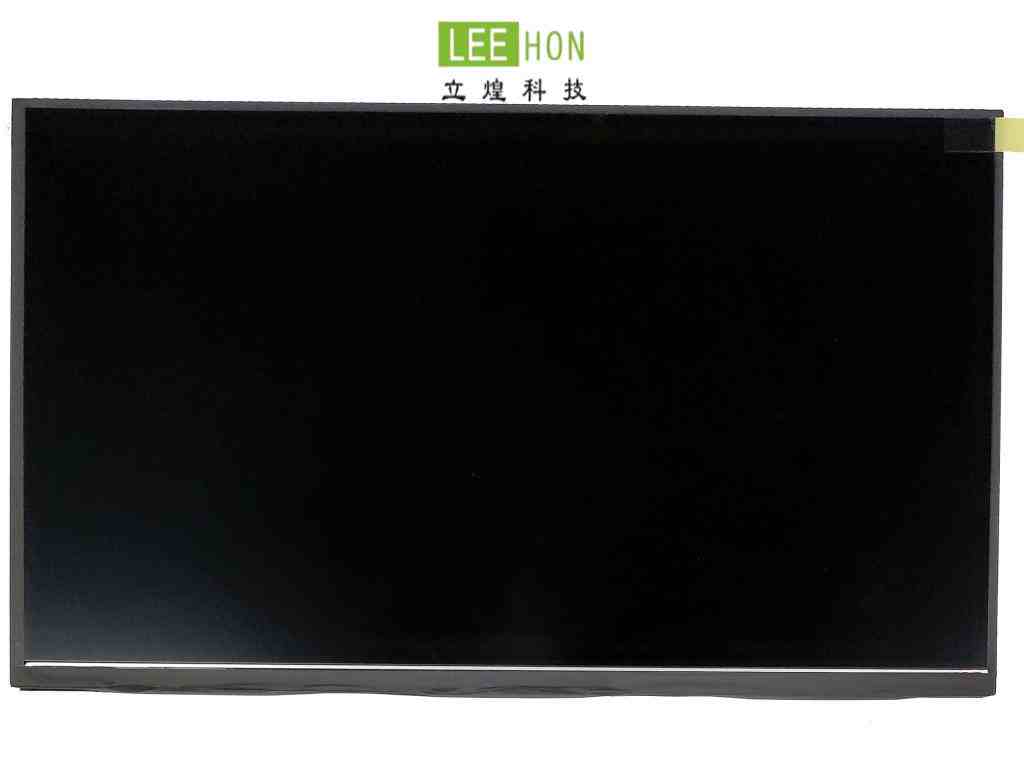

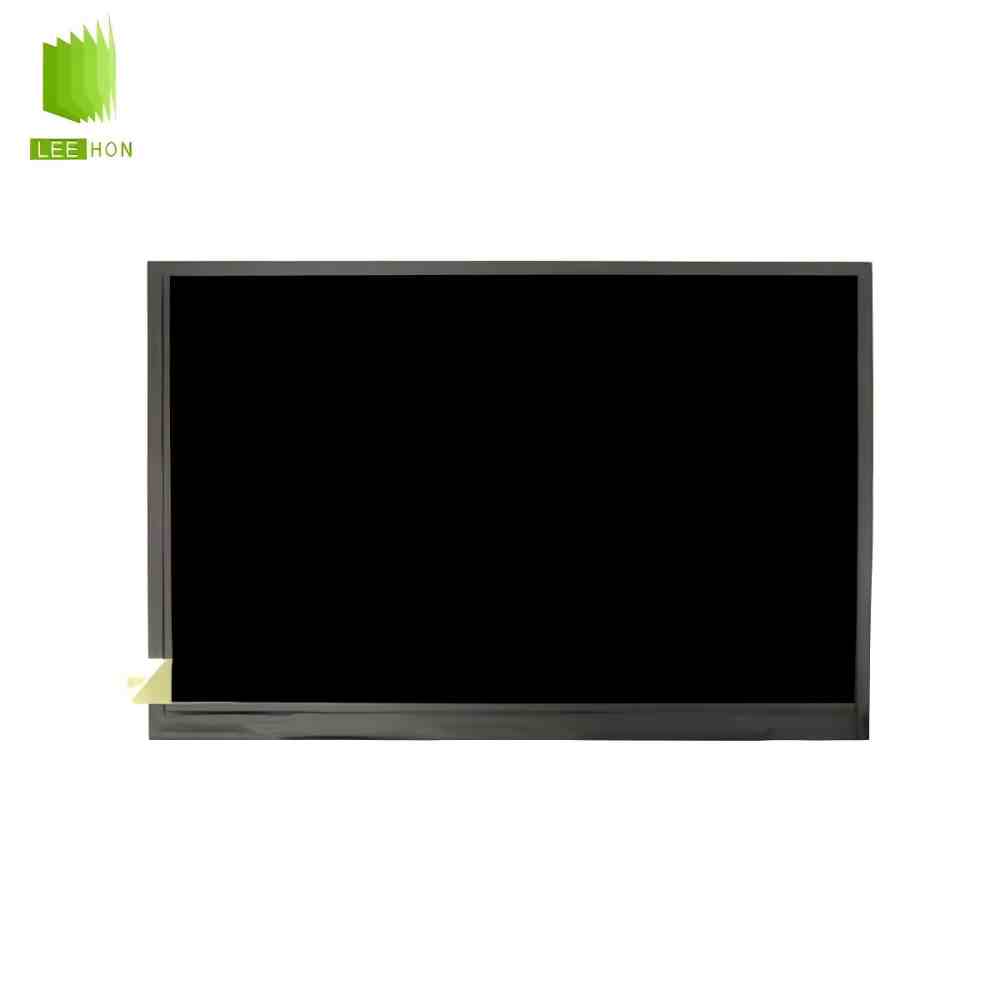

| 京东方液晶模组COG-PVLSZT137-01信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | COG-PVLSZT137-01 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | AV128Z7M-L13 | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -40 ~ 85 °C | |
| 存储温度 | -40 ~ 95 °C | |
| 耐振动性 | - | |
| 面板应用 | - | - |
| 典型特征 | - | - |
| 面板尺寸 | 面板尺寸 | 12.8英寸 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.1476×0.1476 [172PPI] | |
| 点间距 (mm) | 0.0492×0.1476 | |
| 结构尺寸 | 显示区域 (mm) | 283.392(H) × 159.408(V) |
| 可视区域 (mm) | - | |
| 外观尺寸 (mm) | 292.892(H) × 173.358(V) | |
| 外观厚度 (mm) | 7.5/12.3 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| Shape Style | - | |
| 安装方式 | - | Without |
| 光学特征 | 面板亮度 | 800 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 85/85/85/85 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 30 (Max.)(Tr+Td) | |
| 视角方向 | 全视角 | |
| 工作模式 | ADS，常黑显示，透射式 | |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 显示颜色 | 色温 | 7203K |
| 显示颜色 | 16.7M (8-bit) | |
| 白色色度 | X:0.300; Y:0.330 | |
| 1931色域 | NTSC比值 | 0.75 |
| sRGB覆盖率 | 0.94 | |
| Adobe RGB覆盖率 | 0.77 | |
| DCI-P3覆盖率 | 0.78 | |
| Rec.2020覆盖率 | 0.56 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 白场变动 | - | 1.25 (Max.)(9 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 翻转扫描 | - | No |
| 工作频率 | - | 60Hz |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | 9S4P | |
| 形状 | 4串 | |
| 寿命(小时) | - | |
| 背光可换性 | - | |
| WLED电气 | 电压供应 | 23.4/27.9/30.6V (Min./Typ./Max.) |
| 电流供应 | 105mA (Typ.) | |
| 功率消耗 | - | |
| 接口特征 | 位置 | - |
| 背光驱动 | 无 | |
| 类型 | FPC | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 脚间距 | - | |
| Pin 数量 | 10 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 400/600mA (Typ./Max.) | |
| 功率消耗 | - | |
| 接口特征 | 位置 | - |
| 信号系统 | LVDS (2 ch, 8-bit) | |
| 类型 | 端子 | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | FFSKL05023G50 | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 50 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
COG-PVLSZT137-01液晶屏常见问题
Q1：COG-PVLSZT137-01（AV128Z7M-L13）是什么屏幕？核心规格？
A：这是京东方 13.7 英寸工业车载长条定制 LCD 模组，对标型号 COG-PVLSZT137-01；分辨率为1920×1080 超宽定制配比，IPS 广视角、8bit 原色、雾面防眩光，主打车载仪表、中控一体化长条形显示。
Q2：这款屏幕亮度与户外显示效果怎么样？
A：标配车载高亮800cd/㎡~1000cd/㎡可选，高对比度，阳光下可视不反光；背光采用长效 WLED，支持 PWM 深度调光，适配行车高低亮度切换，夜间不刺眼。
Q3：AV128Z7M-L13 的工作温区和耐用等级？
A：车载宽温标准：工作 -20℃~+70℃，存储 - 30℃~+80℃；抗震动、耐温差、防老化，满足车载前装、工程机械内饰屏长期稳定运行要求。
Q4：接口、背光、触控配置有哪些？
A：信号接口主流MIPI/EDP 高清接口（定制引脚）；无集成背光驱动，需外接恒流板；原厂裸屏不带触控，可贴合电容触控框做一体化车载触控屏。
Q5：COG-PVLSZT137-01 替换选型要注意什么？
A：属于定制长条专属开孔模组，不能直接通用常规 13.3/12.3 寸屏替换；替换必须核对：长宽外形、固定孔位、接口定义、分辨率、背光参数；兼容优先看京东方同后缀 L 系列同尺寸定制屏，不建议混搭普通工控屏。
