| 友达液晶模组G150XAN01.2 详情表 | ||
| 类别 | 参数 | 详情 |
| 基础信息 | 制造商 | 友达 |
| 型号 | G150XAN01.2 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 15.0" | |
| 别名 | - | |
| 典型特征 | - | |
| 应用环境 | 存储温度 | -20 ~ 70 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 像素特征 | 解析度 | 1024(RGB)×768, XGA |
| 点间距(mm) | 0.099×0.297 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.297×0.297 (H×V) [85PPI] | |

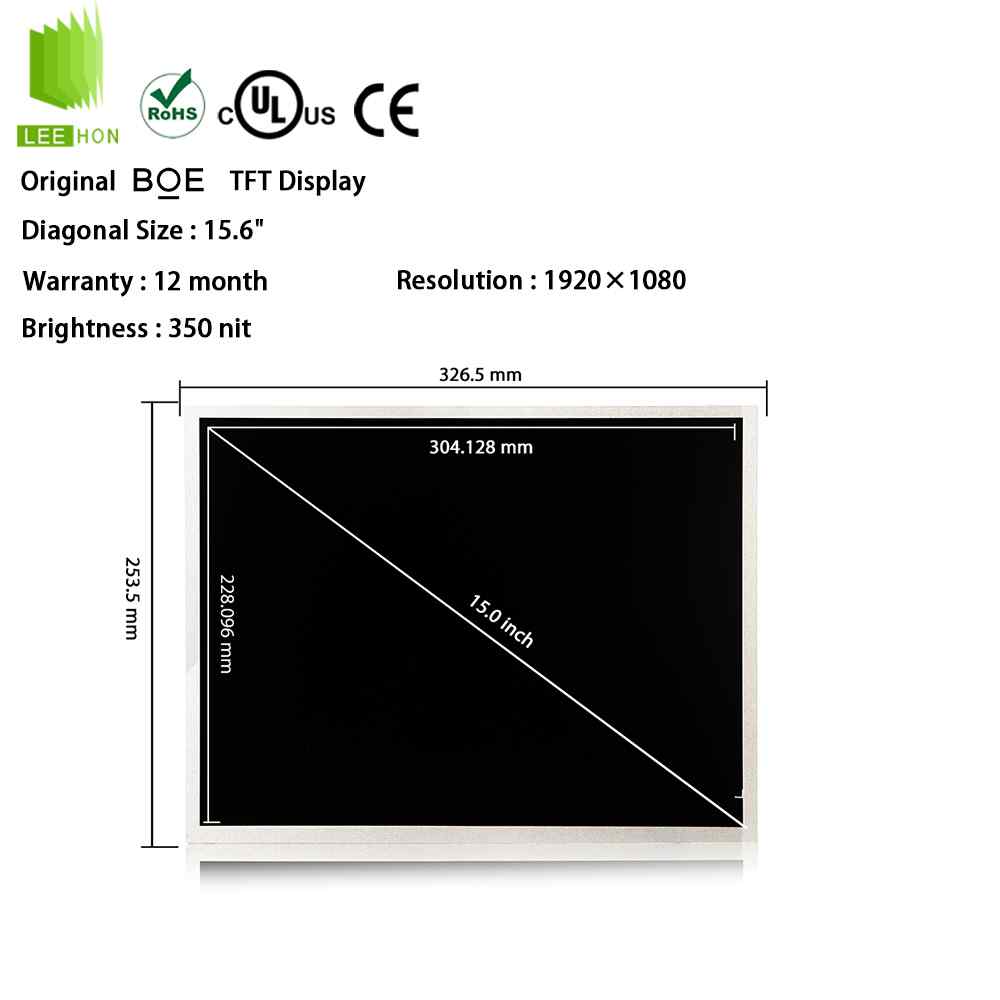

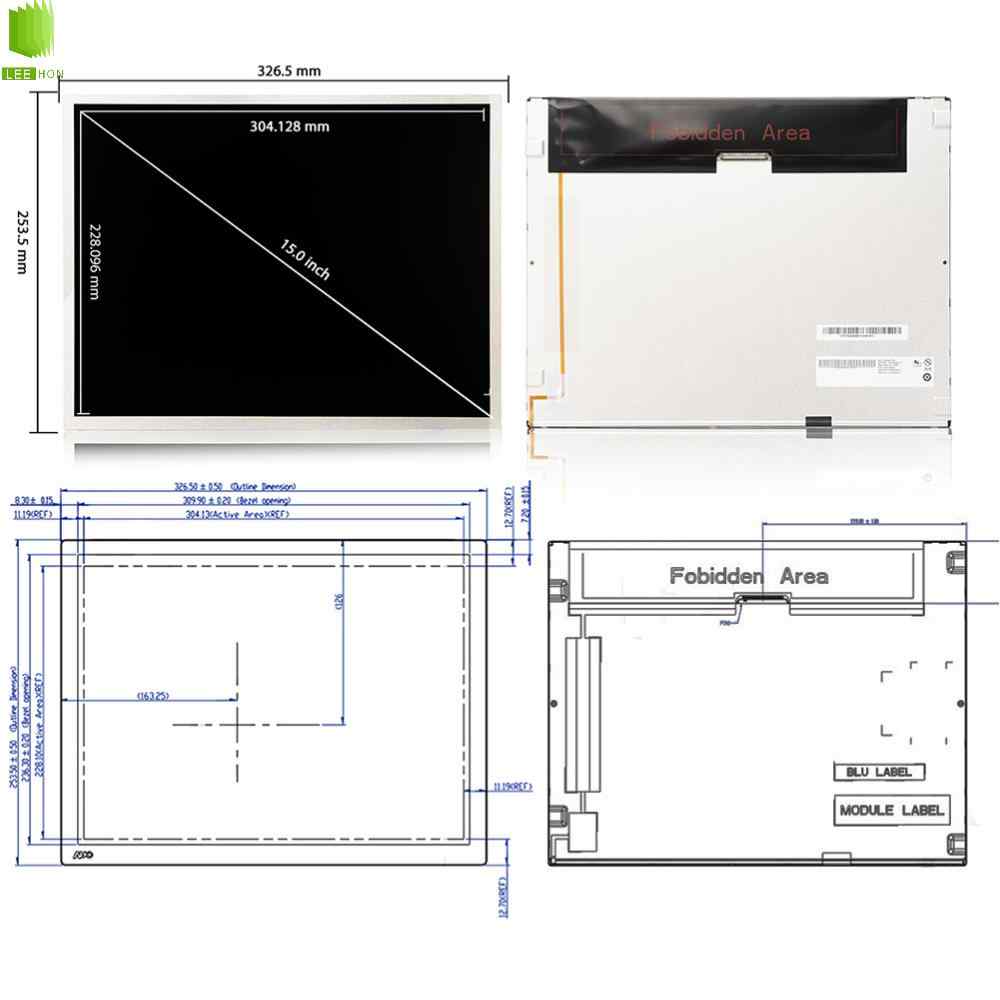

| 结构尺寸 | 显示区域(mm) | 304.128(H) × 228.096(V) |
| 开口区域(mm) | 309.9(H) × 236.3(V) | |
| 外观尺寸(mm) | 326.5(H) × 253.5(V) | |
| 外观厚度(mm) | 6.8 (Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它参数 | 重量 | 660g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.6 |
| sRGB覆盖率 | 0.78 | |
| Adobe RGB覆盖率 | 0.62 | |
| DCI-P3覆盖率 | 0.62 | |
| Rec.2020覆盖率 | 0.45 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 9.2W (Typ.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 0.42/0.51A (Typ./Max.) | |
| 功率消耗 | 1.39/1.68W (Typ./Max.) | |
| 信号类型 | - | LVDS (1 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSCK2407P30 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 是否可换 | No | |
| 形状 | - | |
| 寿命 | 50K (Min.) Hours | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0V (Typ.) |
| 电流供应 | 0.65/0.71A (Typ./Max.) | |
| 功率消耗 | 7.75/8.5W (Typ./Max.) | |
G150XAN01.2 液晶屏常见问题
Q1：G150XAN01.2 是什么屏幕？核心基础参数？
A：友达 AUO 15 英寸工业 TFT-LCD 高亮模组，IPS 广视角，分辨率1024×768（XGA），8bit 色深、雾面防眩光，专为工控、户外设备、仪器终端设计。
Q2：这款屏亮度与户外可视表现如何？
A：典型高亮1000 cd/m²，高对比度，全视角上下左右≥85°，阳光下防反光清晰可见，支持 7×24 小时长期连续点亮运行。
Q3：G150XAN01.2 工作温区与可靠性等级？
A：工业宽温规格：工作 -30℃～+80℃，存储 - 40℃～+90℃；抗震动、耐高低温老化，适配机床、户外机柜、车载特种设备、医疗器械等严苛场景。
Q4：接口、背光、触控配置说明？
A：信号为双通道 LVDS 接口；标配 WLED 背光，无内置驱动，需外接恒流板 + PWM 调光；模组原生不带触控，可外贴电容 / 电阻触摸屏集成使用。
Q5：选型替换与同系列版本注意事项？
A：同尺寸 XGA 工业屏可对标友达 G150XAN 初代改版、京东方 15 寸高亮宽温屏；外形孔位基本兼容，替换务必核对 LVDS 针脚、背光参数与驱动固件，避免背光不亮、花屏。
