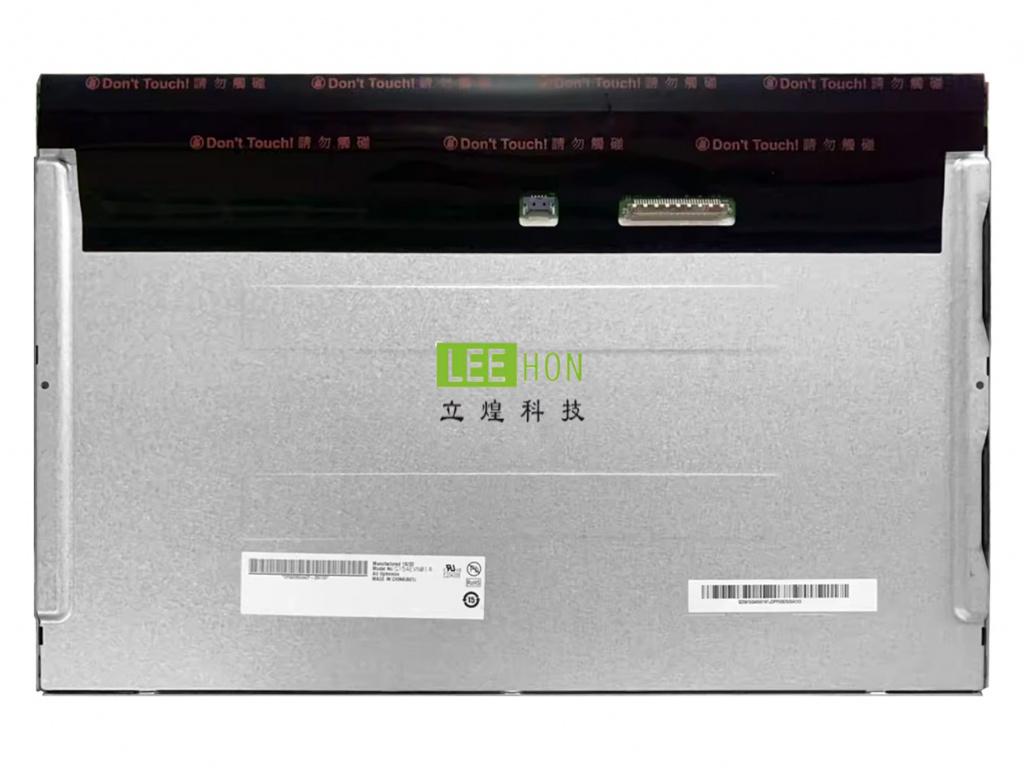

| 友达液晶模组G154EVN01.0 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G154EVN01.0 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | - | |
| 对角尺寸 | 15.4" | |
| 应用环境 | 存储温度 | -20 ~~ 80 °C |
| 工作温度 | -10 ~~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 像素特征 | 解析度 | 1280(RGB)×800, WXGA |
| 点间距(mm) | 0.08625×0.25875 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.25875×0.25875 (H×V) [98PPI] | |
| 帧频率 | 60Hz | |
| 结构尺寸 | 显示区域(mm) | 331.2(H) × 207(V) |
| 开口区域(mm) | 334.5(H) × 209.1(V) | |
| 外观尺寸(mm) | 352(H) × 230(V) | |
| 外观厚度(mm) | 8.55/9.05 (Typ./Max/) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 16:10 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | 安装方式 | Side mounting holes (4 pcs) on left, right bezel |
| 其它参数 | 重量 | 900g (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 3000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AMVA3，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间(ms) | 30 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.40 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.43 |
| sRGB覆盖率 | 0.61 | |
| Adobe RGB覆盖率 | 0.45 | |
| DCI-P3覆盖率 | 0.45 | |
| Rec.2020覆盖率 | 0.32 | |
| 翻转扫描 | 翻转扫描 | No |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 0.636/0.787A (Typ./Max.) | |
| 功耗 | 2.1/2.6W (Typ./Max.) | |
| 信号类型 | 信号类型 | LVDS (1 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-XB30SSLA-HF15 | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | LVDS-30P1C8B-170A | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F05N-12R | |
| 数量 | 1 pcs | |
| 脚数 | 5 pins | |
| 脚距 | 1.25 mm | |
| 脚定义 | - | |
| 背光驱动 | 背光驱动 | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.53/0.63A (Typ./Max.) | |
| 功耗 | 6.4/7.6W (Typ./Max.) | |
G154EVN01.0 屏幕常见问题
Q：G154EVN01.0 屏幕尺寸与分辨率？
A：15.4 英寸友达工业宽屏，16:9 比例，高清工业标配分辨率，画面视野宽。
Q：背光亮度与屏幕质感？
A：标准工业亮度，WLED 节能背光，雾面防眩光，表面硬化耐刮耐磨。
Q：采用什么信号接口？
A：通用 LVDS 差分接口，低压 3.3V 供电，兼容性强，适配多数工控驱动板。
Q：环境耐温适配能力？
A：常规工业常温工作区间，稳定性强，适合室内机柜、设备恒温场景使用。
Q：适合拿来替换哪些设备？
A：工业一体机、嵌入式显示器、工控操作台、高端商用终端、设备大屏改装更换。
