| 友达液晶模组G190ETN01.4 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G190ETN01.4 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 19.0寸 | |
| 适用于 | - | |
| 典型特征 | - | |
| 最大额定 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 像素特征 | 分辨率 | 1280(RGB)×1024, SXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.098×0.294 mm | |
| 像素间距(W×H) | 0.294×0.294 mm [86PPI] | |

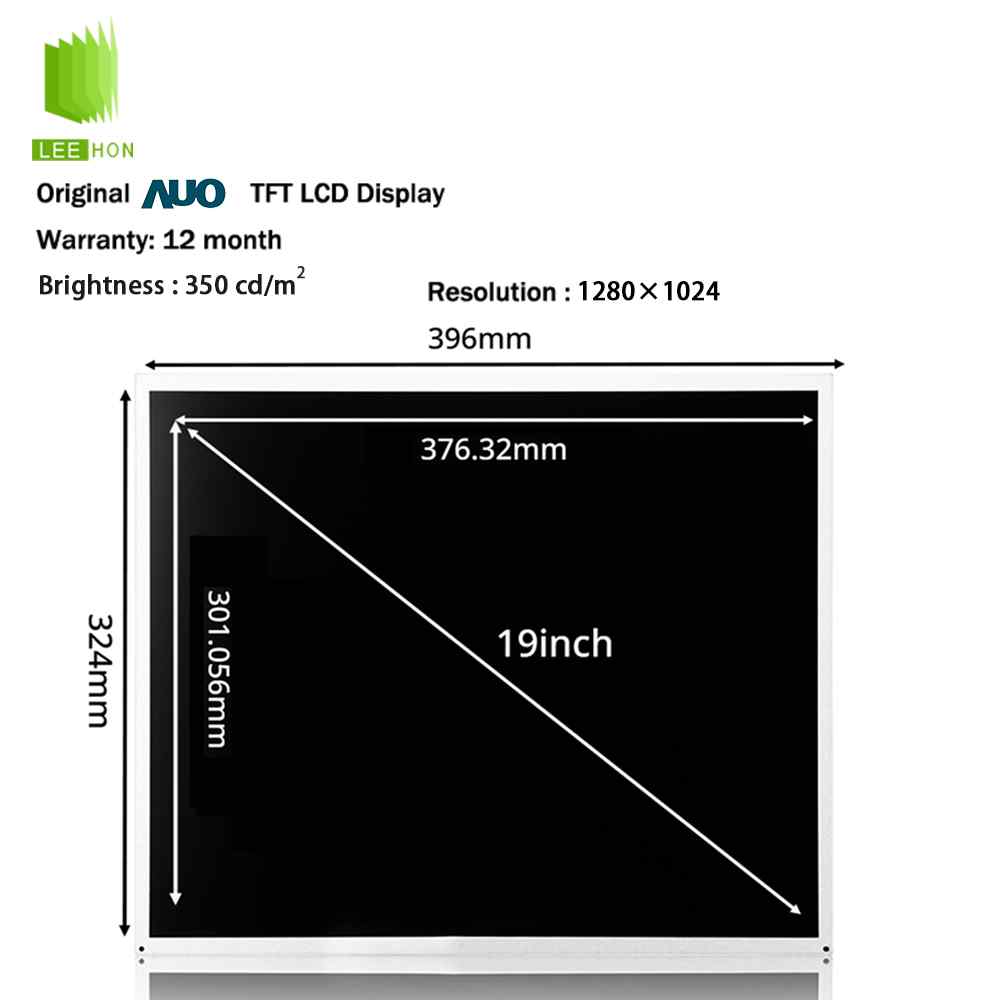

| 物理尺寸 | 显示尺寸 | 376.32(W)×301.056(H) mm |
| 外观尺寸 | 396(W)×324(H) mm | |
| 可视尺寸 | 379.72(W)×304.46(H) mm | |
| 外观厚度 | 13.38 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.211111111 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 1.80Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 亮度(cd/m²) | 450 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | - | |
| 响应速度 | 7/3 (Typ.)(Tr/Td) ms | |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.9 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.8 | |
| DCI-P3覆盖率 | 0.9 | |
| Rec.2020覆盖率 | 0.66 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 20W (Typ.) |
| 信号电气 | 输入电流 | 1.0/1.2A (Typ./Max.) |
| 输入电压 | 5.0V (Typ.) | |
| 功率消耗 | 5.0/6.0W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 广濑电机 |
| 型号 | DF14H-30P-1.25H(56) | |
| 脚距 | 1.25 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-200A | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | 4 strings | |
| 位置 | 侧入式光源(底部) | |
| 可换性 | - | |
| 灯管形状 | 4串 | |
| 灯管寿命 | 50K (Typ.) 小时 | |
| 灯管电气 | 输入电压 | 38.4±4.8V |
| 输入电流 | 100mA (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 日压端子 |
| 型号 | SM08B-GHH-TB(HF) | |
| 脚距 | 1.25 mm | |
| 脚数 | 8 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 10.8/12.0/13.4V (Min./Typ./Max.) |
| 输入电流 | 1.25/1.73A (Typ./Max.) | |
| 功率消耗 | 15/18.7W (Typ./Max.) | |
G190ETN01.4 液晶屏常见问题
Q1：G190ETN01.4 基础参数是什么？
A：友达 19 英寸工业 TN 液晶模组，5:4 比例，分辨率1280×1024，a-Si TFT 架构，主打高性价比工控常规显示。
Q2：亮度、视角与工作温区？
A：典型亮度 300cd/㎡，TN 面板可视角度一般；标准常温 0℃~70℃，支持 7×24 小时长期连续开机运行。
Q3：接口与供电规格？
A：标配双通道 LVDS 接口，常规工业屏端子；3.3V 逻辑供电，内置 WLED 背光，兼容通用 PWM 调光驱动板。
Q4：适配哪些设备场景？
A：机床控制面板、工业机柜显示器、监控操作台、老旧工控机替换、普通医疗辅助屏、室内自助终端副屏。
Q5：能替换 G190ETN01.204 / 同尺寸 19 寸屏吗？
A：分辨率、接口通用可替换；注意 TN 面板视角局限，核对安装孔位与背光参数，必要时微调驱动亮度。
