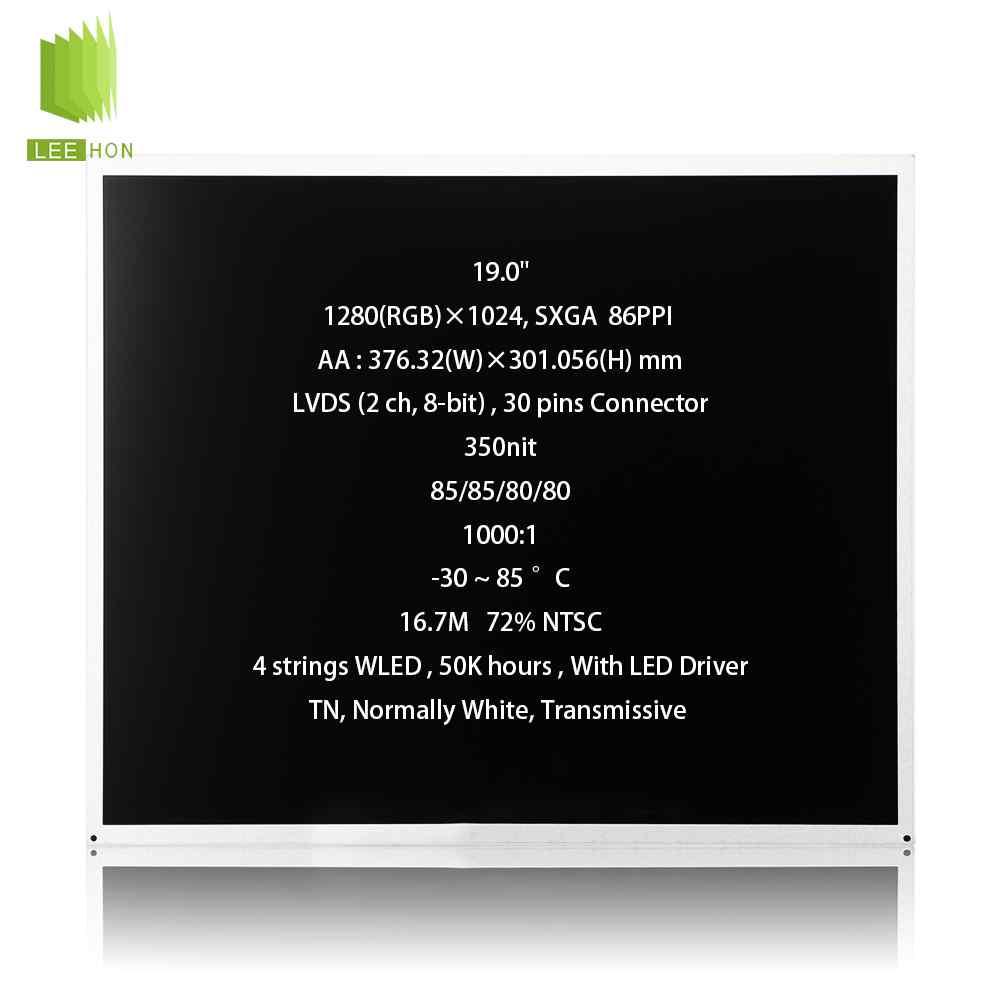

| 友达液晶模组G190ETN01.204 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G190ETN01.204 | |
| 面板尺寸 | 19.0英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 像素数量 | 1280(RGB)×1024, SXGA |
| 点间距 | 0.098×0.294 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.294×0.294 mm (H×V) [86PPI] | |

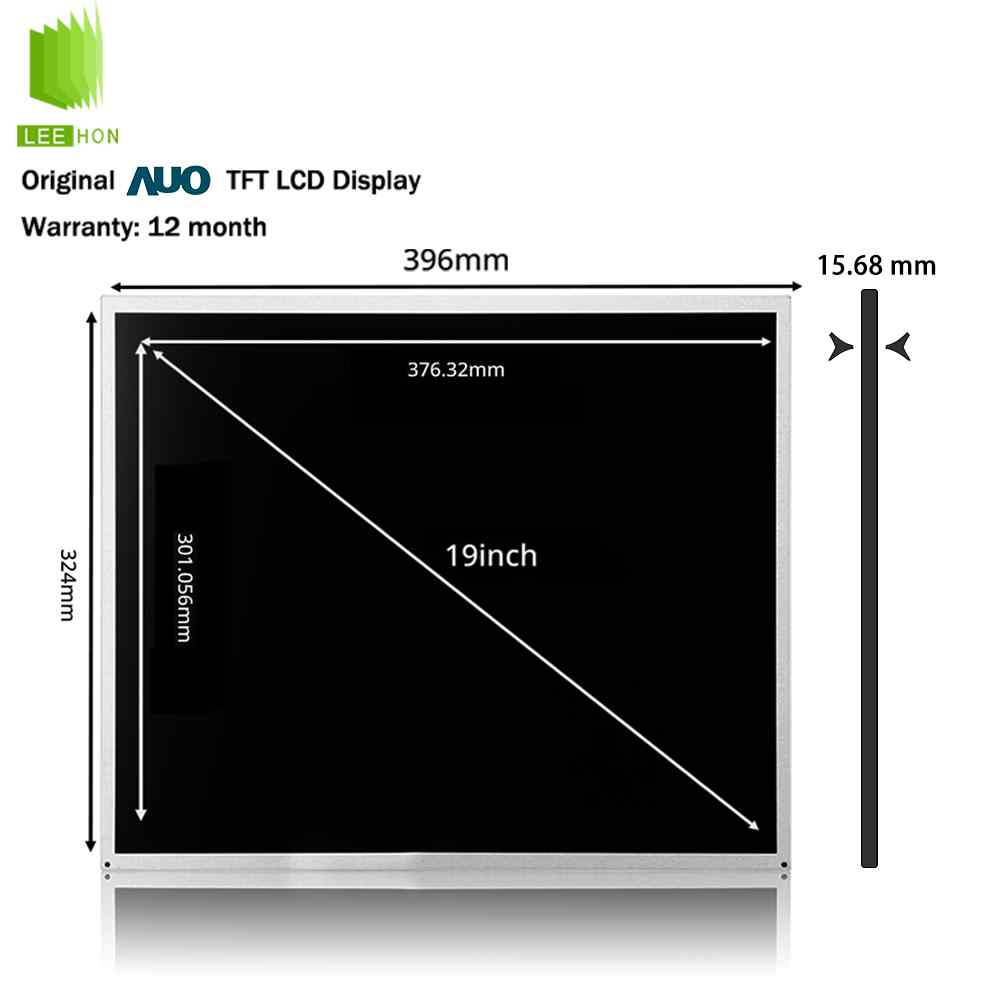

| 结构尺寸 | 显示区域 | 376.32×301.056 mm (H×V) |
| 可视区域 | 379.72×304.46 mm (H×V) | |
| 外观尺寸 | 396×324 mm (H×V) | |
| 外观厚度 | 15.68 (Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 5:4 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 1.80Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基本信息 | 面板亮度 | 350 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | - | |
| 反应时间 | 7/3 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.7 |
| sRGB覆盖率 | 0.92 | |
| Adobe RGB覆盖率 | 0.72 | |
| DCI-P3覆盖率 | 0.73 | |
| Rec.2020覆盖率 | 0.52 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率消耗 | - | 13.5W (Typ.) |
| 背光特征 | 灯管类型 | WLED |
| 灯管形状 | 4串 | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 数量 | 4 strings | |
| 位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压输入 | 36.0/38.4V (Typ./Max.) |
| 电流输入 | 50mA (Typ.) | |
| 功耗 | 7.2/7.68W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM08B-GHH-TB(HF) | |
| 脚间距 | 1.25 mm | |
| 脚数 | 8 pins | |
| 数量 | 1 pcs | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 0.68/0.75A (Typ./Max.) | |
| 功耗 | 8.5/9.0W (Typ./Max.) | |
| 信号系统 | - | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | 1.0/1.2A (Typ./Max.) | |
| 功耗 | 5.0/6.0W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 广濑电机 |
| 型号 | DF14H-30P-1.25H | |
| 脚间距 | 1.25 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
G190ETN01.204液晶屏常见问题
Q1：G190ETN01.204 基础规格是什么？
A：友达 19 英寸工业 TFT-LCD，5:4 比例，分辨率 1280×1024，TN 架构，适配传统工控固定分辨率显示场景。
Q2：G190ETN01.204亮度、温区与耐用性如何？
A：典型亮度 300cd/㎡，常规工作温区 0℃~70℃，支持长期 7×24 小时待机点亮，功耗低、整机稳定性强。
Q3：G190ETN01.204接口与供电配置？
A：标准双通道 LVDS 接口，通用工业屏端子；3.3V 逻辑供电，WLED 背光支持 PWM 调光，兼容常规工控驱动板。
Q4：G190ETN01.204主要应用在哪些设备？
A：机床操作屏、控制柜显示器、监控操作台、老旧工控机替换、医疗辅助显示、嵌入式自助终端副屏。
Q5：G190ETN01.204能替代同尺寸 G190EG/G190EAN 系列吗？
A：分辨率一致可适配；需核对屏线引脚、背光功率与安装孔位，TN 屏视角弱于 IPS，装机前确认可视角度需求。
