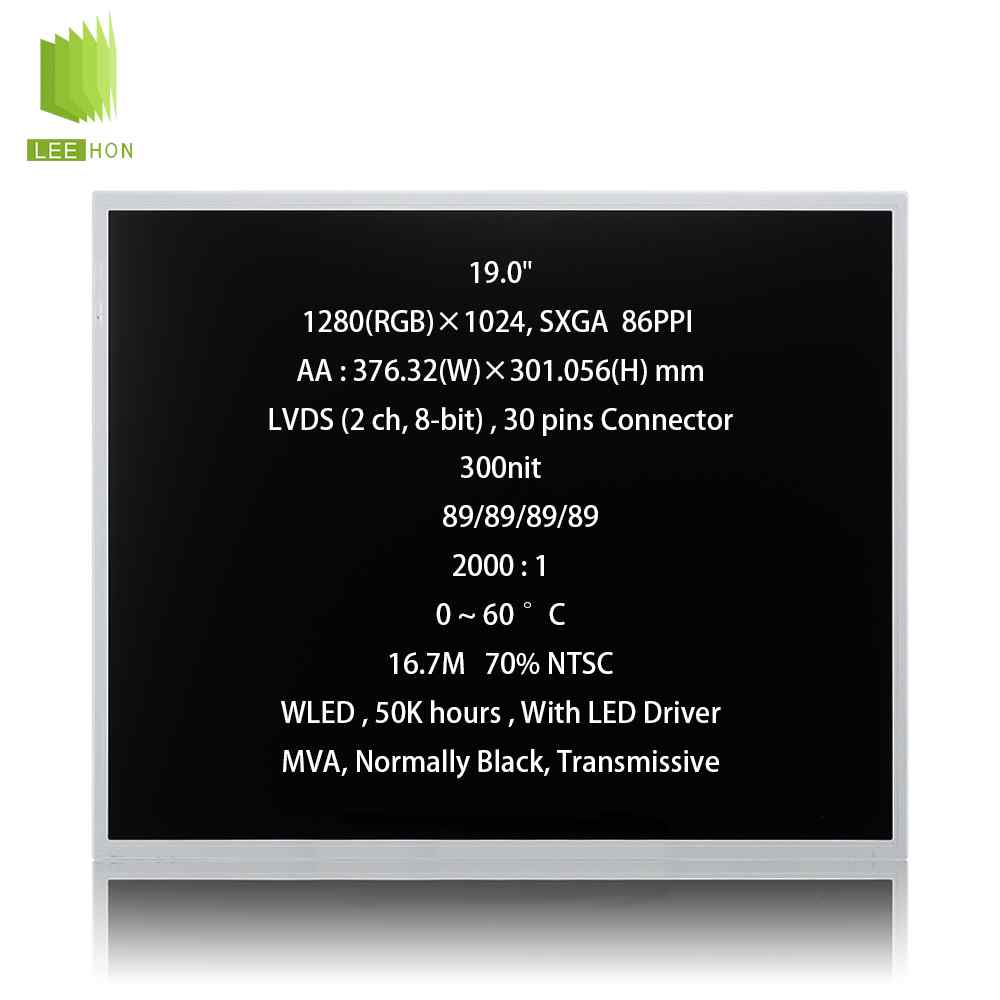

| 友达液晶模组G190EG02 V104 特征信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 友达 |
| 型号名称 | G190EG02 V104 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -15 ~ 70 °C | |
| 存储温度 | -20 ~ 70 °C | |
| 抗振能力 | - | |
| 适用于 | - | - |
| 典型特征 | - | - |
| 屏幕尺寸 | 屏幕尺寸 | 19.0寸 |
| 像素特征 | 分辨率 | 1280(RGB)×1024, SXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.098×0.294 mm | |
| 像素间距(W×H) | 0.294×0.294 mm [86PPI] | |

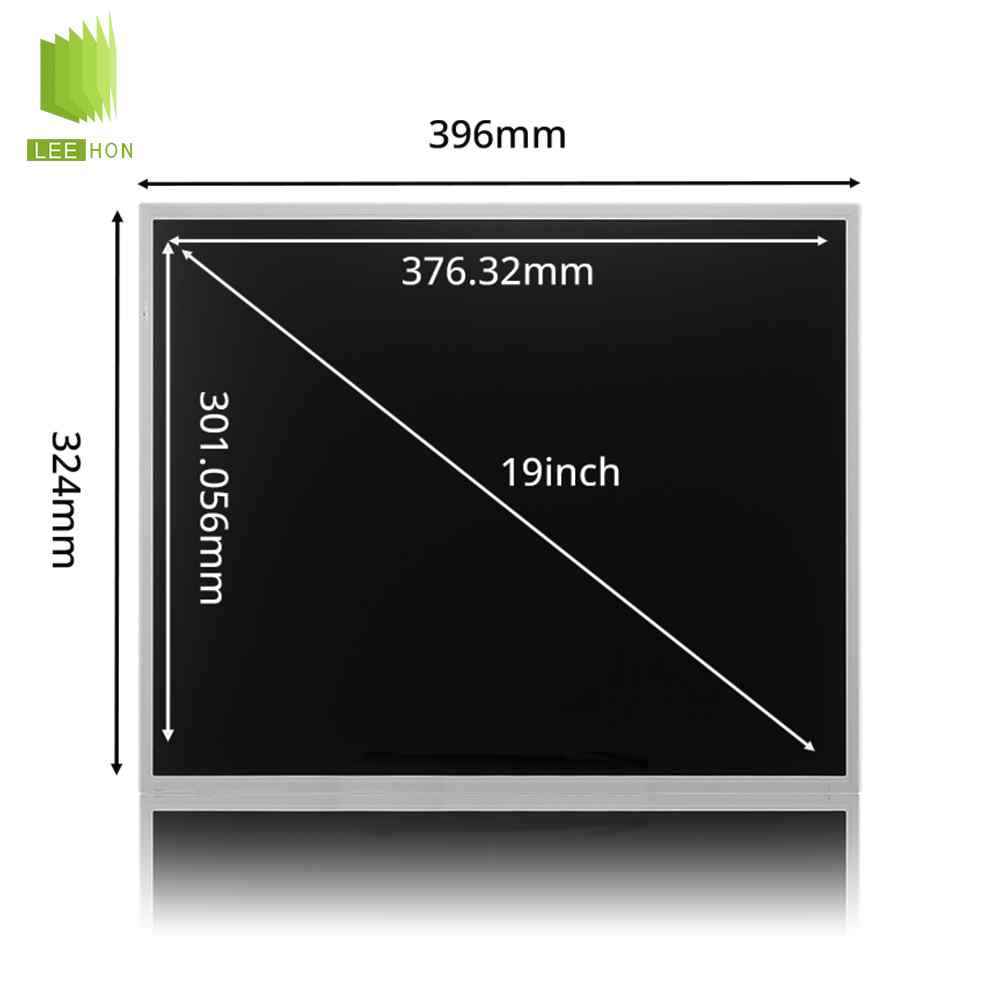

| 结构尺寸 | 显示尺寸(W×H) | 376.32×301.056 mm |
| 可视尺寸(W×H) | 380.32×305.06 mm | |
| 外观尺寸(W×H) | 396×324 mm | |
| 外观厚度 | 15.3±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 5:4 (W : H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 表面防护 | - |
| 重量 | 1.74Kgs (Typ.) | |
| 表面处理 | 雾面 | |
| 光学特征-基本信息 | 亮度(cd/m²) | 350 (Typ.) |
| 光学模式 | MVA，常黑显示，透射式 | |
| 对比度 | 2000:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
| 最佳角度 | 全视角 | |
| 光学特征-响应速度 | 响应速度 | 15/5 (Typ.)(Tr/Td) (ms) |
| 色彩性能 | 色温 | 6485K |
| 颜色数量 | 16.7M (8-bit) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.93 | |
| Adobe RGB覆盖率 | 0.72 | |
| DCI-P3覆盖率 | 0.76 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | - | 1.25/1.33 (Typ./Max.)(9 points) |
| 功率总耗 | 功率总耗 | 14.54W (Typ.) |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 信号电气 | 电流输入 | 0.63/0.66A (Typ./Max.) |
| 电压输入 | 5.0V (Typ.) | |
| 功耗 | 3.3/3.5W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 信号接口 | 品牌 | 航空电子 |
| 型号 | FI-XB30SSRLA-HF16 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 脚定义 | LVDS-30P2C8B-180A | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 50K (Min.) | |
| 是否可换 | - | |
| 接口特征(背光) | 位置 | - |
| 类型 | 端子 | |
| WLED 驱动 | 含LED驱动 | |
| 接口详情(背光) | 品牌 | 信盛精工 |
| 型号 | MS24019RHD | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 9 pins | |
| 脚定义 | - | |
| 驱动电气(背光) | 电流输入 | 1.25A (Max.) |
| 电压输入 | 12.0V (Typ.) | |
| 功耗 | 15W (Max.) | |
G190EG02 V104液晶屏常见问题
Q1：G190EG02 V104 基础规格是什么？
A：友达 19 英寸工业级 TFT-LCD，分辨率 1280×1024，5:4 比例，a-Si 背光架构，主打工控标准固定分辨率显示。
Q2：亮度、视角与工作温区参数？
A：典型亮度 300cd/m²，常规广视角；标准工作温区 0℃~70℃，支持 7×24 小时长时间连续点亮，稳定性强。
Q3：接口与电气配置有哪些？
A：标配单 / 双通道标准 LVDS 接口，常规工控屏端子；3.3V 逻辑供电，内置 WLED 背光，支持常规 PWM 调光驱动。
Q4：主要适配哪些设备场景？
A：机床操作面板、工业控制柜、监控操作台、医疗设备显示屏、老旧 19 寸工控机、自助终端内嵌显示。
Q5：能和 G190EAN 系列互换吗？
A：分辨率相同可适配；需核对 LVDS 引脚、背光电压、安装孔位，部分机型要微调驱动分辨率与亮度参数。
