| 友达液晶模组G190ETN01.601信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 友达 |
| 型号名称 | G190ETN01.601 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -30 ~ 70 °C | |
| 存储温度 | -30 ~ 70 °C | |
| 抗振能力 | - | |
| 适用于 | - | - |
| 典型特征 | - | - |
| 屏幕尺寸 | 屏幕尺寸 | 19.0寸 |
| 像素特征 | 分辨率 | 1280(RGB)×1024, SXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.098×0.294 mm | |
| 像素间距(W×H) | 0.294×0.294 mm [86PPI] | |
| 结构尺寸 | 显示尺寸(W×H) | 376.32×301.056 mm |
| 可视尺寸(W×H) | 380.3×305.1 mm | |

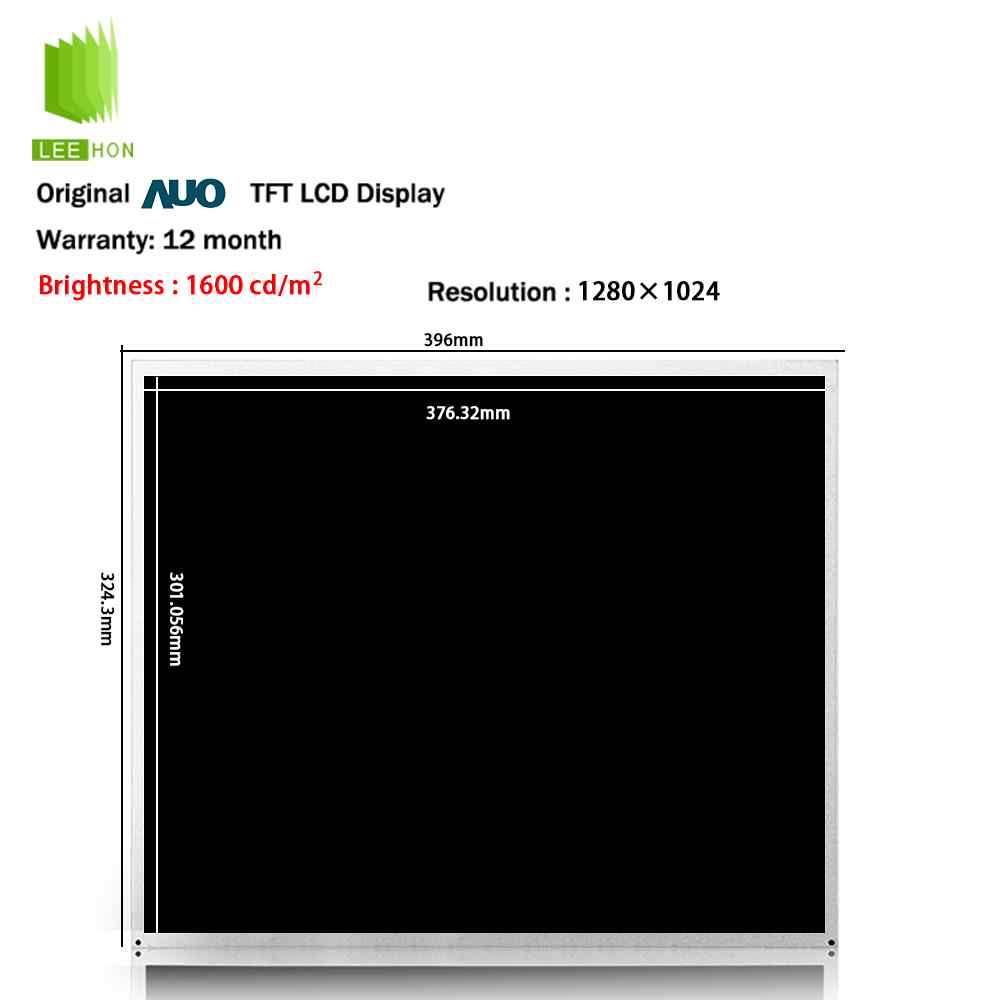

| 外观尺寸(W×H) | 396×324.3 mm | |
| 外观厚度 | 15.29±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 5:4 (W : H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 表面防护 | - |
| 重量 | 1.80Kgs (Max.) | |
| 表面处理 | Hard coating (2H)，抗反射处理 | |
| 光学特征-基本信息 | 亮度(cd/m²) | 1600 (Typ.) |
| 光学模式 | TN，常白显示，透射式 | |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 85/85/80/80 (Typ.)(CR≥10) | |
| 响应速度 | 10 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 | 色温 | 6737K |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 白场色度 | Wx:0.310; Wy:0.320 | |
| 1931色域 | NTSC比值 | 0.7 |
| sRGB覆盖率 | 0.91 | |
| Adobe RGB覆盖率 | 0.71 | |
| DCI-P3覆盖率 | 0.73 | |
| Rec.2020覆盖率 | 0.52 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 功率总耗 | 功率总耗 | 37.7W (Max.) |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 信号电气 | 电流输入 | 1.0/1.2A (Typ./Max.) |
| 电压输入 | 5.0V (Typ.) | |
| 功耗 | 5/6W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 信号接口 | 品牌 | 航空电子 |
| 型号 | FI-XB30SSRLA-HF16 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 脚定义 | LVDS-30P2C8B-200A | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 50K (Min.) | |
| 是否可换 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| WLED 驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MS240110RHD | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 10 pins | |
| 脚定义 | - | |
| 驱动电气 | 电流输入 | 2.3A (Typ.) |
| 电压输入 | 12.0±1.2V | |
| 功耗 | 27.6/31.7W (Typ./Max.) | |
G190ETN01.601液晶屏常见问题
Q1：G190ETN01.601 基础规格是什么？
A：友达 19 英寸工业 TN 液晶模组，5:4 比例，分辨率 1280×1024，是 G190ETN01.600 的精细化改版，稳定性与背光一致性优化升级。
Q2：亮度、温区与耐用参数？
A：典型亮度 300cd/㎡，常规工作温区 0℃~70℃；强化背光寿命，支持工控 7×24 小时长期连续点亮，低偏色、低衰减。
Q3：接口与供电背光配置？
A：标配双通道 LVDS 工业标准接口，3.3V 逻辑供电；内置 WLED 背光，兼容通用 PWM 调光，适配老款同系列驱动板与屏线。
Q4：主要适配哪些设备场景？
A：机床操作面板、工业控制柜、监控操作台、老旧 19 寸工控整机替换、普通医疗辅助屏、室内自助终端内嵌副屏。
Q5：能直接替换 600/01.4/204 老款吗？
A：尺寸、分辨率、引脚接口全兼容，可无缝直代；仅个别机型可微调背光亮度参数，无需改硬件、不用刷程序。
