| 友达液晶模组G190EAN01.5详情表 | ||
| 类别 | 项目 | 信息 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G190EAN01.5 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 19.0寸 | |
| 适用于 | - | |
| 最大额定 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 分辨率 | 1280(RGB)×1024, SXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.098×0.294 mm | |
| 像素间距(W×H) | 0.294×0.294 mm [86PPI] | |

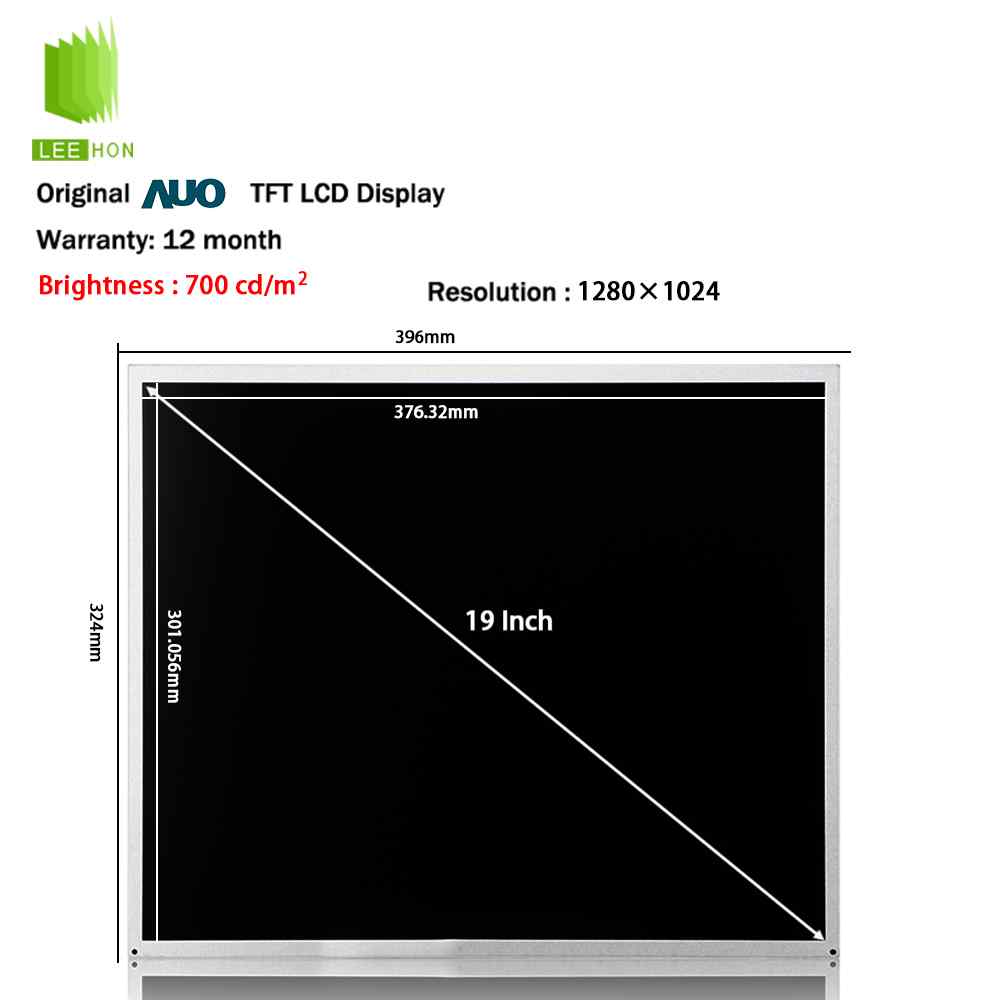

| 物理尺寸 | 显示尺寸 | 376.32(W)×301.056(H) mm |
| 外观尺寸 | 396(W)×324(H) mm | |
| 可视尺寸 | 380.32(W)×305.06(H) mm | |
| 外观厚度 | 15.8 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.211111111 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 1.70±0.15Kgs |
| 表面处理 | 雾面 | |
| 光学详情-基础信息 | 亮度(cd/m²) | 700 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 13/12 (Typ.)(Tr/Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.299; Wy:0.315 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 7502K | |
| 白场变动 | 1.25 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.96 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.53 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 信号电气 | 输入电流 | 0.67/0.8A (Typ./Max.) |
| 输入电压 | 5.0V (Typ.) | |
| 功率消耗 | 3.35/4.0W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-XB30SSLA-HF15 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-190A | |
| 光源特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源(底部) | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MS24019RHD | |
| 脚距 | 1.25 mm | |
| 脚数 | 9 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | - | |
| 功率消耗 | 23.0/25.2W (Typ./Max.) | |
G190EAN01.5液晶屏常见问题
Q1：G190EAN01.5 基础规格是什么？
A：友达 19 英寸工业 TFT‑LCD，分辨率 1280×1024，a-Si 架构、全视角，WLED 背光，定位高清工业固定画面显示。
Q2：G190EAN01.5亮度、对比度与工作温度？
A：典型亮度 350cd/m²，高对比度；常规工业温区 0℃~70℃，色彩稳定，支持长时间连续通电工作。
Q3：G190EAN01.5接口与电气参数？
A：标准 LVDS 接口，常规屏线端子搭配；逻辑供电常规 3.3V，内置背光驱动，支持 PWM 调光，适配通用工控驱动板。
Q4：G190EAN01.5主要应用哪些设备场景？

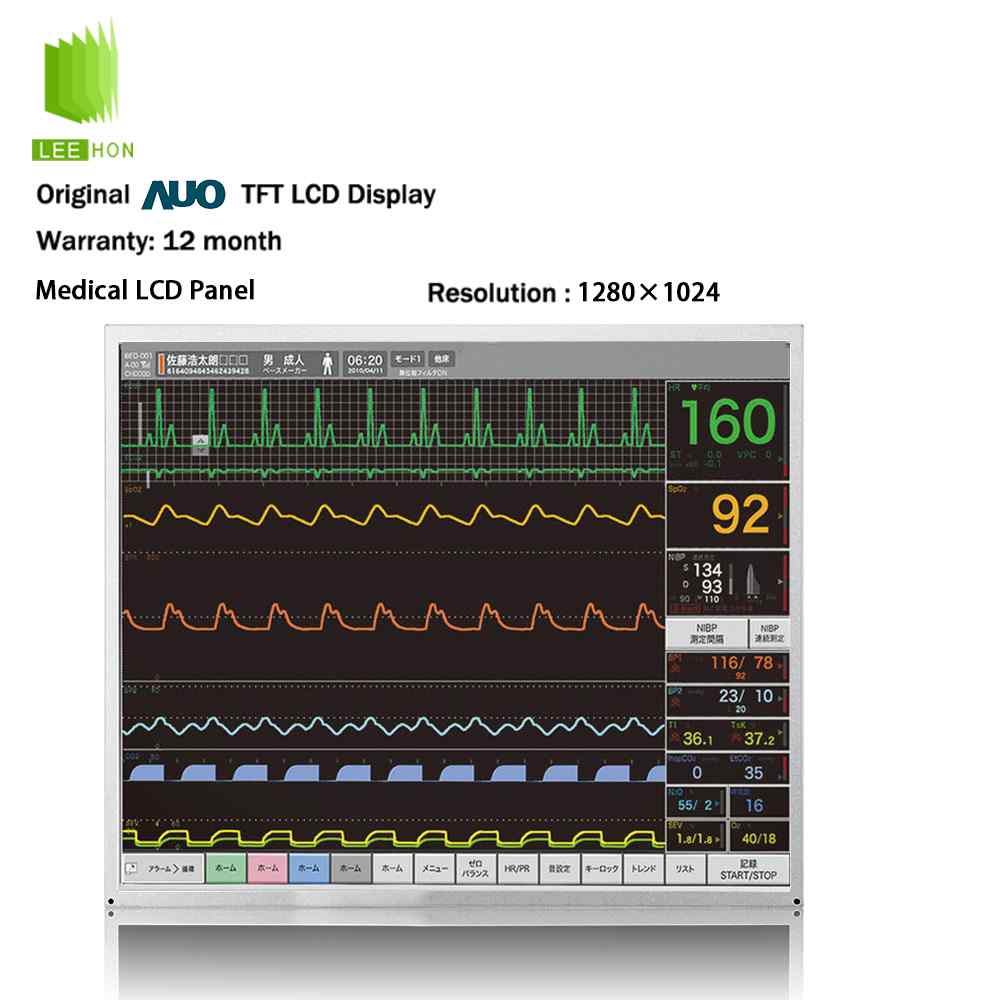

A：工业操作台、机床显示屏、医疗设备副屏、自助终端、监控机柜画面、嵌入式工控一体机。
Q5：G190EAN01.5同尺寸替换要注意什么？
A：优先核对分辨率、LVDS 时序与引脚定义；匹配背光电压与驱动功率，确认安装孔位，避免花屏、不亮机。
