| 京东方液晶模组ZV190E0M-N10 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | ZV190E0M-N10 | |
| 面板尺寸 | 19.0英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -20 ~ 75 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.05G (10.3 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 像素数量 | 1280(RGB)×1024, SXGA |
| 点间距 | 0.0976×0.2928 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.2928×0.2928 mm (H×V) [86PPI] | |

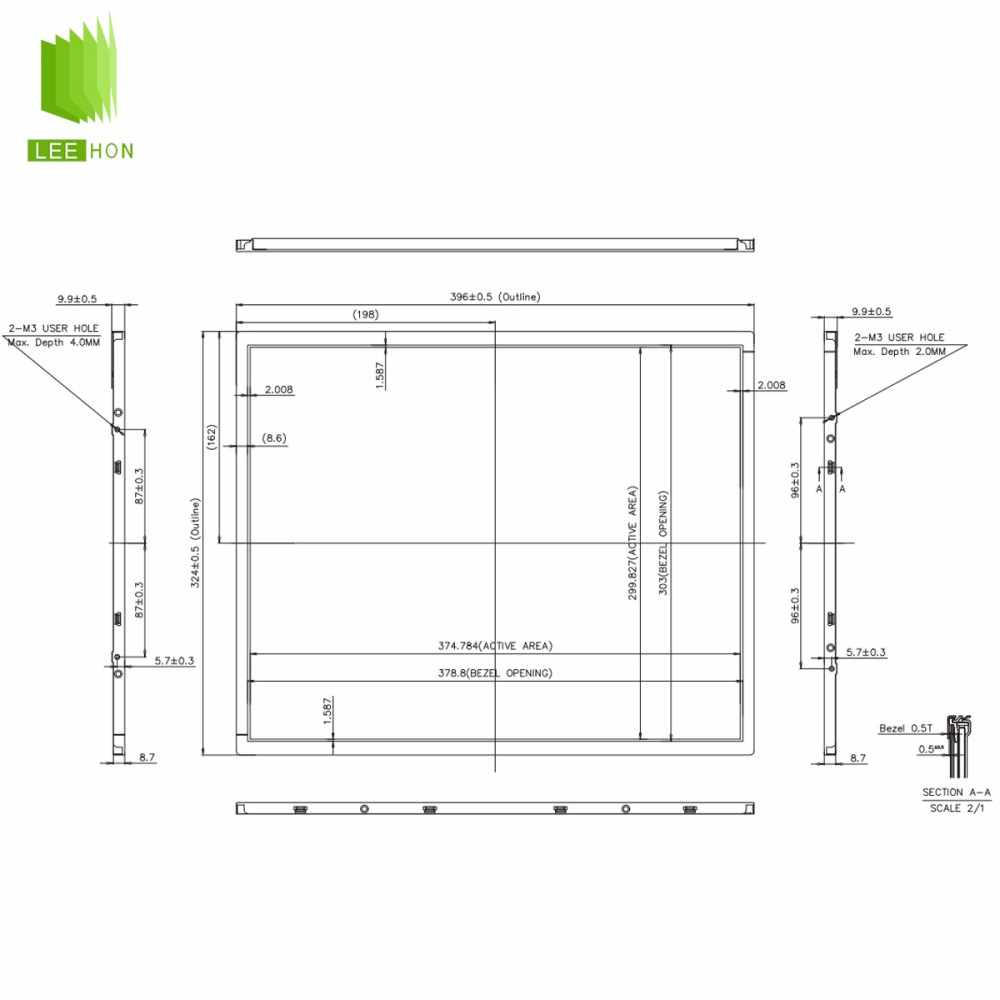

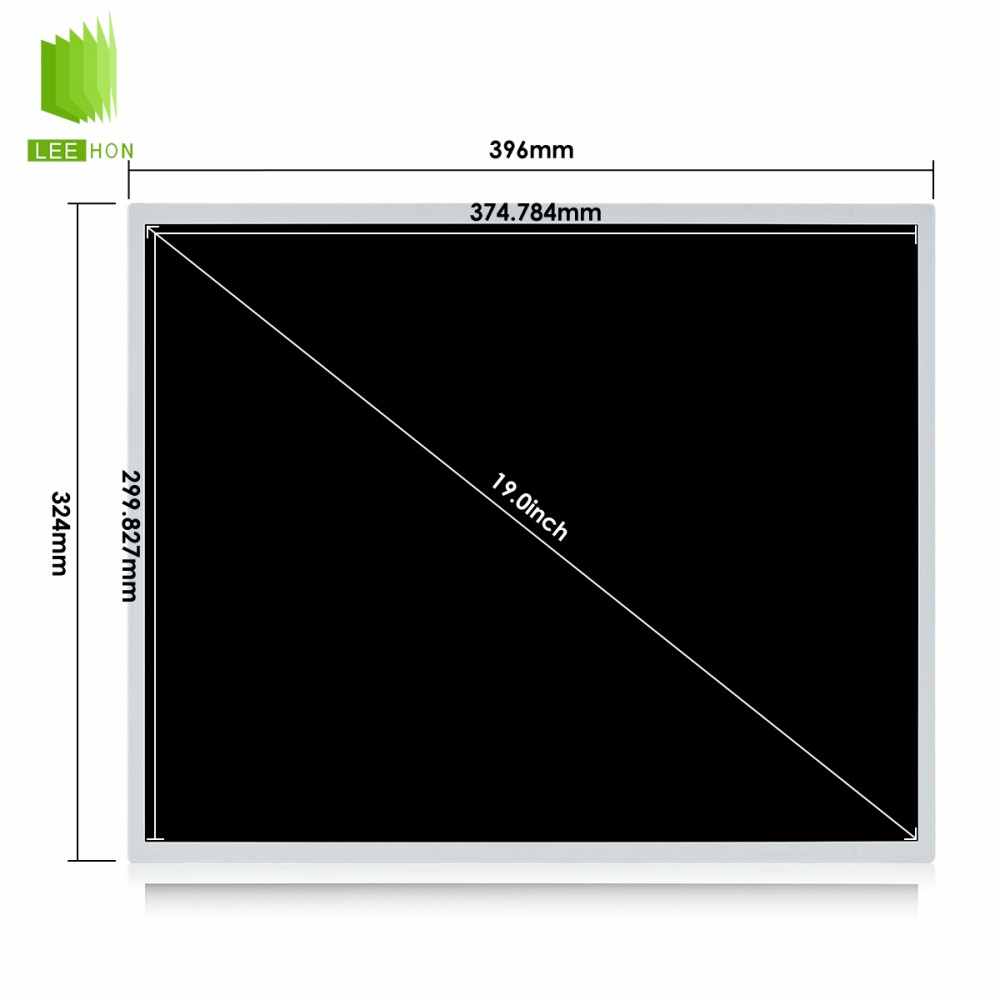

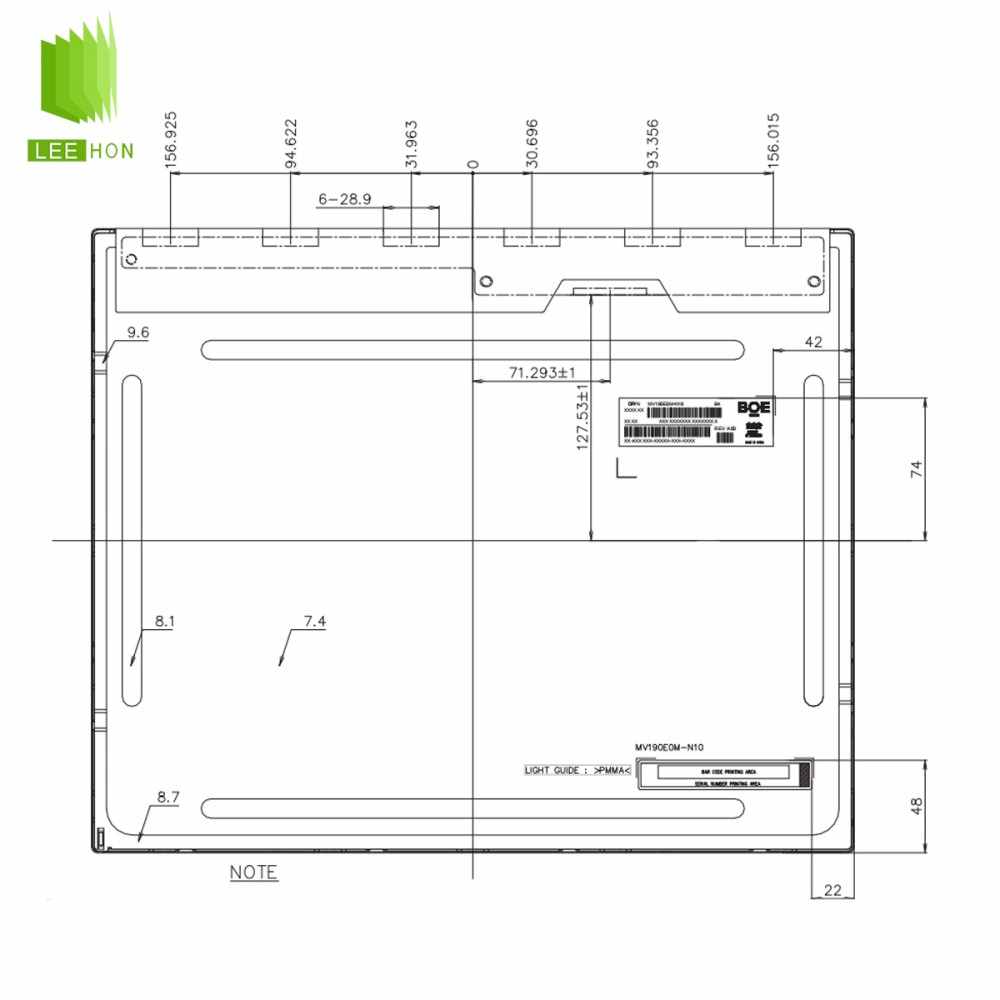

| 结构尺寸 | 显示区域 | 374.784×299.827 mm (H×V) |
| 可视区域 | 378.8×303 mm (H×V) | |
| 外观尺寸 | 396×324 mm (H×V) | |
| 外观厚度 | 9.9/13.38 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 5:4 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 1.80Kgs (Typ.) |
| 表面处理 | - | |
| 光学详情 | 面板亮度 | 450 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 14 (Typ.)(G to G) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.33 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.84 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.85 | |
| DCI-P3覆盖率 | 0.87 | |
| Rec.2020覆盖率 | 0.63 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 19.2/23.5W (Typ./Max.) | |
| 背光特征 | 灯管类型 | WLED |
| 数量 | 11S4P | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | 4串 | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 34.1/36.3V (Typ./Max.) |
| 电流输入 | 110mA (Typ.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM08B-GHS-TB | |
| 脚间距 | 1.25 mm | |
| 脚数 | 8 pins | |
| 数量 | 1 pcs | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 1.35/1.666A (Typ./Max.) | |
| 功耗 | 16.2/18W (Typ./Max.) | |
| 信号系统 | - | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | 0.60/1.1A (Typ./Max.) | |
| 功耗 | 3.0/5.5W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 广濑电机 |
| 型号 | DF14H-30P-1.25H(56) | |
| 脚间距 | 1.25 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | LVDS-30P2C8B-200A |
ZV190E0M-N10液晶屏常见问题
Q1：ZV190E0M-N10 基础规格是什么？
A：中电熊猫 19 英寸工业 IPS 液晶模组，5:4 比例，分辨率 1280×1024，广视角架构，主打高清稳定工业室内显示。
Q2：亮度、对比度与工作温区？
A：典型亮度 350cd/㎡，画面色彩均匀、对比度优秀；常规工业温区 0℃~70℃，支持 7×24 小时长时间连续开机运行。
Q3：接口与电气背光配置？
A：双通道 8bit LVDS 标准接口，通用工控屏端子；3.3V 逻辑供电，内置 WLED 背光，支持常规 PWM 调光，适配主流驱动板。
Q4：适配哪些设备使用场景？
A：工业一体机、机床操作屏、监控操作台、医疗配套显示、自助终端、老旧 19 寸工控设备升级替换。
Q5：能替换友达 G190ETN、京东方 DV190 系列吗？
A：分辨率尺寸通用可替换；IPS 视角优于 TN 屏，需核对 LVDS 时序、安装孔位，部分机型微调色彩参数即可。
