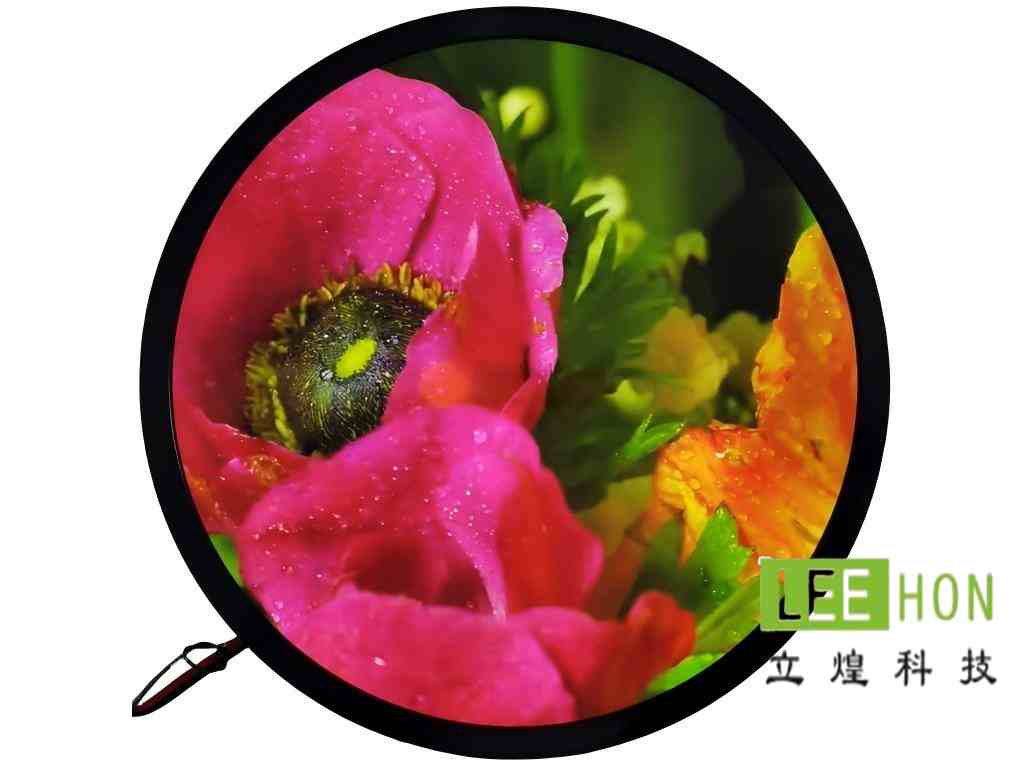

| 京东方23.6寸LCD液晶模组DV236FBM-N00 特征信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | DV236FBM-N00 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 耐振动性 | - | |
| 面板应用 | - | 圆形屏,户外高亮 |
| 典型特征 | - | 圆形显示，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 |
| 面板尺寸 | 面板尺寸 | 23.6英寸 |
| 像素特征 | 像素数量 | 1280(RGB)×1280 |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.4683×0.4683 [54PPI] | |
| 点间距 (mm) | 0.1564×0.4683 | |

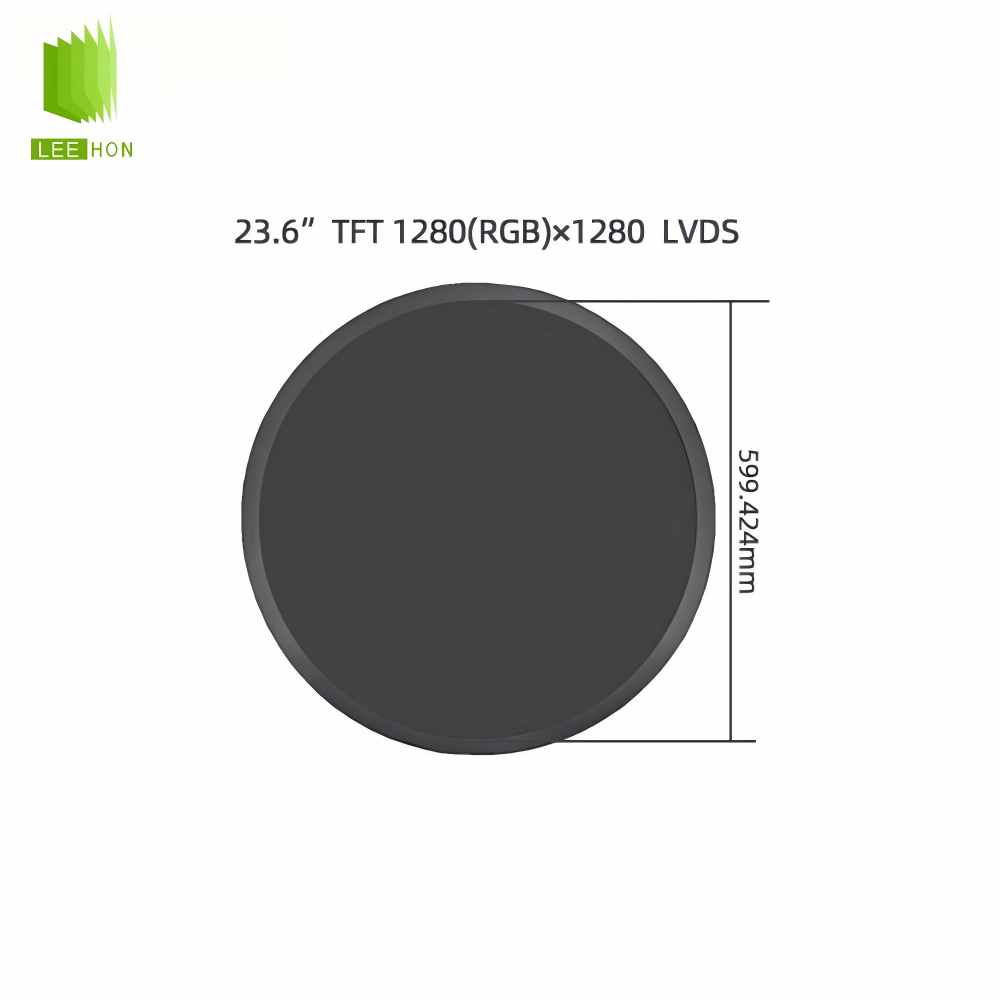

| 结构尺寸 | 显示区域 (mm) | 599.424(H) × 599.424(V) |
| 可视区域 (mm) | 603.42(H) × 603.42(V) | |
| 外观尺寸 (mm) | 657(H) × 657(V) | |
| 外观厚度 (mm) | 28.65±0.5 mm | |
| 外观特征 | 物理形状 | 平面圆形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 1:1 (H:V) | |
| Shape Style | - | |

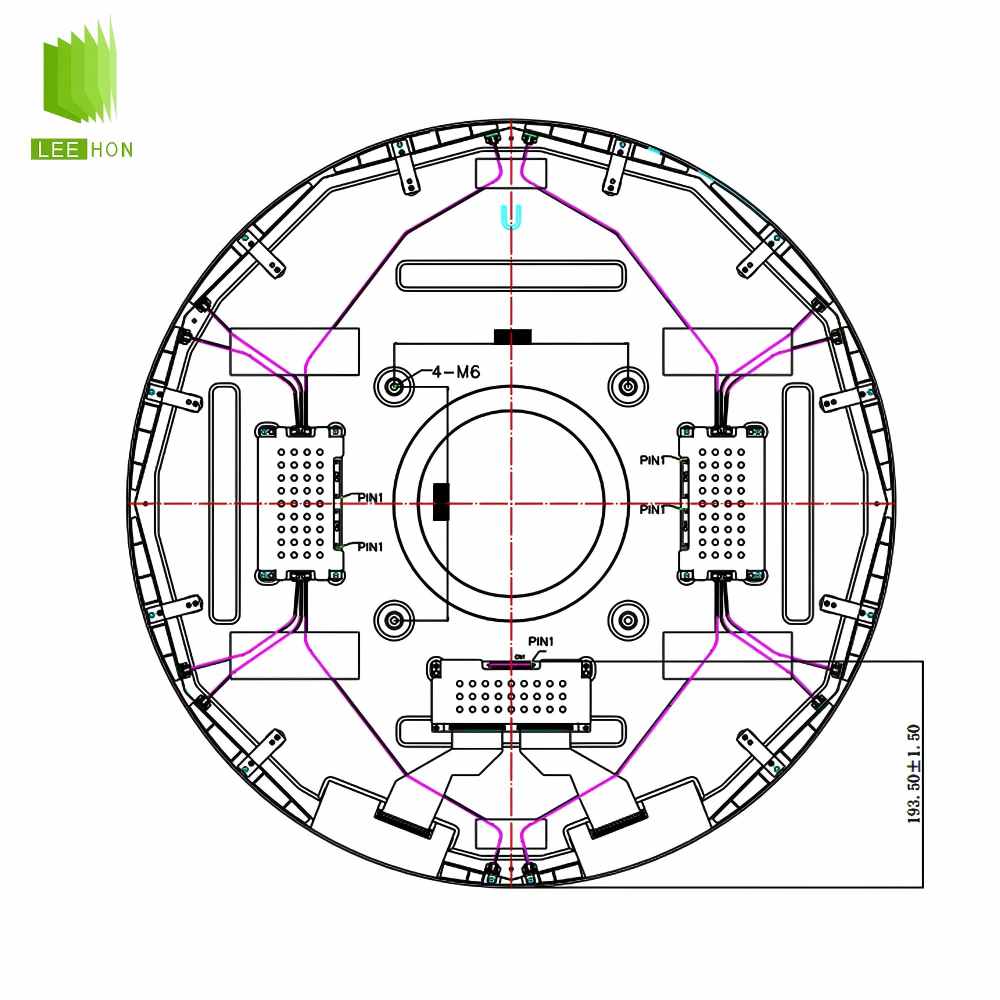

| 安装方式 | 安装方式 | Rear mounting poles (4-M6) |
| 其它详情 | 重量 | TBD |
| 表面防护 | - | |
| 表面处理 | 雾面 (Haze 25%) | |
| 光学特征-基本信息 | 面板亮度 | 1500 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 14 (Typ.)(G to G) | |
| 视角方向 | 全视角 | |
| 工作模式 | ADS，常黑显示，透射式 | |
| 光学特征-对比度 | 对比度 | 1000 : 1 (Typ.) (透射) |
| 显示颜色 | 色温 | 6485K |
| 显示颜色 | 16.7M (8-bit) | |
| 白色色度 | X:0.313; Y:0.329 | |
| 白场变动 | 白场变动 | 1.25/1.33 (Typ./Max.)(9 poins) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 翻转扫描 | 翻转扫描 | No |
| 工作频率 | 工作频率 | 60Hz |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 50K (Min.) | |
| 背光可换性 | - | |
| 接口特征 | 位置 | - |

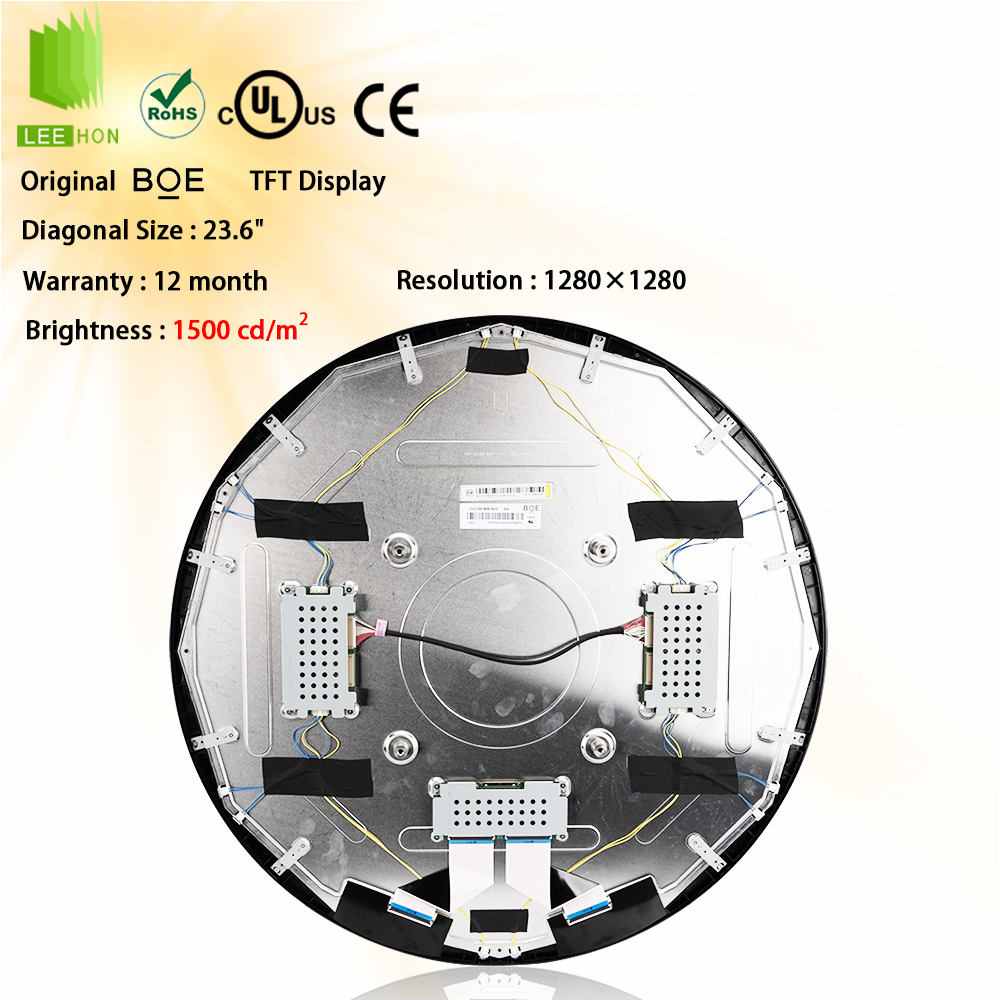

| 背光驱动 | 含LED驱动 | |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0114M1HR0-NH | |
| 脚间距 | 2.0 mm | |
| Pin 数量 | 14 pins | |
| 数量 | 4 pcs | |
| 脚定义 | - | |
| 驱动电气 | 电压供应 | 24.0±2.4V |
| 电流供应 | 3.6A (Max.) | |
| 功率消耗 | 86.4W (Max.) | |
| 信号特征-驱动电气 | 电压供应 | 12V (Typ.) |
| 电流供应 | 375/535mA (Typ./Max.) | |
| 功率消耗 | 4.5/6.42W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 信号系统 | LVDS (2 ch, 8-bit) | |
| 类型 | 端子 | |
| 端子详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
常见问题
这是一款23.6英寸、1280×1280、约1500亮度、LVDS30pin、广视角、圆形显示应用取向的高亮工业液晶屏，核心特点不是普通宽屏，而是1:1方形分辨率+超大圆形商显/特显方案。
Q1：这块屏适合什么设备？

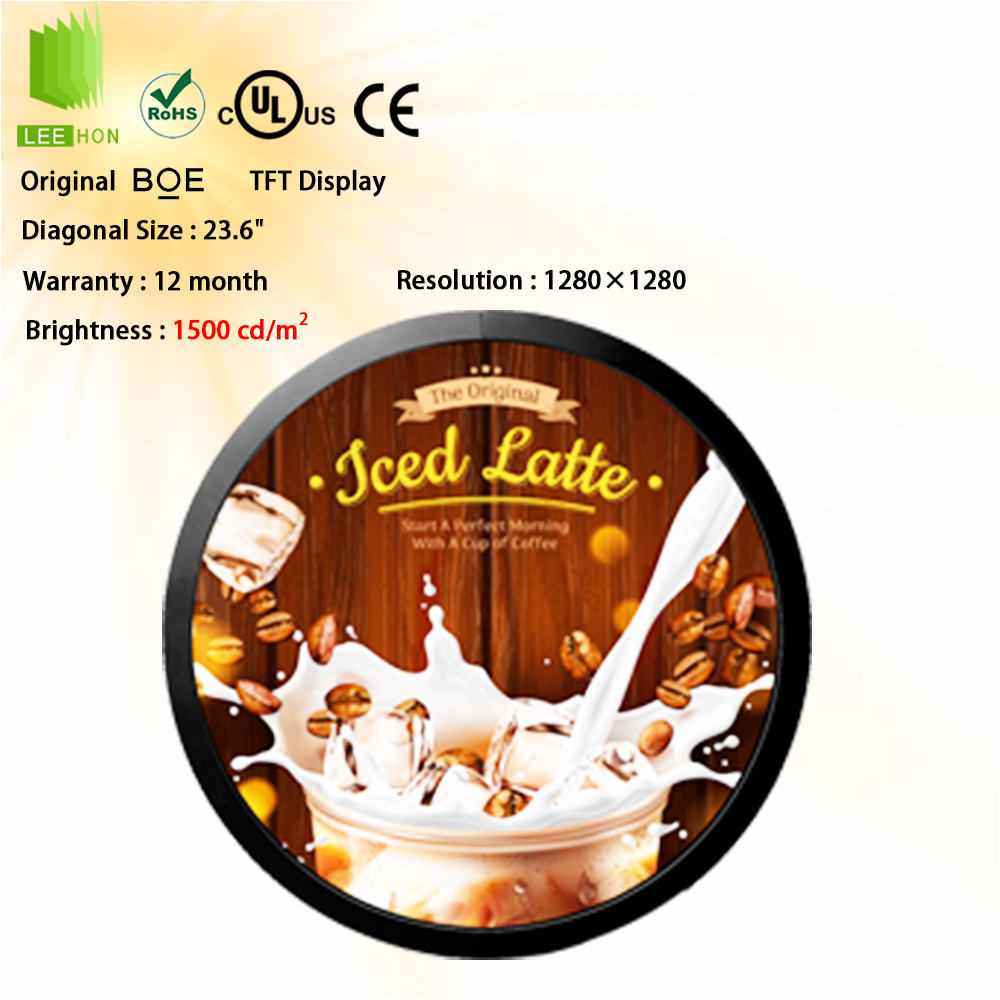

更适合圆形数字标牌、品牌展示终端、商场导视、咖啡店/零售圆形广告机、特种交互装置、艺术展示设备、部分工业/商业定制终端。这块屏公开资料显示为23.6寸、1280×1280、1500nit、LVDS、89/89/89/89广视角，而且外形是大尺寸圆形模组，所以它不是传统工控机常见的矩形显示屏，更偏圆形显示和定制化整机应用。
Q2：不适合什么场景？
它不太适合普通办公显示器替换、常规工控宽屏界面、矩形前框设备，因为它的核心分辨率是1280×1280，1:1比例，而且模组外形是Φ657mm级别的大圆形结构，不是常见的16:9或16:10屏。它也不适合只支持eDP的平台，因为公开资料一致指向它采用LVDS接口。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。DV236FBM-N00不是常见的1920×1080，而是1280×1280，这一步最关键，因为你的主板输出、UI布局、素材设计和触摸开窗都会跟普通宽屏思路完全不同。再核对接口、针数和供电，公开资料显示它采用LVDS（2ch,8-bit）30pin，而且常见供电是12V。然后看亮度和视角，它约1500nit、1000:1、89/89/89/89广视角。最后看显示区和外形尺寸，它的有效显示区大约599.424×599.424mm，外形约Φ657×28.65mm，这几个尺寸会直接决定整机结构。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是把它当成普通23.6/23.8寸FHD屏去替。它本质上是23.6寸、1280×1280的圆形显示方案，和你前面那些23.8寸1920×1080屏不是一类产品。第二点，是只看“都是LVDS30pin”，不继续核对12V、具体线序、背光控制脚和圆屏专用结构。第三点，是忽略它的高亮和圆形结构，很多项目不是点不亮，而是前框、圆形玻璃、灯箱结构、散热和整机厚度完全不匹配。前两项里的基础规格有公开资料支持，后面这些风险点则是这类异形大屏项目里最常见的工程问题。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先确认是不是做圆形盖板/圆形触控总成，并核对有效显示圆区、玻璃开窗、边框遮蔽、FPC出口方向。这块屏本质上不是普通矩形23.6寸方案，不能按“同尺寸通用触摸”去套。配驱动板时，至少要确认驱动板原生支持1280×1280、LVDS30pin、12V，不能按1920×1080宽屏板卡思路直接套。配线束时，重点核对30pin座子、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。公开资料显示它是WLED、50K小时、WithLEDDriver，所以背光逻辑也要一起确认。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
23.6寸→1280×1280→1:1→圆形显示应用→LVDS30pin→12V→亮度约1500nit→显示区599.424×599.424附近→外形Φ657附近→带LEDDriver。
这样筛会比只按“23寸高亮屏”找更稳，因为DV236FBM-N00的关键点不只是尺寸，还包括1:1分辨率、圆形大模组、1500nit高亮、LVDS30pin和12V这几个组合特征。
