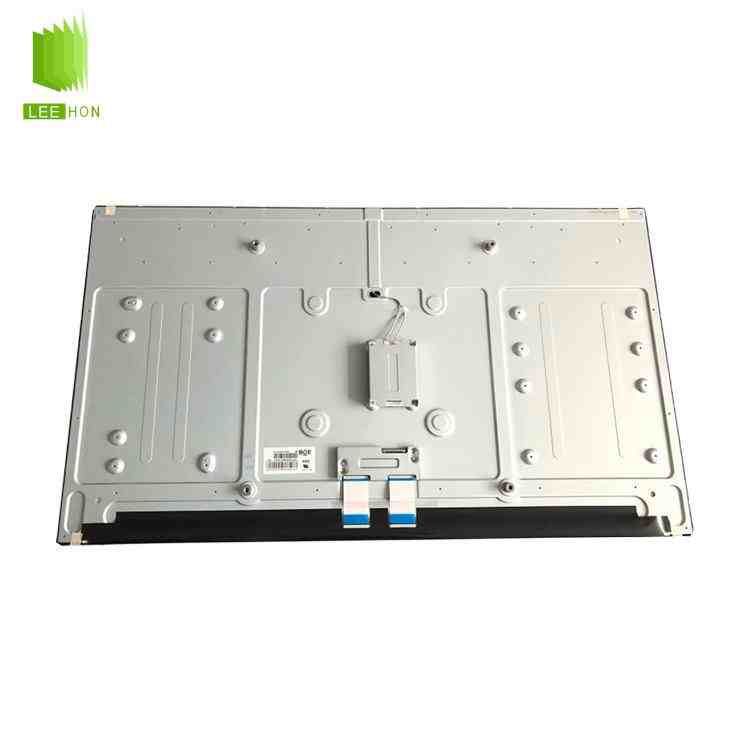

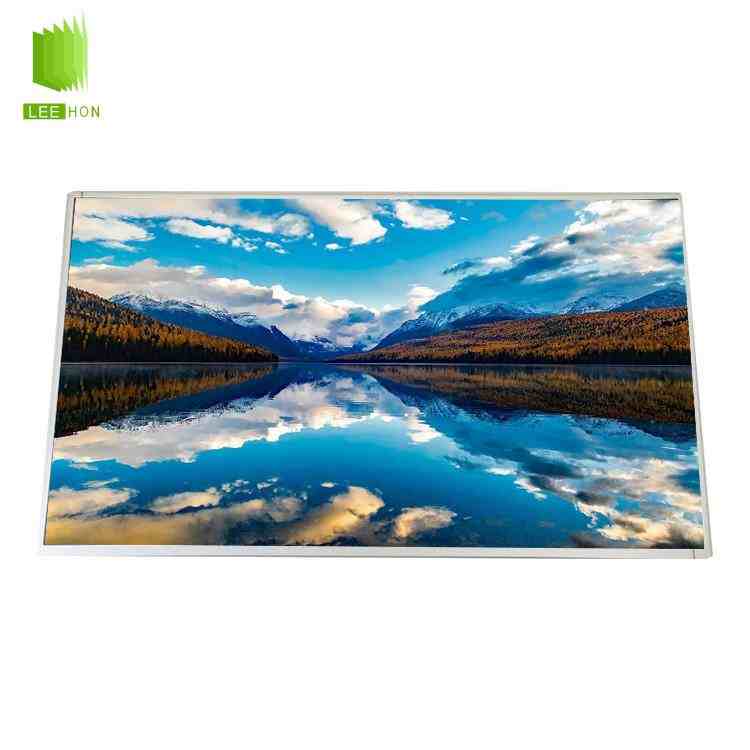

DV430FHM-NN5是京东方推出的一款43英寸高亮液晶屏，采用1920×1080分辨率、ADS广视角技术、双路LVDS接口和E-LED背光。该屏典型亮度为700cd/㎡、对比度为1200:1，可配触摸屏，支持横屏、竖屏安装及7×24小时运行，适合工业控制终端、室内信息发布、监控系统和大型设备显示界面。
| 43寸LCD京东方液晶屏模组DV430FHM-NN5参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 京东方 |
| 型号 | DV430FHM-NN5 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 43" | |
| 型号别名 | - | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| 结构详情 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.16335×0.49005 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.49005×0.49005 (H×V) [51PPI] | |
| 结构尺寸 | 显示区域(mm) | 940.896(H) × 529.254(V) |
| 开口区域(mm) | 943.896(H) × 532.25(V) | |
| 外观尺寸(mm) | 961.7(H) × 550.1(V) | |
| 外观厚度(mm) | 12.7/32.4 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景 / 肖像模式 | |
| 其它参数 | 重量 | 8.36Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%) | |
| 光学详情 | 显示亮度 | 700 cd/m² (Typ.) |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 8 (Typ.)(G to G) ms | |
| 色彩性能 | 白色坐标 | Wx:0.280; Wy:0.290 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 9969K | |
| 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 73% |
| sRGB覆盖率 | 95% | |
| AdobeRGB覆盖率 | 76% | |
| DCI-P3覆盖率 | 76% | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 信号电气 | 电压供应 | 12.0V (Typ.) |
| 电流供应 | 0.5/0.95A (Typ./Max.) | |
| 功率消耗 | 6/11.4W (Typ./Max.) | |
| 信号类型 | 信号类型 | LVDS (2 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 巨铖 |
| 型号 | PM.LVS.S040505101 | |
| 脚距 | 0.5 mm | |
| 脚数 | 51 pins | |
| 数量 | 1 pcs | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 光源寿命 | 30K (Min.) 小时 | |
| 是否可换 | - | |
| 光源位置 | 侧入式光源 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | - |
| 型号 | XH2.5-14AW | |
| 脚距 | 2.0 mm | |
| 脚数 | 13 pins | |
| 驱动电气 | 电压供应 | 22/26V (Min./Max.) |
| 电流供应 | - | |
| 功率消耗 | 68W (Typ.) | |
DV430FHM-NN5常见QA问题
Q1：DV430FHM-NN5与普通43英寸液晶屏有什么区别？
DV430FHM-NN5的典型亮度为700cd/㎡，高于常见的300～500cd/㎡显示屏，并带有25%雾度防眩表面。在厂房强光、明亮大厅或半户外遮光环境中，画面通常更容易看清。
Q2：DV430FHM-NN5可以竖屏长期运行吗？
可以。规格书明确支持横屏和竖屏安装，并标注可用于7×24小时运行。竖屏装机时仍需按照规定方向安装，同时做好屏体固定和整机散热。
Q3：DV430FHM-NN5需要配置什么驱动板？
驱动板需要支持1920×1080分辨率、51Pin双路LVDS接口和12V液晶供电。该屏集成LED恒流驱动，背光端还需要提供22～26V电源以及开关、亮度调节信号，不能直接使用普通小尺寸LVDS驱动板。
Q4：DV430FHM-NN5属于宽温户外液晶屏吗？
不属于常见宽温型号。其工作温度为0℃至50℃，存储温度为-20℃至60℃。虽然亮度较高，但用于低温户外、阳光直射或高温密闭设备时，仍需评估温控、散热和防护结构。
