DV430QUM-N10是京东方推出的一款43英寸4K液晶屏，采用3840×2160分辨率、16:9显示比例、ADS广视角技术和V-by-One接口。该屏典型亮度为500cd/㎡、对比度为1200:1，可显示约10.7亿色，可配触摸屏。适合工业监控、控制系统终端、高清检测设备及大型信息显示设备。
| 京东方液晶屏43寸LCD模组DV430QUM-N10信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 面板品牌 | 京东方 |
| 面板型号 | DV430QUM-N10 | |
| 面板尺寸 | 43英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 备注信息 | 7*24Hrs Continuous Operation | |
| 结构详情 | 像素数量 | 3840(3)×2160, UHD |
| 点间距 | 0.0817×0.2451 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.2451×0.2451 mm (H×V) [103PPI] | |

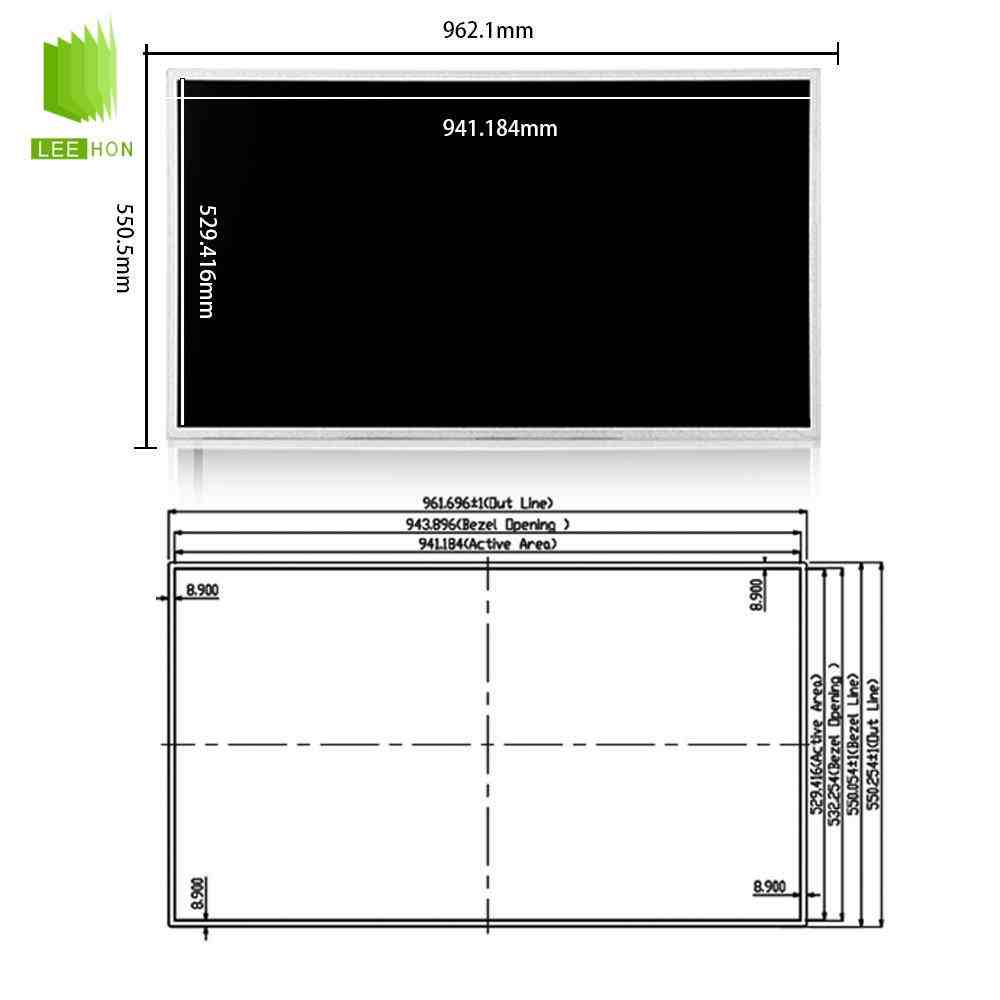

| 显示区域 | 941.184×529.416 mm (H×V) | |
| 可视区域 | 943.896×532.254 mm (H×V) | |

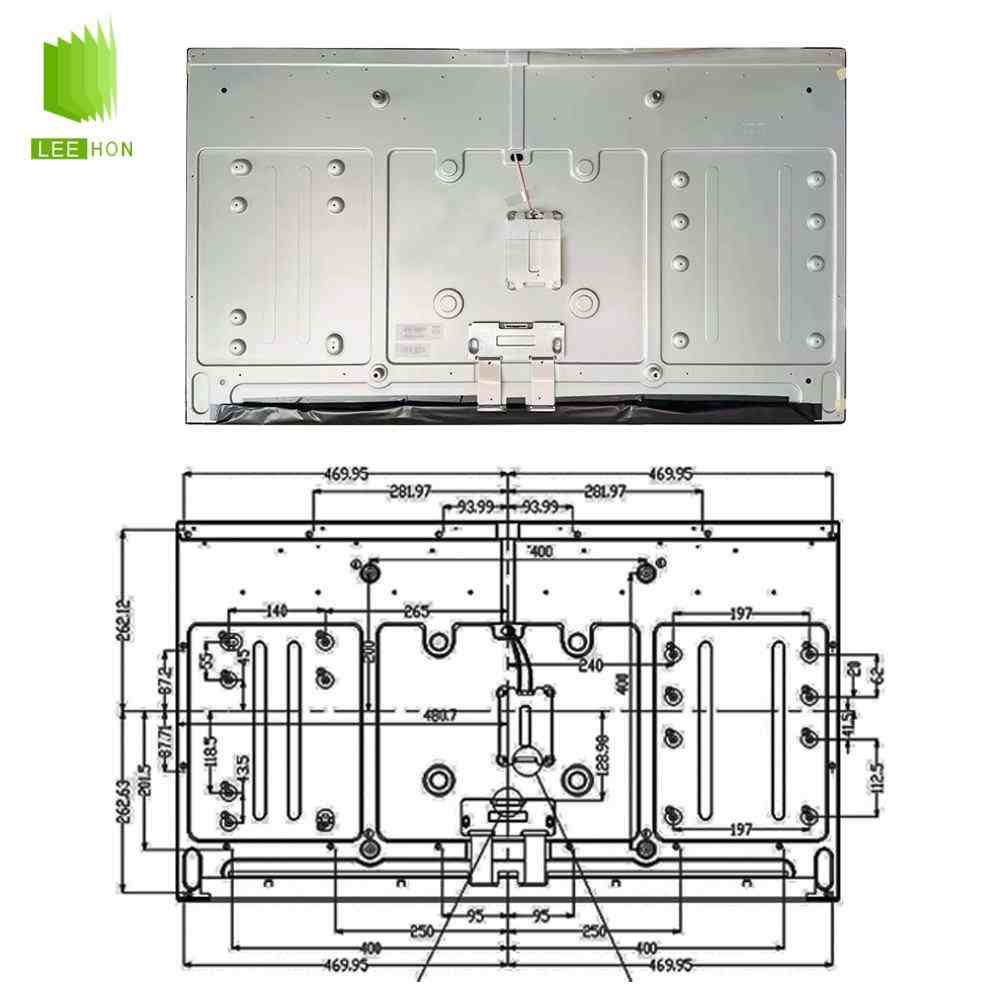

| 外观尺寸 | 961.696×550.25 mm (H×V) | |
| 外观厚度 | 12/33.5 (Typ./Max.) mm | |
| 外观形状 | 平面矩形 | |
| 风景肖像 | 风景 / 肖像模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 重量 | 8.30Kgs (Typ.) | |
| 表面处理 | 雾面 (Haze 1%)，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1100:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 8 (Typ.)(G to G) ms | |
| 白色色度 | Wx:0.280; Wy:0.290 | |
| 显示颜色 | 1.07B (10-bit) | |
| 色温 | 9969K | |
| 亮度变动 | 1.25 (Max.)(9 points) | |
| NTSC比值 | 73% | |
| sRGB覆盖率 | 95% | |
| Adobe RGB覆盖 | 74% | |
| DCI-P3覆盖率 | 75% | |
| Rec.2020覆盖率 | 54% | |
| 低蓝光护眼 | - | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 背光详情 | 光源类型 | WLED |
| 是否可换 | - | |
| 光源寿命 | 30K (Min.) 小时 | |
| 数量 | - | |
| 光源形状 | 阵列 | |
| 位置 | 侧入式光源 | |
| 电压输入 | 60.9/67.2/71.4V (Min./Typ./Max.) | |
| 电流输入 | 960mA (Typ.) | |
| 功耗 | 67.2/74.2/78.8W (Min./Typ./Max.) | |
| 接口类型 | 端子 | |
| 接口位置 | - | |
| 光源驱动 | 含LED驱动 | |
| 接口品牌 | - | |
| 接口型号 | PH2.0-14A | |
| 接口脚间距 | 2.0 mm | |
| 接口脚数 | 14 pins | |
| 接口数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电压输入 | 24.0±2.0V | |
| 驱动电流输入 | - | |
| 信号详情 | 信号系统 | V-by-One 8 lanes |
| 信号逻辑电压 | - | |
| 电压输入 | 12.0V (Typ.) | |
| 电流输入 | 0.8/3.0A (Typ./Max.) | |
| 功耗 | 9.6/27W (Typ./Max.) | |
| 接口类型 | 端子 | |
| 接口位置 | - | |
| 端子品牌 | 昶通 | |
| 端子型号 | F05035-51P-H | |
| 端子脚间距 | 0.5 mm | |
| 端子脚数 | 51 pins | |
| 端子数量 | 1 pcs | |
| 端子接口定义 | - | |
DV430QUM-N10常见QA问题
Q1：DV430QUM-N10适合哪些工业设备？
该屏适合需要显示高清图像、多路监控画面、数据曲线和复杂操作界面的设备，例如工业监控台、视觉检测设备、大型控制终端及数字信息显示系统。4K分辨率能够在43英寸画面中呈现更多细节。
Q2：DV430QUM-N10可以使用普通LVDS驱动板吗？
不可以直接使用。DV430QUM-N10采用51Pin、8通道V-by-One接口，而不是LVDS或eDP接口。配套驱动板需要支持3840×2160分辨率、V-by-One信号和12V液晶供电。
Q3：DV430QUM-N10可以竖屏安装吗？
可以。规格书支持横屏和竖屏显示，适合立式控制终端或竖版信息设备。竖装时需要注意规定的安装方向、屏体固定方式及整机散热，避免液晶模组受力不均。
Q4：DV430QUM-N10属于宽温户外液晶屏吗？
不属于常见宽温户外型号。其工作温度为0℃至50℃，典型亮度为500cd/㎡，更适合室内工业设备或带遮光结构的显示终端。用于阳光直射、低温户外或高温密闭设备时，需要重新评估亮度和环境适应性。
