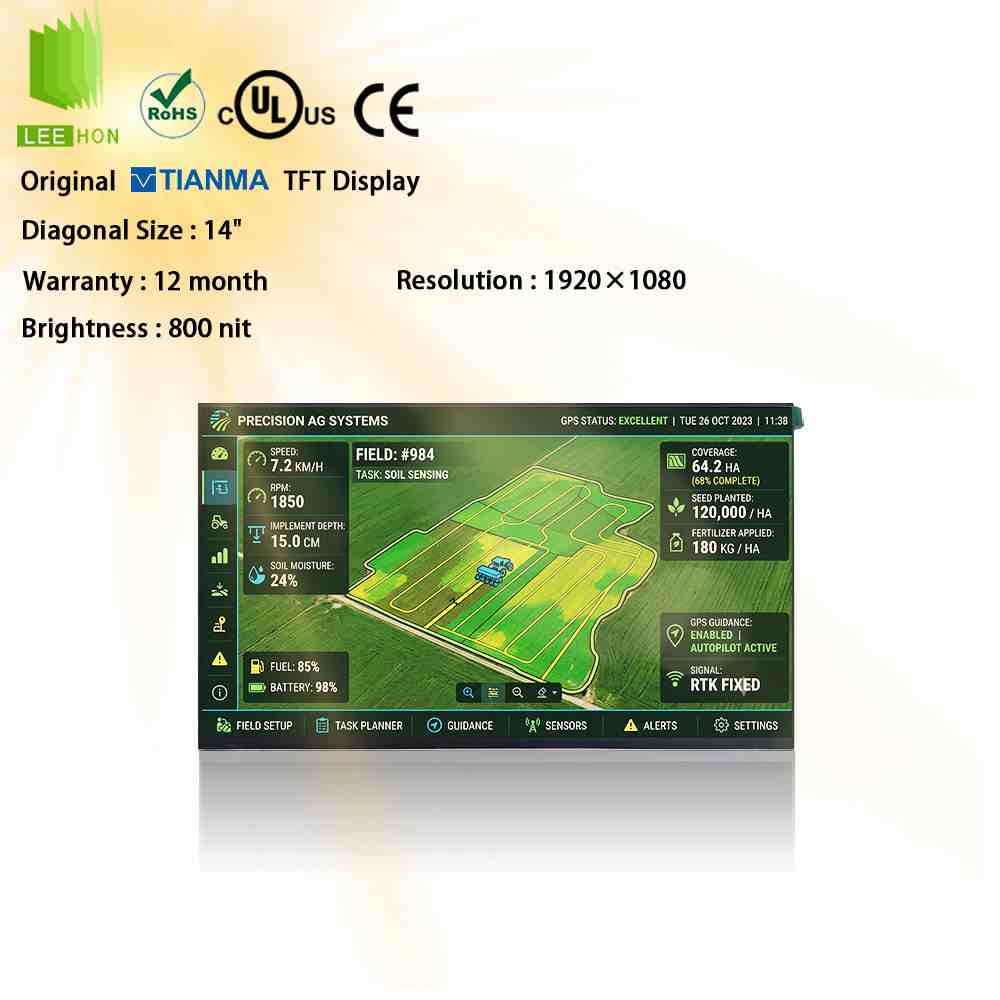

P1400FHF1MA00是天马Tianma的一款14.0英寸工业液晶显示屏，分辨率为1920×1080，属于FHD全高清规格，显示比例为16:9，主要面向工业和医疗显示应用。天马官方页面显示，该型号亮度为800nits，对比度为2200:1，接口为LVDS，工作温度范围为-20℃至70℃，显示模式为SFT，LED Driver为Yes，Touch Panel为Available。
和普通14寸FHD屏相比，P1400FHF1MA00更适合对亮度、视角、温度范围和嵌入式结构有要求的项目，例如工控平板、便携式检测设备、医疗辅助终端、工业电脑、自动化控制面板和设备监控终端。选型时重点不是只看“14寸、1920×1080”，而是要把LVDS接口、5V屏体供电、12V背光输入、PWM调光、触摸外配和结构厚度一起确认。
| 14寸LCD天马液晶模组P1400FHF1MA00规格参数信息表 | ||
| 分类 | 参数项 | 参数值 |
| 应用详情-基本信息 | 面板品牌 | 天马 |
| 面板型号 | P1400FHF1MA00 | |
| 面板尺寸 | 14.0英寸 | |
| 面板应用 | 工业显示 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 应用详情-工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 结构详情-像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.0537×0.1611 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.1611×0.1611 mm (H×V) [157PPI] | |
| 结构详情-结构尺寸 | 显示区域 | 309.312×173.988 mm (H×V) |
| 可视区域 | - | |
| 外观尺寸 | 315.31×184.49 mm (H×V) | |
| 外观厚度 | 3.11/8.7 (Typ./Max.) mm | |
| 结构详情-外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 结构详情-安装孔位 | 安装孔位 | Without |
| 结构详情-其它特征 | 重量 | 318g (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情-基本信息 | 面板亮度 | 800 cd/m² (Typ.) |
| 对比度 | 1700:1 (Typ.) (透射) | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 光学模式 | SFT，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 35 (Typ.)(Tr+Td) ms | |
| 亮度变动 | 1.18/1.33 (Typ./Max.)(9 points) | |
| 光学详情-色彩性能 | 白色色度 | Wx:0.314; Wy:0.349 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6296K | |
| 低蓝光护眼 | - | |
| 光学详情-1931色域 | NTSC比值 | 72% |
| sRGB覆盖率 | 92% | |
| AdobeRGB覆盖率 | 71% | |
| DCI-P3覆盖率 | 75% | |
| Rec.2020覆盖率 | 54% | |
| 光学详情-显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 10.25W (Typ.) | |
| 背光详情-背光特征 | 光源类型 | WLED |
| 光源数量 | - | |
| 光源寿命 | 40K (Typ.) 小时 | |
| 是否可换 | - | |
| 光源形状 | 12串 | |
| 光源位置 | 侧入式光源 | |
| 背光详情-接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 光源驱动 | 含LED驱动 | |
| 背光详情-接口详情 | 品牌 | 广濑电机 |
| 型号 | KW30-8S-1H(800) | |
| 脚间距 | 1.0 mm | |
| 脚数 | 8 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 背光详情-驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 650mA (Typ.) | |
| 功耗 | 7.8W (Typ.) | |
| 背光详情-亮度调节 | PWM占空比 | 1~100% |
| PWM输入频率 | Min. 100Hz ~ Max. 20KHz | |
| 信号详情-信号系统 | 信号系统 | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号详情-信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | - | |
| 功耗 | 1.9W (Typ.) | |
| 信号详情-接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 端子详情 | - | |
| 信号详情-端子详情 | 品牌 | 信盛精工 |
| 型号 | MSBKT2407P30HB | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
14寸FHD更适合便携式工控和医疗终端

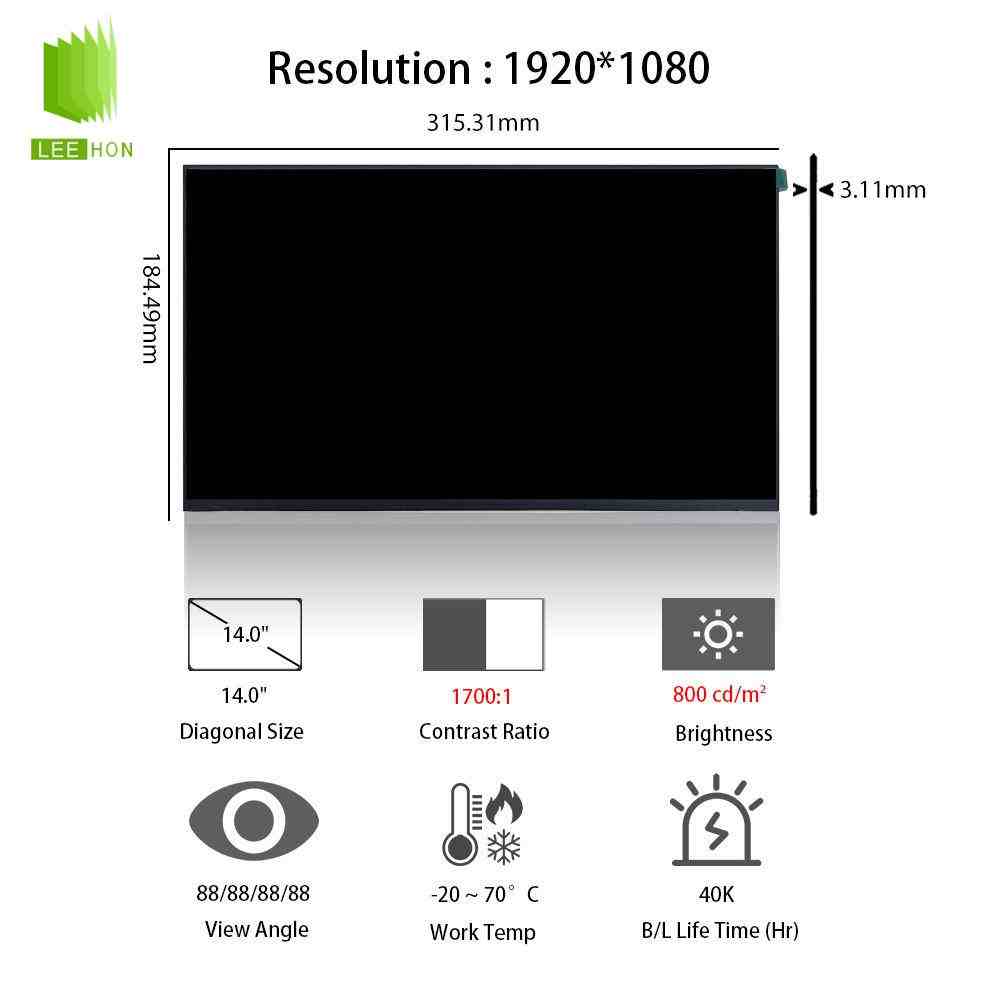

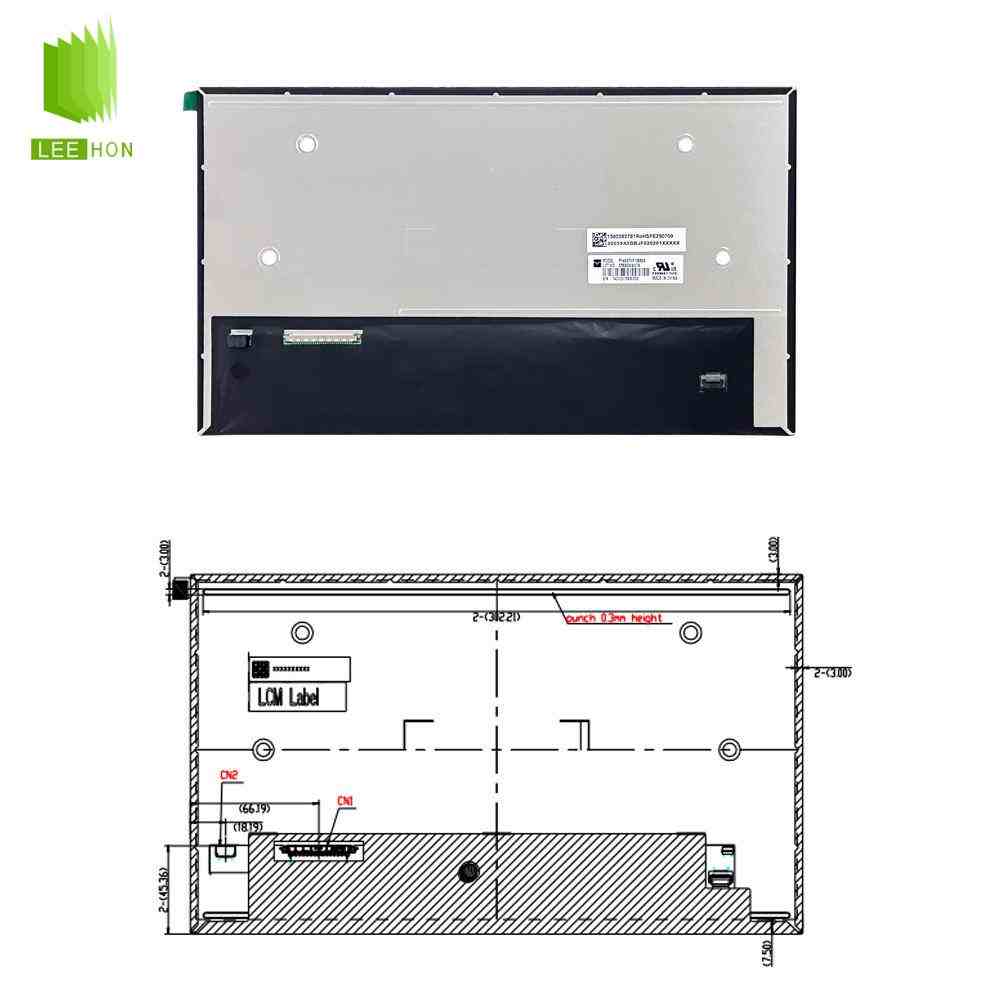

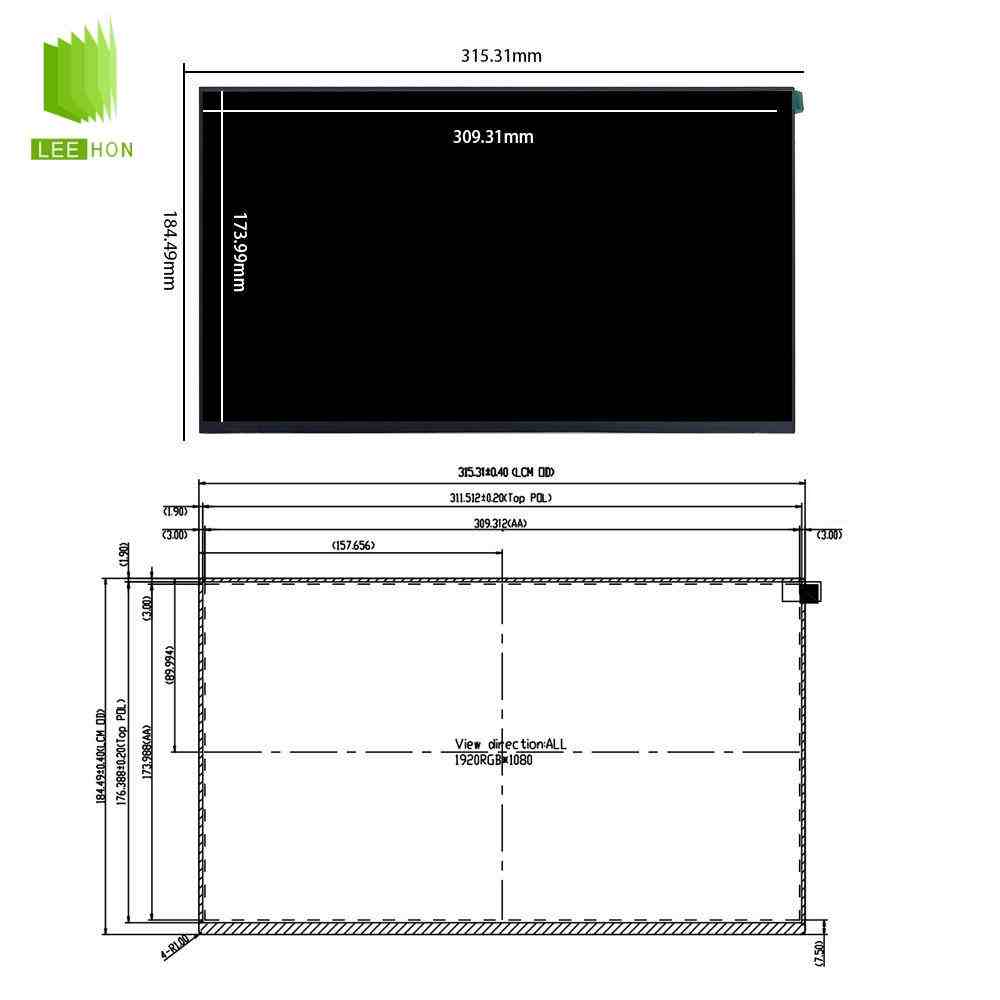

P1400FHF1MA00的主动显示区域为309.312mm×173.988mm，外形尺寸官方资料给出为315.31mm×184.49mm×3.11mm，像素间距为0.1611mm×0.1611mm。这个尺寸比10.1寸屏显示空间更大，又比21.5寸或27寸屏更适合便携式和嵌入式设备。
如果项目界面需要显示参数、曲线、检测图像、报警状态和操作菜单，14寸FHD会比低分辨率小屏更容易排版。它适合做设备主屏，不太适合只做简单状态指示的小型副屏。
800cd/㎡亮度是这个型号的重要优势
P1400FHF1MA00的典型亮度为800cd/㎡，比常见250cd/㎡、300cd/㎡或400cd/㎡的室内屏更适合光线较强的工业环境。官方资料还给出88/88/88/88视角、2200:1对比度和16.7M色显示参数，说明它更偏高亮、宽视角、专业显示方向。
不过，800cd/㎡并不等于所有户外阳光直射场景都能直接满足。实际项目还要结合盖板透过率、AG防眩、减反处理、全贴合、安装角度和整机散热测试。如果用于户外设备或强光环境，建议先做样品实测，而不是只凭亮度参数定型。
LVDS接口不是eDP，主板输出要先确认
P1400FHF1MA00采用2 port LVDS接口，规格书中写明Interface为2 port LVDS，官方技术参数页面也标注Interface为LVDS。
这意味着它不能按eDP屏、MIPI屏或HDMI裸屏方式直接连接。驱动板需要支持1920×1080分辨率、2通道LVDS输出、对应数据映射和60Hz刷新。规格书时序部分也显示该屏为1920×1080、2-Port、DE Mode，帧率为60Hz。
维修替换时，不能只说“14寸FHD屏”。原屏标签、屏线照片、主板接口照片和驱动板型号都要一起核对，否则容易出现黑屏、花屏、偏色或画面异常。
5V屏体供电和12V背光输入要分开看
P1400FHF1MA00屏体供电不是3.3V，而是5V。规格书中Panel Driving部分显示LCD供电VLCD_5V典型值为5V，白画面功耗资料中给出750mW参考值。
背光部分则是另一套供电。规格书显示Backlight供电VLED范围为10.8V至13.2V，典型值为12V；背光接口中包含LED_EN、LED_PWM、GND和VLED脚位。
实际调试时要同时确认两路电源：屏体5V是否稳定，背光12V是否满足启动和调光需求。只接LVDS信号和5V电源，屏幕可能有画面但无背光；背光控制脚没有接好，也可能出现亮度不可调或休眠唤醒异常。
LED Driver已集成，但PWM调光仍要匹配
P1400FHF1MA00规格书和官方页面都显示LED Driver集成，这对整机设计有利，不需要像部分大尺寸屏那样外接独立恒流背光板。
但集成驱动不代表背光可以随意接。规格书给出的LED_PWM频率范围为100Hz至20kHz，占空比范围与频率有关；同时也提示LED在高电流、高温、高湿条件下使用会影响寿命。
所以，项目导入时应测试低亮度、高亮度、长时间点亮、温升和休眠唤醒表现，尤其是医疗设备、便携仪器和工业平板这类长时间开机设备。
触摸不是默认集成，Available不等于标配
天马官方页面中Touch Panel标注为Available，意思是该型号有触摸配套可能，并不等于每一片P1400FHF1MA00裸屏都默认带触摸。
如果项目做工控平板、医疗终端或便携式检测设备，通常需要另配电容触摸屏、盖板玻璃和贴合结构。前期要确认盖板厚度、透过率、AG/AR处理、USB或I2C触摸接口、触摸IC抗干扰能力和前框压合方式。14寸屏面积不小，结构应力、盖板反光和贴合气泡都会影响最终体验。
和G140HAN01.1这类14寸屏不能直接互换
P1400FHF1MA00和G140HAN01.1都属于14寸FHD方向，但接口和项目定位不同。G140HAN01.1常见为eDP方案，而P1400FHF1MA00是2 port LVDS方案；两者不能因为尺寸和分辨率接近就直接互换。
如果原机主板是eDP输出，需要重新评估驱动转换；如果原机是LVDS输出，也要确认通道数、线序、供电和背光控制。维修项目建议按原屏完整型号采购，新项目开发则应根据主板接口先确定屏幕型号。
采购前先做样品点屏和整机验证
P1400FHF1MA00采购前，建议重点确认实物标签、规格书版本、LVDS线序、5V屏体供电、12V背光输入、LED_EN、PWM调光、结构尺寸、触摸盖板和批次供货状态。天马官方页面显示该型号面向Industrial、Medical应用，但页面也显示当前In Stock为0，实际采购仍要向供应商确认库存、交期和批次。
如果项目方需要屏体、驱动板、屏线、触摸屏、盖板和替代型号一起评估，可以选择具备工业显示配套能力的供应商协助。以杭州立煌科技为例，其公开资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏中国大陆区授权代理商，同时代理京东方液晶屏。群创、天马、龙腾等品牌工业液晶产品都有在售，产品覆盖3.5寸至55寸，并提供工业液晶显示驱动方案。
对于P1400FHF1MA00这类14寸FHD高亮LVDS屏，供应商能否协助确认线序、背光控制、触摸盖板和样品点屏，往往比单片屏报价更影响项目导入效率。
P1400FHF1MA00适合工控平板、医疗辅助终端、工业电脑、便携检测设备、自动化控制面板和嵌入式显示设备等14寸FHD显示项目。它的核心选型点是1920×1080分辨率、800cd/㎡高亮、2200:1对比度、2 port LVDS接口、5V屏体供电、12V背光输入、LED Driver集成、PWM调光、-20℃至70℃工作温度和触摸外配方案。
维修替换项目应优先核对原屏标签、LVDS线序和背光控制；新项目开发建议同步验证驱动板、屏线、触摸盖板、结构开孔和供货周期，再进入批量采购。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
