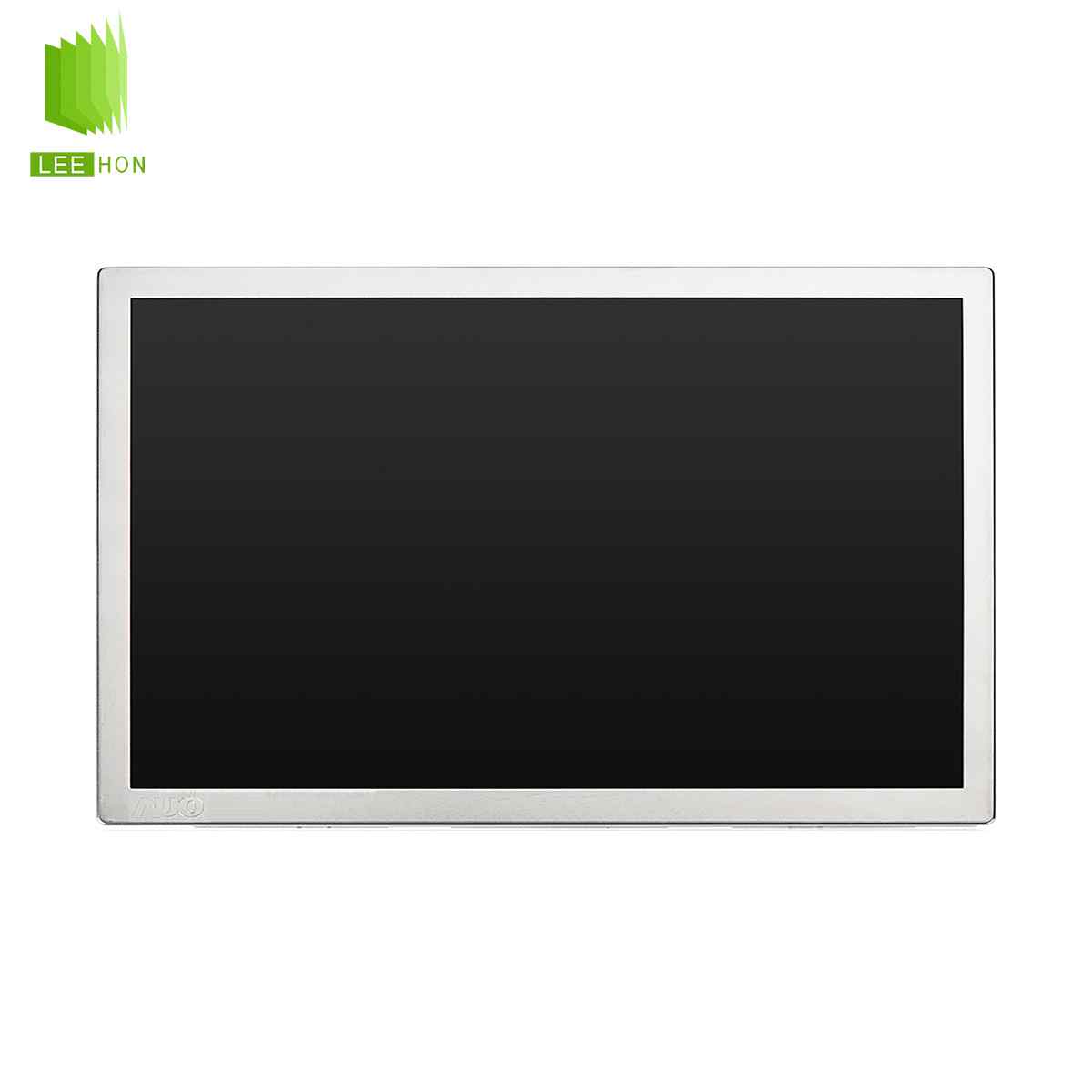

| 友达液晶模组G121EAN01.2 结构特征表 | ||||||
| 面板尺寸 | 12.1英寸 | |||||
| 像素特征 | 像素数量：1280(RGB)×800, WXGA | 像素布局：RGB垂直条状 | 像素间距 (mm)：0.204×0.204 [124PPI] | 点间距 (mm)：0.068×0.204 | ||
| 结构尺寸 | 显示区域 (mm)：261.12(H) × 163.2(V) | 可视区域 (mm)：264.22(H) × 168.12(V) | 外观尺寸 (mm)：278(H) × 184(V) | 外观厚度 (mm)：6.95/9.94 (Typ./Max) mm | ||
| 外观特征 | 物理形状：平面矩形 | 风景肖像：风景模式 | 宽高比：16:10 (H:V) | Shape Style：- | ||
| 安装方式 | Side mounting holes (4-M2) on left, right bezel | |||||
| 其它详情 | 重量：390g (Max.) | 表面防护：- | 表面处理：雾面，Hard coating (3H) | |||
| 友达液晶模组G121EAN01.2 光学特征表 | ||||||
| 基本信息 | 面板亮度：1000 cd/m² (Typ.) | 可视角度 (L/R/U/D)：89/89/89/89 (Typ.)(CR≥10) | 反应时间 (ms)：25 (Typ.)(Tr+Td) | |||
| 视角方向：全视角 | 工作模式：AHVA，常黑显示，透射式 | 对比度：1000 : 1 (Typ.) (透射) | ||||
| 显示颜色 | 色温：6485K | 显示颜色：262K/16.2M (6-bit / 6-bit + FRC) | 白色色度：X:0.313; Y:0.329 | |||
| 1931色域 | NTSC比值：73% | sRGB覆盖率：99% | Adobe RGB覆盖率：75% | |||
| DCI-P3覆盖率：75% | Rec.2020覆盖率：54% | 色域说明：sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 白场变动 | 1.33 (Max.)(5 points) | |||||
| 显示性能 | 3D技术：- | 阳光下可视性：是 | 反射率：- | |||
| 友达液晶模组G121EAN01.2 电子特征表 | ||||||
| 翻转扫描 | No | |||||
| 工作频率 | 60Hz | |||||
| 功率消耗 | 11.78W (Typ.) | |||||
| 友达液晶模组G121EAN01.2 背光特征表 | ||||||
| 灯管特征 | 类型：WLED | 位置：侧入式光源 | 数量：- | 形状：- | 寿命(小时)：50K (Min.) | 背光可换性：- |
| WLED电气 | 电压供应：24.4/30.6V (Typ./Max.) | 电流供应：61mA (Typ.) | 功率消耗：4.88/6.25W (Typ./Max.) | |||
| 接口特征 | 位置：- | 背光驱动：含LED驱动器 | 类型：包含在屏信号接口中 | |||
| 驱动电气 | 电压供应：10.0/12.0/15.0V (Min./Typ./Max.) | 电流供应：0.63/0.73A (Typ./Max.) | 功率消耗：7.6/8.8W (Typ./Max.) | |||
| 友达液晶模组G121EAN01.2 信号特征表 | ||||||
| 驱动电气 | 电压供应：3.3V (Typ.) | 电流供应：500mA (Max.) | 功率消耗：1.65W (Max.) | |||
| 接口特征 | 位置：- | 信号系统：LVDS (1 ch, 6/8-bit) | 类型：端子 | |||
| 端子详情 | 品牌：庆良 | 型号：093G30-B0001A-1 | 脚间距：1.0 mm | Pin 数量：30 pins | 数量：1 pcs | 脚定义：- |
| 友达液晶模组G121EAN01.2 包装特征表 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高(mm) | 毛重 (Kgs) | 体积(m³) | 备注 |
| 纸箱 | 20 | 1 | N/A | N/A | N/A | - |
