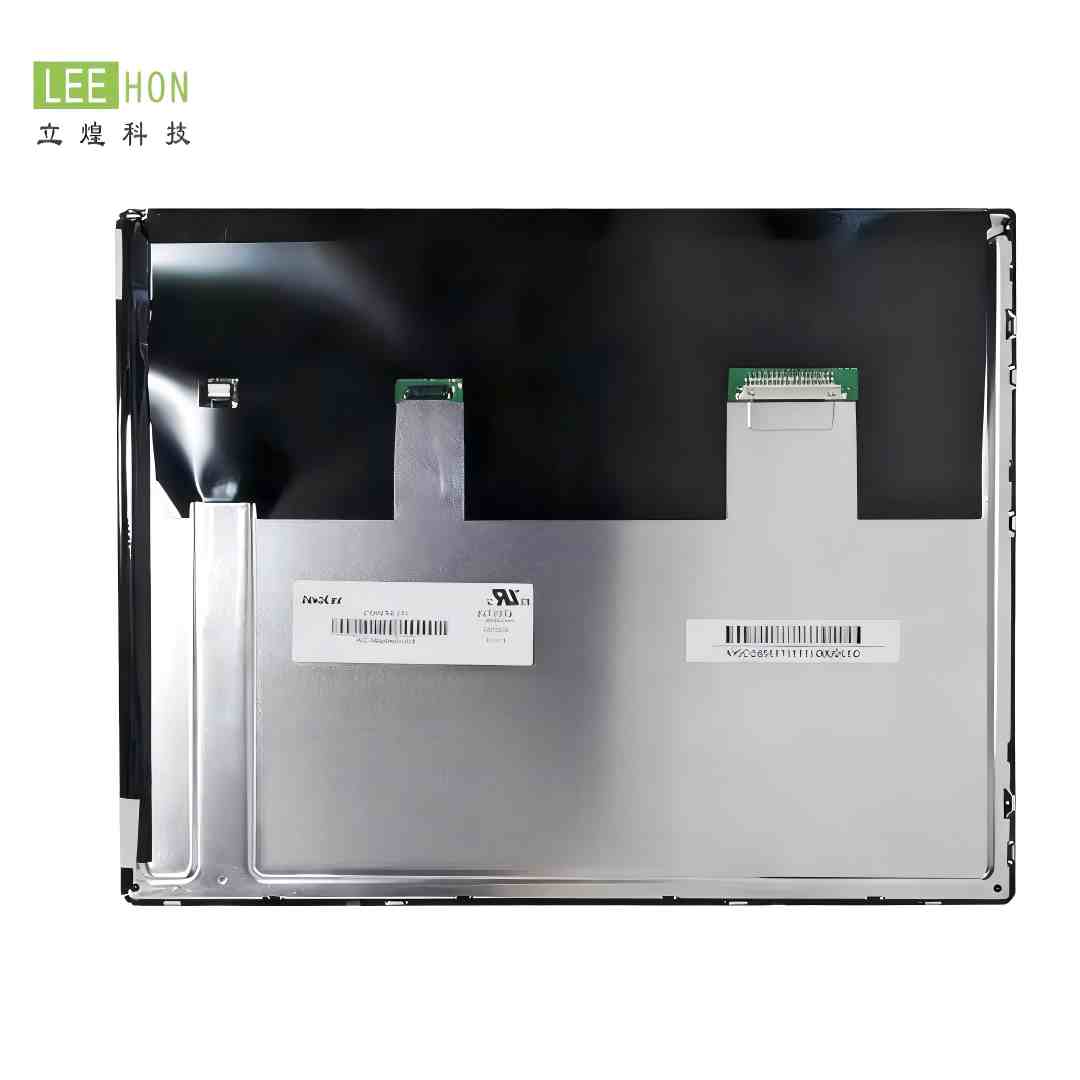

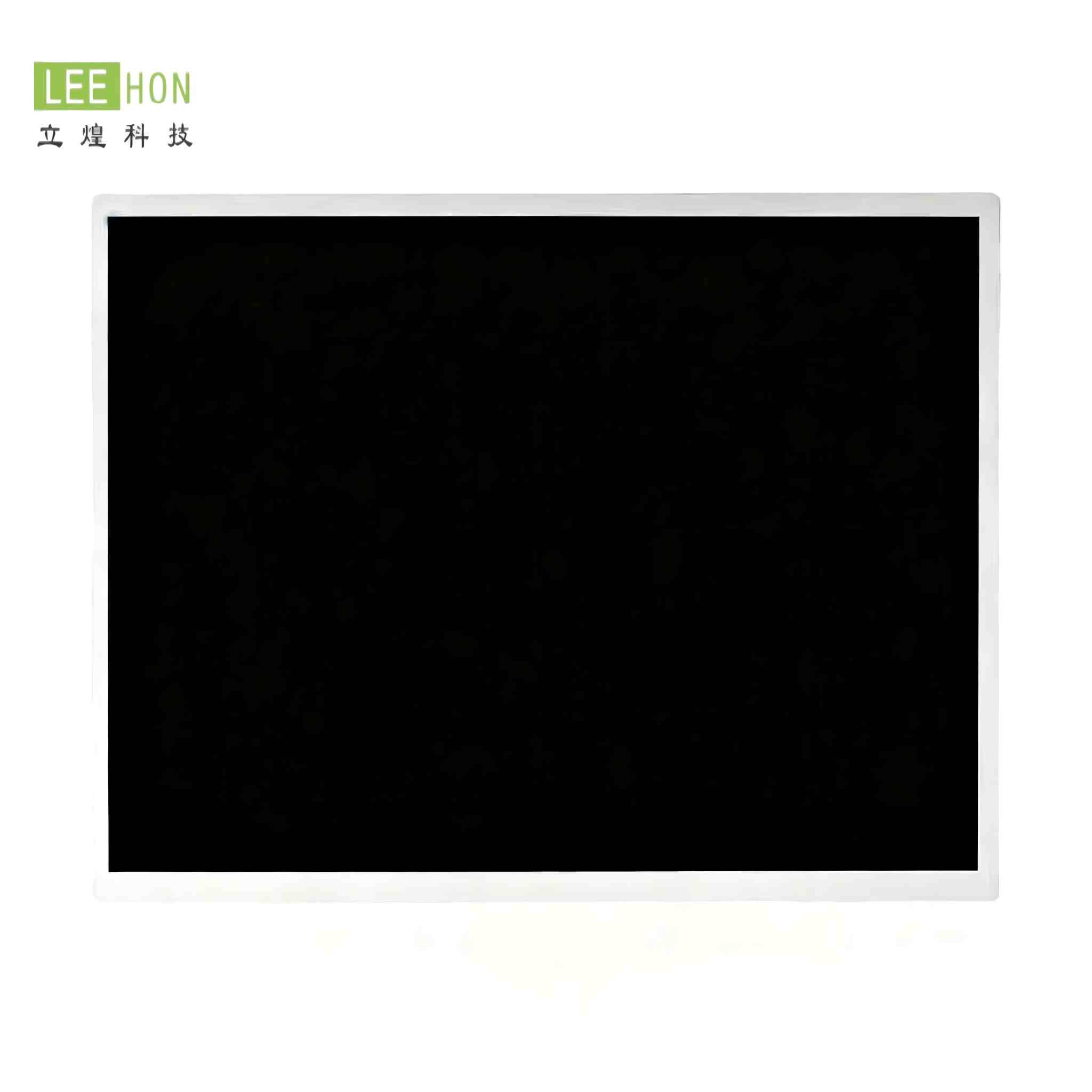

| 群创12.1寸LCD工业液晶模组G121ICE-LH1 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 群创 |
| 型号名称 | G121ICE-LH1 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 12.1寸 | |
| 适用于 | 工业、户外高亮 | |
| 典型特征 | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 | |
| 最大额定 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 像素特征 | 分辨率 | 1280(RGB)×800, WXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.068×0.204 mm | |
| 像素间距(W×H) | 0.204×0.204 mm [124PPI] | |
| 物理尺寸 | 显示尺寸 | 261.12(W)×163.2(H) mm |
| 外观尺寸 | 278(W)×184(H) mm | |
| 可视尺寸 | 264.12(W)×166.2(H) mm | |
| 外观厚度 | 7.1/10.5 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.673611111 | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Side mounting holes (4-M2) on left, right bezel |
| 其它细节 | 重量 | 470/490g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 1000 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 13/12 (Typ.)(Tr/Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AAS，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.43 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.94 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 功率总耗 | 11.45W (Typ.) | |
| 驱动IC | 已邦定 EK77526 | |
| 信号电气 | 输入电流 | 560/675mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | - | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 禾昌 |
| 型号 | 187114-30091 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 灯管驱动 | 含LED驱动 | - |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 0.8/1.0A (Typ./Max.) | |
| 功率消耗 | 9.6/12W (Typ./Max.) | |
常见问题
G121ICE-LH1是一款12.1英寸、1280×800、单通道LVDS、3.3V逻辑供电、12V背光供电、约1000nit高亮、带背光驱动板的工业液晶屏，适合做中尺寸高亮工控显示。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控一体机、工业平板、仪器仪表、车载设备、嵌入式HMI终端这类对亮度、可视角和温区有要求的设备。因为规格书确认它是12.1英寸、1280×800、AAS、NormallyBlack、1000cd/m²，并且工作温度可到-20~80℃。它不太适合主板没有LVDS输出的方案，也不太适合只按普通低亮消费屏思路做替换的项目。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：12.1英寸、1280×800；
2）接口类型：30pin、单通道LVDS；
3）逻辑电压：3.0–3.6V，典型3.3V；
4）背光输入：12V；
5）显示区和外形尺寸：ActiveArea261.12×163.2mm，ModuleSize278×184×10mm（Typ.）。
这几项先对上，驱动板、结构和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样12.1寸、同样1280×800”，而是接口、位宽模式和背光架构。这块屏规格书明确写了30pin单通道LVDS，并且有SEL6/8脚位来选择6bit/8bit输入模式；
如果替代屏虽然尺寸分辨率接近，但接口换成eDP、TTL，或者LVDS位宽、pin定义不同，就很容易出现点不亮、花屏、颜色异常。另外，这块屏的规格书明确写了LEDconverterforBacklightisbuiltincontrolboard，替代时如果新屏改成“无驱动、要外置背光方案”，原方案通常也不能直接照搬。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1280×800的单通道LVDS信号，并且支持这块屏的6bit/8bit模式切换。再说线束：不能只看“能不能插上”，还要核对30pin线序、LVDS四组差分、3.3V供电脚、12V背光脚、ENLED、Dimming、SEL6/8是否一致。触摸这块更稳妥的做法是当成外加方案单独核，因为公开资料里这块屏被标为withouttouchscreen。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有几个很关键的使用点：
第一，逻辑电源允许范围是3.0–3.6V，背光输入是10.8–13.2V，典型12V；
第二，规格书写明VCC关闭时，输入信号必须保持低电平或高阻态；
第三，背光输入电流典型约0.8A，输入功耗典型约9.6W；
第四，规格书给出的环境范围是工作-20~80℃、存储-30~85℃。
所以整机设计时要把电源余量、散热、上电时序、防静电和安装受力一起考虑，不能只看“能点亮”。
