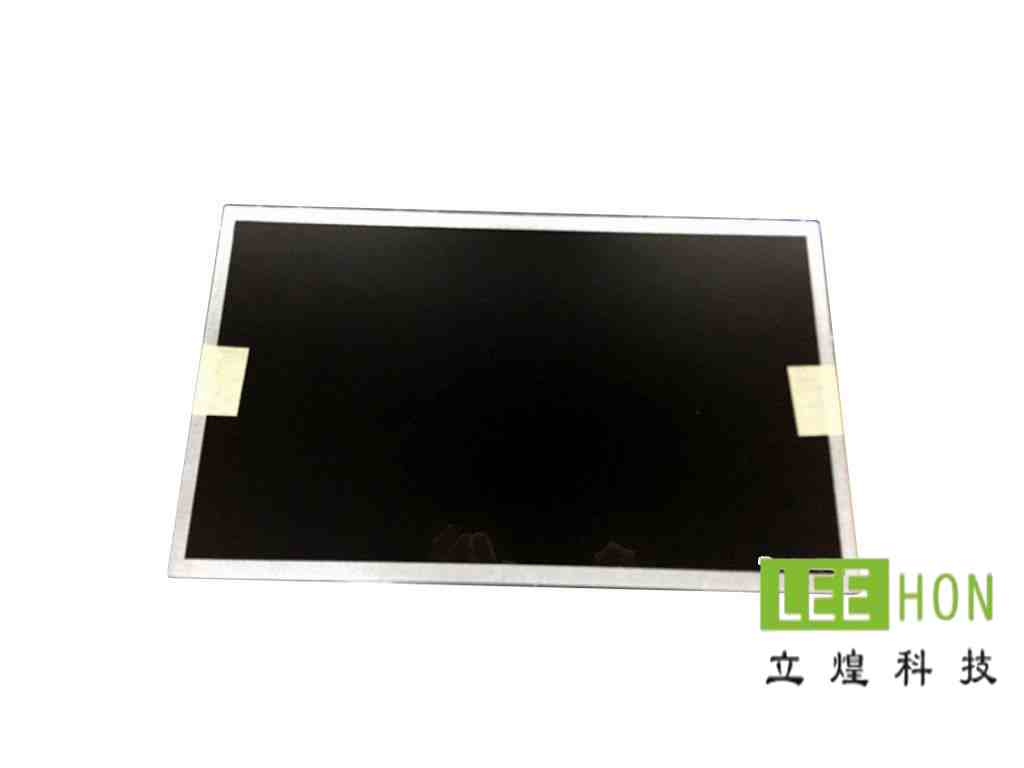

| 群创LCD工业液晶模组G156HCE-LH1 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 品牌 | 群创 |
| 型号名称 | G156HCE-LH1 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 15.6寸 | |
| 最大额定值 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -40 ~ 90 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| RoHS | - | |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.05975×0.17925 mm | |
| 像素间距(W×H) | 0.17925×0.17925 mm [141PPI] | |
| 刷新频率 | 60Hz | |
| 结构尺寸 | 显示尺寸 | 344.16(W)×193.59(H) mm |
| 外观尺寸 | 363.8(W)×215.9(H) mm | |
| 可视尺寸 | 347.06(W)×196.49(H) mm | |
| 外观厚度 | 9.5/12.5 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观形状 | - | |
| 安装方式 | - | Side mounting holes (4 pcs) on left, right bezel |
| 其它详情 | 重量 | 815±41g |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学基本信息 | 亮度(cd/m²) | 1200 (Typ.) |
| 对比度 | 800 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 14/11 (Typ.)(Tr/Td) (ms) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | - | AAS，常黑显示，透射式 |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 白场变动 | 1.43 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.93 | |
| Adobe RGB覆盖率 | 0.72 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 翻转扫描 | - | No |
| 功率总耗 | - | 24.5W (Typ.) |
| 信号电气 | 输入电流 | 0.7/0.9A (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 3.5W (Typ.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | I-PEX |
| 型号 | 20455-040E-76 | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 寿命 | 50K (Min.) 小时 | |
| 背光接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电流 | 1.5/1.7/2.0A (Min./Typ./Max.) |
| 输入电压 | 12.0±1.2V | |
| 功耗 | 21/24W (Typ./Max.) | |
常见问题
这是一款15.6英寸、1920×1080、1200亮度、2ch-LVDS40pin、广视角、宽温型的高亮工业液晶屏，核心特点是FHD全高清+强光下可读性强，很适合半户外和高环境光设备。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、工程机械、车载/特种设备、半户外自助终端、户外信息设备。因为它公开资料显示为15.6寸、1920×1080、约1200cd/m²、89/89/89/89广视角、-30℃~80℃，这类参数组合明显偏高亮工业应用，不是普通室内笔电屏路线。
Q2：不适合什么场景？
它不太适合只追求低成本普通室内显示的项目，因为这块屏是高亮宽温工业方案，规格会高于基础需求。它也不适合只支持eDP的主板平台，因为这块屏走的是2ch-LVDS、40pins，不是eDP。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。G156HCE-LH1是15.6寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。再核对接口、针数和供电逻辑，公开资料显示它采用2ch-LVDS、40pins。然后看亮度、视角和显示模式，它约1200nit、800:1、AAS/NormallyBlack。最后看显示区和外形尺寸，显示区约344.16×193.59mm，外形约363.8×215.9×12mm。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看15.6寸FHD，不看亮度档位。这块屏是1200nit，和普通250nit、350nit、450nit的15.6寸屏不是同一档，现场效果会差很多。第二点，是只看“都是LVDS”，不继续核对40pin和具体线序。第三点，是忽略它和同系列低亮版本的差别，比如公开资料里常见的G156HCE-L01约450nit，结构接近但应用定位明显不同。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置，不能只按“15.6寸通用”去配。配驱动板时，至少要确认驱动板原生支持1920×1080、2ch-LVDS、40pin，同时还要核对背光控制逻辑。
配线束时，重点核对40pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。
这块屏公开资料显示带LEDDriver，但线序是否完全一致，仍要以规格书和原机实测为准。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
15.6寸→1920×1080→2ch-LVDS40pin→广视角→亮度约1200nit→显示区344.16×193.59附近→外形363.8×215.9×12附近→宽温型。
这样筛会比只按“15.6寸FHDLVDS屏”找更稳，因为G156HCE-LH1的关键点不只是尺寸和分辨率，还包括1200nit高亮、40pinLVDS、广视角和宽温这几个组合特征。
