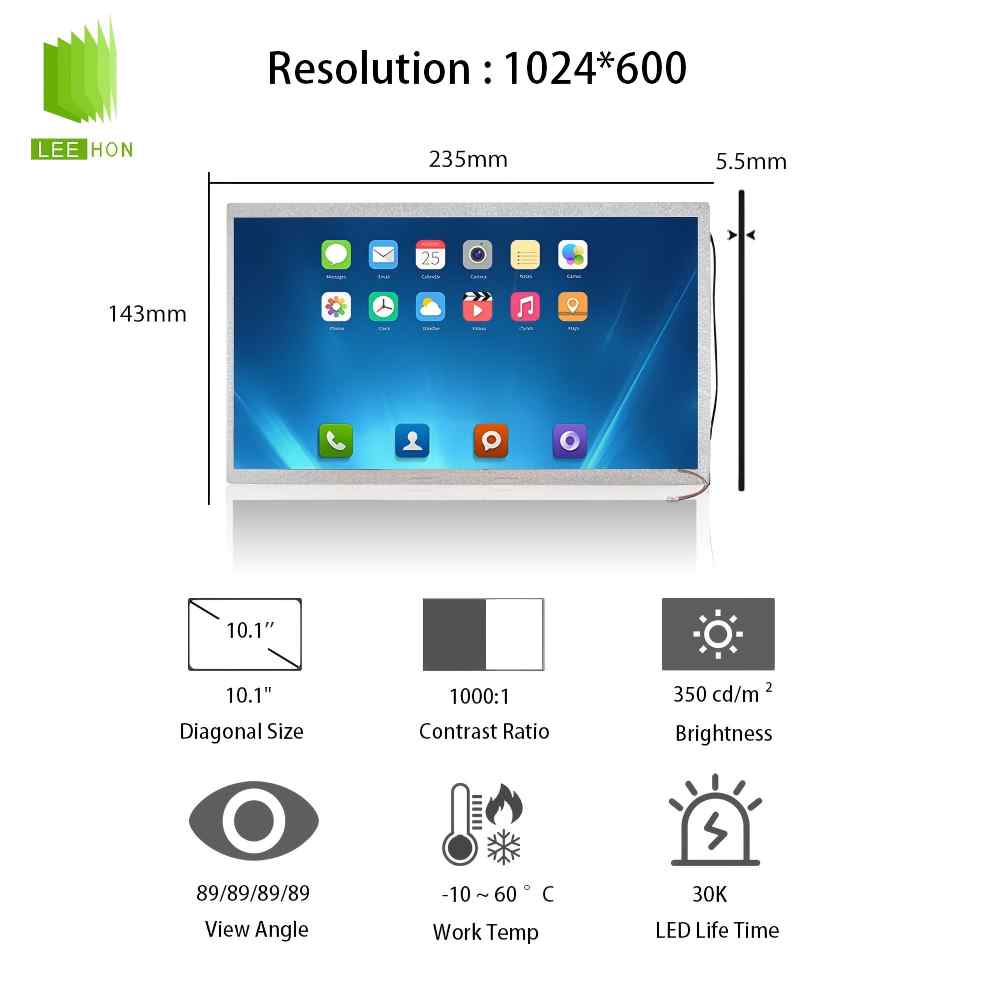

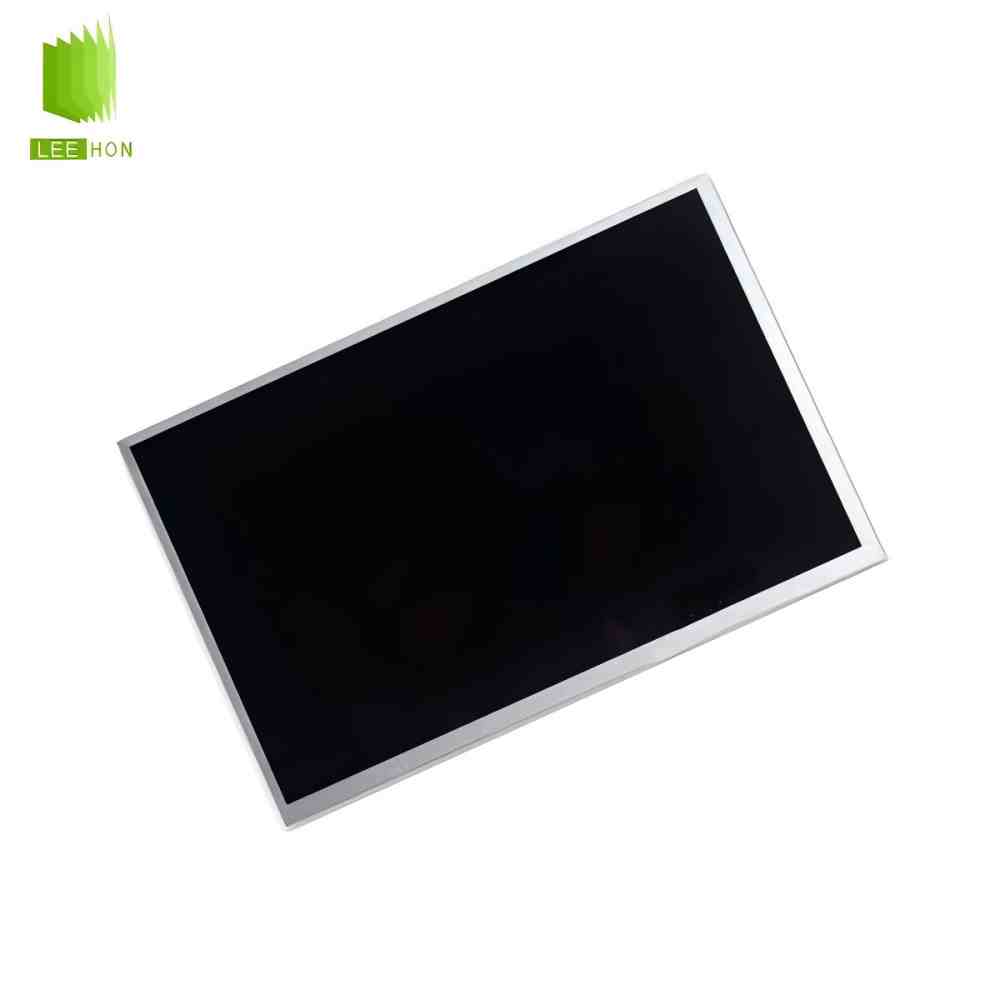

N101SAN01.0是一块偏“10.1寸传统工业小屏延续”的AUO#友达液晶屏#模组，它采用1024×600分辨率、TTL/RGB接口、约350nit亮度、WLED背光、无触摸配置，更适合工控小屏HMI、仪器仪表、嵌入式控制面板、设备状态显示和老项目维修替换；但它不能按LVDS、eDP、MIPI屏去直接替代，也不适合当成户外高亮屏使用。公开资料显示N101SAN01.0为10.1英寸、1024×600、350cd/m²、TTL接口、WLED背光。
| 10.1寸LCD友达液晶模组N101SAN01.0详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | N101SAN01.0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 10.1寸 | |
| 适用于 | 工业 | |
| 典型特征 | 白光LED背光, 6/8位灰阶可选, 表面雾面 | |
| 最大额定 | 工作温度 | -10 ~ 60 °C |
| 存储温度 | -30 ~ 70 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 像素特征 | 分辨率 | 1024(RGB)×600, WSVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0725×0.2088 mm | |
| 像素间距(W×H) | 0.2175×0.2088 mm [117PPI] | |

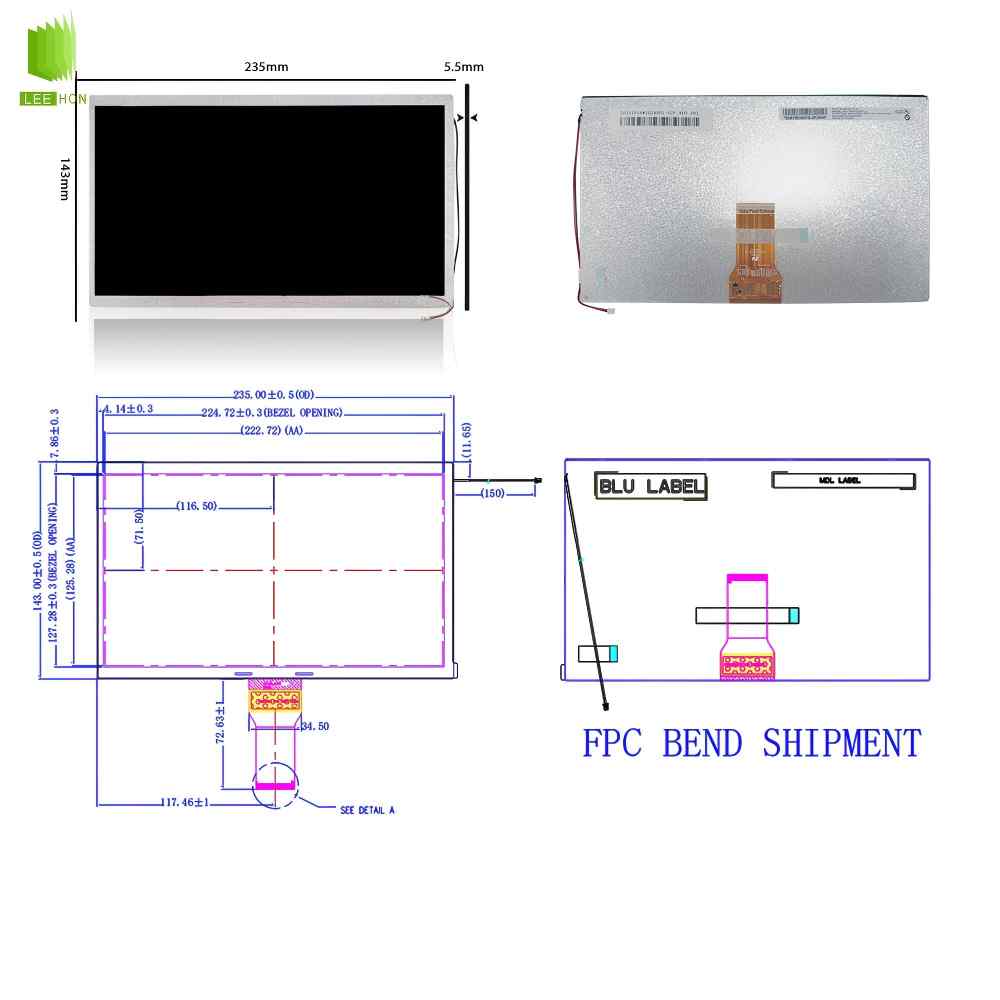

| 物理尺寸 | 显示尺寸 | 222.72(W)×125.28(H) mm |
| 外观尺寸 | 235(W)×143(H) mm | |
| 可视尺寸 | 224.72(W)×127.28(H) mm | |
| 外观厚度 | 5.5 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 16:09 | |
| 外观样式 | - | |
| 安装方式 | Without | - |
| 其它细节 | 重量 | - |
| 表面处理 | 雾面，Hard coating (3H) | |
| 基础光学 | 亮度(cd/m²) | 350 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | - |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 60% |
| sRGB覆盖率 | 77% | |
| AdobeRGB覆盖率 | 61% | |
| DCI-P3覆盖率 | 62% | |
| Rec.2020覆盖率 | 45% | |
| 低蓝光护眼 | - | |
| 刷新频率 | 60Hz | - |
| 翻转扫描 | No | - |
| 功率总耗 | 2.41W (Typ.) | - |
| 驱动IC | 已邦定 ILI6150M6-9G + ILI5120 | - |
| 时序控制 (T-CON) | Embedded T-CON | - |
| 信号电气 | 输入电流 | 6.5/16/0.6/0.2mA (Typ.)(IDD/AIDD/IGH/IGL) |
| 输入电压 | 3.3/10/22/-8V (Typ.)(VDD/AVDD/VGH/VGL) | |
| 功率消耗 | 0.25W (Typ.) | |
| 信号接口 | TTL (1 ch, 6/8-bit) | |
| 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | - |
| 接口特征 | 接口位置 | - |
| 接口类型 | FPC | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 脚距 | 0.5 mm | |
| 脚数 | 50 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 光源数量 | 8S3P | |
| 光源位置 | 侧入式光源 | |
| 可换性 | - | |
| 光源形状 | - | |
| 光源寿命 | 30K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 24/25.6V (Typ./Max.) |
| 输入电流 | 30mA (Typ.) | |
| 功率消耗 | 2.16/2.3W (Typ./Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 莫仕 |
| 型号 | 51021-0200 | |
| 脚距 | 1.25 mm | |
| 脚数 | 2 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-2PINS-AC | |
| 光源驱动 | 无 | - |
常见问题
Q1：客户为什么会找N101SAN01.0？
A：多半是老项目延续或结构已经固定。N101SAN01.0是10.1英寸、1024×600，适合菜单、参数、状态、报警信息这类传统设备界面；如果原系统UI、前框开窗和驱动板都是按1024×600做的，直接换1280×800反而可能带来界面比例、驱动板和结构适配问题。
Q2：这块屏适合哪些设备？
A：更适合工控小屏HMI、仪器仪表、嵌入式控制终端、设备操作屏、车载/工业状态显示、老款设备维修替换。它的优势是规格成熟、尺寸适中、接口偏传统，适合设备内嵌显示，不是追求高清娱乐显示的路线。
Q3：主板是LVDS或eDP输出，可以直接接N101SAN01.0吗？
A：不能直接接。公开资料显示N101SAN01.0是TTL接口，另有资料写到该屏装配WLED背光、无背光驱动、无触摸，并绑定ILI6150M6-9G+ILI5120驱动IC。项目上如果主板只有LVDS、eDP或MIPI输出，需要重新配驱动板或转换方案。
Q4：采购第一次问供应商，哪些信息最该先确认？
A：直接问是不是N101SAN01.0完整型号、10.1英寸、1024×600、TTL/RGB接口、亮度350nit、是否无触摸、是否无背光驱动、FPC/连接器定义、显示区和外形尺寸、是否可提供规格书。这类屏最怕只确认“10.1寸”，结果接口和屏线完全不匹配。
Q5：为什么同样是10.1寸1024×600，替代时还是容易翻车？
A：最容易错在接口体系、pin定义、背光驱动和触摸状态。N101SAN01.0公开资料指向TTL+WLED+无触摸；而同尺寸屏里也有LVDS、eDP、MIPI，不同屏的背光可能带驱动，也可能要外置驱动。只看尺寸和分辨率，很容易出现点不亮、花屏、背光不亮或触摸结构不匹配。
Q6：配驱动板、屏线和触摸时，工程上先卡哪一关？
A：先卡TTL/RGB输出能力和线序定义。驱动板要能输出1024×600的TTL/RGB信号，屏线要核对RGB数据线、时钟线、同步信号、供电脚和背光脚。触摸不要默认屏体自带，公开资料明确指向无触摸，如果项目要触摸，需要按实际显示区、外形尺寸和前框结构单独匹配。
Q7：杭州立煌科技能不能咨询N101SAN01.0？
A：可以作为咨询渠道。这个型号属于AUO10.1寸传统工业小屏方向，实际采购时可以让杭州立煌科技按N101SAN01.0、1024×600、TTL/RGB、350nit、驱动板、屏线、触摸和替代型号逐项确认，尤其要问清是否有现货、是否停产、替代型号是否需要改线束或驱动板。
Q8：这个型号最容易被误判的地方是什么？
A：最容易把它误判成“通用10.1寸屏”。实际上它更偏TTL/RGB老项目屏，不是现在很多10.1寸LVDS/eDP/MIPI屏。维修替换时要看完整型号和接口；新项目选型时则要评估供货周期、背光寿命、触摸配套和后续替代方案。
