| 友达10.1寸LCD工业液晶模组G101STN01.0信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 友达AUO |
| 型号名称 | G101STN01.0 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -10 ~ 60 °C | |
| 存储温度 | -30 ~ 70 °C | |
| 抗振能力 | - | |
| 适用于 | - | 工业 |
| 典型特征 | - | 白光LED背光，含LED驱动器，端子倒装，6/8位灰阶可选，表面雾面、 |
| 屏幕尺寸 | 屏幕尺寸 | 10.1吋 |
| 像素特征 | 分辨率 | 1024(RGB)×600, WSVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0725×0.2088 mm | |
| 像素间距(W×H) | 0.2175×0.2088 mm [117PPI] | |

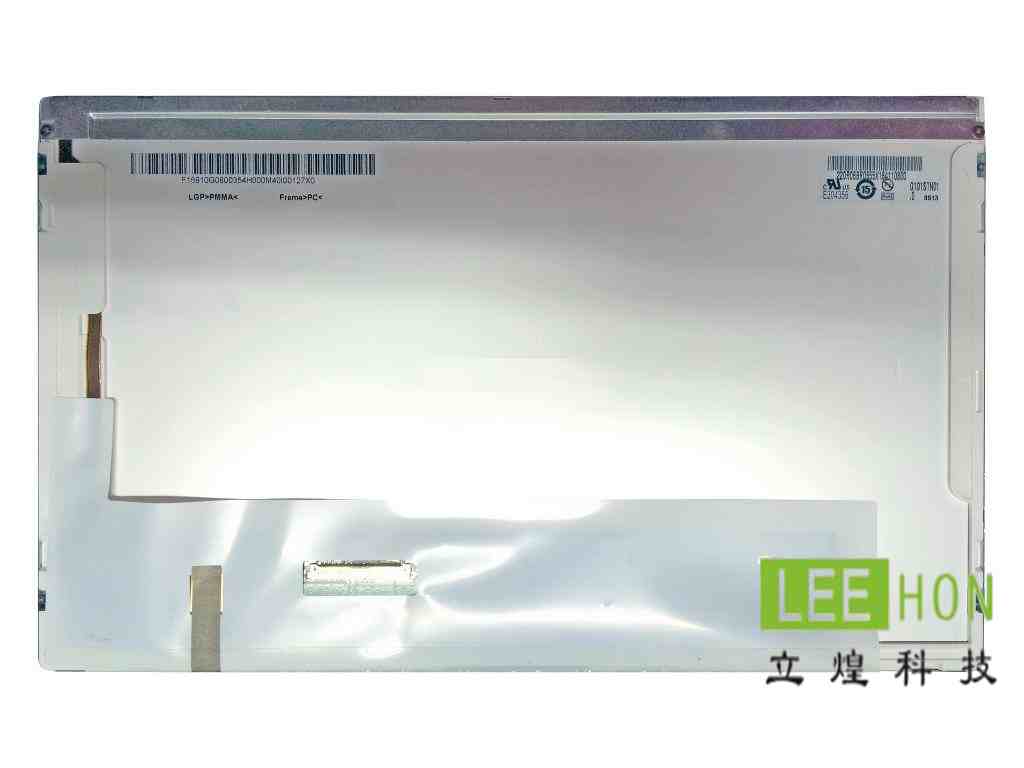

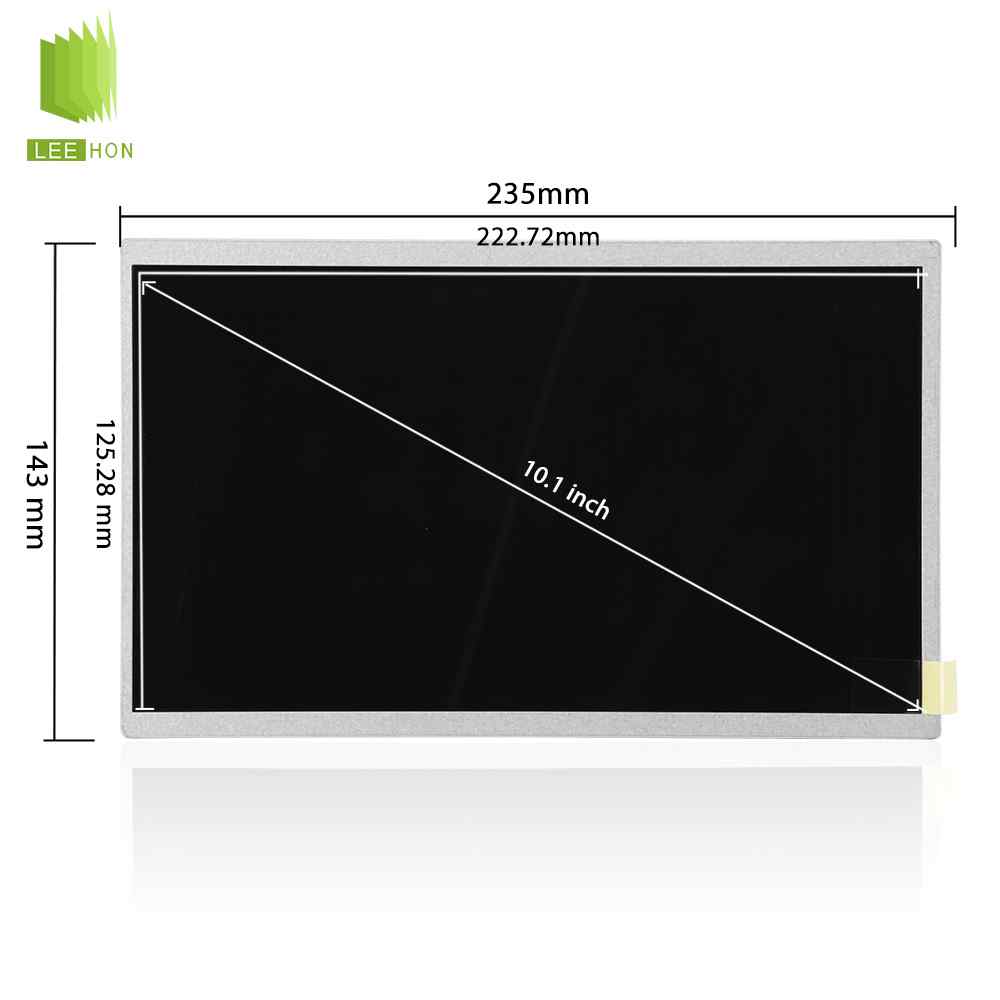

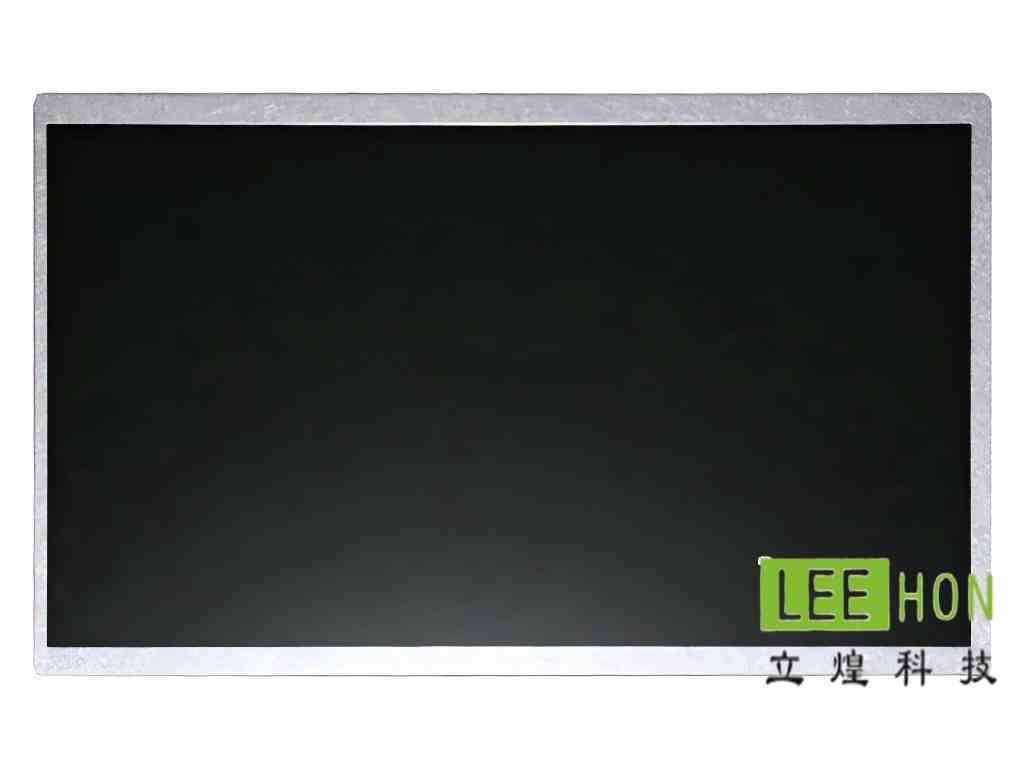

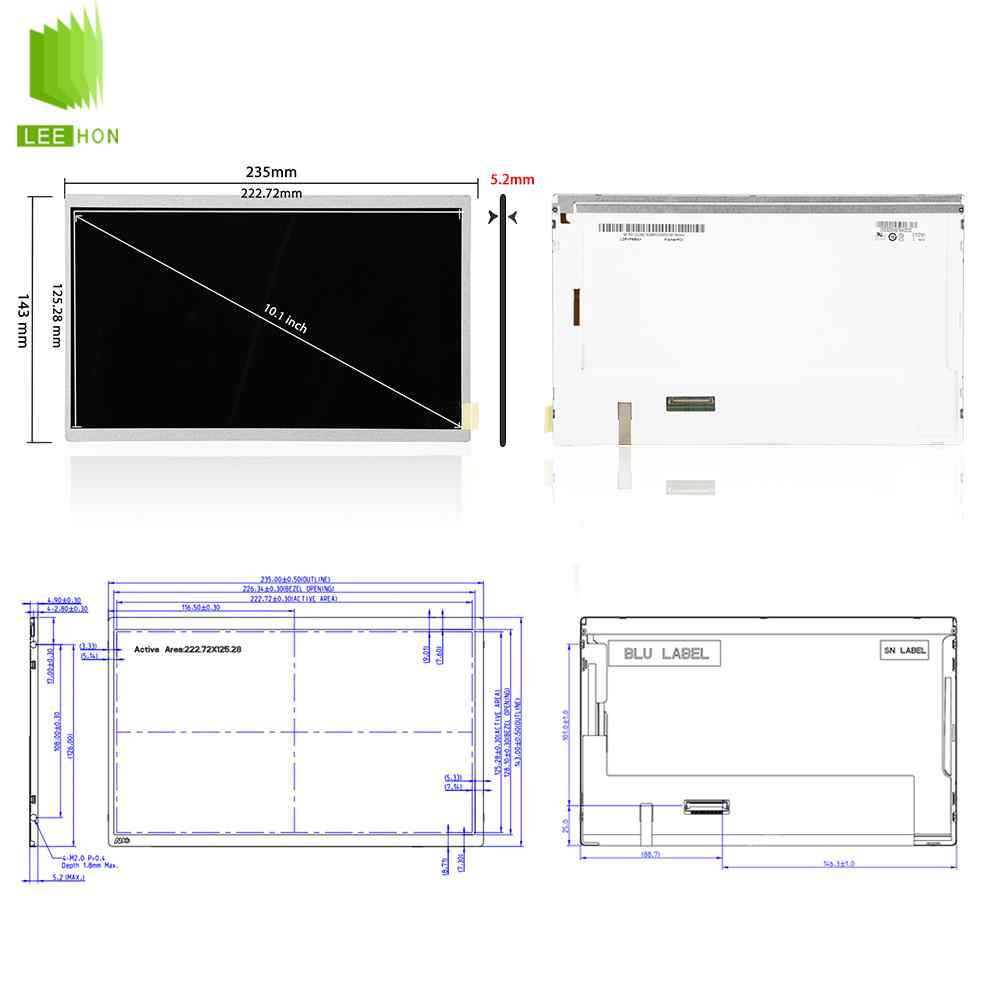

| 结构尺寸 | 显示尺寸(W×H) | 222.72×125.28 mm |
| 可视尺寸(W×H) | 226.34×128.1 mm | |
| 外观尺寸(W×H) | 235×143 mm | |
| 外观厚度 | 4.9/5.2 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:9 (W : H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 表面防护 | - |
| 重量 | 180g (Typ.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学特征 | 亮度(cd/m²) | 250 (Typ.) |
| 光学模式 | TN，常白显示，透射式 | |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 70/70/60/60 (Typ.)(CR≥10) | |
| 响应速度 | 7/9 (Typ.)(Tr/Td) (ms) | |
| 色彩性能 | 色温 | 6485K |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.47 |
| sRGB覆盖率 | 0.65 | |
| Adobe RGB覆盖率 | 0.49 | |
| DCI-P3覆盖率 | 0.48 | |
| Rec.2020覆盖率 | 0.35 | |
| 白场变动 | 白场变动 | 1.25 (Max.)(5 points) |
| 电子特征 | 功率总耗 | 2.53W (Max.) |
| 刷新频率 | 60Hz | |
| 翻转扫描 | No | |
| 信号电气 | 电流输入 | 140/160mA (Typ./Max.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | 0.53W (Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 信号接口 | 品牌 | I-PEX |
| 型号 | 20455-040E-12R | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 15K (Min.) | |
| 是否可换 | - | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| WLED 驱动 | 含LED驱动 | |
| 驱动电气 | 电流输入 | 150/165mA (Typ./Max.) |
| 电压输入 | 5.0/12.0/23.0V (Min./Typ./Max.) | |
| 功耗 | 2.0W (Max.) | |
常见问题
G101STN01.0是一款10.1英寸、1024×600、LVDS接口、3.3V供电、约250nit、带背光驱动板的工业液晶屏，适合做传统中小尺寸嵌入式显示方案。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控小屏HMI、仪器仪表、嵌入式控制面板、车载或设备类中小尺寸显示终端。原厂规格书明确写到它是10.1英寸、1024×600、LVDS、TNNormallyWhite、-10~60℃工作温度，并说明这款屏适合工业应用。
它不太适合主板只有eDP、MIPI、RGB并口的方案，也不太适合强户外直射阳光或对亮度要求更高的场景，因为它的中心亮度典型值约为250cd/m²。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.1英寸、1024×600；
2）接口类型：LVDS；
3）逻辑电压：3.3V典型值；
4）显示区尺寸：222.72×125.28mm；
5）外形尺寸：约235×143×4.9mm。
如果是整机项目，再顺手核工作温度-10~60℃、存储温度-30~70℃。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.1寸、同样1024×600”，而是接口体系、位宽模式和背光架构。这块屏原厂规格书明确写了LVDS6/8-bit输入，并且背光驱动电路已经内置；
如果替代屏虽然尺寸分辨率接近，但接口换成eDP、TTL，或者LVDS的6/8-bit选择、JEIDA/VESA格式、背光驱动方式不同，就很容易出现点不亮、花屏、颜色不对，或者原方案不能直接照搬的问题。
Q4：配触摸、驱动板、线束时要注意什么？

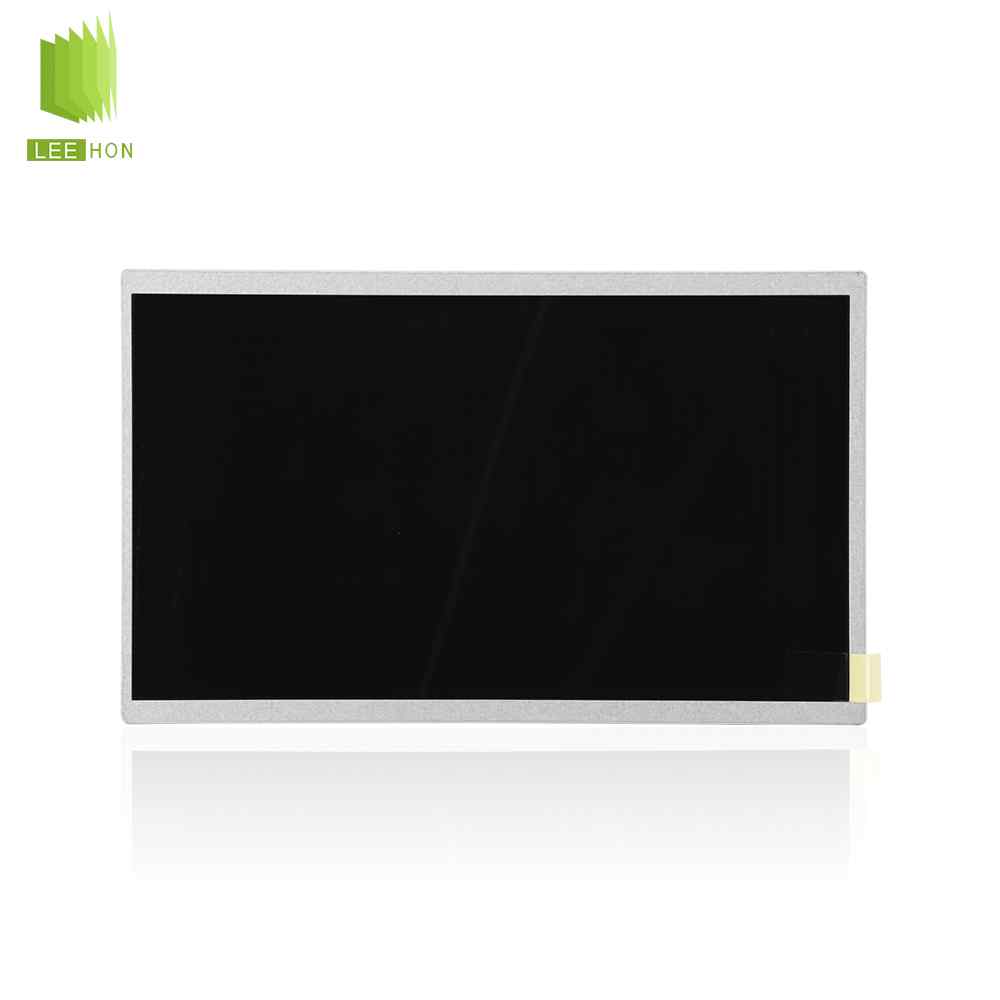

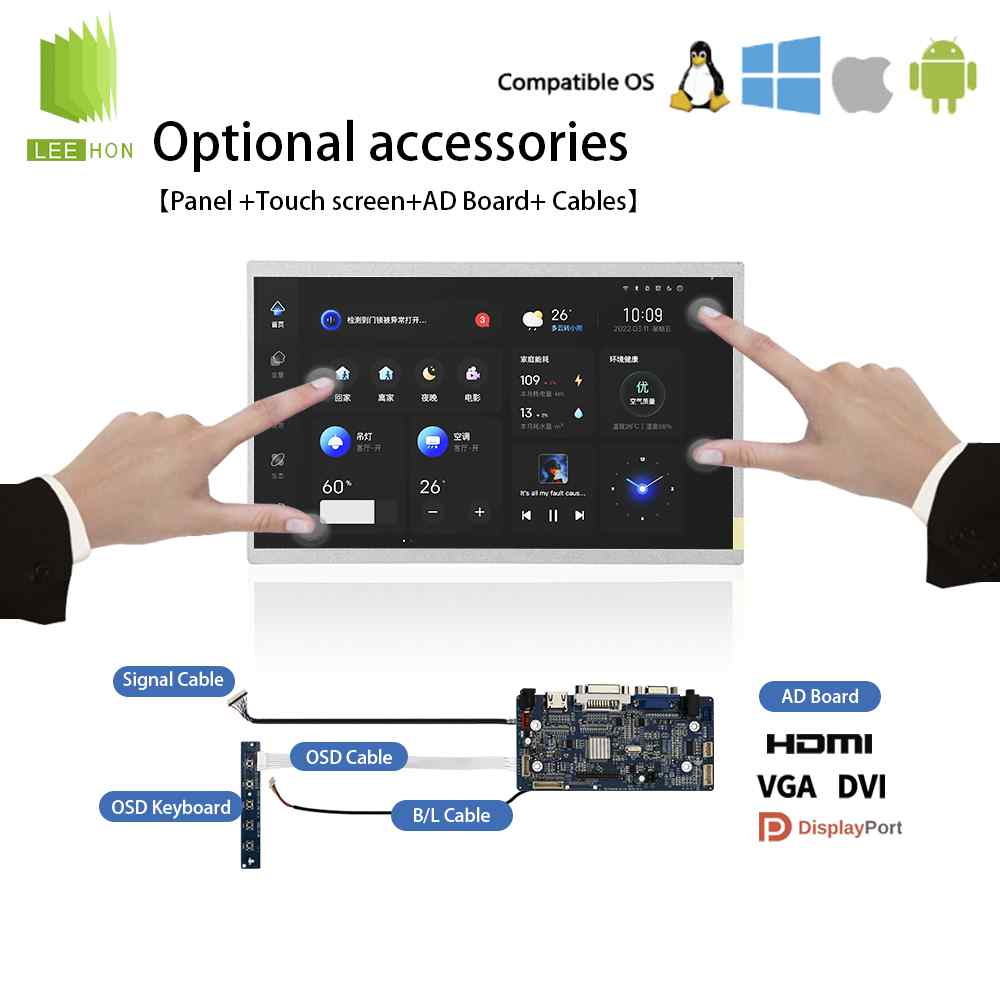

A：先说驱动板：要确认驱动板能输出1024×600的LVDS信号，并且支持这块屏的6bit/8bit输入模式。再说线束：不能只看“能不能插上”，还要核对LVDS差分线、3.3V供电脚、12V背光供电脚、SEL68和Order_SEL这类模式选择脚是否一致。触摸这块更稳妥的做法是当成外加方案单独核，优先按它已确认的显示区222.72×125.28mm去做盖板开窗和贴合设计。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有几个比较关键的使用点：
第一，原厂明确要求插拔信号线前必须先断电；
第二，VCCS关闭时，输入信号必须保持低电平或高阻态；
第三，规格书给了明确的上电/关电时序，不按时序做，容易出现异常显示；
第四，它的背光寿命原厂标的是15k小时，而且在高温高湿或长时间低温连续运行下，亮度衰减会更快；
第五，连续显示固定画面，规格书也明确提醒可能产生imagesticking，建议做屏保或周期性换画面
