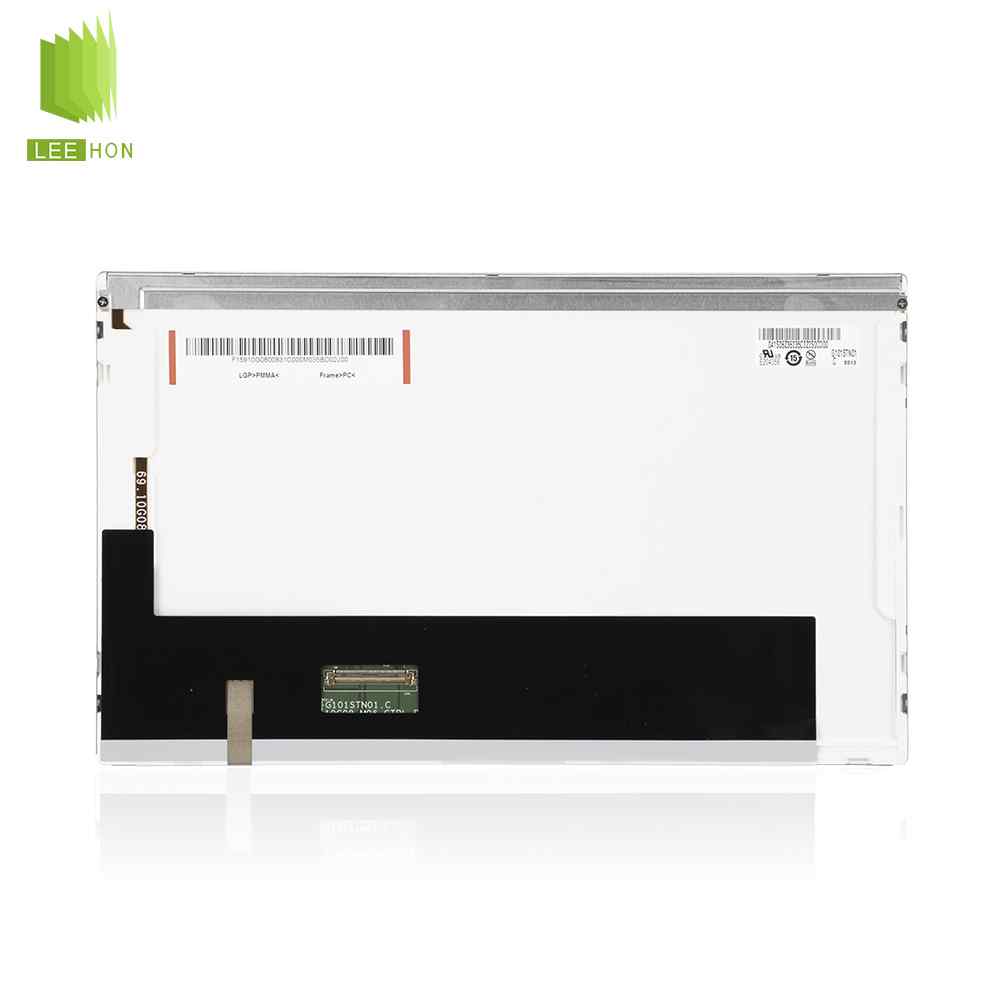

| 友达10.1寸LCD工业液晶模组G101STN01.C 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G101STN01.C | |
| 面板尺寸 | 10.1英寸 | |
| 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | AUO10D2 | |
| 工作环境 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 宽温，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，6/8位灰阶可选，表面雾面 |
| 像素特征 | 像素数量 | 1024(RGB)×600, WSVGA |
| 点间距 | 0.0725×0.2088 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.2175×0.2088 mm (H×V) [117PPI] | |

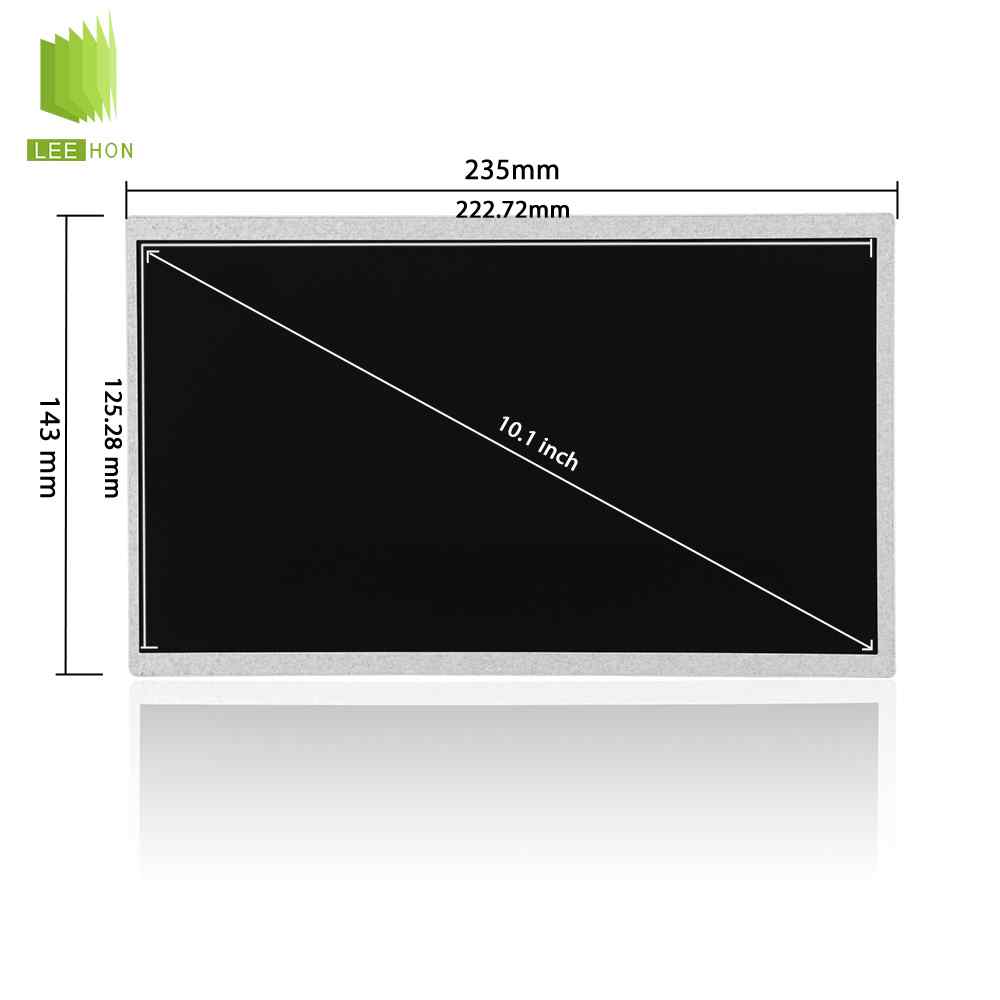

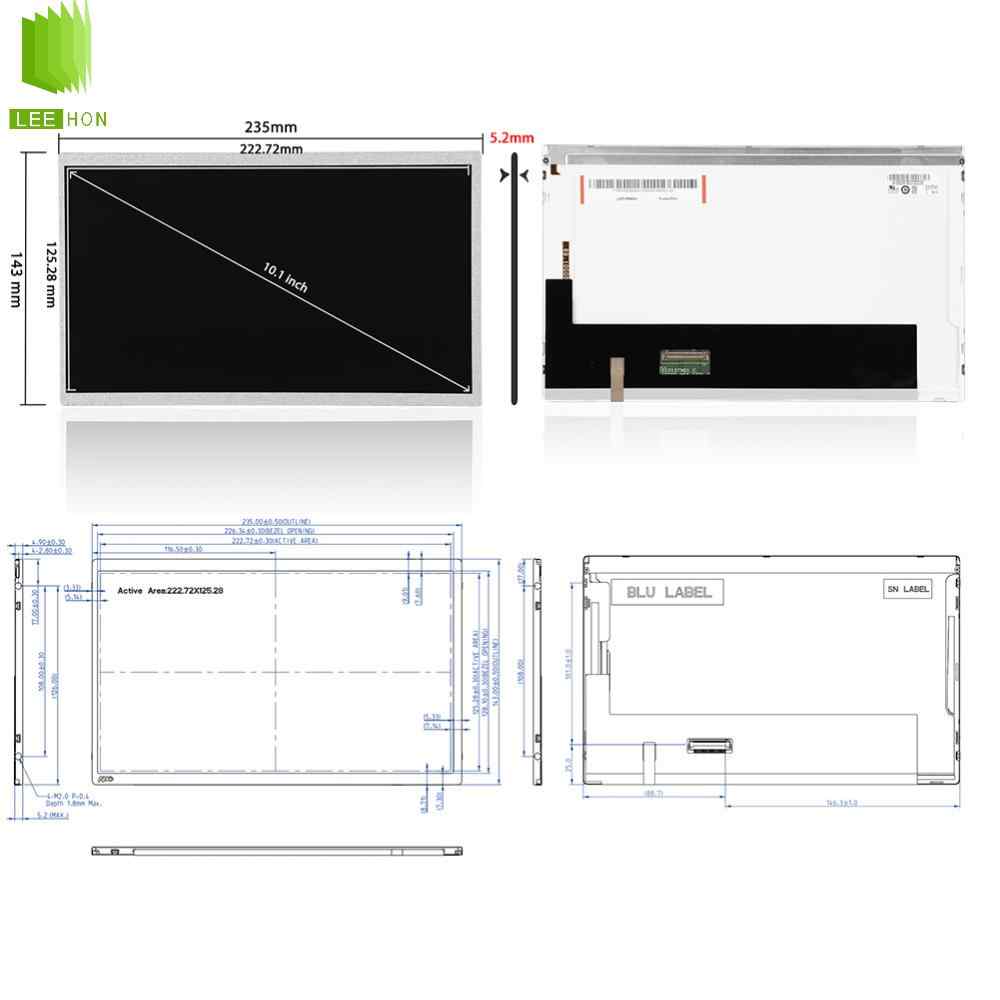

| 结构尺寸 | 显示区域 | 222.72×125.28 mm (H×V) |
| 可视区域 | 226.43×128.1 mm (H×V) | |
| 外观尺寸 | 235×143 mm (H×V) | |
| 外观厚度 | 4.9±0.3 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它特征 | 重量 | 180g (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基本信息 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 70/70/60/60 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 20 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.45 |
| sRGB覆盖率 | 0.63 | |
| Adobe RGB覆盖率 | 0.47 | |
| DCI-P3覆盖率 | 0.47 | |
| Rec.2020覆盖率 | 0.34 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 3.83W (Max.) | |
| 背光特征 | 灯管类型 | WLED |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 31/34V (Typ./Max.) |
| 电流输入 | 41mA (Typ.) | |
| 功耗 | 2.54/2.79W (Typ./Max.) | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 9.0/12.0/15.0V (Min./Typ./Max.) |
| 电流输入 | 225/270mA (Typ./Max.) | |
| 功耗 | 2.7/3.3W (Typ./Max.) | |
| 信号系统 | LVDS | 1 ch, 6/8-bit |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 140/160mA (Typ./Max.) | |
| 功耗 | 0.46/0.53W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | I-PEX |
| 型号 | 20455-040E-12R | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
常见问题
G101STN01.C是一款10.1英寸、1024×600、40pin单通道LVDS、3.3V供电、约500nit、带背光驱动板的工业液晶屏，适合做传统中小尺寸嵌入式显示方案。
Q1：这块屏适合什么设备？不适合什么场景？

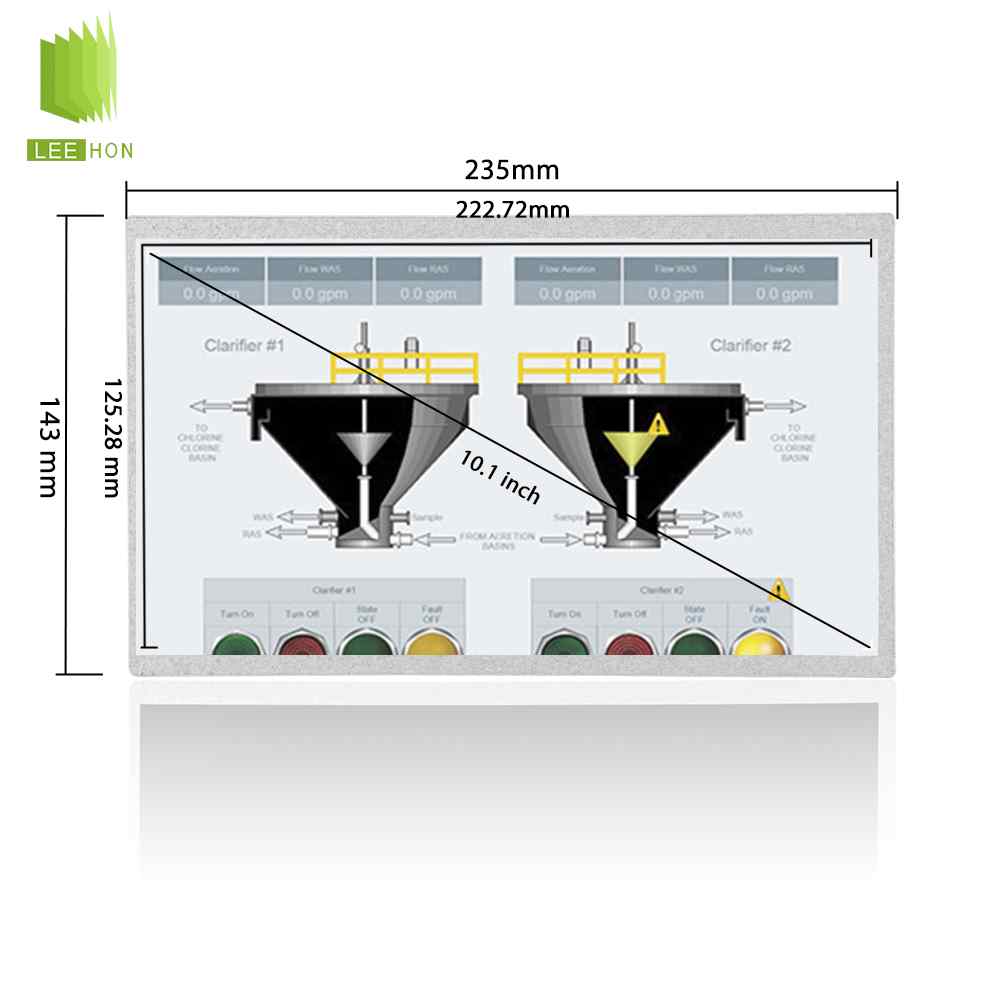

A：这块屏更适合工控小屏HMI、仪器仪表、嵌入式控制面板、工业电脑配套显示。公开规格能确认它是10.1英寸、1024×600、500cd/m²、LVDS、宽温型，应用页也直接标了IndustrialPC。
它不太适合主板没有LVDS输出的方案，也不太适合强户外直射阳光或对亮度要求更高的场景，因为目前能确认的典型亮度是500cd/m²。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.1英寸、1024×600；
2）接口类型：LVDS（1ch6/8-bit），40pins；
3）逻辑电压：3.3V（Typ.）；
4）显示区尺寸：222.72×125.28mm；
5）外形尺寸：235×143×5.2mm。
这几项先对上，主板、结构和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.1寸、同样1024×600”，而是接口体系、位宽模式和背光架构。这块屏已能确认是单通道LVDS、40pin、3.3V、WLED且带LEDDriver；如果替代屏虽然尺寸分辨率接近，但接口换成eDP、RGB、MIPI，或者LVDS的pin定义、6/8-bit模式、背光驱动方式不同，就很容易出现点不亮、花屏、颜色异常，或者原方案不能直接照搬。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1024×600的单通道LVDS信号，并且支持6/8-bit模式。再说线束：不能只看“能不能插上”，还要核对40pin线序、LVDS差分线、3.3V供电脚、背光控制脚是否一致。触摸这块更稳妥的做法是当成外加方案单独核，优先按它已确认的显示区222.72×125.28mm去做盖板开窗和贴合设计。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏目前还能确认几个实用点：它是TN、NormallyWhite、Transmissive路线，视角约70/70/60/60，对比度约500:1，表面是Matte+3HHardcoating，背光寿命约50,000小时，环境范围是工作-30~80℃、存储-30~80℃。这说明它更偏工业宽温路线，但整机项目里仍然要把电源稳定性、LVDS线束质量、安装受力和散热一起考虑。
