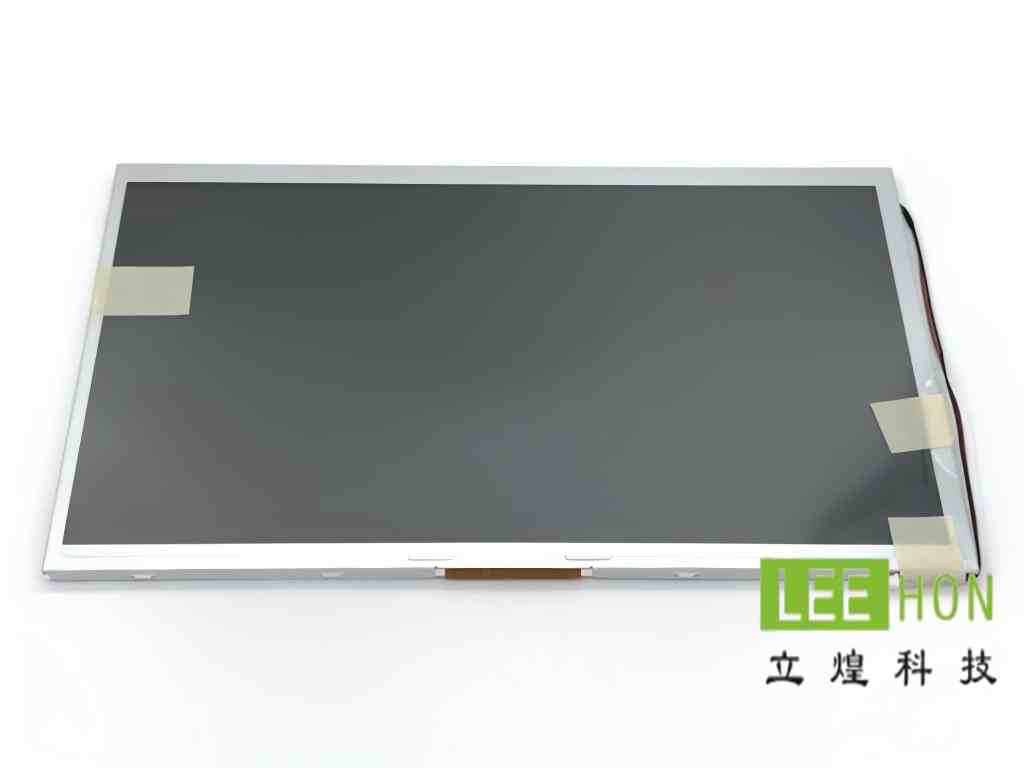

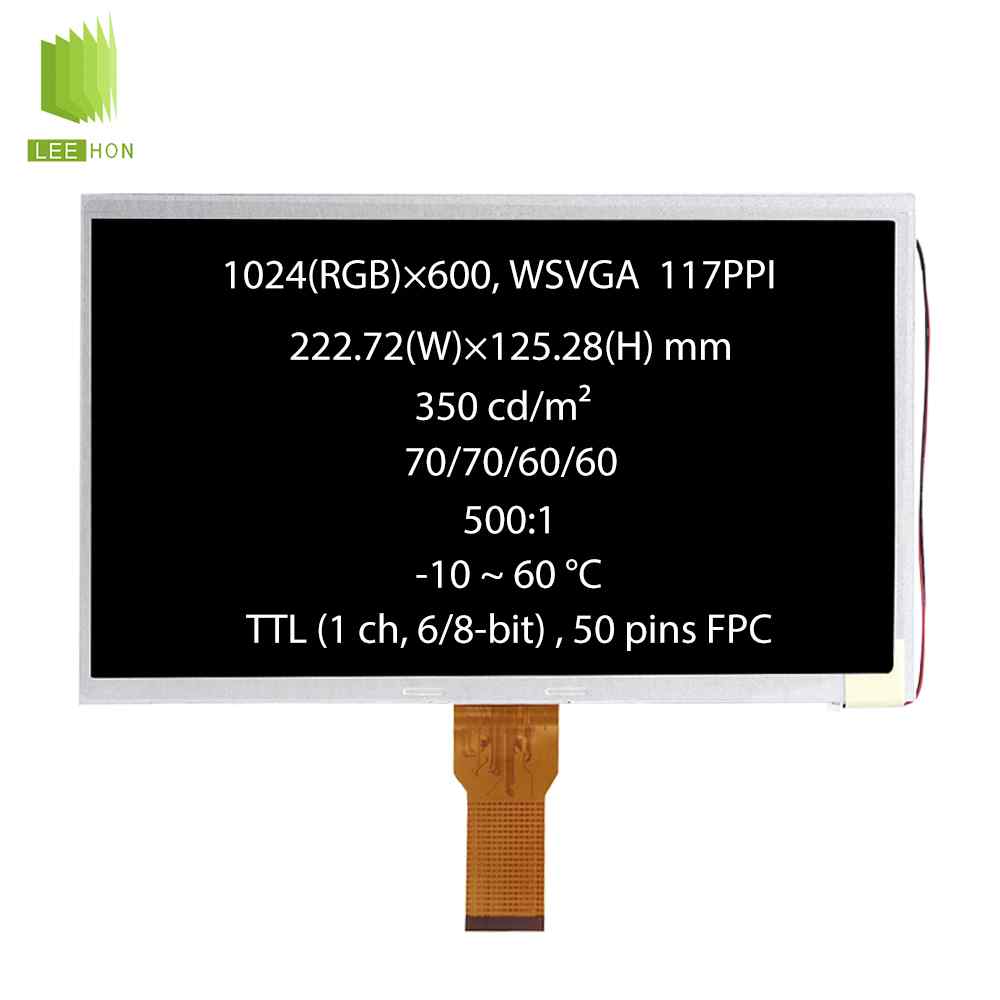

| 友达10.1寸LCD工业液晶屏G101STN01.2 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G101STN01.2 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 10.1" | |
| 别名 | - | |
| 应用环境 | 存储温度 | -30 ~~ 70 °C |
| 工作温度 | -10 ~~ 60 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 典型特征 | - | 白光LED背光，6/8位灰阶可选，表面雾面 |
| 像素特征 | 解析度 | 1024(RGB)×600, WSVGA |
| 点间距(mm) | 0.0725×0.2088 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2175×0.2088 (H×V) [117PPI] | |

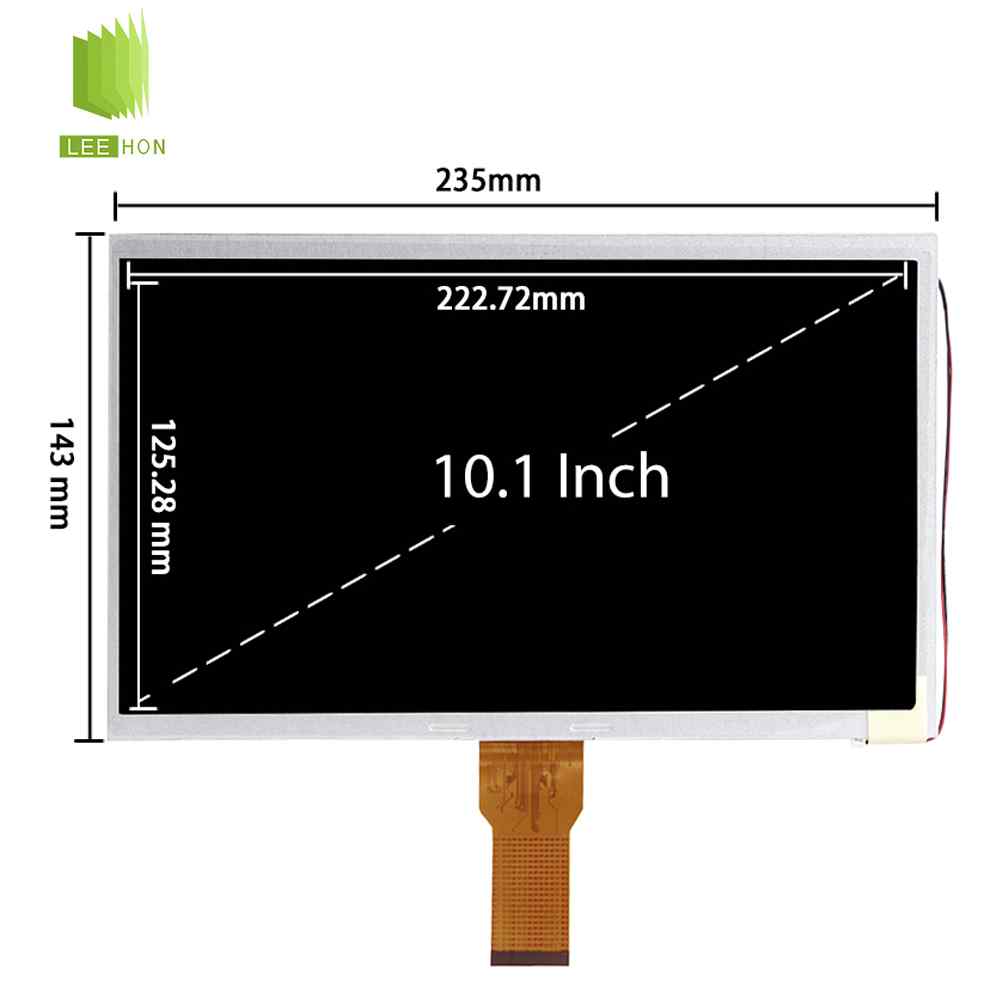

| 结构尺寸 | 显示区域(mm) | 222.72(H) × 125.28(V) |
| 开口区域(mm) | 224.72(H) × 127.28(V) | |
| 外观尺寸(mm) | 235(H) × 143(V) | |
| 外观厚度(mm) | 5.0±0.5 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Without |
| 其它参数 | 重量 | 340g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 350 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 70/70/60/60 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 视角方向 | - | |
| 响应时间(ms) | 7/9 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.46 |
| sRGB覆盖率 | 0.64 | |
| Adobe RGB覆盖率 | 0.48 | |
| DCI-P3覆盖率 | 0.47 | |
| Rec.2020覆盖率 | 0.34 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 2.48W (Typ.) | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号电气 | 电压供应 | 3.3/10.0/18.0/-8.0V (Typ.)(VDD/AVDD/VGH/VGL) |
| 电流供应 | 10.4/13.4/0.3/0.3mA (Typ.)(IDD/AIDD/IGH/IGL) | |
| 信号类型 | - | TTL (1 ch, 6/8-bit) |
| 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚数 | 50 pins | |
| 脚距 | 0.5 mm | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | 阵列 | |
| 位置 | 侧入式光源 | |
| 数量 | 8S3P | |
| 是否可换 | - | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 灯管电气 | 电压供应 | 25.6/31.7V (Typ./Max.) |
| 电流供应 | 90mA (Typ.) | |
| 功耗 | 2.3/2.85W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | H201K-P02N-02B | |
| 数量 | 1 pcs | |
| 脚数 | 2 pins | |
| 脚距 | 1.25 mm | |
| 脚定义 | BLE-2PINS-AC | |
| 背光驱动 | - | 无 |
常见问题
G101STN01.2是一款10.1英寸、1024×600、RGB并口、3.3V供电、约350nit的工业液晶屏，适合做传统中小尺寸嵌入式显示方案。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控小屏HMI、仪器仪表、嵌入式控制面板、设备类显示终端。原厂规格书明确写到它是10.1英寸、1024×600、RGB输入、宽温、长寿命背光，并说明它适合工业应用。它不太适合主板只有LVDS/eDP输出的方案，也不太适合强户外直射阳光或对亮度要求更高的场景，因为它的白场亮度典型值约350cd/m²。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.1英寸、1024×600；
2）接口类型：RGB18/24-bit；
3）逻辑电压：3.3V典型值；
4）显示区尺寸：222.72×125.28mm；
5）外形尺寸：约235×143×5mm。
如果项目环境比较苛刻，再顺手核工作温度-10~60℃、存储温度-30~70℃。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.1寸、同样1024×600”，而是接口体系和信号方式。这块屏确认是RGB并口，不是LVDS；如果替代屏虽然尺寸分辨率接近，但接口换成LVDS、eDP，或者还是RGB屏但DE/HV模式、时钟范围、pin定义不同，就很容易出现点不亮、花屏、颜色异常。另外，这块屏的公开规格写明PCBAisnotembedded，也就是不能按“自带控制板”的思路去替换。
Q4：配触摸、驱动板、线束时要注意什么？

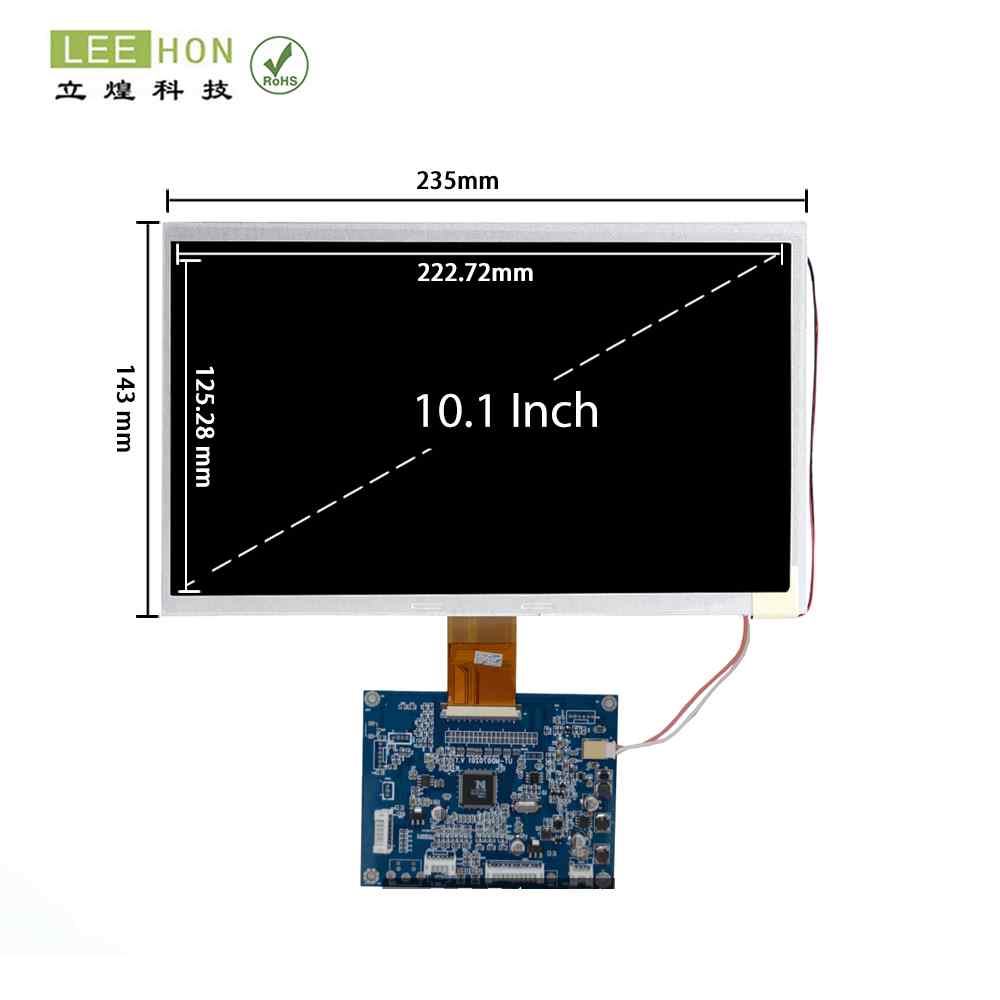

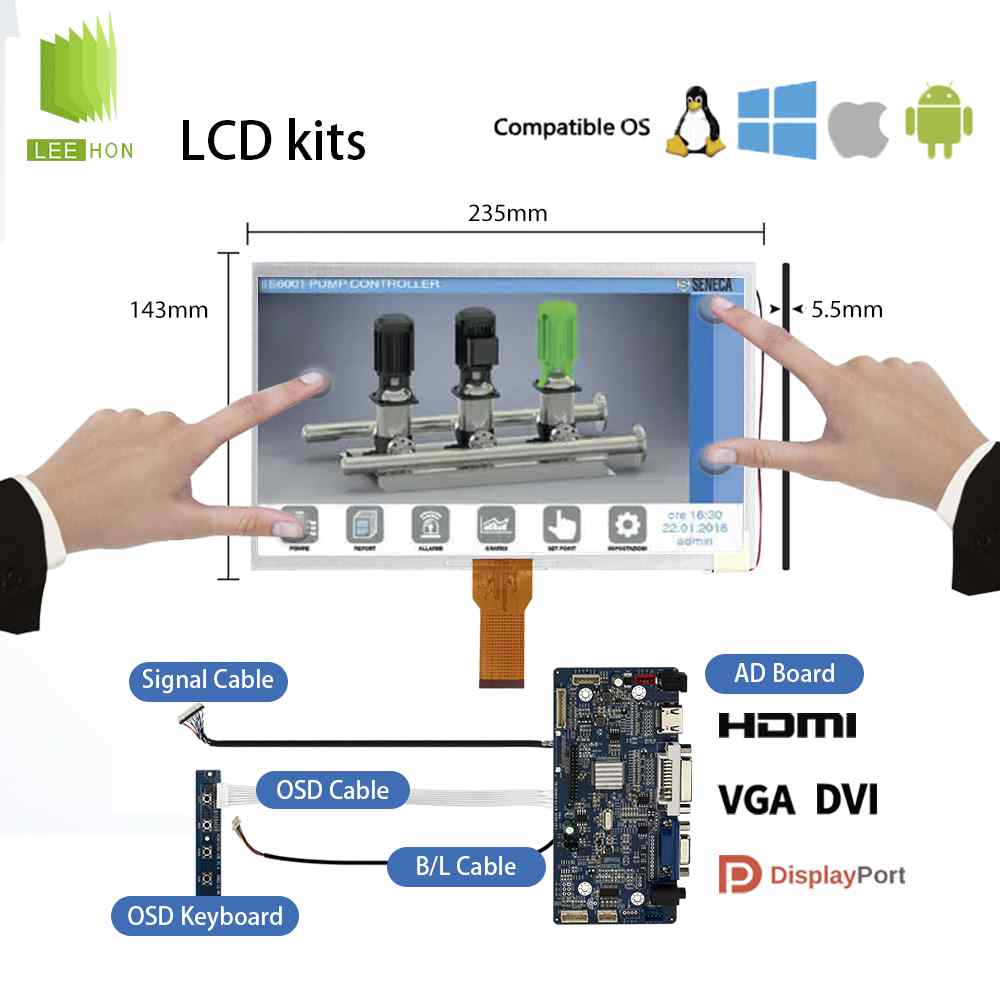

A：先说驱动板：要确认驱动板能输出1024×600的RGB信号，并支持DE模式/HV模式，因为规格书里这两套时序都给了出来。再说线束：这块屏是50pin接口，公开规格还能看到推荐连接器是089H50-000100-G2-R，所以线束不能只看“能不能插上”，还要核对数据线、DCLK、DE/VS/HS、3.3V供电脚是否一致。触摸这块更稳妥的做法是当成外加方案单独核，不要把触摸和屏本体当成一套接口来理解。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有几个比较关键的使用点：
第一，规格书明确要求插拔信号连接器前先断电；
第二，屏面有水滴要及时擦掉，避免长时间接触造成斑点或变色；
第三，处理模组前要做好ESD接地；
第四，长期显示固定画面，原厂也明确提醒可能产生imagesticking。
所以整机设计时，除了点亮，还要一起考虑上电习惯、静电防护、安装受力和显示内容策略。
