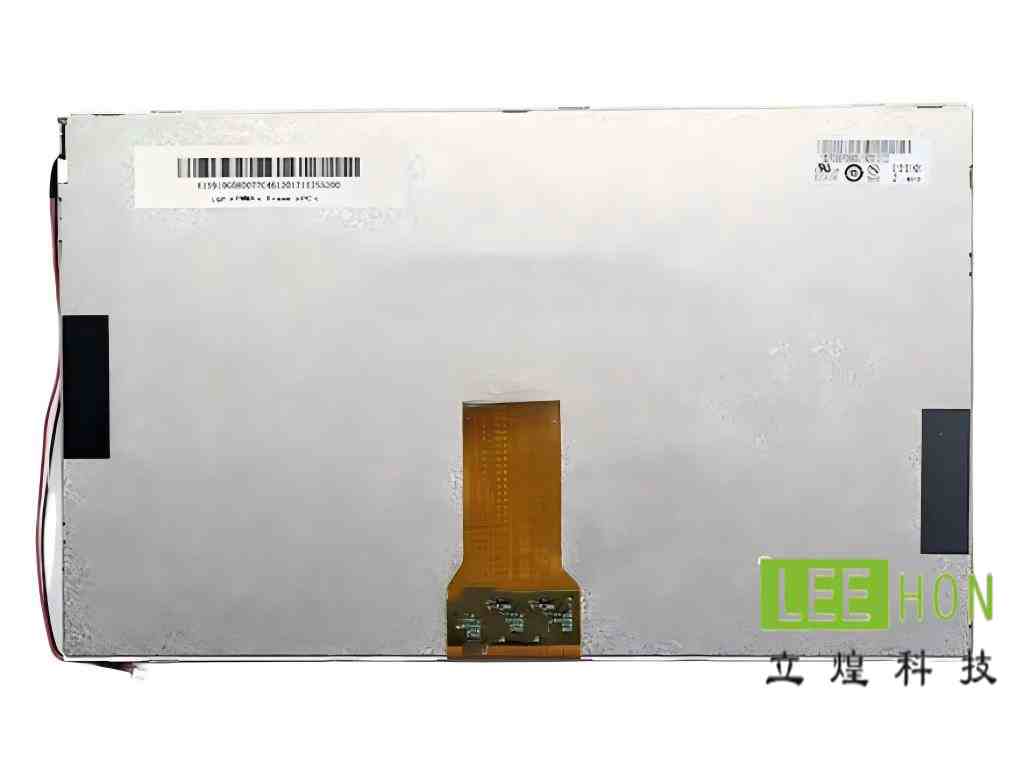

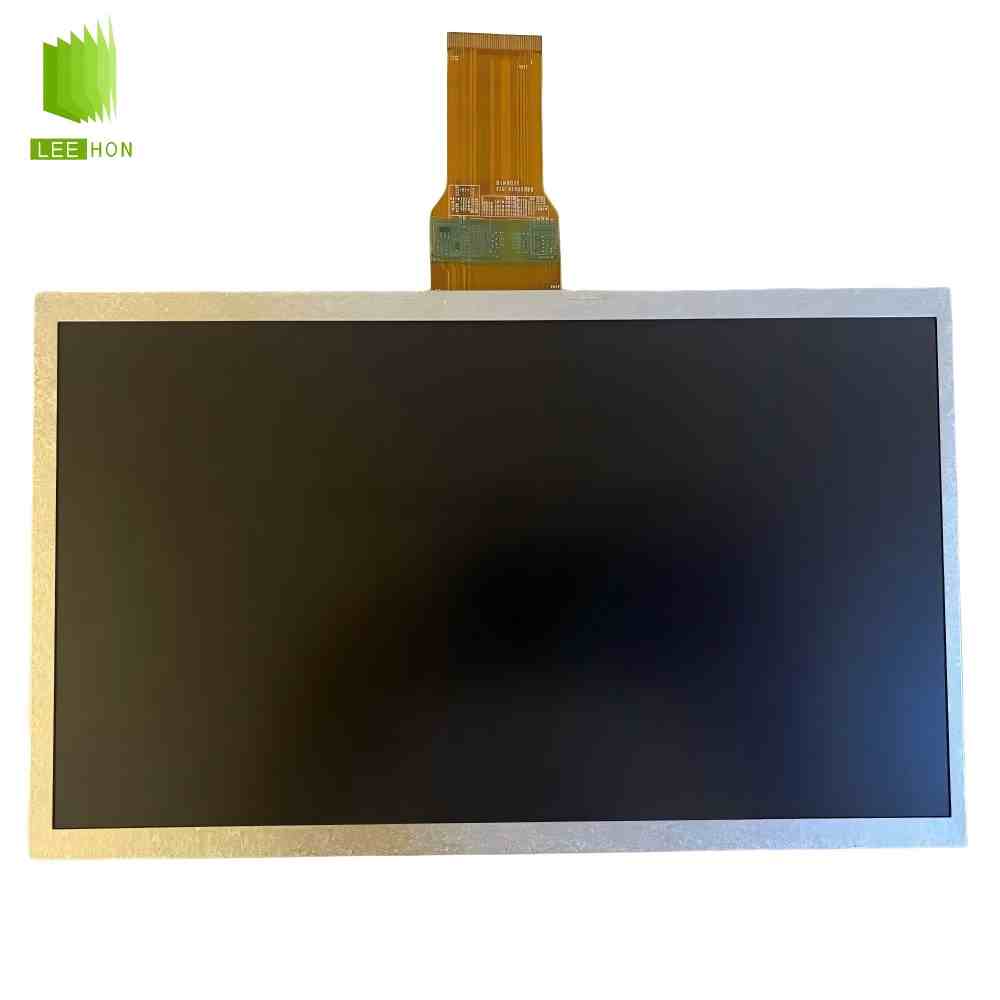

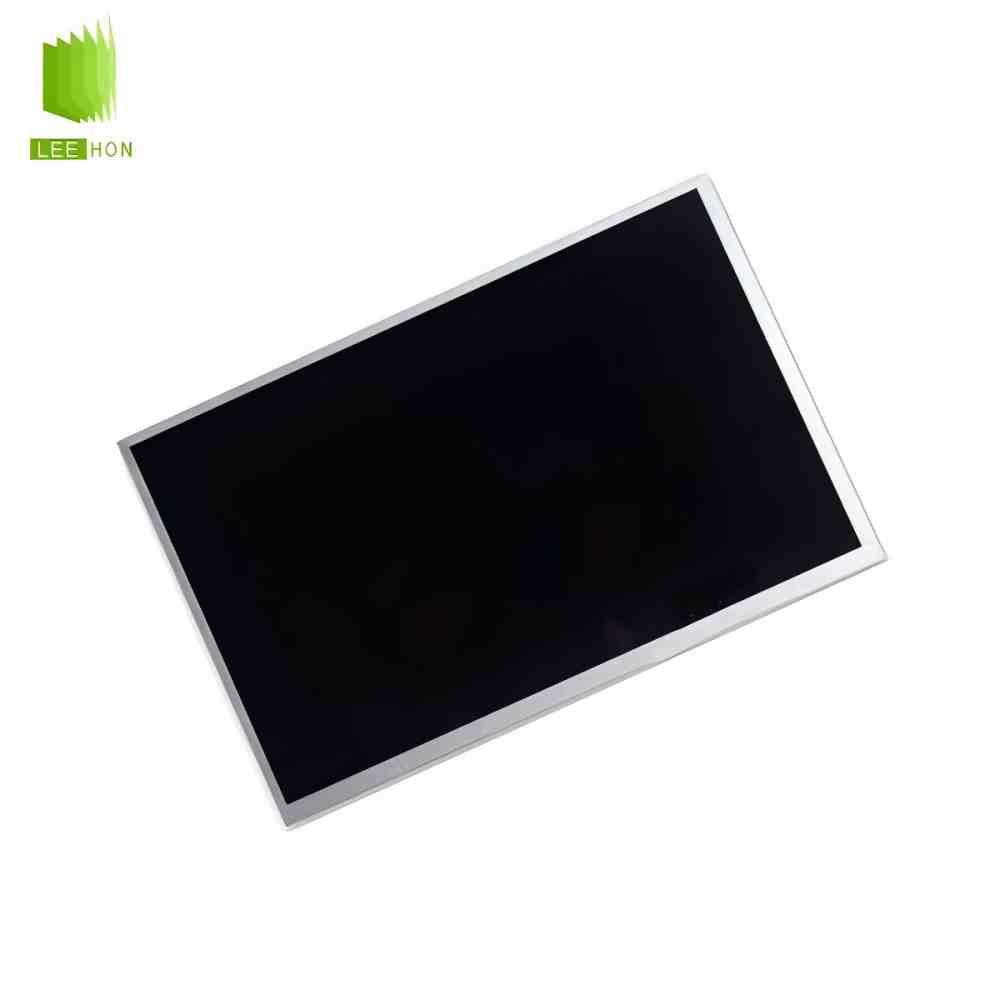

| 友达10.1寸LCD工业液晶模组G101SAN01.2详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 友达AUO |
| 型号 | G101SAN01.2 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 工业 | |
| 对角尺寸 | 10.1" | |
| 型号别名 | - | |
| 典型特征 | 白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面 | |
| 应用环境 | 存储温度 | -30 ~ 70 °C |
| 工作温度 | -10 ~ 60 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 像素特征 | 解析度 | 1024(RGB)×600, WSVGA |
| 点间距(mm) | 0.0725×0.2088 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2175×0.2088 (H×V) [117PPI] | |
| 结构尺寸 | 显示区域(mm) | 222.72(H) × 125.28(V) |
| 开口区域(mm) | 224.72(H) × 127.28(V) | |
| 外观尺寸(mm) | 235(H) × 143(V) | |
| 外观厚度(mm) | 5.5 (Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Without |
| 其它参数 | 重量 | 320g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 显示亮度 | 350 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | - | |
| 1931色域 | NTSC比值 | - |
| sRGB覆盖率 | 0.77 | |
| Adobe RGB覆盖率 | 0.61 | |
| DCI-P3覆盖率 | 0.62 | |
| Rec.2020覆盖率 | 0.45 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 信号电气 | 电压供应 | 3.3/10/18/-8V (Typ.)(VDD/AVDD/VGH/VGL) |
| 电流供应 | 6.5/16/0.6/0.2mA (Typ.)(IVDD/IAVDD/IVGH/IVGL) | |
| 信号类型 | - | TTL (1 ch, 6/8-bit) |
| 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 脚距 | 0.5 mm | |
| 脚数 | 50 pins | |
| 数量 | 1 pcs | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 8S3P | |
| 光源寿命 | 30K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | 3串 | |
| 光源位置 | 侧入式光源 | |
| 灯管电气 | 电压供应 | 23.6/26.4V (Typ./Max.) |
| 电流供应 | 30mA (Typ.) | |
| 功率消耗 | 2.124/2.376W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | - |
| 型号 | A1251-H02 | |
| 脚距 | - | |
| 脚数 | 2 pins | |
| 数量 | 1 pcs | |
| 光源驱动 | - | 无 |
常见问题
G101SAN01.2是一款10.1英寸、1024×600、RGB/TTL接口、约350nit、无触摸且不带背光驱动的工业液晶屏，适合做中小尺寸嵌入式显示方案。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控小屏HMI、仪器仪表、嵌入式控制面板、车载/设备类中小尺寸显示终端。已能确认它是10.1英寸、1024×600、RGB接口、AHVA广视角、约350cd/m²，整体更偏工业和设备内嵌显示。它不太适合主板只有LVDS/eDP输出的方案，也不太适合强户外直射阳光或对亮度要求更高的场景。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.1英寸、1024×600；
2）接口类型：TTL/RGB，1ch，6/8-bit；
3）接口针脚：50pinsFPC；
4）亮度和对比度：约350cd/m²、1000:1；
5）外形尺寸：约235×143×5.5mm。
这几项先对上，驱动板、结构和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.1寸、同样1024×600”，而是接口体系和背光架构。这块屏公开资料明确指向RGB/TTL接口，不是LVDS；如果替代屏虽然尺寸分辨率接近，但接口换成LVDS、eDP，或者pin定义、位宽模式不同，就很容易出现点不亮、花屏、颜色异常。另外，这块屏公开资料还写明withoutbacklightdriver，如果替代屏改成“带背光驱动板”，原来的背光方案也未必能直接照搬。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1024×600的RGB/TTL信号，并支持Data/DCLK/DE/HS/VS这套数字输入逻辑，不能按LVDS屏的思路去配。再说线束：因为这块屏是50pinFPC，所以不能只看“能不能插上”，还要核对数据线、时钟线、同步线、供电脚和背光脚是否一致。触摸这块更稳妥的做法是当成外加方案单独核，因为公开资料明确指向它是withouttouchscreen。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有几个比较关键的使用点：
第一，公开规格显示它的工作温度约为-10~60℃，存储温度约为-30~70℃；
第二，上下电顺序要注意，公开规格里明确给了VDD→RSTB→数字输入→AVDD/VGL/VGH→BLKEN的上电逻辑；
第三，它是无背光驱动板方案，背光部分要单独把供电和控制做好。
所以整机设计时，不能只看“能点亮”，还要一起核对接口、时序、电源和背光方案。
