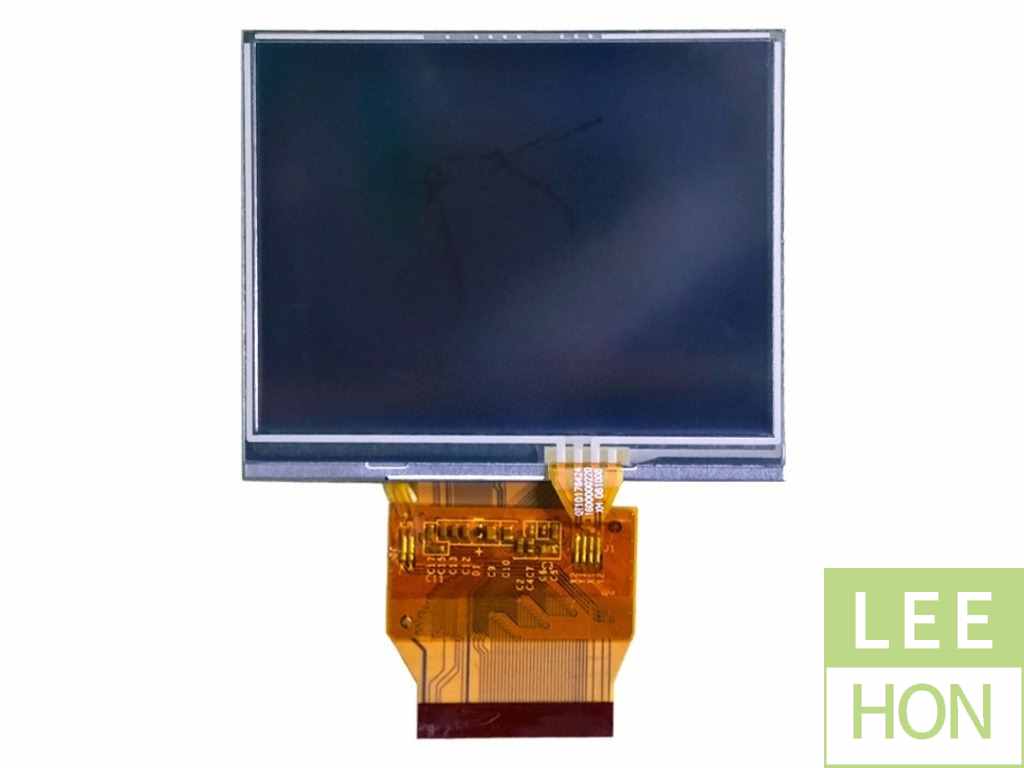

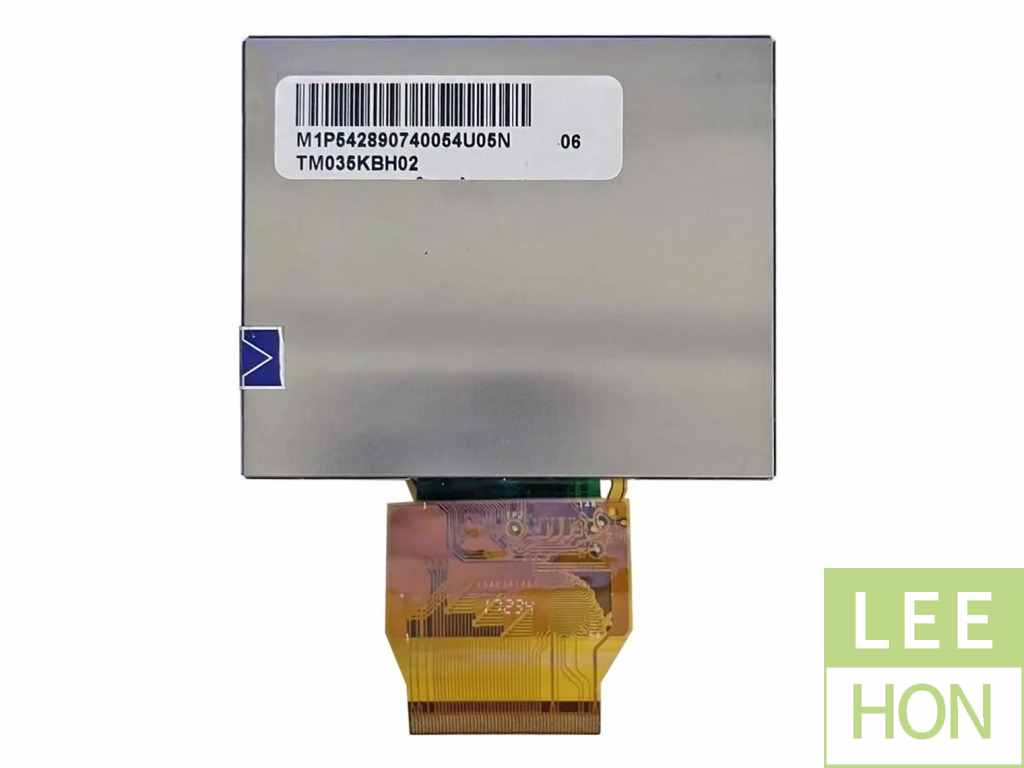

| 天马液晶模组TM035KBH02 结构详情表 | ||||||
| 类别 | 参数 | 详情 | ||||
| 像素特征 | 解析度 | 320(RGB)×240, QVGA | ||||
| 点间距(mm) | 0.073×0.219 (H×V) | |||||
| 像素排列 | RGB垂直条状 | |||||
| 像素间距(mm) | 0.219×0.219 (H×V) [115PPI] | |||||

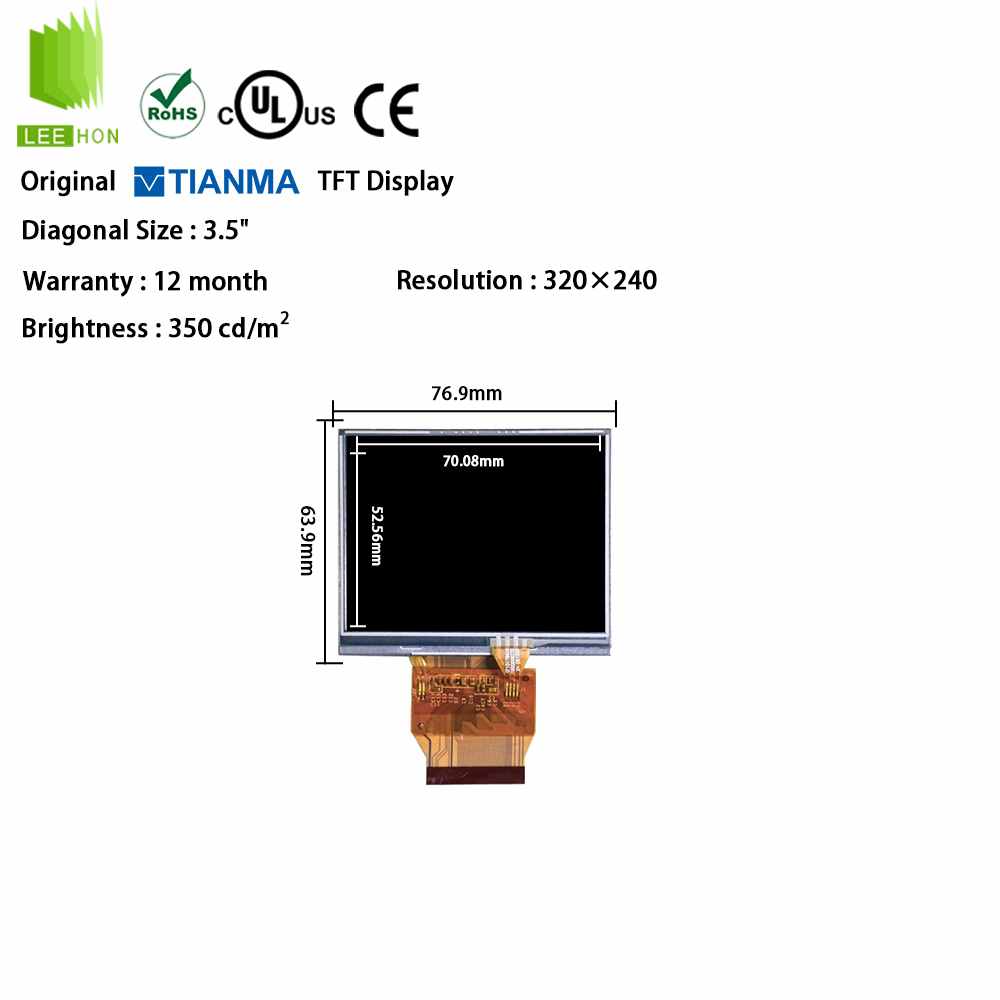

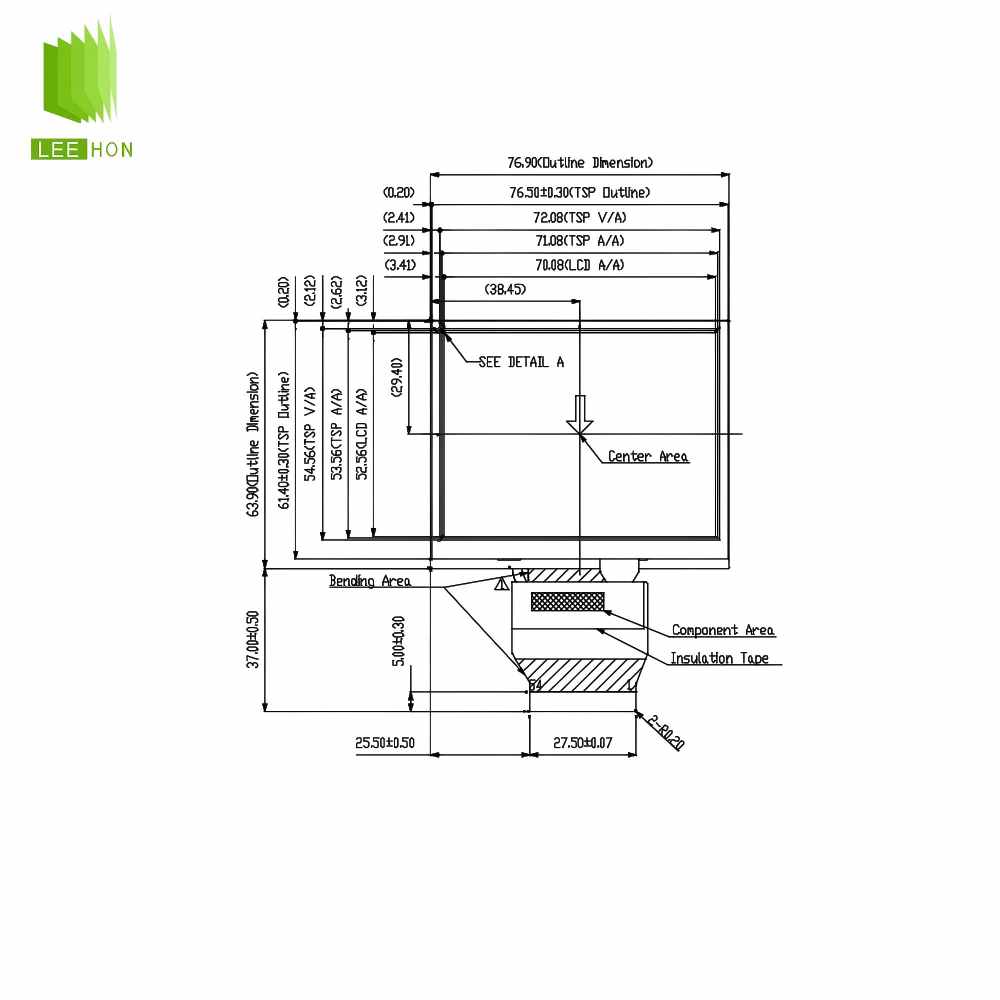

| 结构尺寸 | 显示区域(mm) | 70.08(H) × 52.56(V) | ||||
| 开口区域(mm) | 72.08(H) × 54.56(V) | |||||
| 外观尺寸(mm) | 76.9(H) × 63.9(V) | |||||
| 外观厚度(mm) | 4.0±0.2 | |||||
| 外观特征 | 物理形状 | 平面矩形 | ||||
| 外观形状 | - | |||||
| 宽高比 | 4:3 (H:V) | |||||
| 风景肖像 | 风景模式 | |||||
| 触摸面板 | 信号接口 | 包含在屏信号接口中 | ||||
| 触摸面板 | 4线电阻触摸屏 | |||||
| 同时触点 | 单点触摸 | |||||
| 支持系统 | - | |||||
| 控制器 | 不含控制器 | |||||
| 信号种类 | - | |||||
| 其它参数 | 重量 | 40.0g (Typ.) | ||||
| 表面处理 | 雾面，Hard coating (3H) | |||||
| 天马液晶模组TM035KBH02 光学详情表 | ||||||
| 类别 | 参数 | 详情 | ||||
| 基本信息 | 显示亮度 | 350 cd/m² (Typ.) | ||||
| 对比度 | 500:1 (Typ.) (透射) | |||||
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) | |||||
| 显示模式 | TN，常白显示，透射式 | |||||
| 视角方向 | 6 o'clock | |||||
| 响应时间(ms) | 25 (Typ.)(Tr+Td) | |||||
| 色彩性能 | 白色坐标 | X:0.280; Y:0.310 | ||||
| 支持颜色 | 16.7M (6-bit + Dithering) | |||||
| 色温 | 9085K | |||||
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |||||
| 1931色域 | NTSC比值 | 53% | ||||
| sRGB覆盖率 | 75% | |||||
| Adobe RGB覆盖率 | 56% | |||||
| DCI-P3覆盖率 | 56% | |||||
| Rec.2020覆盖率 | 40% | |||||
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||||
| 天马液晶模组TM035KBH02 电子详情表 | ||||||
| 类别 | 详情 | |||||
| 帧频率 | 60Hz | |||||
| 翻转扫描 | No | |||||
| 驱动IC | 已邦定 NT39016D | |||||
| 时序控制 (T-CON) | Embedded T-CON | |||||
| 天马液晶模组TM035KBH02 信号详情表 | ||||||
| 类别 | 参数 | 详情 | ||||
| 信号电气 | 电压供应 | 3.3V (Typ.) | ||||
| 电流供应 | - | |||||
| 功耗 | 35/50mW (Typ./Max.) | |||||
| 信号类型 | 信号类型 | Digital RGB (8/24-bit) + SPI, CCIR601/656 | ||||
| 逻辑电压 | 0≤VIL≤0.2VCC; 0.8VCC≤VIH≤VCC | |||||
| 接口特征 | 位置 | - | ||||

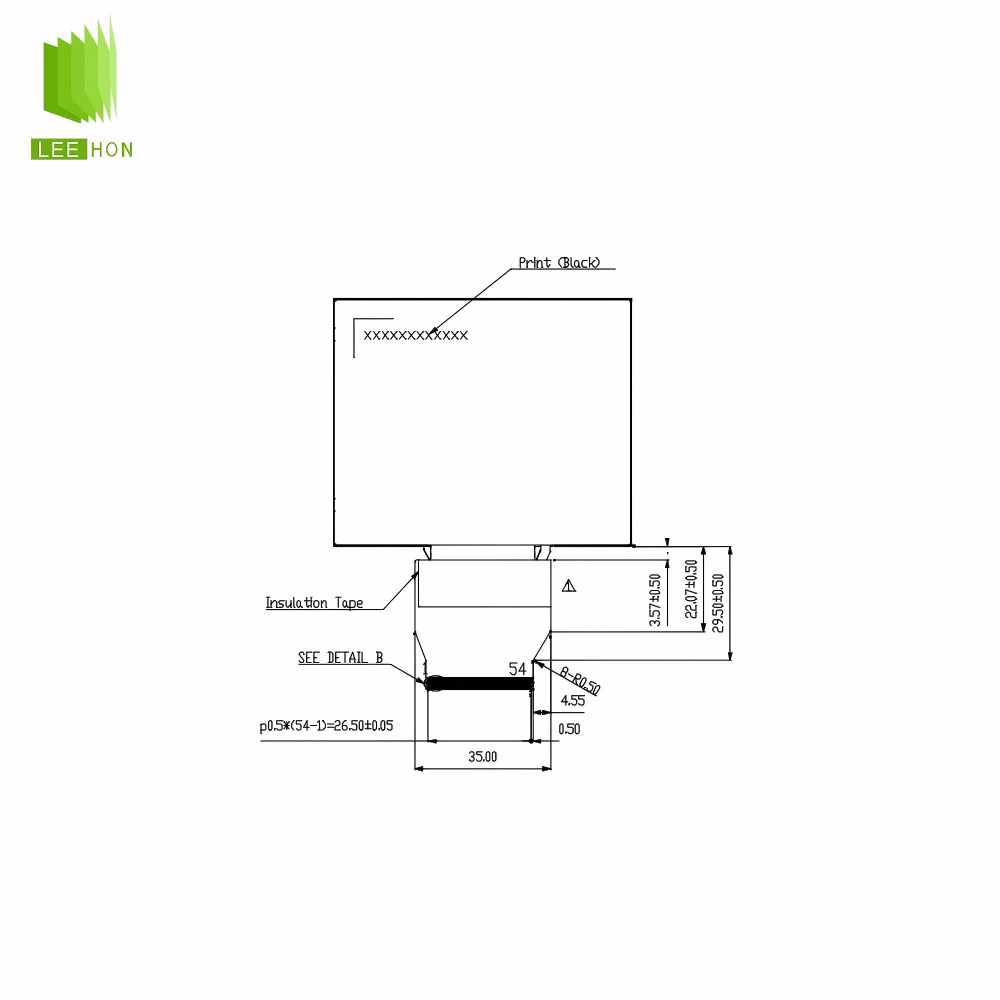

| 类型 | FPC | |||||
| 接口详情 | 品牌 | - | ||||
| 型号 | - | |||||
| 数量 | 1 pcs | |||||
| 脚数 | 54 pins | |||||
| 脚距 | 0.5 mm | |||||
| 脚定义 | - | |||||
| 天马液晶模组TM035KBH02 光源详情表 | ||||||
| 类别 | 参数 | 详情 | ||||
| 光源特征 | 光源类型 | WLED | ||||
| 光源形状 | 1串 | |||||
| 位置 | 侧入式光源 | |||||
| 数量 | 6S1P | |||||
| 是否可换 | - | |||||
| 灯管寿命 | 20K (Typ.) 小时 | |||||
| 灯管电气 | 电压供应 | 16.8/19.2/21.6V (Min./Typ./Max.) | ||||
| 电流供应 | 20/25mA (Typ./Max.) | |||||
| 功耗 | 384mW (Typ.) | |||||
| 接口特征 | 位置 | - | ||||
| 类型 | 包含在屏信号接口中 | |||||
| 背光驱动 | 无 | |||||
| 天马液晶模组TM035KBH02 包装详情表 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高(mm) | 毛重 (Kgs) | 体积(m³) | 备注 |
| 纸箱 | 168 | 1 | 530×350×250 | 10.62 | 0.0464 | - |
| 卡板 | 5040 | 30 | N/A | N/A | N/A | - |
天马TM035KBH02液晶屏常见问题
Q1：TM035KBH02 上电时最容易踩的坑是什么？
A：主要是 供电与背光的时序/电压 。这类 3.5" QVGA 模组通常是 VDD≈3.3V 逻辑供电，背光为 WLED，需要按规格书要求做上电/关电时序与限流/驱动设计，避免“能亮但花屏/偶发不亮/背光异常”。
Q2：为什么有时一撕保护膜就出现闪屏、黑屏或触摸漂移？
A：这是典型的 静电（ESD） 问题。处理模组/撕保护膜/装配时要 人体与工具接地 、避免干燥环境操作，并按规格书的防静电注意事项执行。
Q3：接口连接要注意什么，才能避免花屏/颜色错乱？
A：TM035KBH02 常见为 RGB 并口（可见有 24-bit RGB 相关描述） ，通过 FPC 引出；要重点核对： RGB 数据位宽/映射（RGB565/666/888 等）
1·像素时钟、HS/VS/DE 极性与时序
2·线序与连接器脚距/Pin 数一致（避免“看着能插上但定义不同”）
Q4：装配结构上有什么必须提前确认的？
A：要同时确认 外形尺寸、可视区/有效区、安装压框方式 ，避免压到 FPC、遮挡显示区或导致受力不均出现漏光/局部发白。该系列外形尺寸在资料中可见为约 76.9 × 63.9 × 4.0 mm （不同版本以实际规格书为准）。
Q5：环境与显示效果方面有什么“先天特性”需要跟客户讲清楚？
A：这类模组常见为 TN、常白、透射 路线， 可视角与灰阶反转方向 更敏感（例如最佳视角方向要求），同时要严格遵守 工作/存储温度范围 与防潮、防压、防震包装要求，避免运输/仓储后出现亮线、偏光片划伤等问题。
