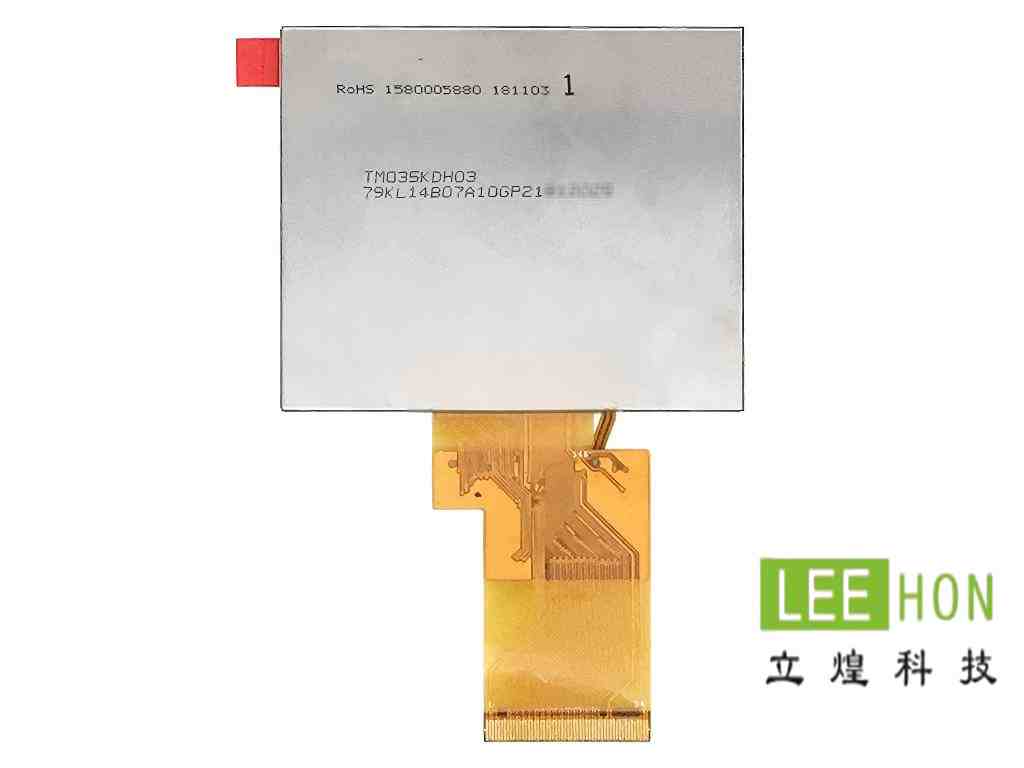

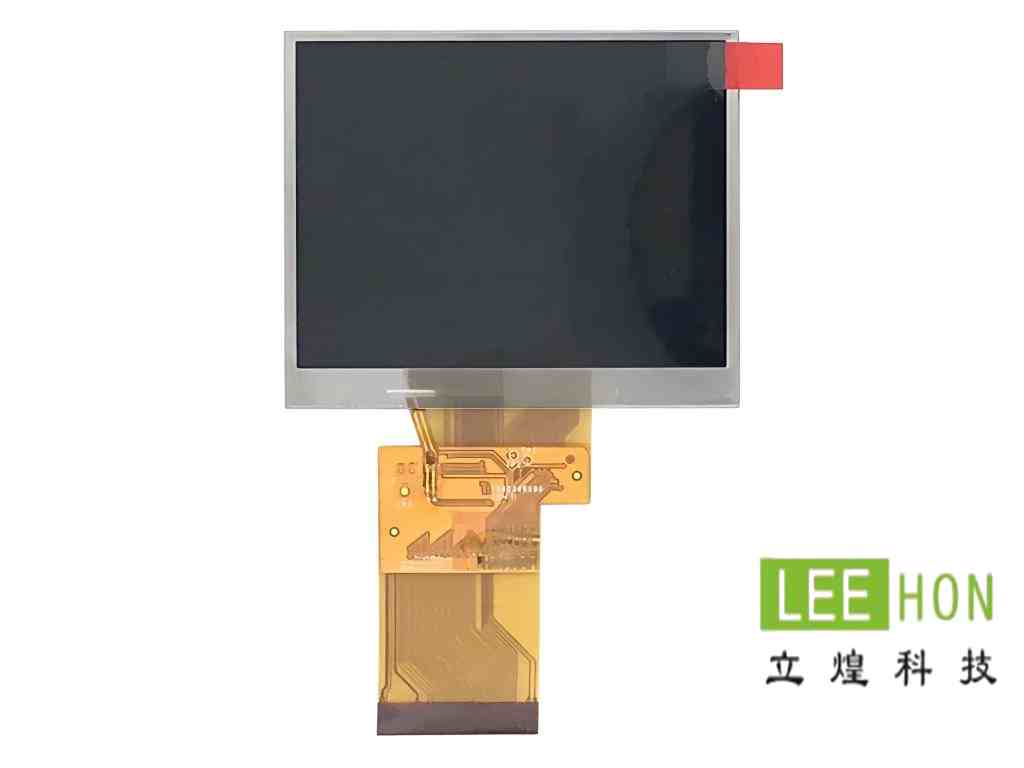

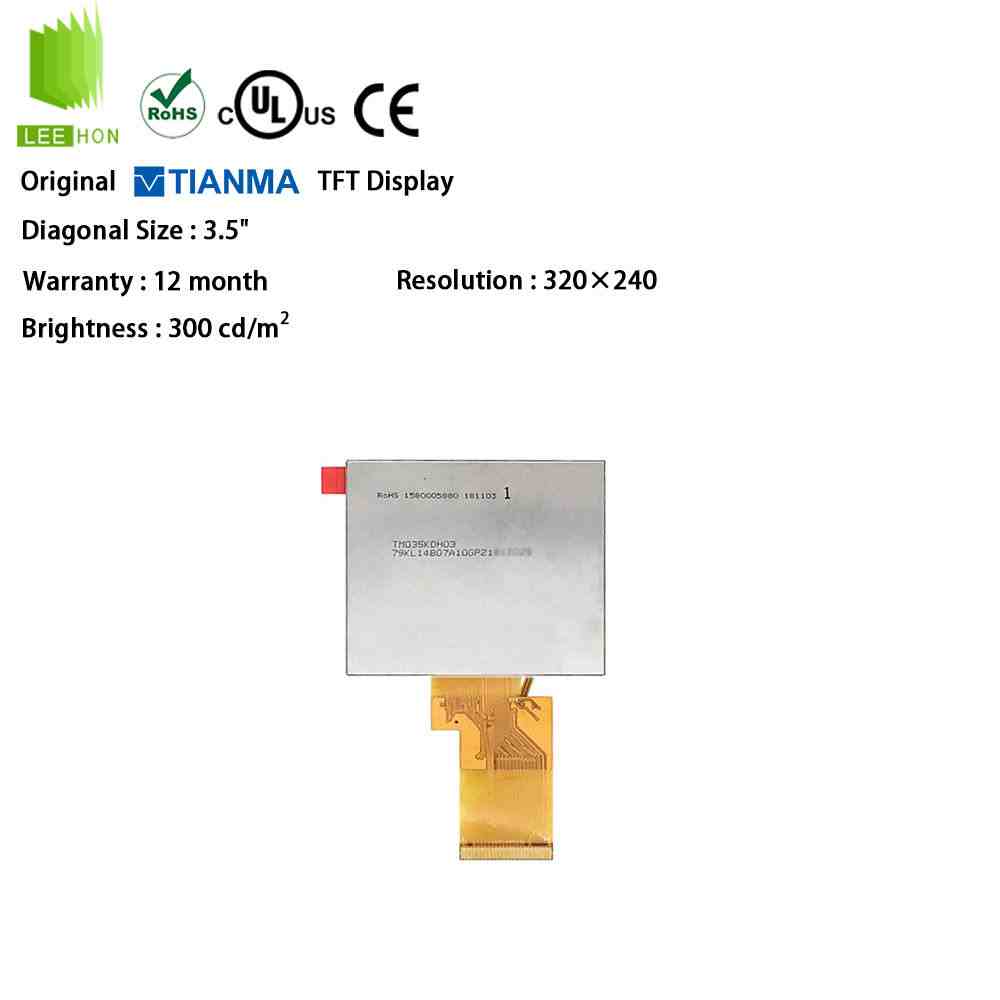

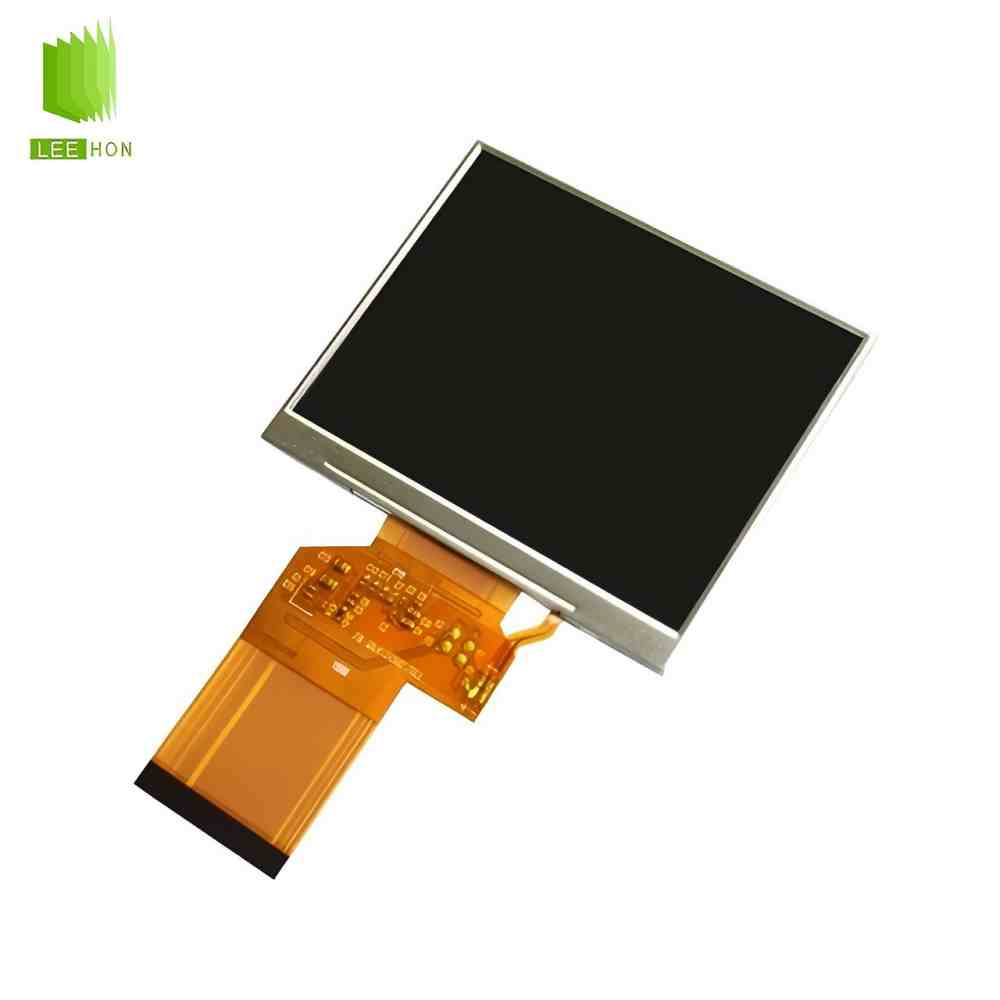

| 天马3.5寸LCD液晶屏TM035KDH03 应用详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 品牌 | 天马 |
| 型号名称 | TM035KDH03 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | TS035KAAVD03-00 | |
| 屏幕尺寸 | 3.5寸 | |
| 最大额定值 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| RoHS | - | |
| 备注信息 | - | 2 in 1 FPC, Down side FPC (55.90mm length) |
| 天马3.5寸LCD液晶屏TM035KDH03 结构详情表 | ||
| 类别 | 参数 | 详情 |
| 像素特征 | 分辨率 | 320(RGB)×240, QVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.073×0.219 mm | |
| 像素间距(W×H) | 0.219×0.219 mm [115PPI] | |

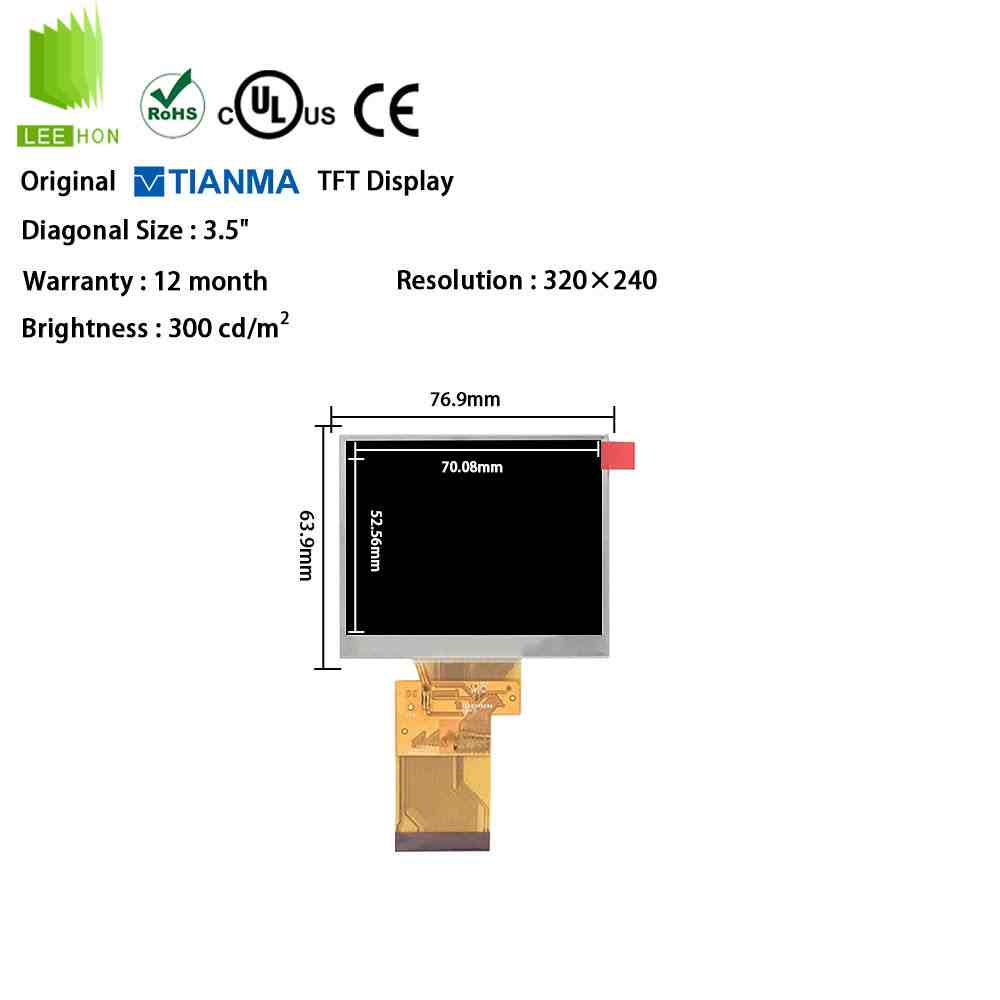

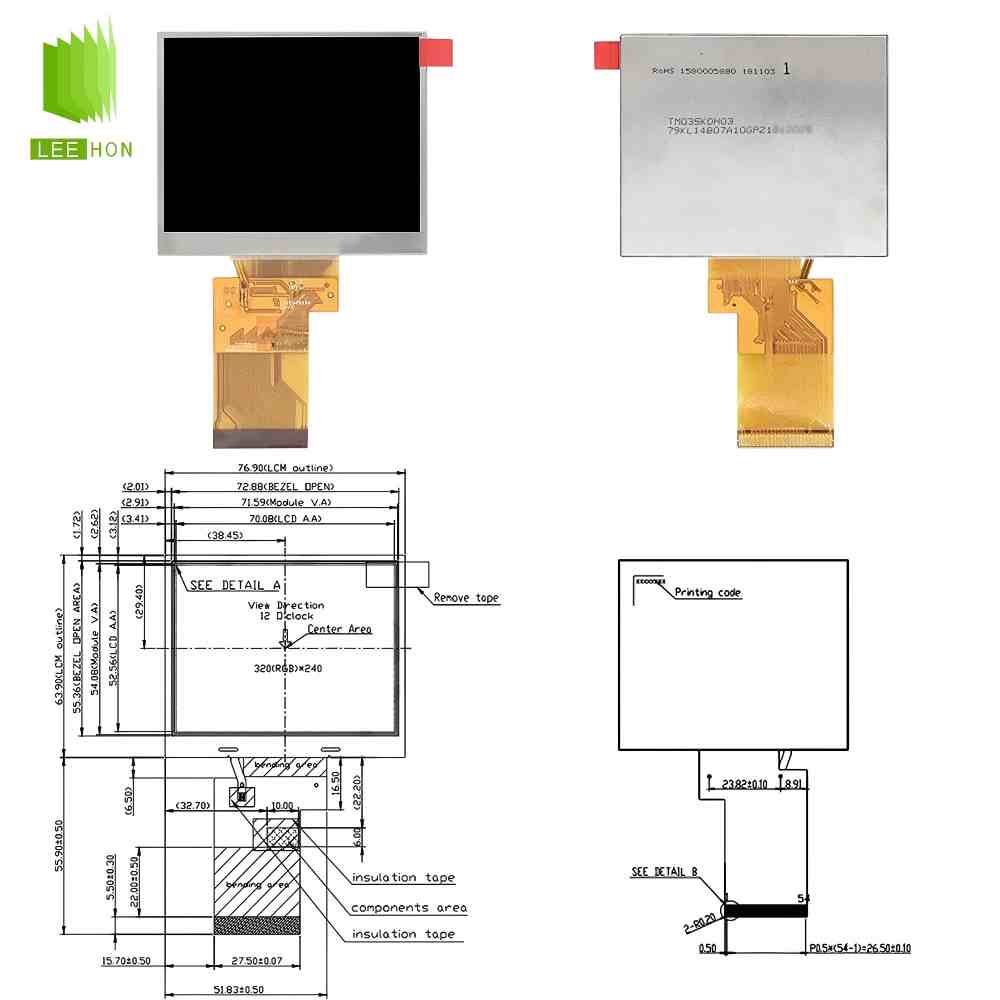

| 结构尺寸 | 显示尺寸 | 70.08(W)×52.56(H) mm |
| 外观尺寸 | 76.9(W)×63.9(H) mm | |
| 可视尺寸 | 72.88(W)×55.36(H) mm | |
| 外观厚度 | 3.15±0.2 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观形状 | - | |
| 其它详情 | 重量 | 30.0g (Typ.) |
| 表面处理 | Clear，Hard coating (3H) | |
| 天马3.5寸LCD液晶屏TM035KDH03 光学详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 亮度(cd/m²) | 300 (Typ.) |
| 对比度 | 500 : 1 (Typ.) (透射) | |
| 最佳角度 | 6 o'clock | |
| 响应速度 | 25 (Typ.)(Tr+Td) (ms) | |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.280; Wy:0.305 |
| 颜色数量 | 16.7M (6-bit + Dithering) | |
| 色温 | 9273K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.53 |
| sRGB覆盖率 | 0.75 | |
| Adobe RGB覆盖率 | 0.56 | |
| DCI-P3覆盖率 | 0.56 | |
| Rec.2020覆盖率 | 0.4 | |
| 天马3.5寸LCD液晶屏TM035KDH03 电子详情表 | ||
| 类别 | 参数 | 详情 |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 驱动IC | - | 已邦定 NV3035C |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 天马3.5寸LCD液晶屏TM035KDH03 信号详情表 | ||
| 类别 | 参数 | 详情 |
| 信号电气 | 输入电流 | - |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 35/50mW (Typ./Max.) | |
| 信号接口 | Digital RGB (8/24-bit) + SPI, CCIR601/656 | |
| 逻辑电压 | - | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 信号接口 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 54 pins | |
| 天马3.5寸LCD液晶屏TM035KDH03 发光详情表 | ||
| 类别 | 参数 | 详情 |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | 6S1P | |
| 寿命 | 20K (Typ.) 小时 | |
| 灯管电气 | 输入电流 | 20/25mA (Typ./Max.) |
| 输入电压 | 19.2±2.4V | |
| 功耗 | 384/510mW (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 背光驱动 | - | 无 |
常见问题
Q1：TM035KDH03 适合什么设备？不适合什么场景？
A：这块屏更适合 工控小屏 HMI、仪器仪表、便携式终端、小型控制面板、需要 3.5 英寸 QVGA 显示的嵌入式设备 。它确认是 3.5 英寸、320×240 ，而且是 RGB/CMOS 类接口路线 ，更适合主控板本身就能直接输出并行显示信号的方案。
不太适合的场景主要有两类：
一类是 主板只有 LVDS、eDP、MIPI 之类接口 的方案；
另一类是 对分辨率、广视角或复杂图形界面要求更高 的设备，因为这块屏本身就是 320×240 的小尺寸工业显示模组。
Q2：选型时先核对哪 3–5 个关键参数？
A：这块屏建议先核对下面 5 项：
- 尺寸 ：3.5 英寸。
- 分辨率 ：320×240。
- 接口类型 ：RGB / CCIR656 / 601。
- 逻辑电源 ：3.3V。
- 结构尺寸 ：76.90×63.90×3.15 mm，显示区 70.08×52.56 mm。 这几项都是规格书里直接给出的硬参数，先对这几项，能最快判断你的主板和结构能不能直接配上。
Q3：替代时最容易出错的点是什么？
A：替代时最容易错的，不是“3.5 寸”本身，而是 接口路线和时序逻辑 。这块屏明确不是 LVDS 屏，它走的是 RGB / CCIR656 / 601 ，如果替代屏虽然同尺寸同分辨率，但接口体系不同，或者主板按别的接口思路去驱动，就很容易出现 点不亮、花屏、颜色异常 。 另一个常见错误是忽略背光和触摸状态。规格书明确写了它是 Without TSP ，背光是 6 LEDs Serial 。所以替代时，不能默认“同尺寸就能沿用原来的触摸和背光方案”。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说触摸：这块屏规格书写的是 无触摸 ，所以如果项目要做触控，应该把 显示模组 和 触摸方案 分开核对，不要默认它本体带触摸。 再说驱动板：驱动板要确认能输出 320×240 的 RGB/CMOS 类显示信号 ，并且能提供 3.3V 屏电 。如果你的板子本身只支持 LVDS/eDP，那就不是直接兼容方案。 线束这块也要小心。规格书明确提到它是 ZIF connector ，并给了推荐连接器系列 Kyocera Elco 6240 serials 。所以配线时不能只看“能不能插上”，还要核对 接口定义、线序、背光端、供电脚 是否一致。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏目前能确认的环境能力是 工作温度 -20°C 到 +70°C 。如果你的设备环境超过这个范围，就不适合直接按常规方案使用。 另外，规格书还明确了它的显示特性： Normally White、最佳视角方向 12 o’clock、灰阶反转方向 6 o’clock、表面为 Anti-glare 3H 。这意味着它更适合安装方向固定的设备，装机时最好先确认用户主要观看方向，避免装反后出现观感偏差。
