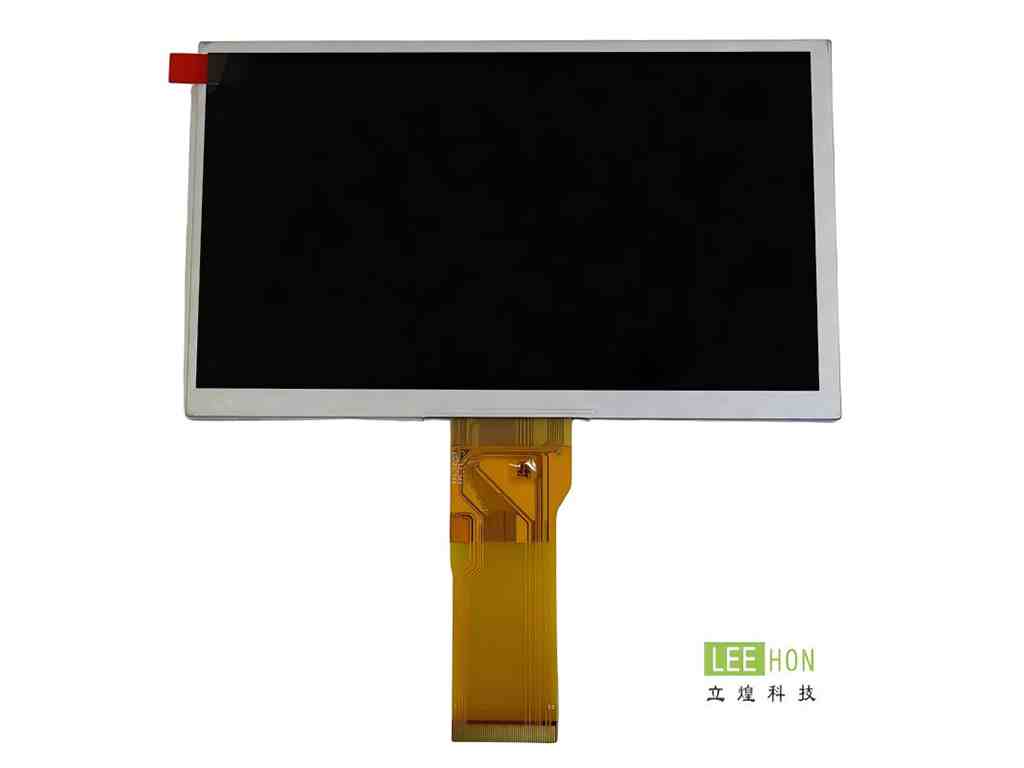

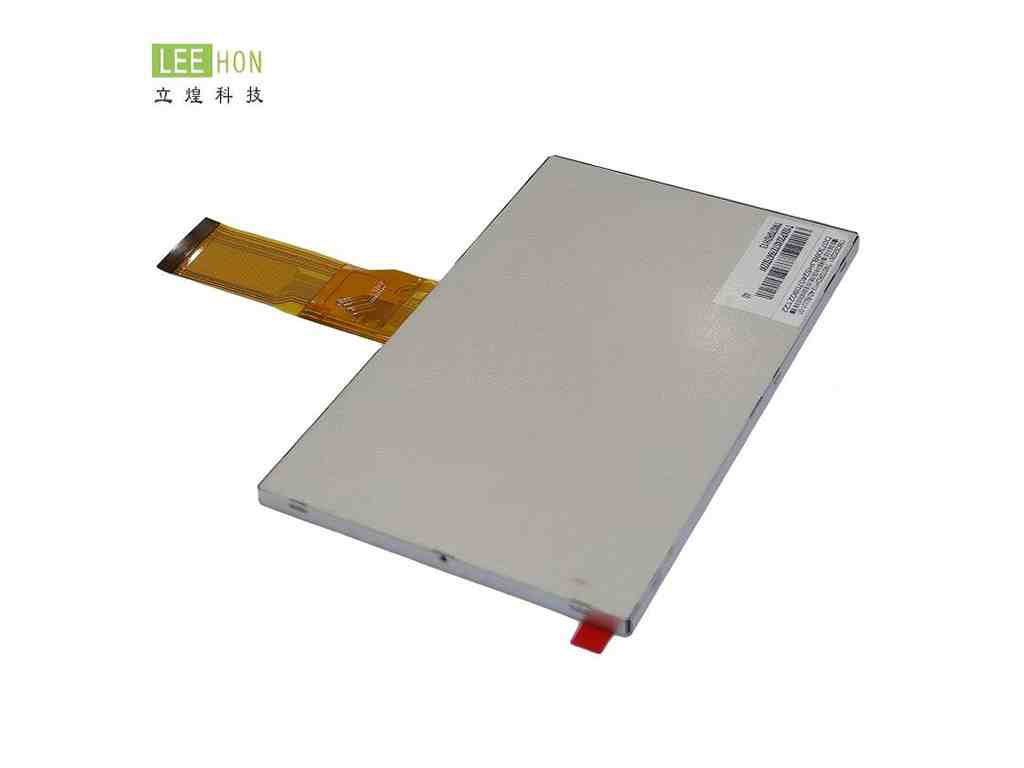

| 天马7寸LCD液晶屏幕TM070RDH13-40规格特征信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 天马 |
| 型号名称 | TM070RDH13-40 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | RoHS |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| 适用于 | - | 工业、数码相框、便携式DVD |
| 典型特征 | - | 白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面 |

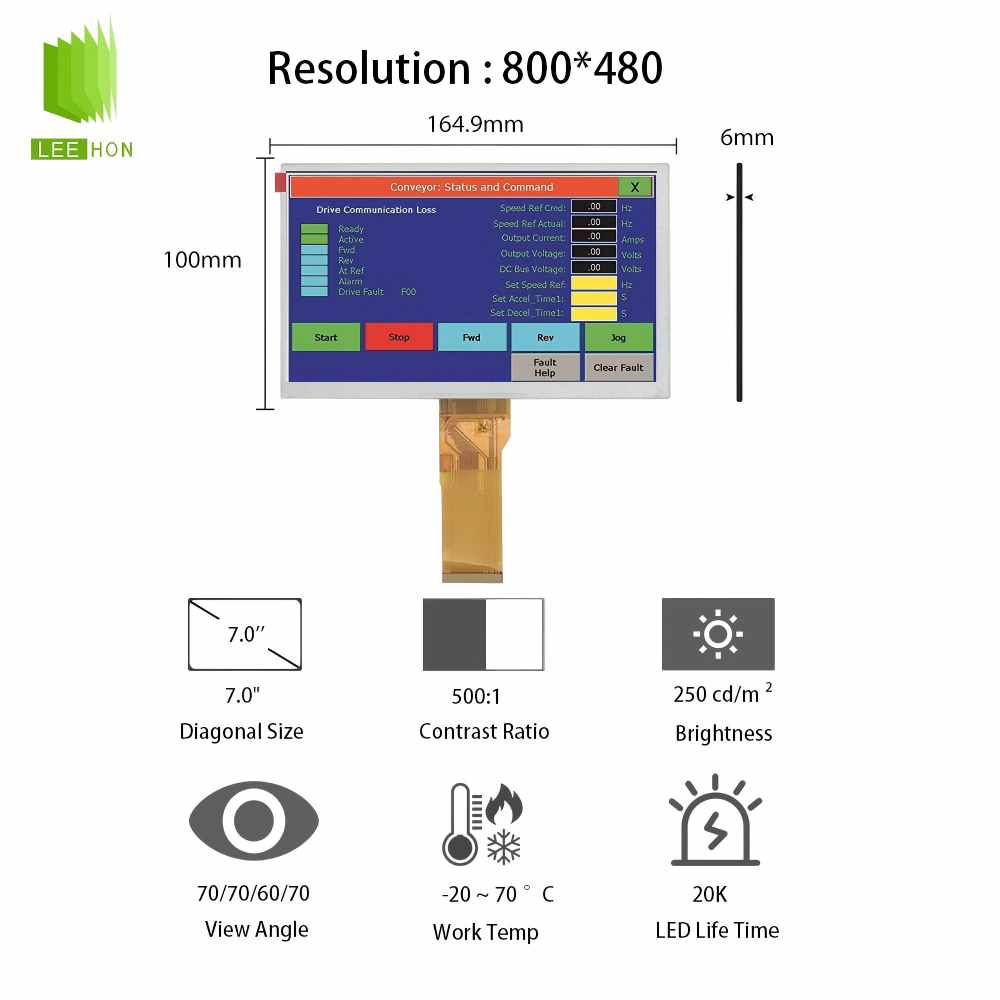

| 屏幕尺寸 | 屏幕尺寸 | 7.0寸 |
| 像素特征 | 分辨率 | 800(RGB)×480, WVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0642×0.1790 mm | |
| 像素间距(W×H) | 0.1926×0.1790 mm [134PPI] | |

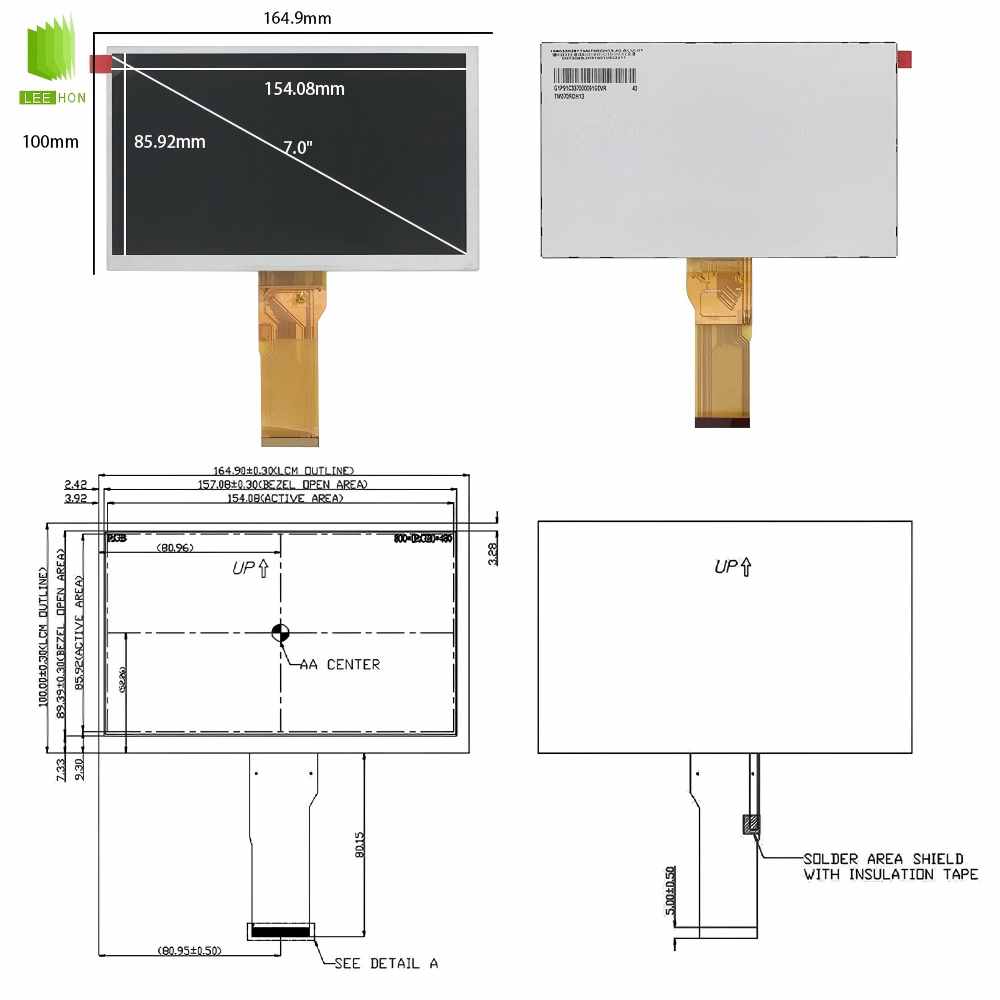

| 结构尺寸 | 显示尺寸(W×H) | 154.08×85.92 mm |
| 可视尺寸(W×H) | 157.08×89.39 mm | |
| 外观尺寸(W×H) | 164.9×100 mm | |
| 外观厚度 | 5.7±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:9 (W : H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Without |
| 其它特征 | 表面防护 | - |
| 重量 | 160g | |
| 表面处理 | 雾面 | |
| 光学特征-基本信息 | 亮度(cd/m²) | 300 (Typ.) |
| 光学模式 | TN，常白显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 80/80/60/80 (Typ.)(CR≥10) | |
| 最佳角度 | 6 o'clock | |
| 光学特征-响应速度 | 响应速度 | 20 (Typ.)(Tr+Td) (ms) |
| 色彩性能 | 色温 | 6620K |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Dithering) | |
| 白场色度 | Wx:0.312; Wy:0.320 | |
| 1931色域 | NTSC比值 | 0.51 |
| sRGB覆盖率 | 0.71 | |
| Adobe RGB覆盖率 | 0.54 | |
| DCI-P3覆盖率 | 0.54 | |
| Rec.2020覆盖率 | 0.38 | |
| 1931色域-说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 驱动IC | 驱动IC | 已邦定 HX8264-D0 + HX8664-B0 |
| 时序控制 (T-CON) | 时序控制 (T-CON) | Embedded T-CON |
| 信号电气 | 电流输入 | - |
| 电压输入 | 3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) | |
| 功耗 | - | |
| 信号逻辑电压 | 信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 信号类型 | Parallel RGB (1 ch, 6/8-bit) | |
| 信号接口 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 50 pins | |
| 脚定义 | DRGB-50P1C8B-115A | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | 阵列 | |
| 数量 | 3S6P | |
| 寿命(小时) | 20K (Min.) | |
| 是否可换 | - | |
| WLED电气 | 电流输入 | 120/180mA (Typ./Max.) |
| 电压输入 | 9.0/9.6/10.8V (Min./Typ./Max.) | |
| 功耗 | 1.15W (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| WLED 驱动 | 无 | |
| 包装特征 | 包装类型 | 纸箱 |
| 片/包装 | 60 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 544×365×250 | |
| 毛重 (Kgs) | 15.3 | |
| 体积(m³) | 0.0496 | |
| 备注 | - | |
常见问题
Q1：TM070RDH13-40适合什么设备？不适合什么场景？
A：
适合：工控HMI、仪器仪表、车载/船载中控、医疗辅机、机柜嵌入式小屏等，需要7"、800×480、并口RGB直连的方案；它是TN/常白/透射，最佳视角方向为6o’clock，更适合安装方向固定、观看方向明确的设备。
不太适合：
1、希望“随便从各个角度都不偏色”的应用（TN更看安装方向）。
2、主控只有LVDS/eDP输出、没有RGB并口的设备（接口不匹配会直接点不亮）。
Q2：选型时先核对哪3–5个关键参数？
A：建议先核对这5项，最快排除不兼容：
1、分辨率：800(RGB)×480。
2、接口类型：RGB24-bit（带TCON），不是LVDS/eDP。
3、连接器/针脚：50pin，匹配连接器FH12A-50S-0.5H（0.5mm）。
4、外形尺寸：约164.9×100.0×5.7mm（壳体/压框空间必须对上）。
5、供电与背光：DVDD3.3V（数字），背光为18LEDs（3串6并），需要按规格做背光供电/限流。
Q3：替代时最容易出错的点是什么？
A：高频翻车点主要4个：
1、把“7寸/800×480”当可互换条件：同分辨率可能是LVDS/MIPI/RGB并口混用；这块明确是RGB并口。
2、50pin但pin定义不同：尤其是MODE、DE/VS/HS、数据线顺序不同会花屏。
3、DE/SYNC模式没对齐：本屏有MODE脚选择DE模式或HSD/VSD模式，替代屏/旧驱动板若模式逻辑不同，常见现象是“能亮但乱屏/抖动”。
4、背光方案差异：不同替代屏的LED串并数、工作电压/电流不同，直接套用原背光电源会导致不亮、闪烁或过流。
Q4：配触摸（PCAP/电阻）时要注意什么？
A：
1、这块屏本体是WithoutTSP（不带触控），触摸是外加件。
2、显示与触摸是两套链路：显示走RGB并口；触摸控制器一般走USB/I²C（看你选的PCAP或电阻方案），线束不要混走、不要共地乱接。
3、工控现场要重视ESD/EMI：触摸漂移/乱点很多不是触摸坏，而是接地、屏蔽、线束与背光电源并行造成干扰（建议触摸线远离背光电源与高电流回路）。

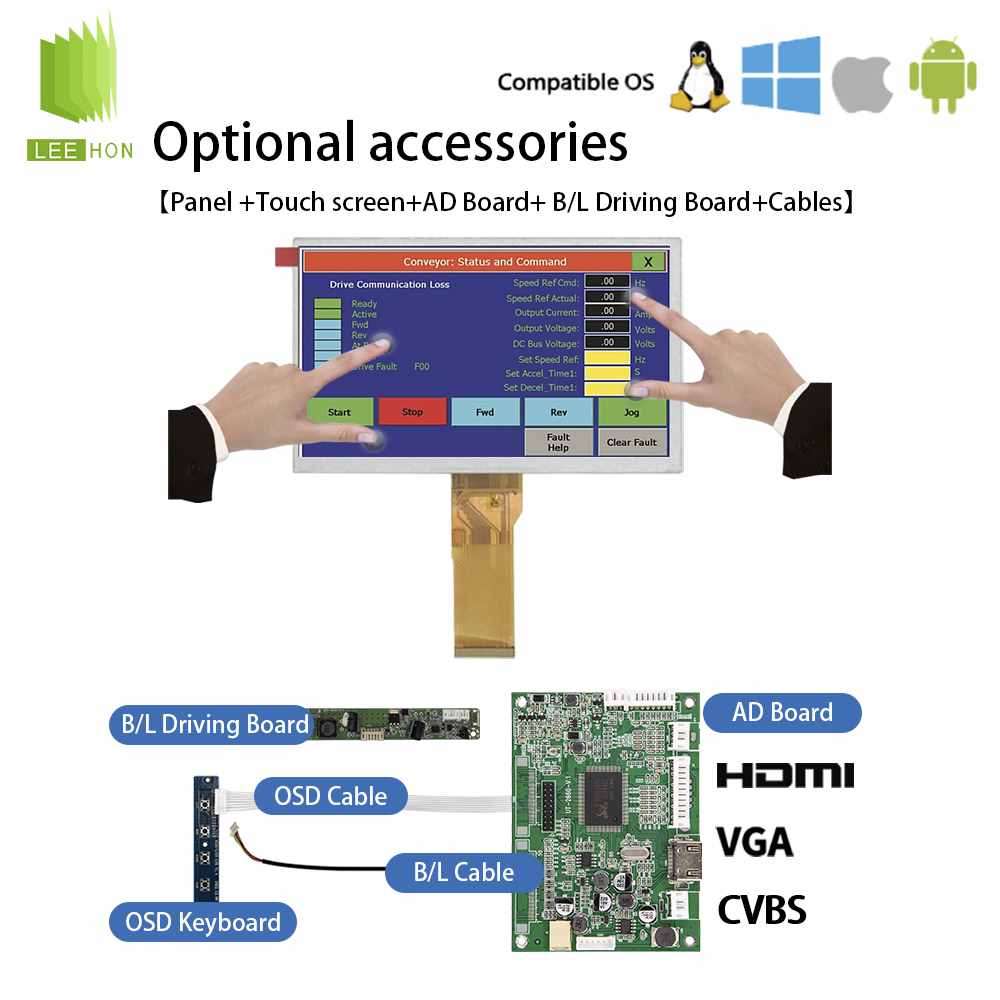

Q5：配驱动板、线束时要注意什么（点亮率关键）？
A：
1、驱动板必须支持RGB24-bit+800×480时序，并能输出DCLK/DE/HS/VS；其典型DCLK频率在30–40MHz范围（不匹配会花屏/抖动）。
2、线束方面：RGB并口数据线多、边沿快，建议线尽量短、分组走线、良好接地，避免串扰导致彩噪/闪屏。
3、背光供电要按规格：整屏背光典型VF约9.6V、IF约120–200mA（按模块定义），并注意高温高湿/高电流会缩短寿命（寿命定义为亮度衰减到50%）。
