| 友达液晶屏幕G101EAN01.0 结构详情 | ||||||
| 像素特征 : | 解析度 | 800(RGB)×1280, WXGA | 点间距(mm) | 0.0564×0.1692 (H×V) | ||
| 像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1692×0.1692 (H×V) [150PPI] | |||

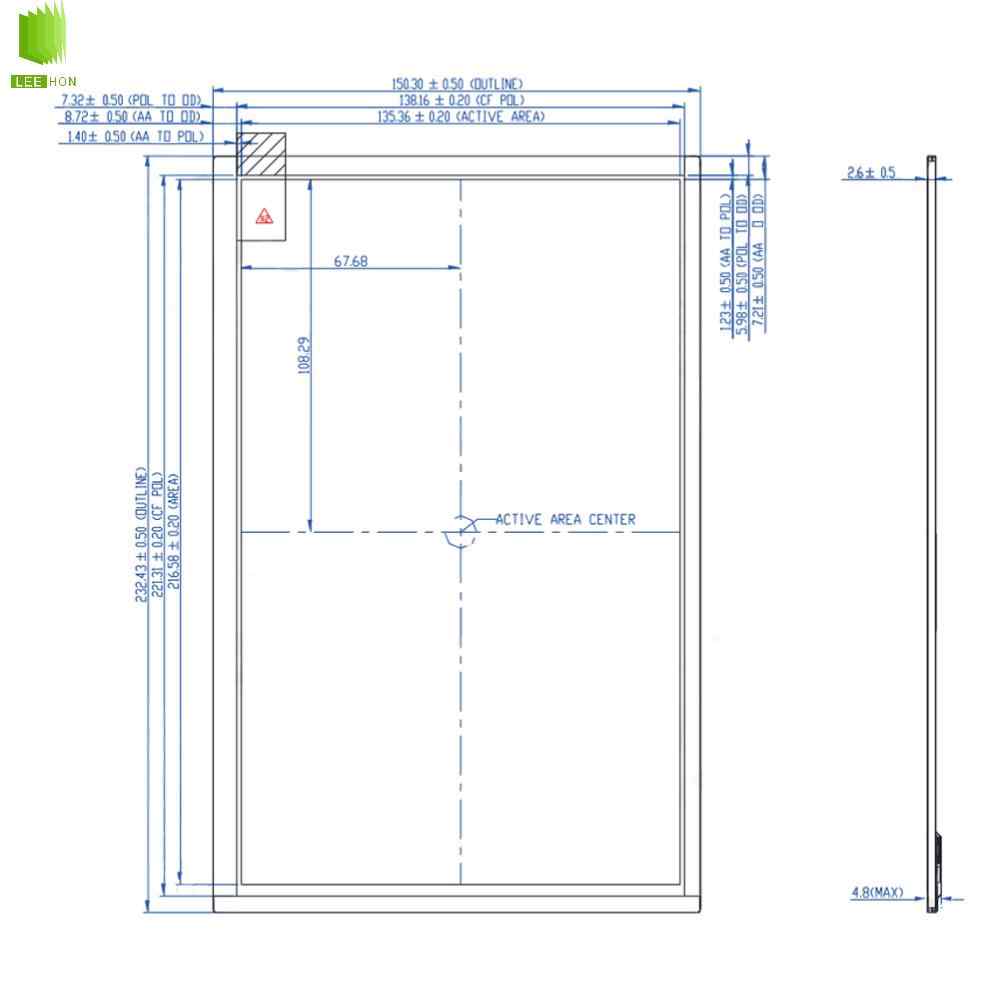

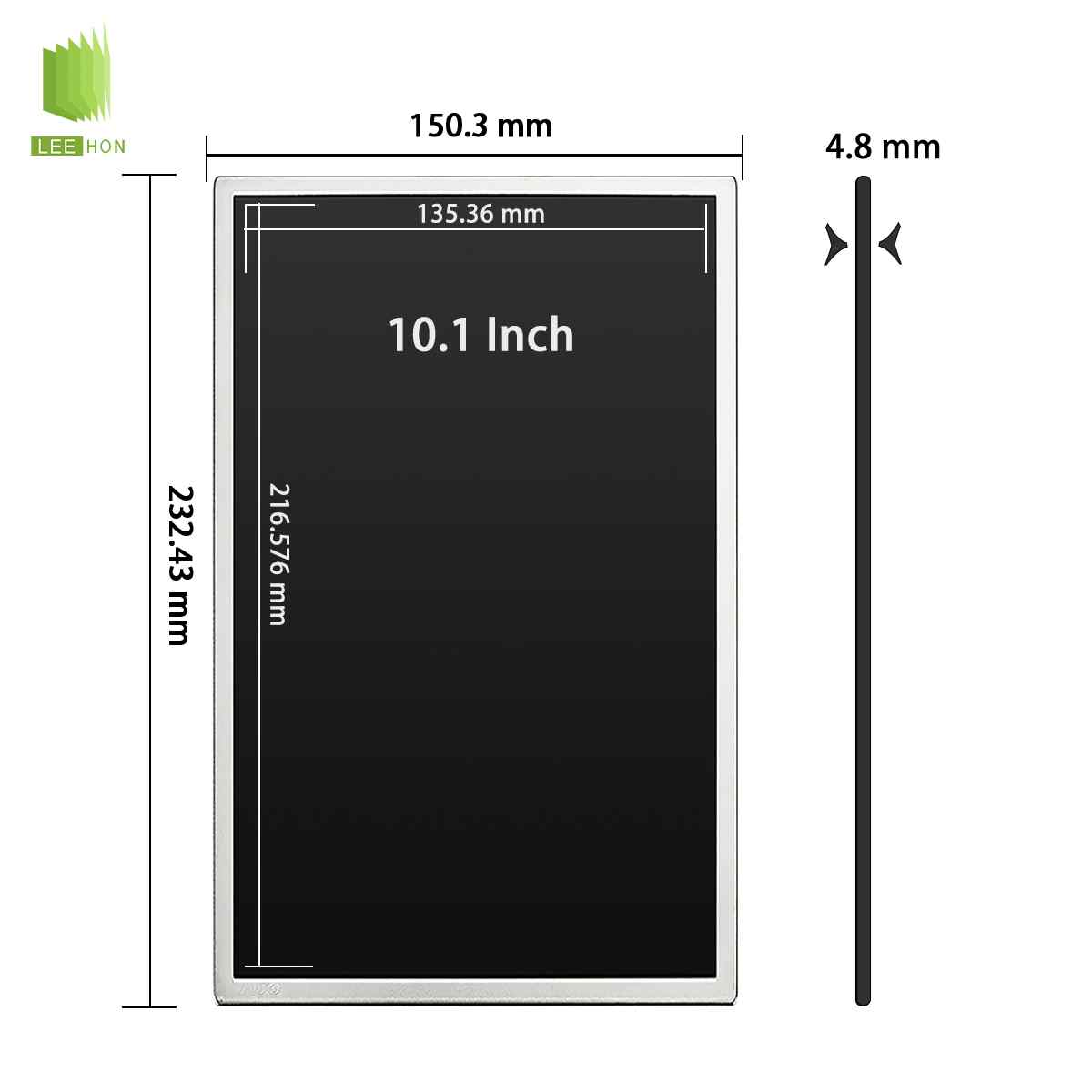

| 结构尺寸 : | 显示区域(mm) | 135.36(H) × 216.576(V) | 开口区域(mm) | - | ||
| 外观尺寸(mm) | 150.3(H) × 232.43(V) | 外观厚度(mm) | 2.6/4.8 (Typ./Max.) | |||
| 外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - | ||
| 宽高比 | 10:16 (H:V) | 风景肖像 | 肖像模式 | |||
| 安装方式 : | Without | |||||
| 其它参数 : | 重量 | 161g (Max.) | 表面处理 | 雾面，抗反射处理 | ||
| 友达液晶屏幕G101EAN01.0 光学详情 | ||||||
| 基本信息 : | 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) | ||
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |||
| 视角方向 | 全视角 | 响应时间(ms) | 30 (Typ.)(Tr+Td) | |||
| 色彩性能 : | 白色坐标 | X:0.300; Y:0.320 | 支持颜色 | 16.7M (8-bit) | ||
| 色温 | 7351K | 亮度均匀性 | 1.25 (Max.)(5 points) | |||
| 1931色域 : | NTSC比值 | 58% | sRGB覆盖率 | 78% | ||
| Adobe RGB覆盖率 | 60% | DCI-P3覆盖率 | 60% | |||
| Rec.2020覆盖率 | 43% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||
| 友达液晶屏幕G101EAN01.0 电子详情 | ||||||
| 帧频率 : | 60Hz | |||||
| 翻转扫描 : | No | |||||
| 友达液晶屏幕G101EAN01.0 信号详情 | ||||||
| 信号电气 : | 电压供应 | 1.8/3.3V (Typ.)(VDDIO/VDD) | 电流供应 | 30/121mA (Typ.)(IDDIO/IDD) | ||
| 功耗 | 0.05/0.4W (Typ./Max.) | |||||
| 信号类型 : | MIPI (4 data lanes) | 逻辑电压 | - | |||
| 接口特征 : | 位置 | - | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
| 广濑电机 | FH26W-39S-0.3SHW | 1 pcs | 39 pins | 0.3 mm | ||
| 友达液晶屏幕G101EAN01.0 光源详情 | ||||||
| 光源特征 : | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
| 数量 | - | 是否可换 | - | 灯管寿命 | 15K (Min.) 小时 | |
| 灯管电气 : | 电压供应 | 21±1.4V | 电流供应 | 21mA (Typ.) | ||
| 功耗 | 1.82W (Max.) | |||||
| 接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
| 背光驱动 : | 无 | |||||
| 友达液晶屏幕G101EAN01.0 包装详情 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) | 备注 |
| 纸箱 | 40 | 1 | N/A | N/A | N/A | |
| 空运卡板 | 480 | 12 | N/A | N/A | N/A | |
| 海运卡板 | 800 | 20 | N/A | N/A | N/A | |
常见问题
Q1：G101EAN01.0 的分辨率到底是 1280×800 还是 800×1280？
A：规格书写的是 800(H) × 1280(V) ，也就是 16:10 的“纵向 1280”口径。
Q2：接口是 LVDS 吗？
A：不是。规格书明确电气接口为 MIPI ，并说明输入信号与 MIPI 接口兼容。
Q3：亮度与对比度什么水平？
A：白场亮度中心点 Typ 350 cd/m²（Min 300），对比度 Typ 1000:1（Min 800:1）。
Q4：供电需要几路？
A：规格书汇总给出 VDD=3.3V（典型），IOVCC=1.8V（典型）。
Q5：背光能不能直接接电？
A：规格书注明 不含 LED 背光驱动电路 ，需要整机侧按背光方案配置驱动与调光；背光功耗口径给出 Typ 1.76W / Max 1.82W（未计效率）。
