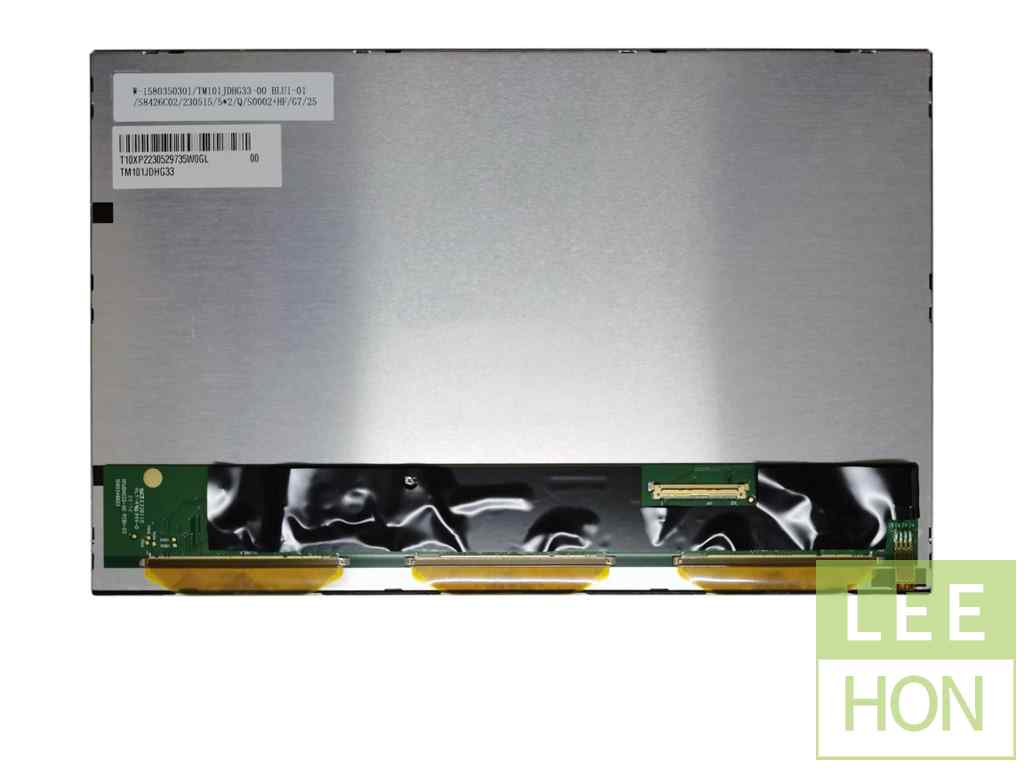

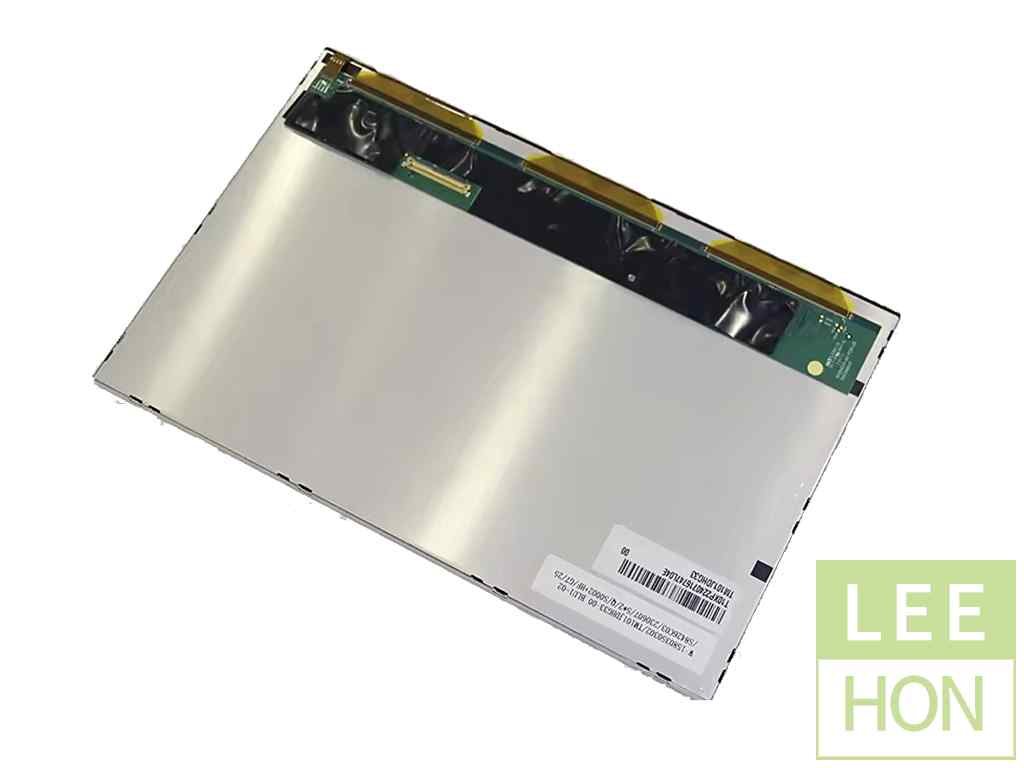

| 天马液晶屏幕TM101JDHG33-00 结构详情 | |
| 像素特征 : | 像素数量 |
| 1280(RGB)×800, WXGA | |
| 点间距 | |
| 0.0565×0.1695 mm (H×V) | |
| 像素布局 | |
| RGB垂直条状 | |
| 像素间距 | |
| 0.1695×0.1695 mm (H×V) [149PPI] | |

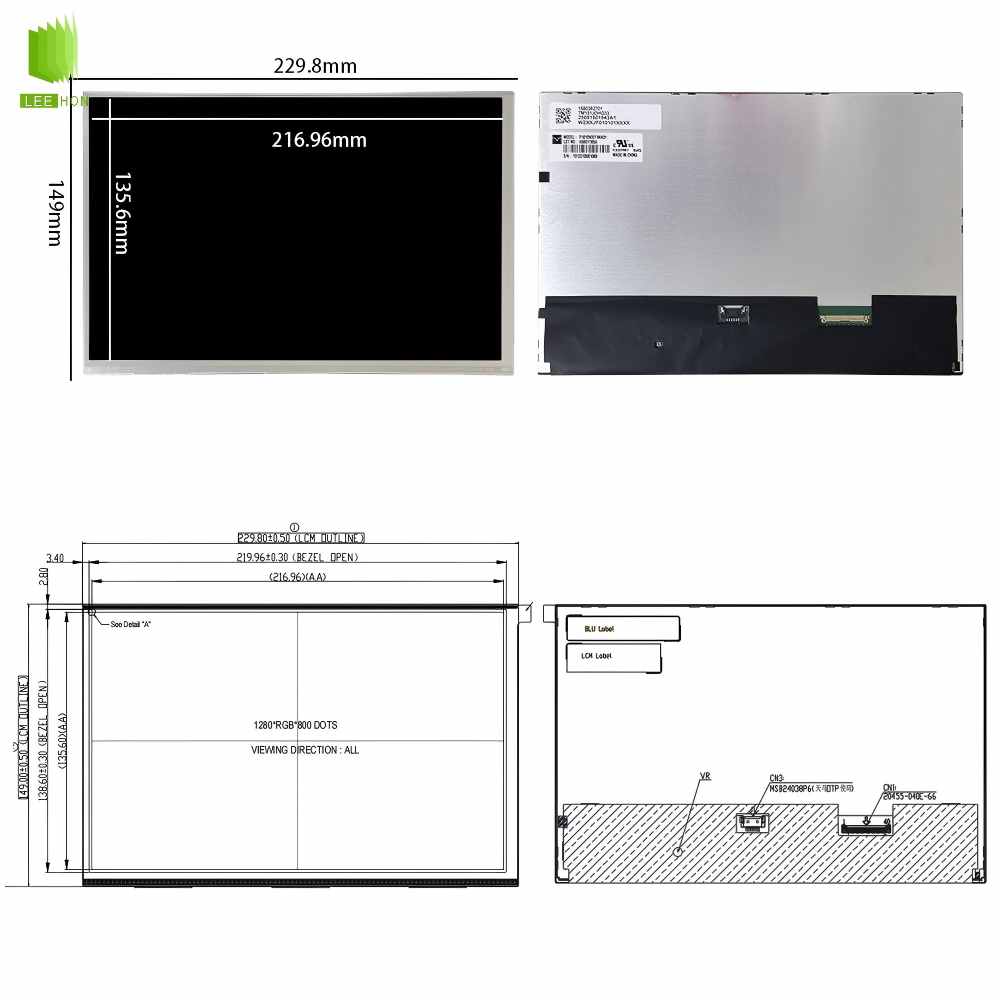

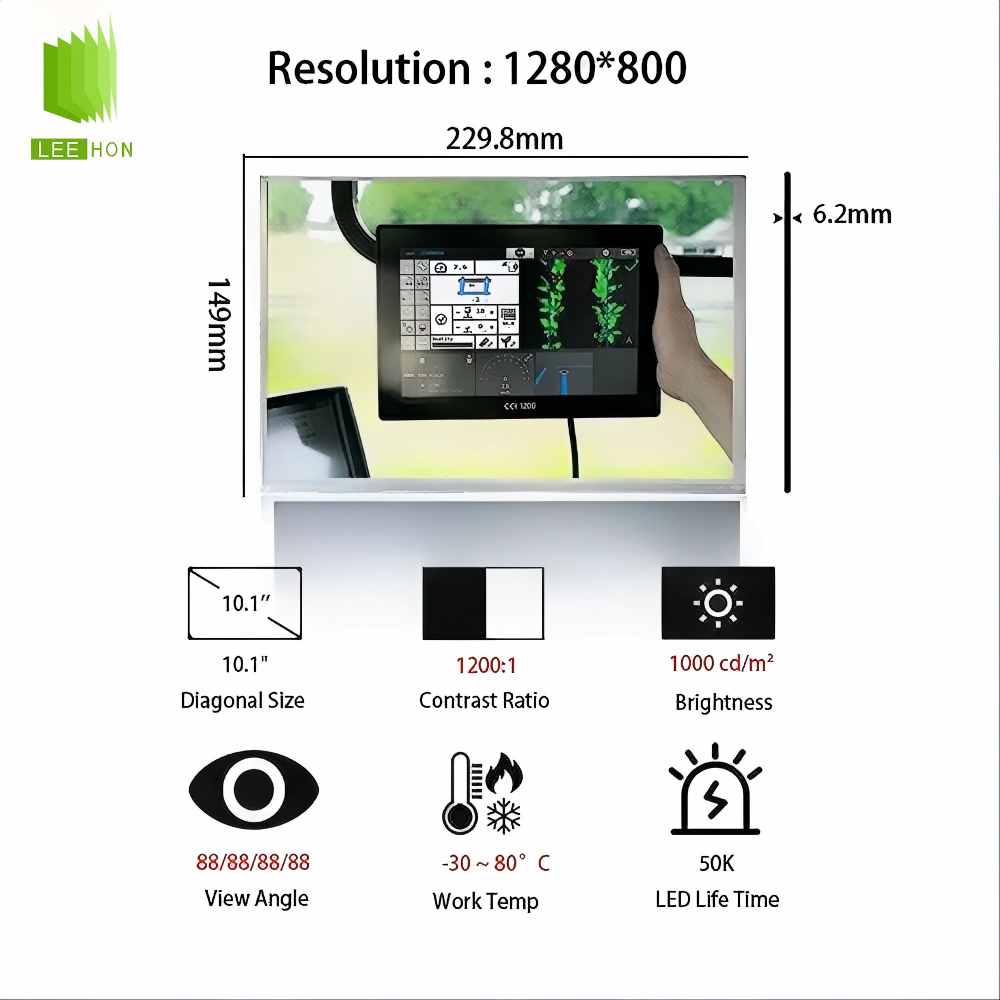

| 结构尺寸 : | 显示区域 |
| 216.96×135.6 mm (H×V) | |
| 可视区域 | |
| 219.96×138.6 mm (H×V) | |
| 外观尺寸 | |
| 229.8×149 mm (H×V) | |
| 外观厚度 | |
| 6.2/9.6 (Typ./Max.) mm | |
| 外观特征 : | 外观形状 |
| 平面矩形 | |
| 风景肖像 | |
| 风景模式 | |
| 宽高比 | |
| 16:10 (H:V) | |
| 外观样式 | |
| - | |
| 安装孔位 : | Without |
| 其它特征 : | 重量 |
| 280g (Typ.) | |
| 表面处理 | |
| Hard coating | |
| 天马液晶屏幕TM101JDHG33-00 光学详情 | |
| 基本信息 : | 面板亮度 |
| 900 cd/m² (Typ.) | |
| 对比度 | |
| 700:1 (Typ.) (透射) | |
| 可视角度 | |
| 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | |
| SFT，常黑显示，透射式 | |
| 视角方向 | |
| 全视角 | |
| 反应时间 | |
| 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 : | 白色色度 |
| Wx:0.304; Wy:0.330 | |
| 显示颜色 | |
| 262K/16.7M (6-bit / 8-bit) | |
| 色温 | |
| 6971K | |
| 亮度变动 | |
| 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 |
| 55% | |
| sRGB覆盖率 | |
| 76% | |
| Adobe RGB覆盖率 | |
| 58% | |
| DCI-P3覆盖率 | |
| 57% | |
| Rec.2020覆盖率 | |
| 41% | |
| 色域说明 | |
| sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 : | 室外可视 |
| 是 | |
| 透射系数 | |
| - | |
| 天马液晶屏幕TM101JDHG33-00 电子详情 | |
| 工作频率 : | 60Hz |
| 翻转扫描 : | No |
| 驱动IC : | COG 已邦定 ST5084*1 + ST5821*3 |
| 天马液晶屏幕TM101JDHG33-00 背光详情 | |
| 背光特征 : | 灯管类型 |
| WLED | |
| 灯管形状 | |
| - | |
| 灯管寿命 | |
| 40K (Typ.) 小时 | |
| 是否可换 | |
| - | |
| 数量 | |
| - | |
| 位置 | |
| 侧入式光源 | |
| 接口特征 : | 类型 |
| 包含在屏信号接口中 | |
| 位置 | |
| - | |
| 灯管驱动 | |
| 含LED驱动器 | |
| 驱动电气 : | 电压输入 |
| 18±4V | |
| 电流输入 | |
| 600±30mA | |
| 功耗 | |
| 7.2W (Typ.) | |

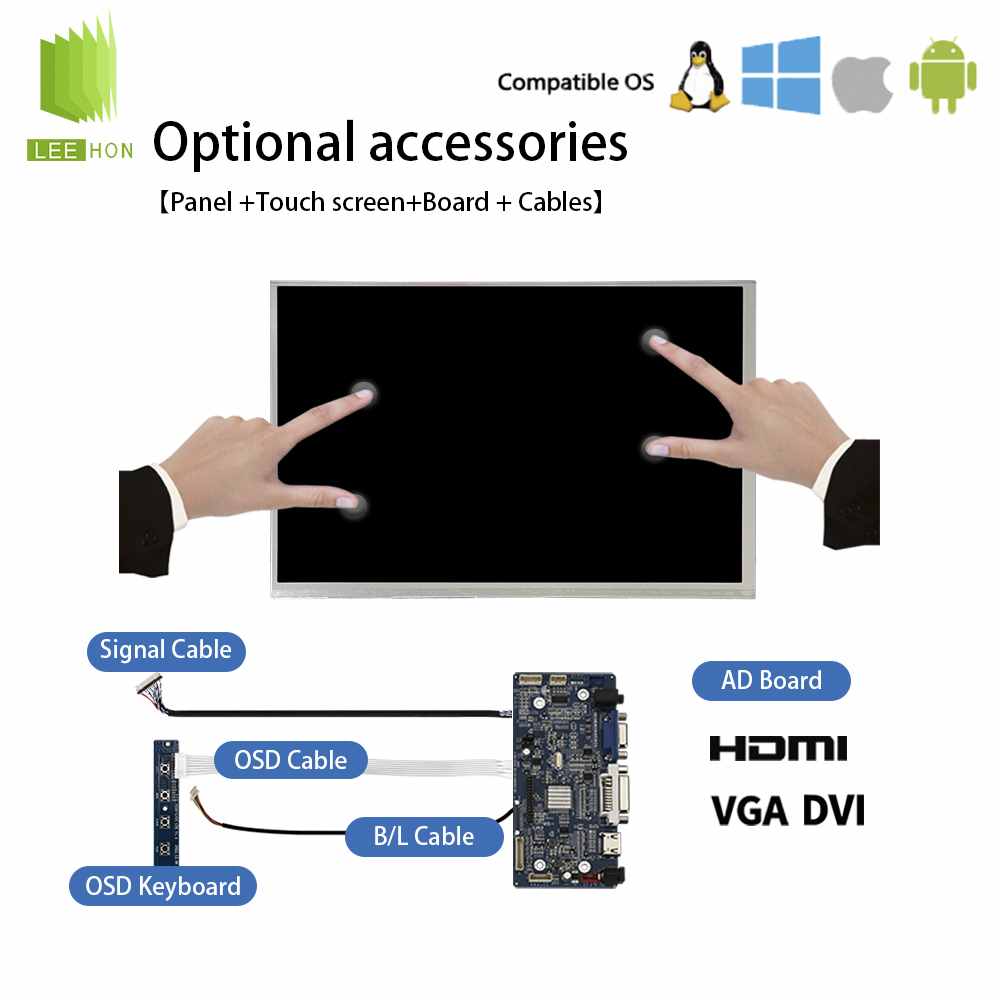

| 天马液晶屏幕TM101JDHG33-00 信号详情 | |
| 信号系统 : | LVDS (1 ch, 6/8-bit) |
| 信号逻辑电压 | |
| - | |
| 信号电气 : | 电压输入 |
| 3.3V (Typ.) | |
| 电流输入 | |
| 270mA (Typ.) | |
| 功耗 | |
| 891mW (Typ.) | |
| 接口特征 : | 类型 |
| 端子 | |
| 位置 | |
| - | |
| 端子详情 : | 品牌 |
| 型号 | |
| 脚间距 | |
| 脚数 | |
| 数量 | |
| 接口定义 | |
| - | |
| 航空电子 | |
| HD1S040HA1 | |
| 0.5 mm | |
| 40 pins | |
| 1 pcs | |
常见问题
Q1：TM101JDHG33-00天马液晶屏的分辨率与尺寸是什么？
A：10.1 inch，1280×800（WXGA），AA 为 216.96×135.60 mm。
Q2：接口是什么？连接器怎么选？
A：LVDS（6/8bit selectable），40pin；连接器型号 JAE HD1S040HA1（或兼容），配对 I-PEX 20453-040T-1（或兼容）。
Q3：6bit/8bit 怎么切换？
A：通过 SEL6/8（Pin 27）选择，规格书给出 H=6bit、L=8bit 的逻辑。
Q4：面板与背光供电分别是多少？
A：面板 VDD 为 3.0–3.6V（典型 3.3V）；背光 VLED 为 11.5–12.5V（典型 12V），背光电流典型 550mA。
Q5：背光 PWM 有哪些硬约束？
A：PWM 频率范围 200Hz–10kHz，占空比 0.2%–100%，且频率越高最低占空比可能需要更大；PWM/EN 输入电平按 2.0–5.0V 高电平、0–0.4V 低电平。
