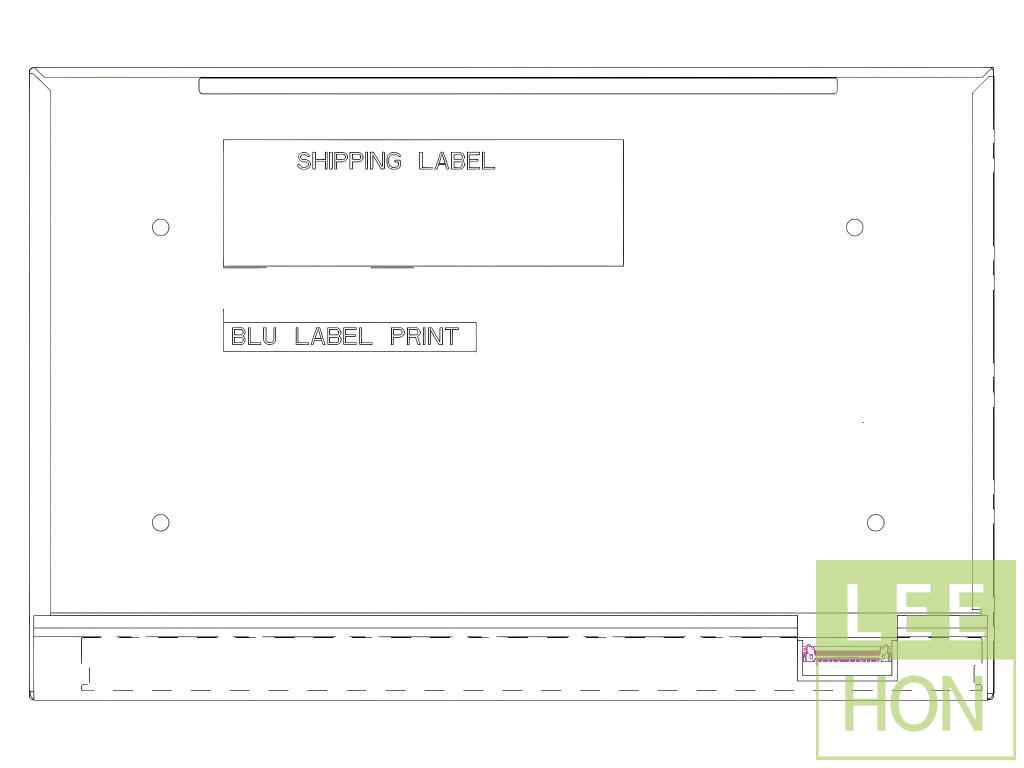

| 友达10.1寸液晶屏G101UAN01.1 结构详情 | ||||||

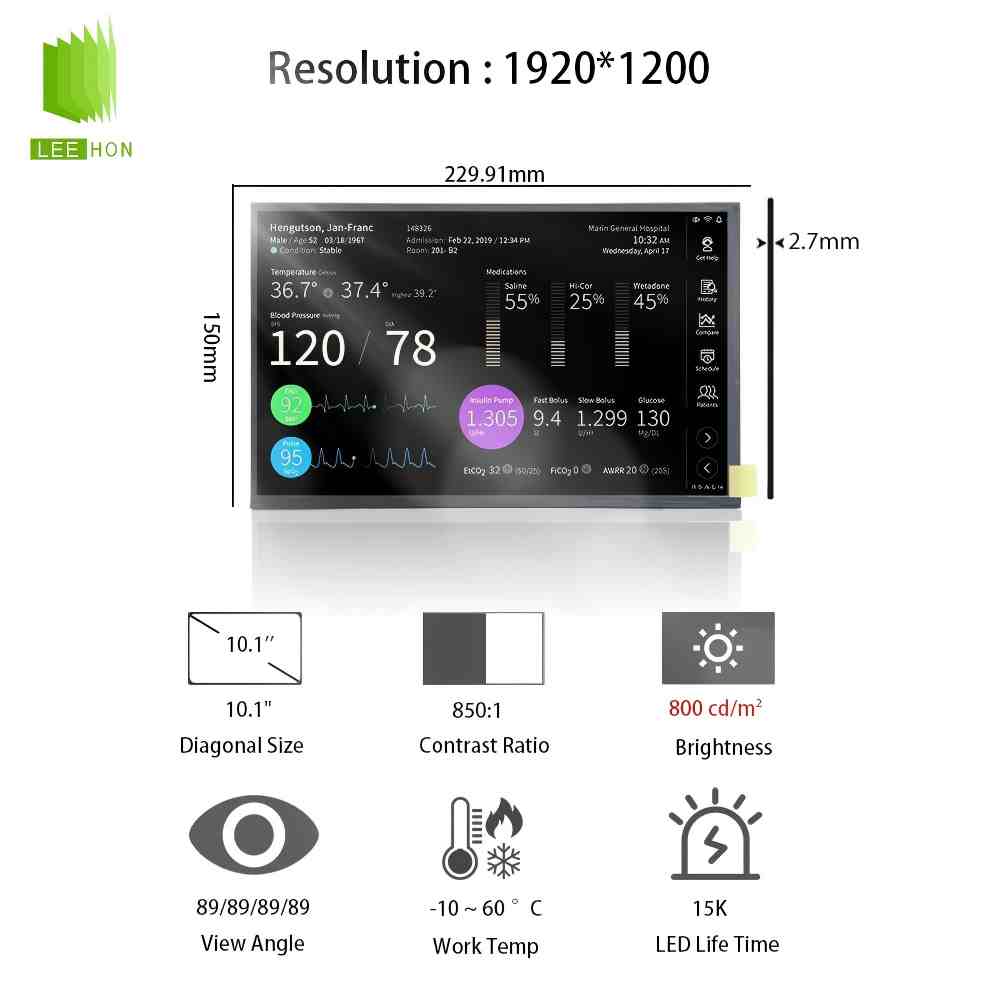

| 像素特征 : | 解析度 | 1920(RGB)×1200, WUXGA | 点间距(mm) | 0.03764×0.11292 (H×V) | ||
| 像素排列 | RGB垂直条状 | 像素间距(mm) | 0.11292×0.11292 (H×V) [224PPI] | |||

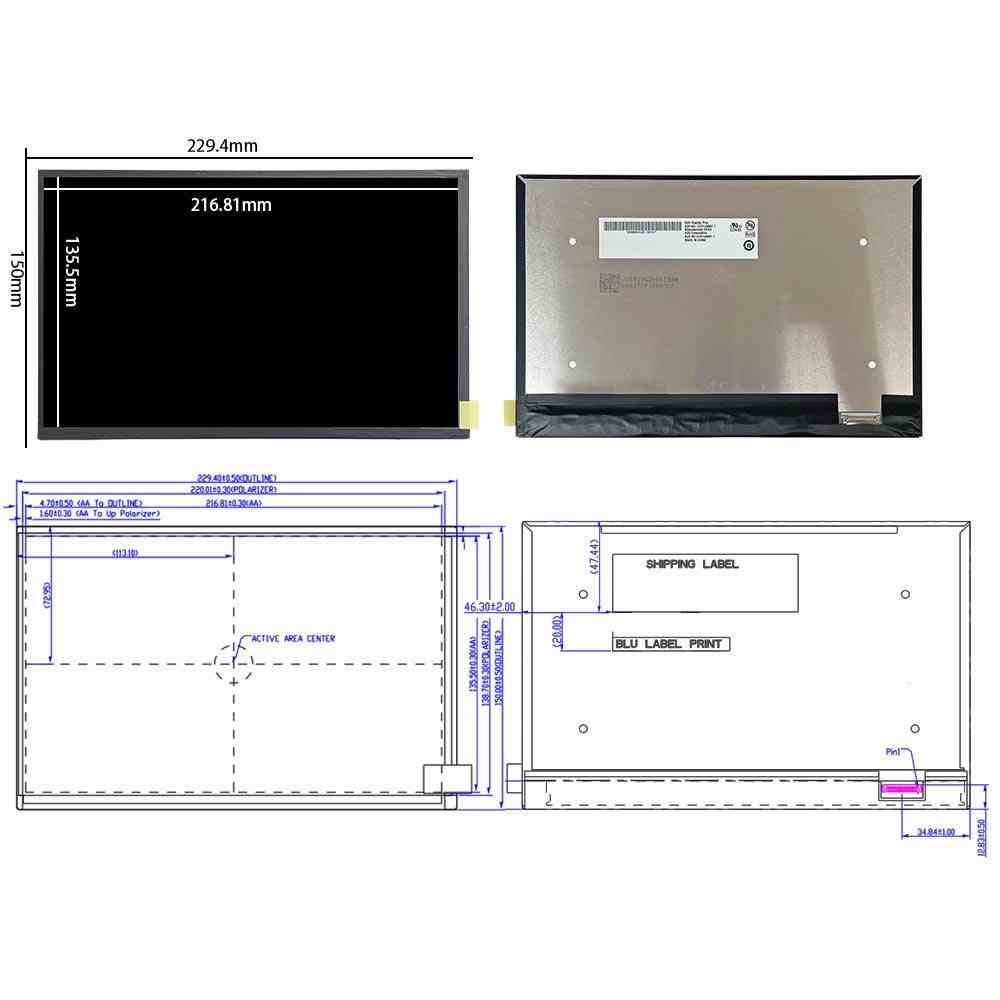

| 结构尺寸 : | 显示区域(mm) | 216.81(H) × 135.5(V) | 开口区域(mm) | - | ||
| 外观尺寸(mm) | 229.4(H) × 150(V) | 外观厚度(mm) | 2.7/5.05 (Typ./Max.) | |||
| 外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - | ||
| 宽高比 | 16:10 (H:V) | 风景肖像 | 风景模式 | |||
| 安装方式 : | Without | |||||
| 其它参数 : | 重量 | 170g (Max.) | 表面处理 | Hard coating | ||
| 友达10.1寸液晶屏G101UAN01.1 光学详情 | ||||||
| 基本信息 : | 显示亮度 | 800 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) | ||
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |||
| 视角方向 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |||
| 色彩性能 : | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 16.7M (6-bit + Hi-FRC) | ||
| 色温 | 6485K | 亮度均匀性 | 1.43 (Max.)(5 points) | |||
| 1931色域 : | NTSC比值 | 53% | sRGB覆盖率 | 74% | ||
| Adobe RGB覆盖率 | 55% | DCI-P3覆盖率 | 55% | |||
| Rec.2020覆盖率 | 40% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||
| 显示性能 : | 室外可视性 | 是 | 透射度 | - | ||
| 友达10.1寸液晶屏G101UAN01.1 电子详情 | ||||||
| 帧频率 : | 60Hz | |||||
| 翻转扫描 : | No | |||||
| 功率总耗 : | 5.45W (Typ.) | |||||
| 友达10.1寸液晶屏G101UAN01.1 信号详情 | ||||||
| 信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 206/348mA (Typ./Max.) | ||
| 功耗 | 0.68/1.15W (Typ./Max.) | |||||
| 信号类型 : | eDP (2 Lanes), eDP1.2 | 逻辑电压 | - | |||
| 接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
| I-PEX | 20765-030E-11A | 1 pcs | 30 pins | 0.5 mm | ||
| 友达10.1寸液晶屏G101UAN01.1 光源详情 | ||||||
| 光源特征 : | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
| 数量 | - | 是否可换 | - | 灯管寿命 | 15K (Min.) 小时 | |
| 接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
| 背光驱动 : | 含LED驱动器 | |||||
| 驱动电气 : | 电压供应 | 12.0±1.2V | 电流供应 | - | ||
| 友达10.1寸液晶屏G101UAN01.1 包装详情 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) | 备注 |
| 纸箱 | 40 | 1 | 387×387×320 | N/A | 0.0479 | |
| 空运卡板 | 640 | 16 | N/A | N/A | N/A | |
| 海运卡板 | 640 | 16 | N/A | N/A | N/A | |
常见问题
Q1：G101UAN01.1 是多大尺寸、什么分辨率？
A：10.1 英寸，1920×1200（WUXGA，16:10）。
Q2：亮度大概到什么水平？
A：公开型号概览与渠道参数页给出典型亮度 800 cd/m²。
Q3：接口是 LVDS 还是 eDP？
A：渠道参数页标注为 eDP 路线；项目对接建议以你拿到的规格书接口章节与连接器定义为最终依据。
Q4：为什么高亮屏更容易暴露电源与温升问题？
A：亮度提升主要来自背光系统，背光功耗与温升更敏感，电源裕量、线束压降、散热路径设计不到位时更容易出现亮度波动或加速衰减的风险。
Q5：工作温度范围怎么写更稳妥？
A：渠道页给出 -10℃ 到 +60℃ 的工作温度口径；实际整机仍建议结合安装位置与温升做验证。
