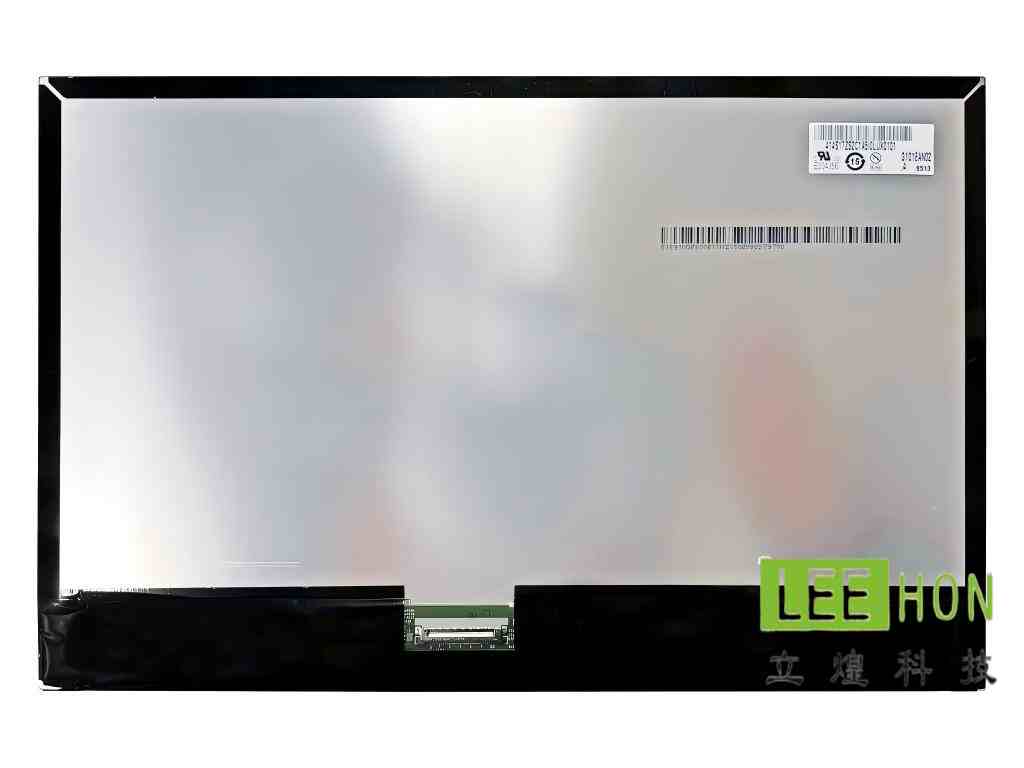

| 友达LCD工业液晶模组G101EAN02.A 特征信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G101EAN02.A | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -30 ~ 80 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 耐振动性 | - | |
| 面板应用 | - | 工业 |
| 典型特征 | - | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装 |

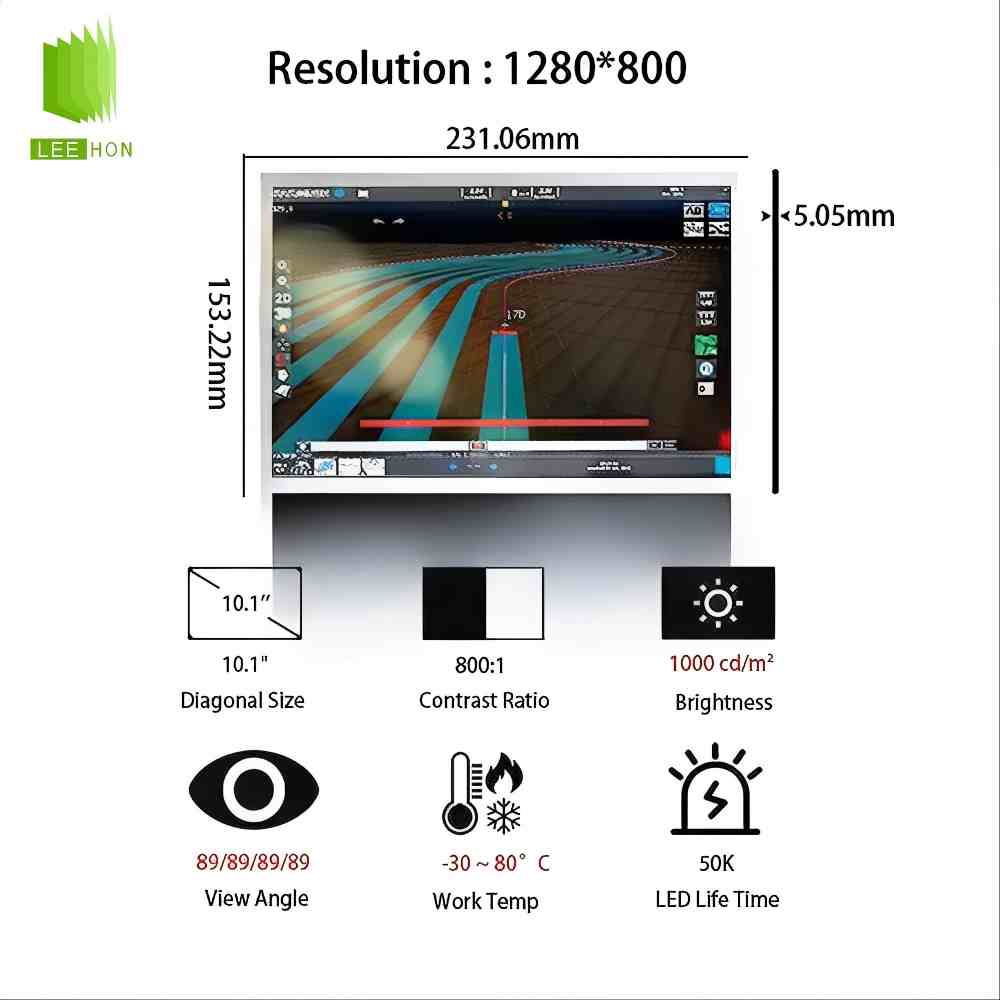

| 面板尺寸 | 面板尺寸 | 10.1英寸 |
| 像素特征 | 像素数量 | 1280(RGB)×800, WXGA |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.1695×0.1695 [149PPI] | |
| 点间距 (mm) | 0.0565×0.1695 | |

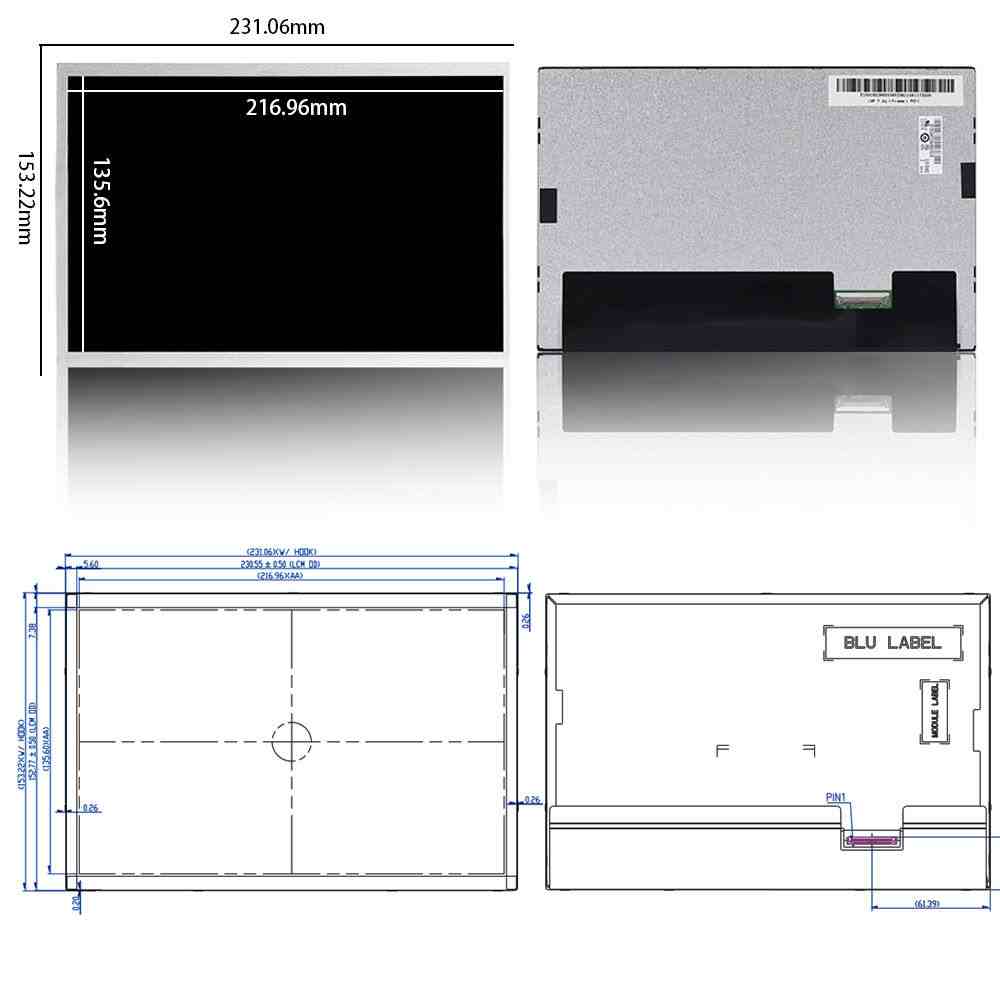

| 结构尺寸 | 显示区域 (mm) | 216.96(H) × 135.6(V) |
| 可视区域 (mm) | - | |
| 外观尺寸 (mm) | 231.06(H) × 153.22(V) | |
| 外观厚度 (mm) | 5.05/8.07 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| Shape Style | - | |
| 安装方式 | 安装方式 | Without |
| 其它详情 | 重量 | 267g (Max.) |
| 表面防护 | - | |
| 表面处理 | Hard coating | |
| 光学特征-基本信息 | 面板亮度 | 1000 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 29 (Typ.)(Tr+Td) | |
| 视角方向 | 全视角 | |
| 工作模式 | AHVA，常黑显示，透射式 | |
| 光学特征-对比度 | 对比度 | 800 : 1 (Typ.) (透射) |
| 显示颜色 | 色温 | 6485K |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) | |
| 白色色度 | X:0.313; Y:0.329 | |
| 1931色域 | NTSC比值 | 0.6 |
| sRGB覆盖率 | 0.79 | |
| Adobe RGB覆盖率 | 0.63 | |
| DCI-P3覆盖率 | 0.63 | |
| Rec.2020覆盖率 | 0.45 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | 白场变动 | 1.43 (Max.)(5 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 翻转扫描 | 翻转扫描 | No |
| 工作频率 | 工作频率 | 60Hz |
| 功率消耗 | 功率消耗 | 6.78W (Typ.) |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 50K (Min.) | |
| 背光可换性 | - | |
| 接口特征 | 位置 | - |
| 背光驱动 | 含LED驱动 | |
| 类型 | 包含在屏信号接口中 | |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 470/582mA (Typ./Max.) | |
| 功率消耗 | 5.64/6.98W (Typ./Max.) | |
| 信号特征-驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 346/425mA (Typ./Max.) | |
| 功率消耗 | 1.14/1.4W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 信号系统 | LVDS (1 ch, 8-bit) | |
| 类型 | 端子 | |
| 端子详情 | 品牌 | I-PEX |
| 型号 | 20765-040E-11A | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 40 pins | |
| 数量 | 1 pcs | |
常见问题
G101EAN02.A是一款10.1英寸、1280×800、LVDS接口、3.3V供电、约1000nit高亮的工业液晶屏，适合做对亮度和稳定性有要求的中小尺寸嵌入式显示项目。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控一体机、工业平板、仪器仪表、车载显示、户内高亮终端、嵌入式HMI设备。已能确认的基础条件是：它是10.1英寸、1280×800、LVDS输入、约1000cd/m²高亮，而且工作可靠性测试覆盖了高低温、冷热冲击等工业方向常见项目。它不太适合主板没有LVDS输出的方案，也不太适合只想用普通低亮消费屏思路直接替换的项目。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.1英寸、1280×800；
2）接口类型：LVDS，8-bitVESA格式；
3）逻辑电压：3.0–3.6V，典型3.3V；
4）背光输入：12V，典型电流约470mA；
5）时序范围：典型帧率59.99Hz，时钟频率约68.9–74.5MHz。
这几项先对上，驱动板、电源和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.1寸、同样1280×800”，而是接口体系、位宽格式和背光条件。这块屏规格书明确写的是LVDS、8-bit、VESAFormat，如果替代屏虽然尺寸分辨率接近，但接口换成eDP、MIPI，或者LVDS的位宽、格式、pin定义不同，就很容易出现点不亮、花屏、颜色异常。另外，这块屏的背光条件明确是12V输入，如果替代型号的背光驱动方式不同，原来的背光方案通常也不能直接照搬。

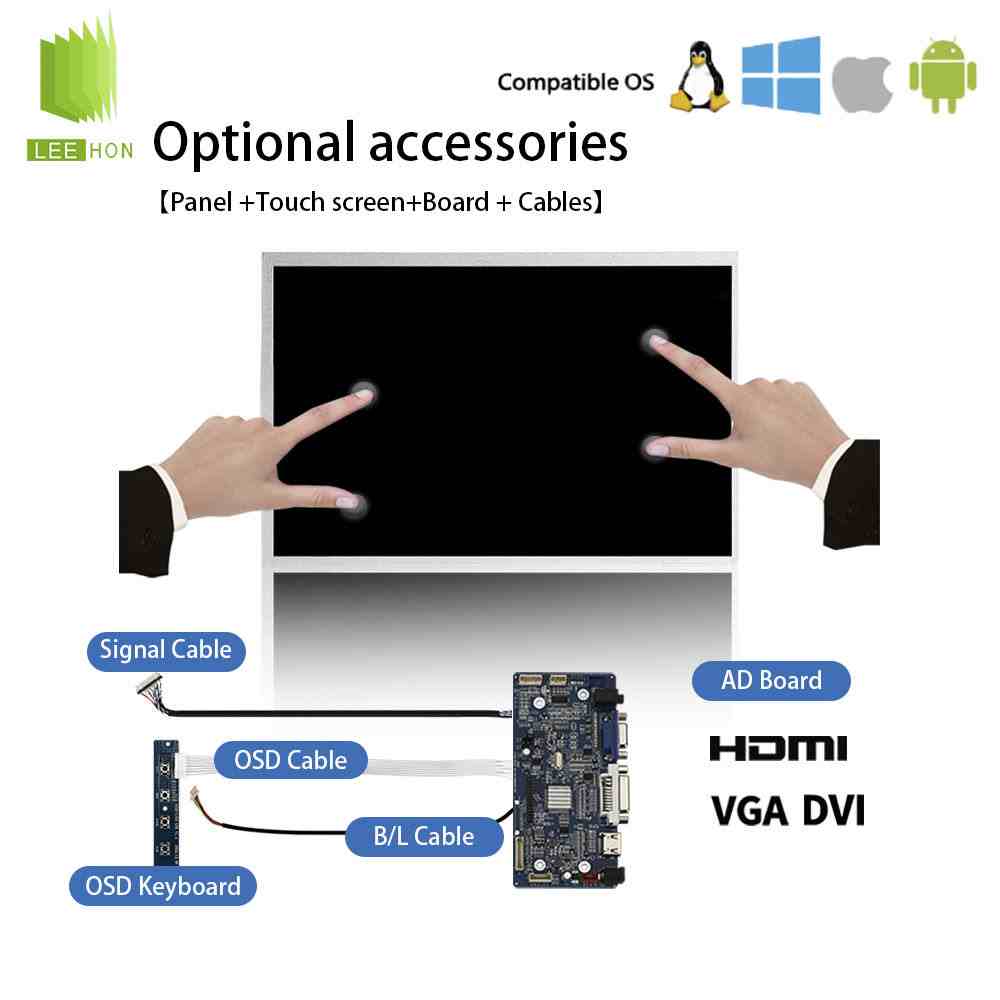

Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1280×800的LVDS信号，并且支持8-bitVESA格式，不能只看“10.1寸屏能点亮”就直接上。再说线束：这块屏的规格书已经明确到40pin接口，而且把LVDS差分时钟、差分数据、VLED12V电源都放在同一接口里，所以线束不能只看“能插上”，还要核对pin数、线序、供电脚和背光脚是否一致。触摸这块更稳妥的做法是当成外加方案单独核对，不要默认这块屏本体自带触摸。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有几个很关键的使用点。
第一，规格书明确要求：当VDD关闭时，输入信号必须保持低电平或高阻态，这条做不好，联调时很容易出异常。
第二，上下电顺序要按规格来，资料里给了VDD、接口信号和背光的时序要求，不能随意简化。
第三，背光功耗在100%亮度下典型约5.64W，所以整机设计时要把散热和电源余量一起考虑。
第四，这块屏的可靠性项目里包含高温工作、低温工作、冷热冲击、温湿偏压等测试，说明它更偏工业应用路线，但量产时仍然要注意防凝露、防静电、安装受力。
